1756-OC8 Módulo de salida de CC de 8 puntos ControlLogix Allen-Bradley en stock

Descripción general del producto

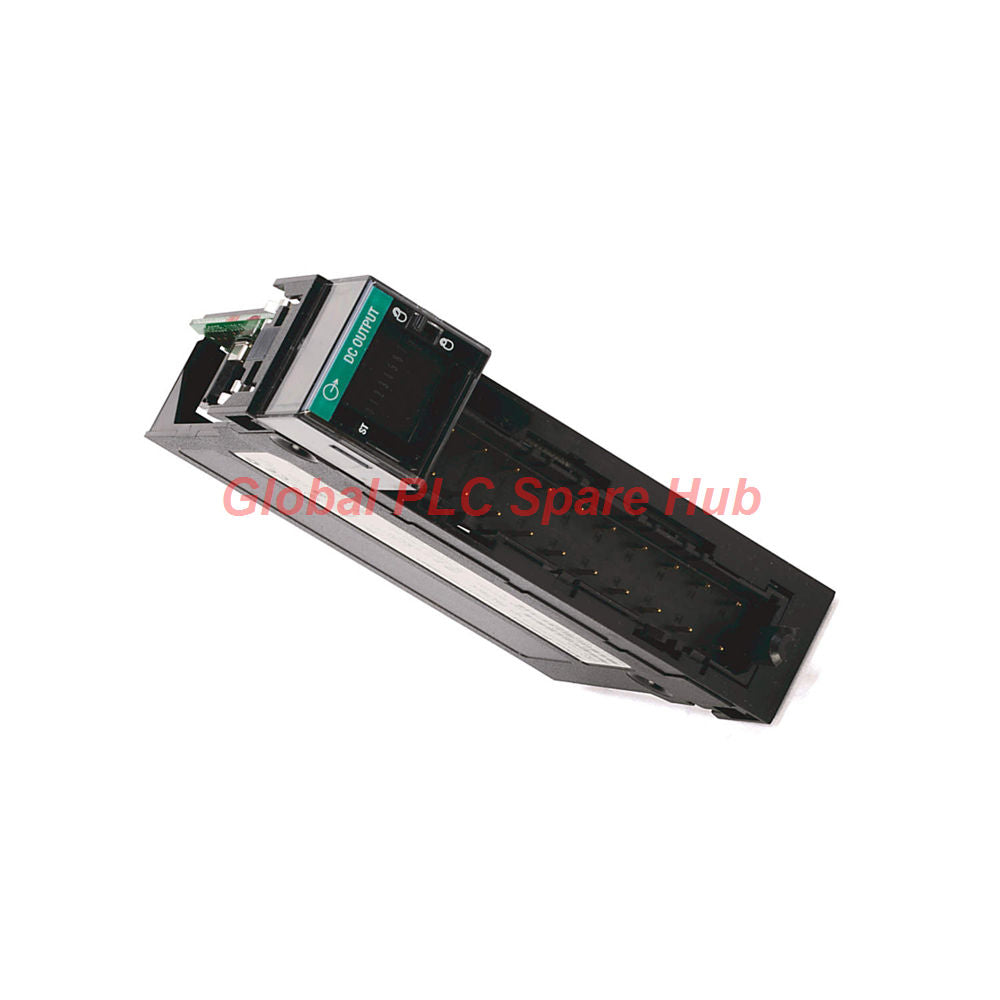

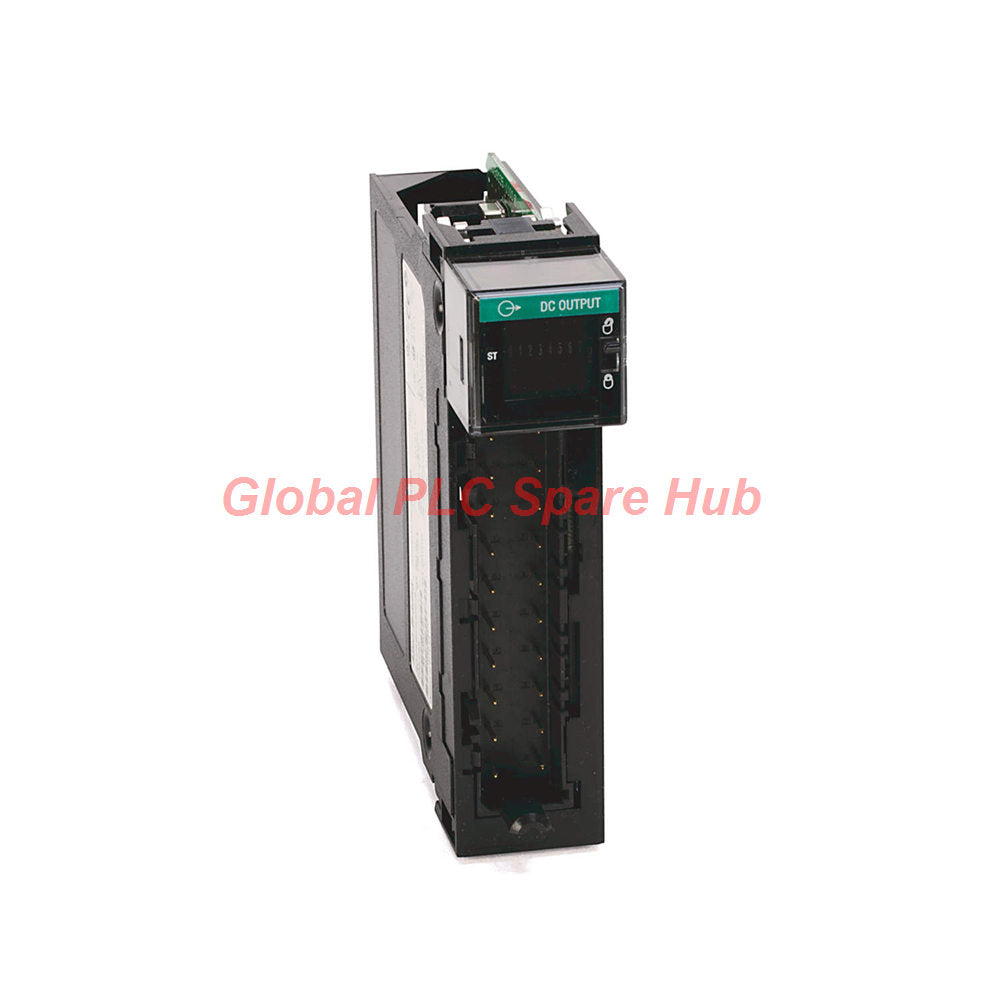

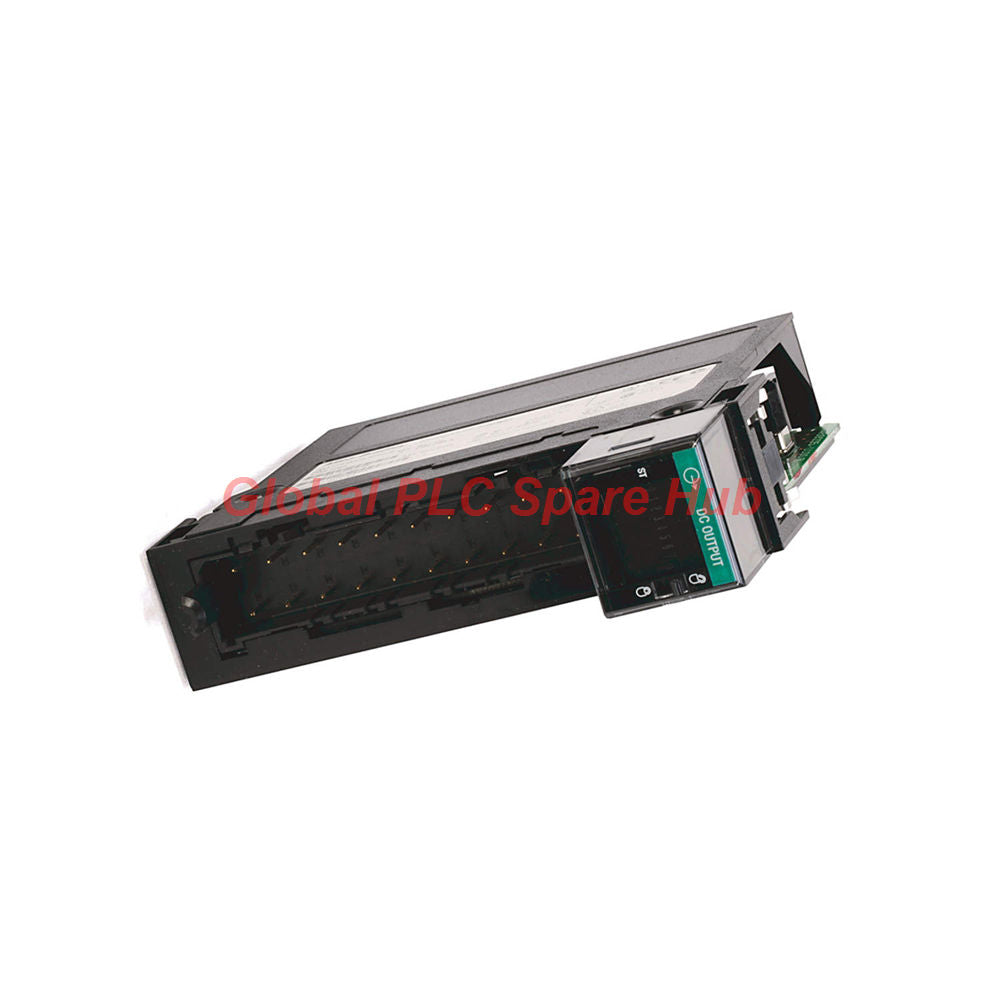

El Allen-Bradley / Rockwell Automation 1756-OC8 es un módulo de salida sourcing de CC de 8 puntos diseñado para el chasis ControlLogix. Operando dentro de un rango de voltaje de 30 a 60 V CC, entrega hasta 2 A por punto a 60 °C para cargas industriales de alta corriente, como solenoides de servicio pesado, relés y bobinas de contactores. Las salidas están dispuestas en dos grupos aislados de cuatro puntos cada uno.

Especificaciones técnicas

Compatibilidad del sistema y arquitectura de fusibles

El 1756-OC8 se conecta a los dispositivos de campo del proceso a través de un bloque de terminales extraíble (RTB) de 20 pines. Dado que el módulo no incorpora fusibles electrónicos internos, es obligatorio el uso de fusibles externos para proteger los circuitos de transistores de cortocircuitos en el cableado de campo. La instalación de un módulo de interfaz (IFM) precableado con fusibles rápidos de 5x20 mm y 4 A (SOC p/n MQ2-4A) proporciona protección de canal dedicada.

Pautas de instalación y montaje

Asegúrese de que el chasis ControlLogix y la fuente de alimentación del sistema estén apagados y correctamente conectados a tierra antes de la inserción. Alinee el módulo con las guías del chasis y presione firmemente hasta que los pestillos superior e inferior encajen en su lugar. Conecte la alimentación de campo y las cargas al RTB, verificando la polaridad correcta para la operación de sourcing de 48 V CC antes de encajar la carcasa del RTB en la placa frontal.

Capacidades de diagnóstico y estado operativo

El panel frontal del módulo cuenta con un LED de estado OK junto con 8 LED de canal individuales que indican el estado ON/OFF de cada punto de salida. A través de Studio 5000 Logix Designer, los ingenieros pueden monitorear los estados de los puntos individuales y configurar las respuestas a fallas del controlador. Cada canal de salida se puede programar de forma independiente para permanecer APAGADO, ENCENDERSE o MANTENER EL ÚLTIMO ESTADO durante los modos de programa o falla del controlador.

Equipos objetivo y escenarios de aplicación

• Accionamiento directo de válvulas solenoides de alta corriente de 48 V CC en colectores de petróleo y gas.
• Interfaz con bobinas de disparo de aparamenta de media tensión y relés de control.
• Accionamiento de bobinas de arranque de motores de CC en instalaciones de generación de energía.
• Bucles de control de procesos que utilizan señales de actuadores discretos de 30-60 V CC.

El conocimiento de Global PLC Spare HUB

Durante las readaptaciones de campo, los ingenieros a menudo confunden el 1756-OC8 con módulos estándar de 24 V CC como el 1756-OB16E. Aplicar una fuente de 24 V CC al 1756-OC8 provocará un comportamiento de encendido impredecible porque su umbral de funcionamiento comienza en 30 V CC. Además, siempre instale diodos de retorno en cargas inductivas externas (solenoides, bobinas de freno) para suprimir los picos de fuerza contraelectromotriz que podrían degradar los transistores de salida con el tiempo.

Guía de selección y compra

Seleccione el 1756-OC8 cuando sus actuadores de campo requieran niveles de voltaje más altos (30 a 60 V CC) y una corriente continua por punto más alta (hasta 2 A) que los módulos estándar de 24 V CC. Elija el bloque de terminales 1756-TBNH para cableado de terminales de tornillo de calibre grueso o el bloque de terminales de abrazadera de resorte 1756-TBSH para instalaciones de gabinetes con alta vibración.

Certificaciones, contenido del paquete y garantía de 12 meses

Cada unidad se envía en un embalaje Allen-Bradley sellado de fábrica completo con la documentación de inspección de fábrica. El artículo está cubierto por una garantía de reemplazo integral de 12 meses contra defectos de fabricación y funcionales.

Términos de envío y entrega urgente

Los pedidos se procesan inmediatamente y se envían dentro de las 24 a 48 horas posteriores a la confirmación del pedido. El envío aéreo express estándar se realiza a través de FedEx, UPS o DHL. Los detalles de seguimiento se envían automáticamente por correo electrónico una vez que el transportista los recoge.

Preguntas frecuentes (FAQ)

P: ¿Por qué se recomienda encarecidamente el uso de fusibles externos para este módulo de salida?

R: El módulo carece de fusibles electrónicos internos, por lo que son necesarios fusibles externos de acción rápida (como fusibles SOC MQ2-4A 4A en un IFM) para proteger los canales de salida contra cortocircuitos en el cableado de campo.

P: ¿Puede este módulo funcionar de forma fiable con una fuente de alimentación estándar de 24 V CC?

R: No, el rango de voltaje de funcionamiento es de 30 a 60 V CC; una fuente de 24 V está por debajo del umbral mínimo requerido de 30 V.

P: ¿Qué sucede con las salidas si el controlador entra en modo de programa o falla?

R: Cada canal de salida se puede configurar individualmente mediante software para forzar ON, forzar OFF (configuración predeterminada) o mantener el último estado durante una falla o cambio de modo.

P: ¿Cuál es la diferencia entre las opciones de terminales 1756-TBNH y 1756-TBSH?

R: El 1756-TBNH utiliza terminales de tornillo estándar tipo jaula NEMA, mientras que el 1756-TBSH utiliza terminales de abrazadera de resorte para un cableado más rápido y resistente a las vibraciones.

P: ¿Cómo verifican los técnicos de campo si el transistor de un canal de salida ha fallado en cortocircuito?

R: Desconecte la carga de campo y mida la corriente de fuga en estado apagado; una lectura significativamente superior a 1.0 mA suele indicar una etapa de salida en cortocircuito.
