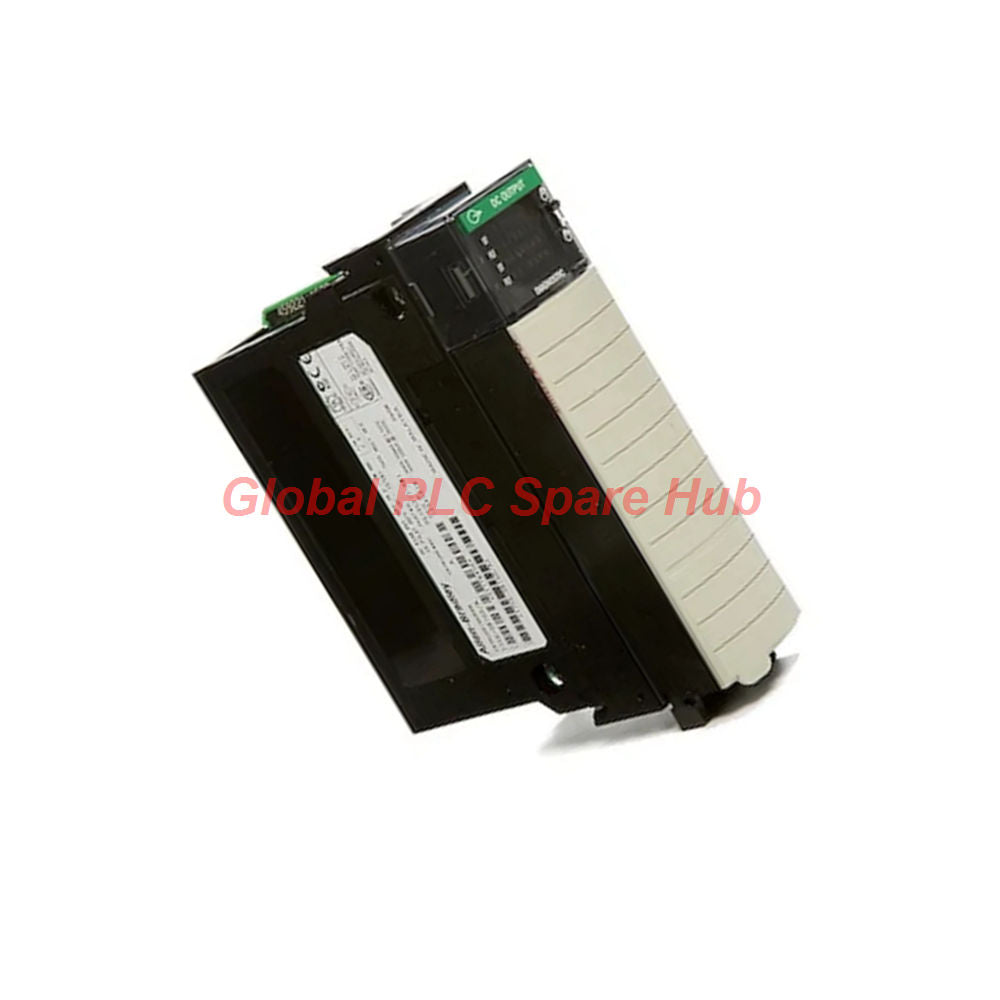

1756-OB16DK Módulo de salida de diagnóstico de 16 puntos de 24 VCC Allen-Bradley ControlLogix

Manufacturer: Allen-Bradley
Product No.: 1756-OB16DK
Condition： En stock
Product Type: Módulo de salida de diagnóstico
Product Origin: USA
Payment: T/T, Western Union
Weight: 420g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general del módulo de salida de diagnóstico Allen-Bradley ControlLogix 1756-OB16DK

El 1756-OB16DK es un módulo de salida digital de diagnóstico de 16 puntos de alta integridad dentro del ecosistema ControlLogix. Diseñado para la gama de controladores ControlLogix 5580, esta unidad proporciona capacidades de suministro de 24 V CC precisas. El 1756-OB16DK se distingue por su recubrimiento conformado integrado, lo que lo convierte en una opción esencial para ubicaciones peligrosas que requieren cumplimiento de temperatura T4A. Recomendamos descargar la hoja de datos técnicos oficial del 1756-OB16DK para configuraciones específicas de prueba de pulso y enclavamiento de fallas.

Especificaciones técnicas

Fabricante: Rockwell Automation / Allen-Bradley
Modelo: 1756-OB16DK
Serie: ControlLogix
Tipo de módulo: Salida CC de diagnóstico (Sourcing)
Densidad de salida: 16 puntos (8 puntos por grupo)
Voltaje de operación: 19,2–30 V CC (24 V nominales)
Corriente máxima (punto): 2 amperios a 30 °C
Corriente agregada: 8 amperios a 30 °C / 4 amperios a 60 °C
Consumo del backplane: 250 mA a 5,1 V / 140 mA a 24 V
Disipación térmica: 11,25 BTU/h
Vibración/Choque: 2 G a 10-500 Hz / Choque operativo de 30 G
Ambiental: Recubrimiento conformado (Protección con sufijo K)

Información de Global PLC Spare HUB

El 1756-OB16DK es más que un interruptor estándar; es una herramienta de diagnóstico fundamental. El sufijo "D" indica una lógica interna avanzada que detecta condiciones de "Sin carga" y cortocircuitos incluso cuando la salida está en estado "Apagado". Para los ingenieros, el 1756-OB16DK reduce significativamente el tiempo medio de reparación (MTTR) al identificar fallas de cableado del lado del campo a través de etiquetas de software. La versión "K" es obligatoria para entornos con alta concentración de azufre o pulverización de sal, lo que garantiza que los circuitos internos permanezcan aislados de los contaminantes atmosféricos.

Capacidades y aplicaciones de diagnóstico

Detección de fallas: Proporciona protección electrónica contra cortocircuitos y monitoreo individual a nivel de punto.
Compatibilidad de dispositivos: Optimizado para válvulas solenoides, actuadores y arrancadores de motor.
Escenarios típicos: Plantas de procesamiento químico, instalaciones de aguas residuales y plataformas marinas.
Mantenimiento: Compatible con bloques de terminales extraíbles 1756-TBCH y 1756-TBS6H.

Logística y garantía

Tiempo de envío: Los pedidos del 1756-OB16DK se envían en un plazo de 24 a 48 horas.
Entrega exprés: Envío global a través de FedEx, UPS y DHL.
Garantía: Incluye una garantía técnica completa de 12 meses.
Lista de paquetes: Un módulo 1756-OB16DK en su embalaje industrial protector original.

Preguntas frecuentes (FAQ)

¿Cuál es la ventaja específica del sufijo "K" en este módulo 1756-OB16DK?

La "K" denota un recubrimiento conformado. Esto proporciona una capa resistente a químicos sobre la PCB, evitando el crecimiento de dendritas de plata y la corrosión en entornos de Clase G3.

¿Puede el 1756-OB16DK detectar un cable roto en el campo?

Sí. Como módulo de diagnóstico, detecta condiciones de "Cable abierto" o "Sin carga" incluso cuando la salida está apagada, si la función está habilitada en el perfil.

¿Cómo afecta la reducción térmica la capacidad de salida a altas temperaturas?

A 30 °C, el módulo admite 8 amperios. A 60 °C, el 1756-OB16DK debe reducirse a un total de 4 amperios para evitar el sobrecalentamiento.

¿Este módulo admite fusibles electrónicos "por punto"?

Cuenta con protección electrónica contra cortocircuitos. Actúa como un fusible para proteger el módulo, pero se restablece automáticamente una vez que se elimina la falla a través del software.

¿Qué debo considerar al seleccionar un bloque de terminales para el 1756-OB16DK?

Utilice bloques de terminales de 36 pines como 1756-TBCH o 1756-TBS6H. Los bloques estándar de 20 pines son físicamente incompatibles.

Guía de compra y selección

Siempre empareje el 1756-OB16DK con un chasis clasificado para el mismo código de temperatura (T4A).
Si su aplicación implica gases corrosivos, el 1756-OB16DK ofrece un seguro de hardware superior a largo plazo sobre las versiones estándar.
Verifique la capacidad de su fuente de alimentación para los requisitos del backplane de 24 V (140 mA) para garantizar la estabilidad del sistema.
