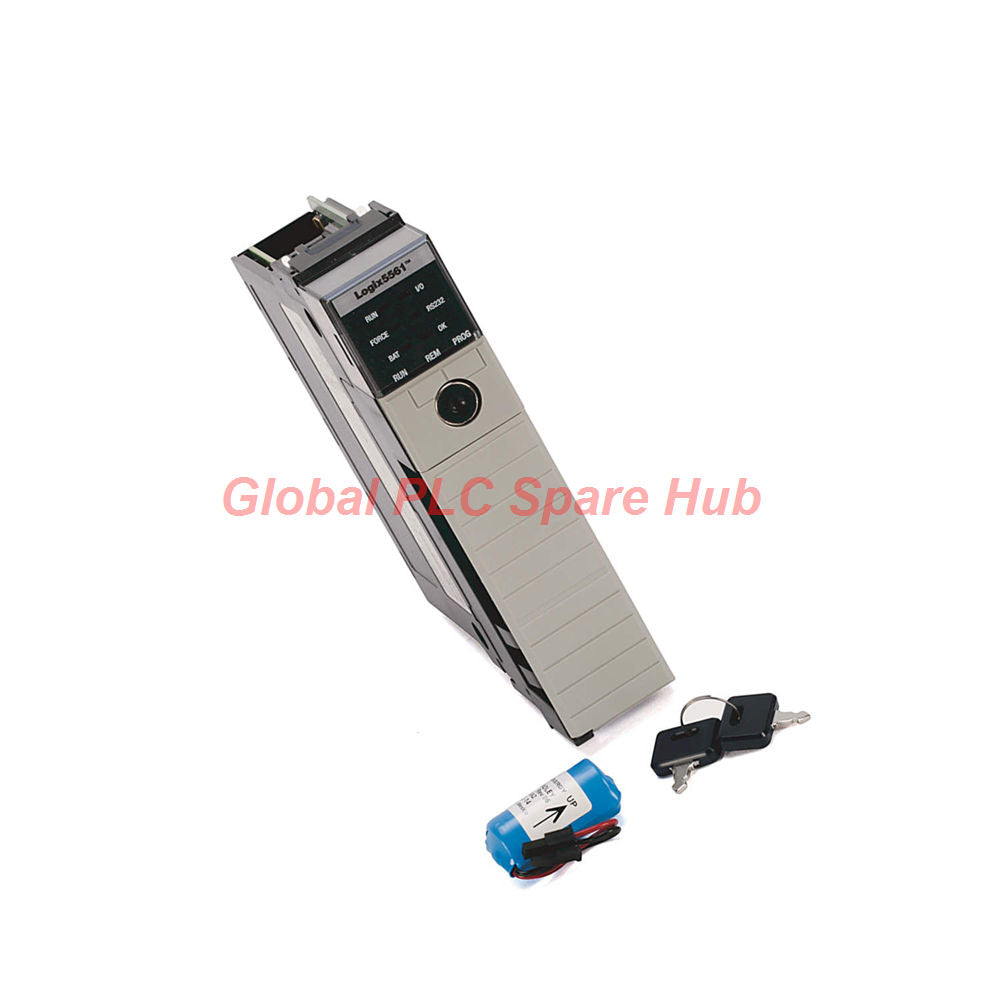

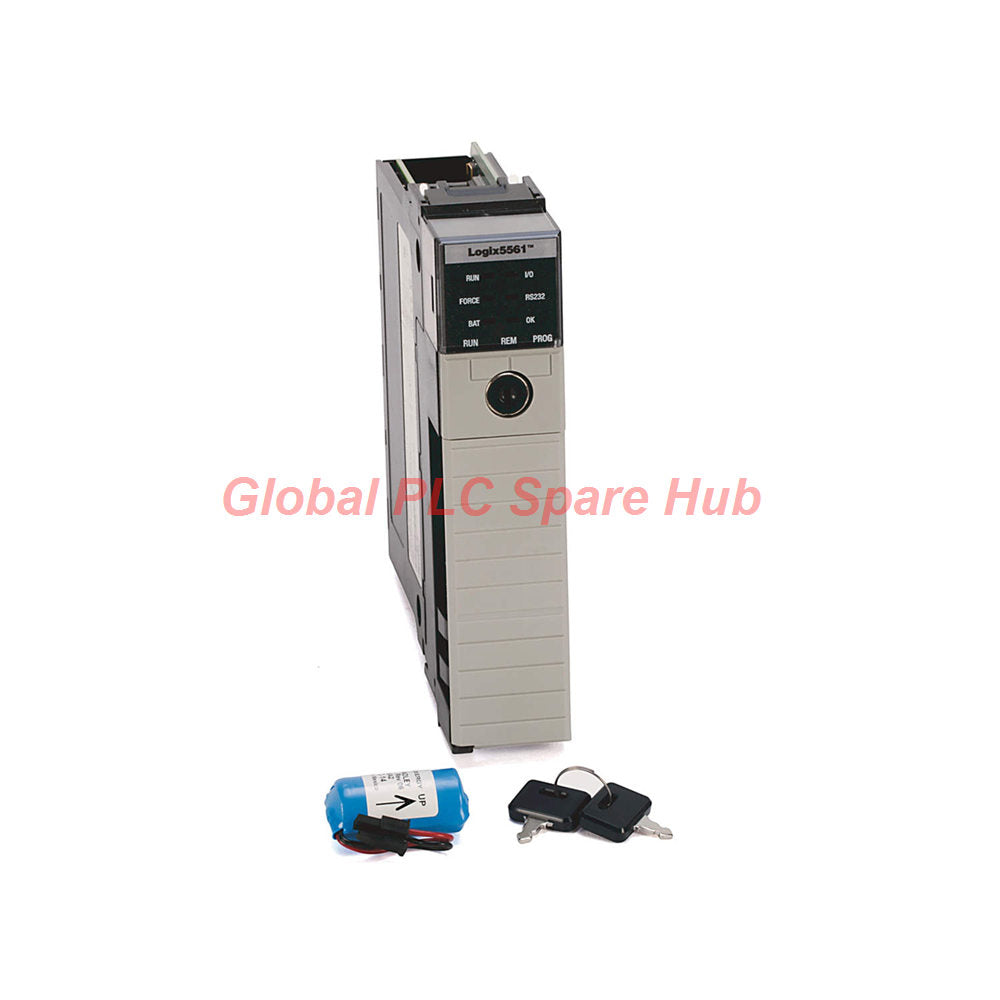

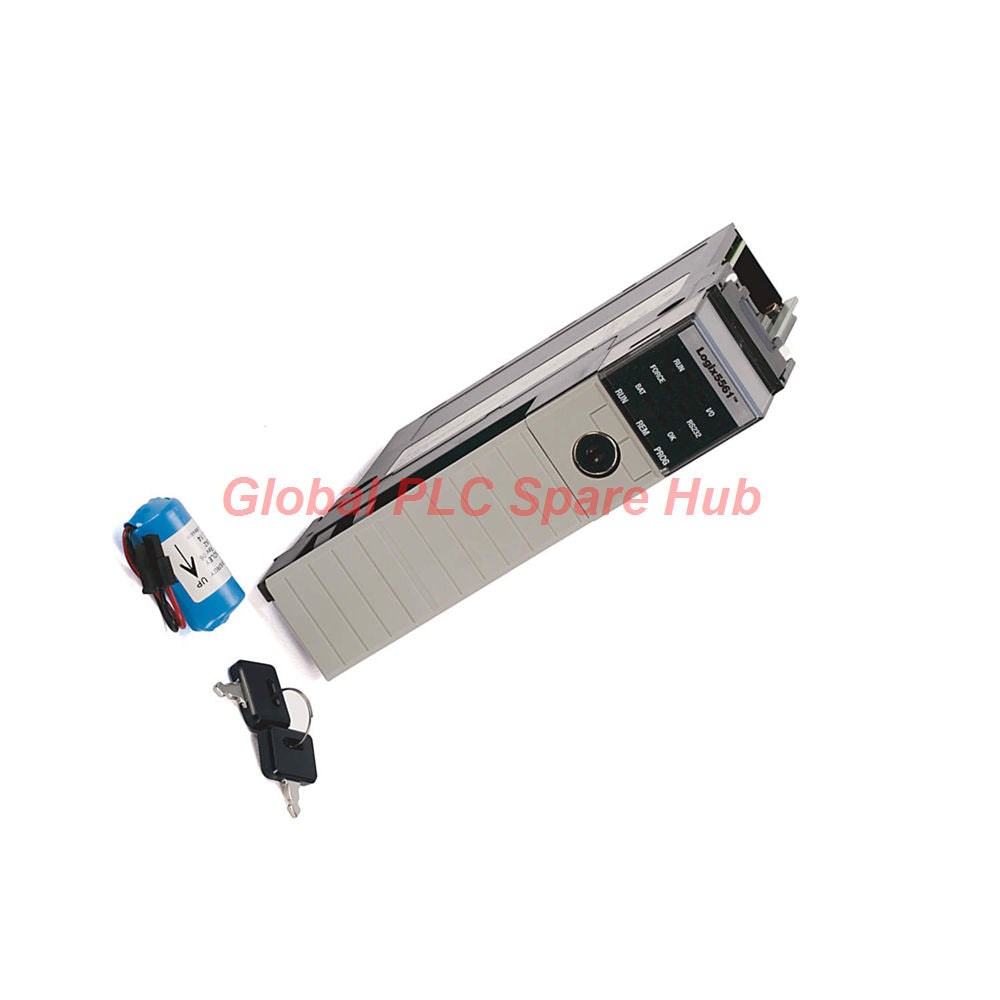

Controlador PLC ControlLogix 1756-L61 de Rockwell Automation
Manufacturer: Allen-Bradley
Product No.: 1756-L61
Condition： En stock
Product Type: Módulo del procesador
Product Origin: USA
Payment: T/T, Western Union
Weight: 420g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
El 1756-L61 es un controlador de automatización programable de alto rendimiento de la Serie ControlLogix de Allen-Bradley, fabricado por Rockwell Automation. Diseñado para montaje en chasis, proporciona 2 MB de memoria de programa de usuario y 478 KB de memoria de E/S dedicada. La unidad gestiona procesos industriales complejos con hasta 128.000 puntos de E/S digitales y 4.000 puntos de E/S analógicas. Incorpora una interfaz serie RS-232 integrada y admite la copia de seguridad opcional de memoria no volátil mediante una tarjeta CompactFlash 1784-CF128.
Especificaciones técnicas y de hardware
| Marca y fabricante | Allen-Bradley / Rockwell Automation |
| Modelo y número de catálogo | 1756-L61 (Serie ControlLogix) |
| Tipo de módulo | Controlador lógico programable / Módulo de procesador |
| Memoria de usuario y E/S | 2 MB de memoria de usuario; 478 KB de memoria de E/S |
| Memoria no volátil | 128 MB máx. mediante tarjeta CompactFlash 1784-CF128 opcional |
| Capacidad máxima | 128.000 E/S digitales; 4.000 E/S analógicas; 250 conexiones de controlador |
| Velocidad de ejecución del programa | Tiempo de ciclo de escaneo de 0,08 milisegundos |
| Consumo de corriente del backplane | 1,2 A a 5,1 Vdc (1200 mA); 14 mA a 24 Vdc |
| Disipación de potencia y térmica | Disipación de potencia de 3,5 W; salida térmica de 11,9 BTU/hr |
| Tensión de aislamiento | Aislamiento continuo de 30 V; probado dieléctricamente a 720 Vdc durante 60 segundos |
| Protocolos de puerto serie | RS-232 compatible con DF1 Full/Half-Duplex, DF1 Radio Módem, DH-485, ASCII, Modbus mediante lógica |
Arquitectura del sistema y límites ambientales
| Compatibilidad de chasis | Se monta en cualquier ranura de los chasis 1756-A4, 1756-A7, 1756-A10, 1756-A13 o 1756-A17 |
| Programación compatible | Lógica de Escalera (RLL), Texto Estructurado (ST), Diagrama de Bloques de Funciones (FBD), Diagrama de Funciones Secuenciales (SFC) |
| Capacidad de programación de tareas | 32 estructuras multitarea; 100 programas por tarea; admite disparadores basados en eventos |
| Hardware de batería de respaldo | Serie A: 1756-BA1, 1756-BATM o 1756-BATA; Serie B: batería de litio 1756-BA2 |
| Temperatura de funcionamiento y almacenamiento | Funcionamiento: 0°C a +60°C (32°F a 140°F); Almacenamiento: -40°C a +85°C (-40°F a 185°F) |
| Resistencia a vibraciones y golpes | Vibración de 10 a 500 Hz a 2 g pico; choque operativo de 30 g; choque no operativo de 50 g |
| Masa física y caja | 0,32 kg (0,71 lbs); construcción de caja de estilo abierto |
Aplicaciones objetivo y diagnóstico de maquinaria
El procesador 1756-L61 gestiona tareas de automatización industrial de tamaño mediano a grande, como líneas de envasado de alta velocidad, plantas de tratamiento de agua, celdas de montaje de automóviles y sistemas de manipulación de materiales. Los ingenieros de control utilizan su motor de ejecución multitarea para separar las rutinas de movimiento deterministas de las tareas de comunicación de red asincrónicas. Las rutinas de diagnóstico del sistema monitorean el estado de la batería en tiempo real, rastrean los paquetes caídos de la conexión de red a través de 250 rutas lógicas y registran los códigos de falla del controlador directamente en el almacenamiento CompactFlash no volátil durante los eventos de pérdida de energía.
Perspectiva de Global PLC Spare HUB
Al migrar líneas de producción antiguas de redes PLC-5 heredadas, nuestros especialistas en automatización suelen instalar el 1756-L61 de la Serie ControlLogix como un puente de comunicación centralizado. Al combinar esta CPU con un módulo 1756-DHRIO, los ingenieros mantienen las caídas DH+ existentes al tiempo que establecen enlaces EtherNet/IP de alta velocidad a HMI modernos. En implementaciones de campo, la instalación de una batería 1756-BA2 nueva antes de la puesta en marcha evita la pérdida de memoria estática durante paradas prolongadas de la planta.
Comparación de selección de modelos y recomendaciones técnicas
Evalúe las opciones de hardware de la línea de CPU de la Serie ControlLogix antes de seleccionar el inventario de repuestos:
- Modelo base estándar: El 1756-L61 ofrece 2 MB de memoria de usuario y conectividad serie RS-232 integrada para redes de campo tradicionales.
- Variante de memoria extendida: El 1756-L62 amplía la memoria de usuario disponible a 4 MB para aplicaciones que requieren matrices de registro de datos más grandes y subrutinas adicionales.
Consejo de selección: Para la secuenciación de máquinas estándar con menos de 1.500 pasos lógicos, el 1756-L61 ofrece una solución de control económica. Si su aplicación ejecuta una gestión de recetas extensa, trayectorias de ejes de movimiento complejas o una verificación de seguridad ampliada, pase al 1756-L62 para evitar el agotamiento de la memoria en tiempo de ejecución.
Garantías de envío, despacho y embalaje
- Condición del producto: 100% nuevo y original en embalaje sellado de fábrica
- Términos de garantía: Totalmente respaldado por una garantía de fábrica de 12 meses
- Velocidad de procesamiento de pedidos: Se envía en un plazo de 24 a 48 horas después de la confirmación del pago
- Mensajería exprés global: Envío directo a todo el mundo a través de FedEx, UPS y DHL
Preguntas frecuentes (FAQ)
P: ¿Qué cable se requiere para conectar un puerto serie de PC directamente a la interfaz frontal de este controlador?
R: Utilice un cable serie de módem nulo 1756-CP3 o 1747-CP3 con un conector en ángulo recto diseñado para la placa frontal del controlador.
P: ¿En qué se diferencia el hardware de la Serie A de la Serie B en cuanto a la instalación de la batería de respaldo?
R: Los controladores de la Serie A utilizan baterías de litio 1756-BA1, 1756-BATM o 1756-BATA, mientras que las unidades de la Serie B requieren la batería 1756-BA2.
P: ¿Se pueden utilizar tarjetas CompactFlash de terceros para la copia de seguridad de memoria no volátil?
R: No, solo las tarjetas industriales Allen-Bradley 1784-CF128 formateadas con estructuras de bloques industriales propietarias son reconocidas por el firmware del controlador.
P: ¿Qué sucede con la lógica del programa del controlador si falla la alimentación del backplane principal sin una batería instalada?
R: La RAM volátil se pierde inmediatamente; el controlador arrancará en un estado predeterminado sin programar a menos que una tarjeta 1784-CF128 no volátil restaure la imagen.
P: ¿Es posible enchufar o desenchufar este módulo de CPU mientras el chasis del backplane está alimentado?
R: Sí, la plataforma ControlLogix admite RIUP (extracción e inserción con alimentación), aunque se recomienda encarecidamente detener el movimiento activo de la máquina antes de la extracción.
