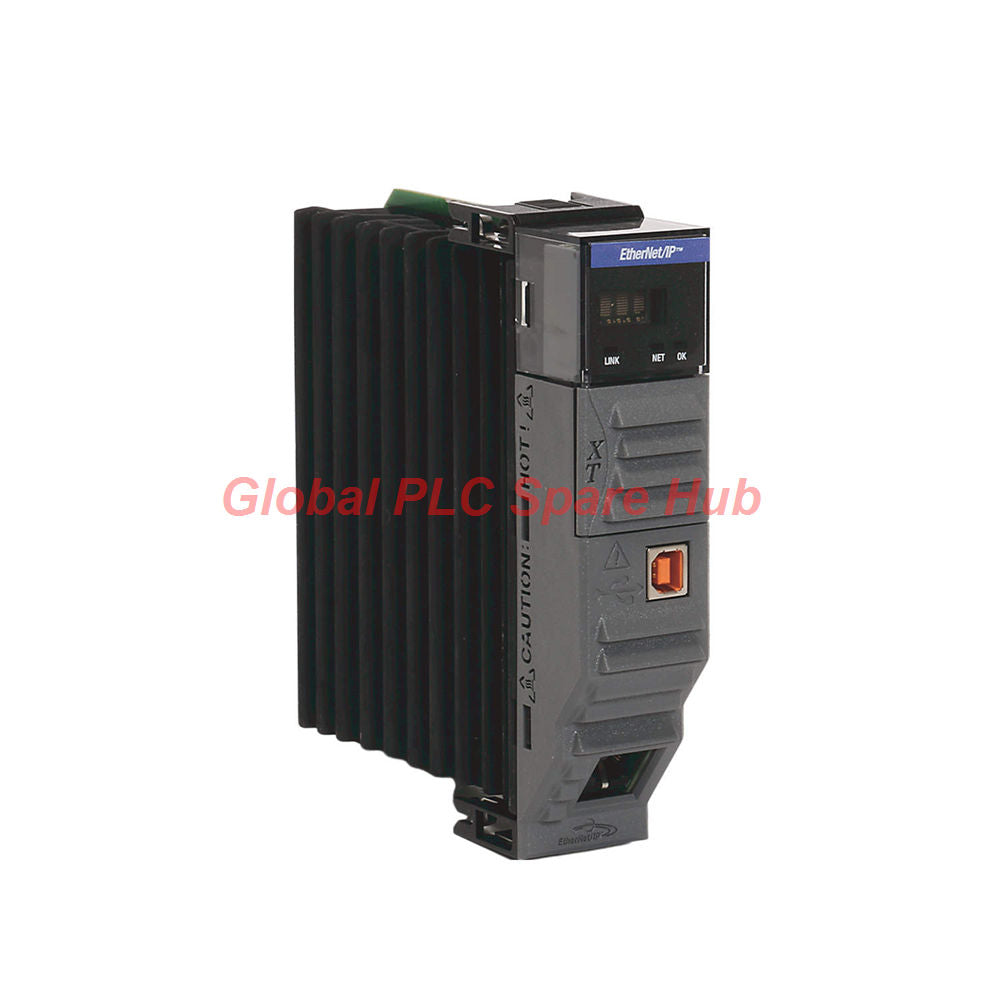

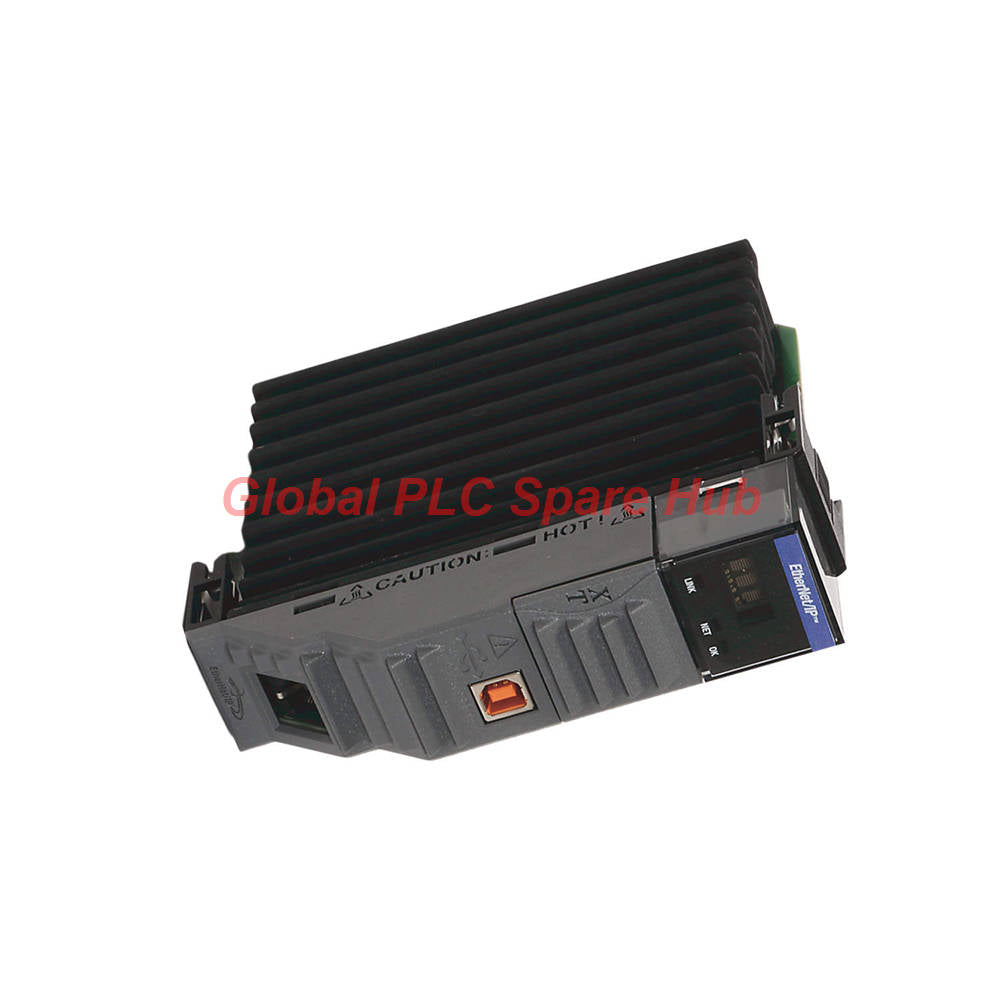

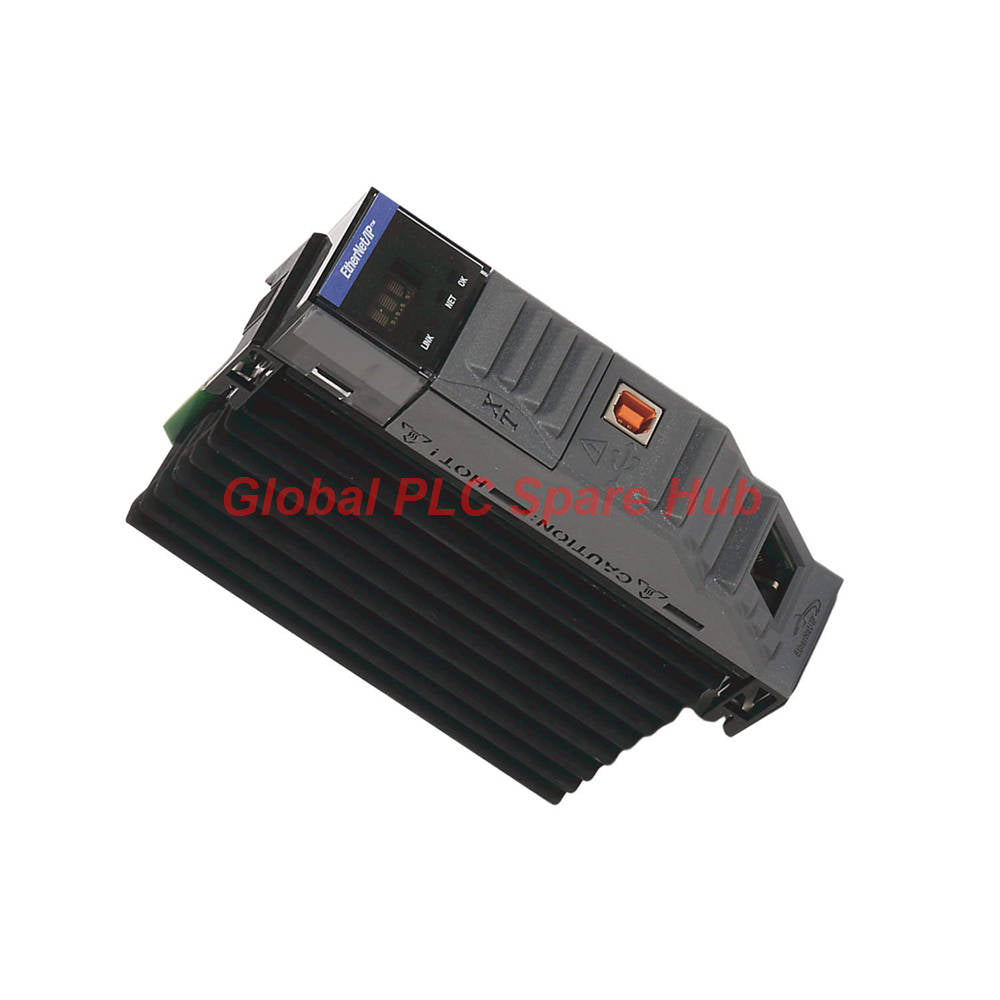

Módulo de comunicación Ethernet Logix XT 1756-EN2TXT de Rockwell Automation

1756-EN2TXT Arquitectura de puente EtherNet/IP de Allen-Bradley ControlLogix XT

Diseñado específicamente para condiciones de operación extremas, el 1756-EN2TXT es un puente de comunicación EtherNet/IP de alto rendimiento con un switch integrado de la serie Allen-Bradley ControlLogix-XT (Extreme Environment) de Rockwell Automation. Construido para soportar elementos corrosivos y amplias variaciones de temperatura de -25°C a 70°C, este módulo de una sola ranura conecta mensajes de E/S en tiempo real e intercambios de mensajes a través de redes de planta, soportando 256 conexiones de comunicación Logix y 128 conexiones de comunicación TCP/IP a velocidades de datos de 10/100 Mbps.

Especificaciones técnicas detalladas y métricas de red

La perspectiva y la experiencia en campo de Global PLC Spare HUB

Al implementar módulos de comunicación para entornos extremos como el 1756-EN2TXT en instalaciones industriales corrosivas o al aire libre, los ingenieros de campo de Global PLC Spare HUB recomiendan emparejar el módulo con backplanes XT dedicados, como el 1756-A7XT, para garantizar una disipación térmica constante y amortiguación de vibraciones. Además, al configurar ejes de movimiento CIP o escaneo de E/S de alta frecuencia, verifique que la configuración del búfer del switch y los parámetros de QoS de la red estén optimizados para evitar la pérdida de paquetes durante las cargas de tráfico pico.

Pautas de integración de chasis y endurecimiento ambiental

• Rango de temperatura extrema: Certificado para una operación confiable en temperaturas ambiente extremas que van de -25°C a 70°C (-13°F a 158°F).
• Colocación universal de la ranura: Se puede instalar en cualquier ranura disponible dentro de un backplane de chasis ControlLogix compatible.
• Puerto de programación auxiliar: Cuenta con una interfaz USB 1.1 de velocidad completa (12 Mbps) integrada para la configuración y diagnóstico directo del controlador.

Capacidades avanzadas de diagnóstico y detección de fallas de red

• Diagnóstico de switch integrado: Los LEDs de estado del panel frontal proporcionan actividad de enlace en tiempo real, colisiones de red y visualización del estado del módulo.
• Soporte de protocolo SNMP: Permite la gestión segura de la red y la monitorización remota de activos utilizando el Protocolo de Gestión de Red Simple protegido por contraseña.
• Integración de servicios de socket: Admite mensajes de socket personalizados para una integración perfecta de dispositivos de terceros e intercambio de datos a través de Ethernet estándar.

Equipos objetivo y escenarios típicos de aplicación industrial

• Refinerías de petróleo y gas al aire libre: Gestión de comunicaciones SCADA y E/S distribuidas en gabinetes de conexiones no acondicionados y expuestos a la intemperie.
• Plantas de tratamiento de aguas residuales: Conexión de estaciones de bombeo remotas y patines de filtración sometidos a alta humedad y gases ambientales corrosivos.
• Plantas de procesamiento de metales pesados: Manejo de movimiento de alta velocidad y recolección de datos en zonas de la planta con alta vibración y temperaturas elevadas.

Logística global, garantía y pautas de adquisición

• Transportistas de carga urgente: Envío global expedito despachado de forma segura a través de FedEx, UPS y DHL.
• Velocidad de cumplimiento: Los pedidos se procesan, prueban exhaustivamente y se envían en un plazo de 24 a 48 horas.
• Garantía de calidad: Respaldado por una garantía completa de 12 meses que cubre defectos electrónicos y mecánicos.

Preguntas frecuentes

P: ¿Cuál es la principal diferencia operativa entre los módulos EN2T estándar y la versión 1756-EN2TXT?

R: El 1756-EN2TXT forma parte de la línea ControlLogix-XT (Extreme Environment), construido con revestimiento conformado y hardware robusto para manejar temperaturas extremas más amplias (-25°C a 70°C) y atmósferas corrosivas.

P: ¿Cómo afecta el emparejamiento de este puente con un controlador de la serie L7x al rendimiento de la red?

R: La utilización del puente junto con un controlador 1756-L7x aumenta la capacidad máxima de la tasa de paquetes de E/S de 10,000 paquetes por segundo a 25,000 paquetes por segundo.

P: ¿Se puede instalar este módulo en backplanes de chasis ControlLogix estándar que no sean XT?

R: Sí, es compatible con versiones anteriores de los chasis 1756 estándar, aunque se recomienda utilizar un chasis XT para instalaciones con condiciones térmicas y corrosivas severas.

P: ¿Qué pasos de solución de problemas deben seguirse si se alcanzan los límites de conexión TCP/IP?

R: Revise las conexiones HMI, SCADA y de sockets de terceros activas para asegurarse de que las sesiones huérfanas se cierren correctamente, o reasigne las rutas de conexión dentro de la configuración de su proyecto Studio 5000.

P: Guía de compra: ¿Cómo verifico si mi aplicación requiere el puente de comunicación con clasificación XT?

R: Evalúe la temperatura interna de su gabinete y la exposición ambiental; si las temperaturas de operación ambiente exceden los límites estándar de 0°C a 60°C o involucran gases corrosivos, se requiere el 1756-EN2TXT.
