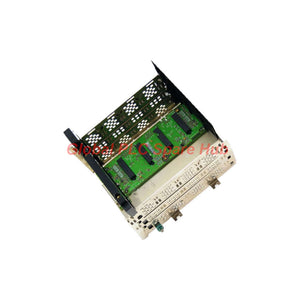

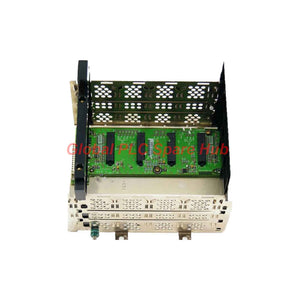

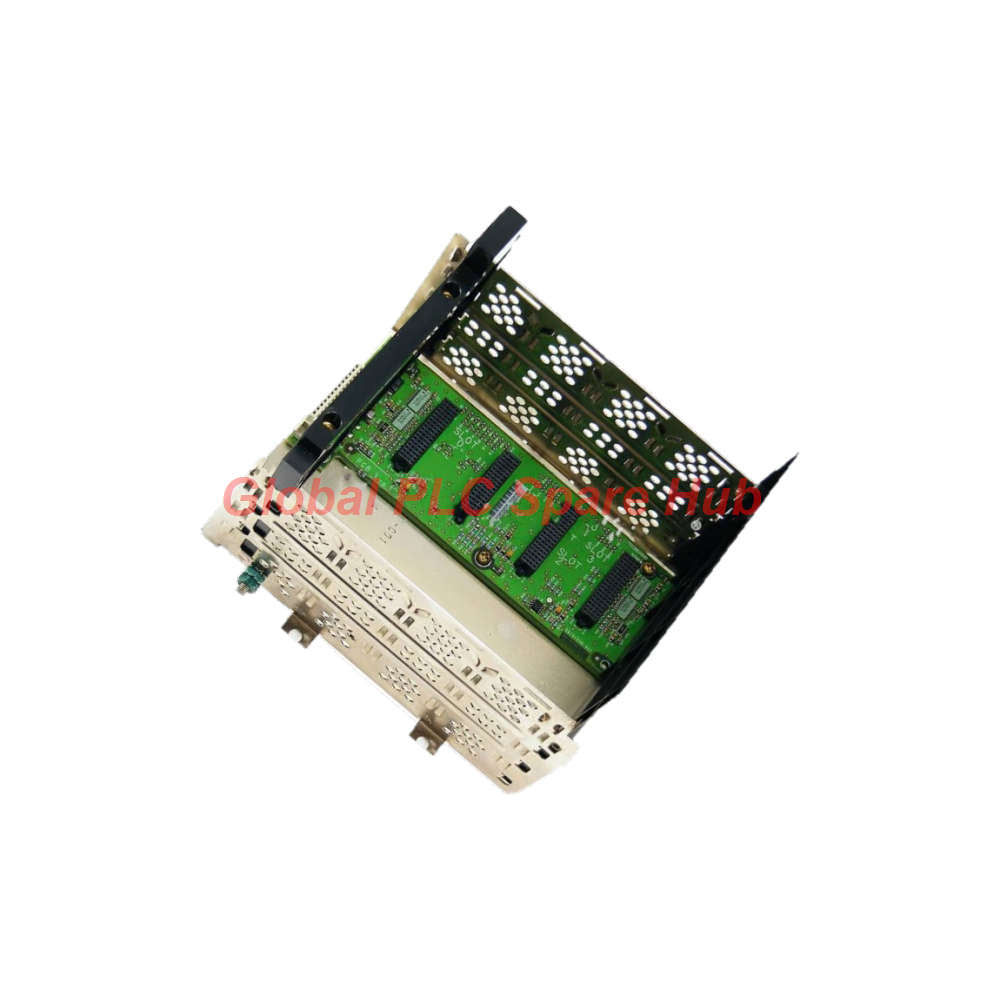

Chasis Allen-Bradley ControlLogix 1756-A4 | Backplane de 4 ranuras
Manufacturer: Allen-Bradley
Product No.: 1756-A4
Condition： En stock
Product Type: Chasis de rack
Product Origin: USA
Payment: T/T, Western Union
Weight: 1900g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto | Infraestructura de chasis ControlLogix
El Allen-Bradley 1756-A4 es un chasis de cuatro ranuras para la serie ControlLogix de Rockwell Automation. Proporciona la estructura de montaje mecánico y el plano posterior (backplane) electrónico para módulos de automatización compatibles.
El chasis conecta los módulos instalados a través de un plano posterior compartido. Este plano posterior distribuye la energía y admite la comunicación entre el controlador, los módulos de E/S y los dispositivos de comunicación compatibles.
El 1756-A4 es adecuado para paneles de control compactos, estaciones de E/S distribuidas e instalaciones pequeñas de ControlLogix. Su disposición de montaje horizontal permite su integración en gabinetes industriales adecuados.
- Fabricante: Rockwell Automation
- Marca: Allen-Bradley
- Número de catálogo: 1756-A4
- Familia de productos: ControlLogix
- Tipo de hardware: Chasis de cuatro ranuras
- Función principal: Montaje de módulos, comunicación por plano posterior y distribución de energía
- Orientación de montaje: Horizontal
- Estilo de envolvente: Chasis de estilo abierto para instalación en panel
Arquitectura del plano posterior | Cuatro ranuras, una plataforma compartida
El 1756-A4 proporciona cuatro ranuras para módulos. Los ingenieros pueden organizar procesadores, módulos de E/S y módulos de comunicación compatibles de acuerdo con el diseño del sistema.
| Elemento del chasis | Función de ingeniería |
|---|---|
| Cuatro ranuras para módulos | Alojamiento de módulos ControlLogix compatibles. |
| Plano posterior electrónico | Proporciona comunicación entre módulos y distribución de energía. |
| Interfaz de fuente de alimentación | Admite la instalación de una fuente de alimentación de chasis compatible. |
| Estructura de montaje en panel | Fija el chasis dentro de un gabinete de control adecuado. |
| Disposición de ranuras | Admite configuraciones de control local compacto o E/S remotas. |
Nota sobre la planificación de ranuras: El chasis tiene cuatro posiciones para módulos. La fuente de alimentación se monta por separado y no ocupa una ranura del chasis. Deje espacio para el cableado, la refrigeración y la extracción de los módulos.
Especificaciones técnicas | 1756-A4
| Parámetro | Especificación |
|---|---|
| Marca | Allen-Bradley |
| Fabricante | Rockwell Automation |
| Modelo | 1756-A4 |
| Serie | ControlLogix |
| Tipo de módulo | Chasis |
| Número de ranuras | 4 |
| Orientación de montaje | Horizontal |
| Estilo de envolvente | Abierto |
| Corriente del plano posterior a 1.2 VCC | 1.5 A máximo por chasis y ranura, según especificación |
| Corriente del plano posterior a 3.3 VCC | 4 A máximo por chasis y ranura, según especificación |
| Corriente del plano posterior a 5.1 VCC | 15 A máximo por chasis; 6 A máximo por ranura |
| Corriente del plano posterior a 24 VCC | 2.8 A máximo por chasis y ranura, según especificación |
| Consumo de energía | 1.8 W |
| Disipación de energía | 6.1 BTU/hora en la especificación detallada proporcionada |
| Dimensiones (An × Al × Pr) | 263 × 169 × 145 mm (10.35 × 6.65 × 5.71 pulg.) |
| Dimensiones mínimas del gabinete (An × Al × Pr) | 507 × 507 × 203 mm (20 × 20 × 8 pulg.), según datos suministrados |
| Peso aproximado | 0.75 kg (1.7 lb) |
| Serie de hardware reportada | A, B, C; verifique la etiqueta de la unidad específica |
Verificación de especificaciones: La información suministrada también enumera una disipación de energía máxima de 4 W y una capacidad nominal del plano posterior de 10 A a 5 VCC. Estos valores entran en conflicto con las cifras más detalladas anteriores. Confirme las clasificaciones eléctricas aplicables en la documentación oficial para la revisión exacta del chasis antes de la aprobación de ingeniería.
Selección de módulos compatibles y fuente de alimentación
El chasis puede acomodar módulos ControlLogix compatibles, sujeto a los requisitos específicos del módulo y a la configuración del sistema.
- Módulos de controlador: Procesadores ControlLogix compatibles para aplicaciones de control local.
- Módulos de E/S: Módulos digitales y analógicos compatibles para la adquisición de señales de campo y control de salida.
- Módulos de comunicación: Interfaces de red compatibles para la comunicación con E/S remotas y otros dispositivos de automatización.
- Módulos especializados: Módulos compatibles específicos para la aplicación, sujetos a la compatibilidad de hardware y firmware.
- Fuentes de alimentación: La información del producto suministrada enumera 1756-PA72, 1756-PB72, 1756-PA75, 1756-PB75, 1756-PC75 y 1756-PH75 como candidatos compatibles.
Consulte la documentación oficial de compatibilidad antes de seleccionar una fuente de alimentación o instalar un módulo. Confirme el voltaje requerido del plano posterior, la demanda de corriente, la serie del chasis y la ubicación del módulo.
Distinción importante: El 1756-A4 es un chasis, no un controlador ni una fuente de alimentación independiente. No puede ejecutar lógica de control sin un controlador compatible en la arquitectura general del sistema.
Instalación e integración en panel
- Confirme el diseño: Reserve cuatro ranuras para los módulos planificados y verifique las dimensiones completas del gabinete.
- Prepare el panel de montaje: Proporcione un panel posterior rígido y nivelado con los espacios libres adecuados.
- Instale horizontalmente: Siga las instrucciones de montaje del fabricante y la orientación especificada.
- Coloque la fuente de alimentación: Instale una fuente compatible utilizando la interfaz y el arreglo de montaje aprobados.
- Compruebe la carga de los módulos: Calcule los requisitos de corriente del plano posterior en cada voltaje aplicable.
- Instale los módulos: Siga las instrucciones del fabricante para la inserción, retención y conexión a tierra de los módulos.
- Inspeccione el espacio libre para el cableado: Mantenga el cableado alejado de las rutas de flujo de aire obstruidas y las áreas de extracción de módulos.
- Verifique antes de energizar: Compruebe las conexiones de alimentación, el asentamiento de los módulos, la conexión a tierra y las condiciones del gabinete.
Siga los procedimientos de seguridad eléctrica del sitio durante la instalación. No asuma que cada módulo admite la extracción e inserción bajo tensión simplemente porque el chasis admite una característica particular del sistema.
Integración del sistema | E/S local y distribuida
El 1756-A4 puede formar parte de un sistema ControlLogix local o de una arquitectura de E/S distribuida compatible.
En un arreglo local, el chasis alberga el controlador y los módulos de E/S o comunicación seleccionados. Los dispositivos de campo se conectan a través del hardware de E/S adecuado.
En un arreglo distribuido, el chasis puede albergar módulos de E/S compatibles y un adaptador de comunicación compatible. Una red vincula la estación remota con el sistema controlador.
- Control de maquinaria: Organice un controlador compacto y su hardware de E/S asociado.
- Instrumentación remota: Monte módulos de E/S compatibles cerca de los instrumentos de campo para simplificar el enrutamiento de señales.
- Sistemas de proceso: Agrupe módulos de comunicación y especializados compatibles en un mismo gabinete.
- Expansión del sistema: Añada un chasis independiente cuando el número de ranuras actual o la capacidad del plano posterior no permitan añadir más módulos.
Cada chasis requiere una fuente de alimentación adecuada. Los arreglos de E/S remotas también requieren hardware de red, direccionamiento y configuración compatibles.
Capacidades de diagnóstico y solución de problemas en campo
El chasis proporciona la infraestructura física del plano posterior. No diagnostica de forma independiente las señales de proceso ni ejecuta lógica de aplicación. Los ingenieros deben utilizar los diagnósticos del controlador, la fuente de alimentación, la comunicación y la E/S para aislar las fallas del sistema.
| Síntoma observado | Verificaciones recomendadas |
|---|---|
| Varios módulos fallan al iniciar | Verifique la fuente de alimentación, el asentamiento en el chasis, la carga del plano posterior y la compatibilidad de los módulos. |
| Un módulo permanece no disponible | Inspeccione su asentamiento, indicadores de estado, configuración y requisitos de compatibilidad. |
| Falla la comunicación de E/S remota | Verifique el adaptador de comunicación, el cableado de red, el direccionamiento y la configuración del controlador. |
| Ocurren fallas intermitentes en los módulos | Inspeccione la estabilidad de la energía, la temperatura del gabinete, la conexión a tierra y el asentamiento de los conectores. |
| Los nuevos módulos exceden la capacidad del sistema | Recalcule el uso de ranuras, la corriente del plano posterior, la capacidad de la fuente de alimentación y la compatibilidad de los módulos. |
Ejemplo de campo: Un ingeniero instala un módulo de entrada analógica adicional, pero el sistema informa una falla de módulo. Antes de reemplazar el chasis, el ingeniero verifica la demanda de corriente del módulo, la carga de la fuente de alimentación y la asignación de ranuras configurada. Esta secuencia ayuda a distinguir una limitación de potencia de un problema de configuración o de hardware.
Perspectiva de Global PLC Spare HUB
En instalaciones prácticas de ControlLogix, la selección del chasis afecta más que el número de ranuras disponibles. La carga del plano posterior, la compatibilidad de la fuente de alimentación, el espacio libre en el gabinete y la futura expansión influyen en la confiabilidad del sistema.
Por ejemplo, un chasis de cuatro ranuras puede ser adecuado para una máquina compacta con un controlador, un módulo de comunicación y dos módulos de E/S. Sin embargo, un módulo especializado adicional podría requerir un plan de ranuras diferente o un chasis más grande.
Antes de solicitar un reemplazo, registre el número de catálogo del chasis existente, la serie de hardware, la lista de módulos instalados y el modelo de fuente de alimentación. Compare estos detalles con el diseño del sistema aprobado.
Para la solución de problemas, inspeccione la infraestructura compartida antes de reemplazar módulos individuales. Un problema común de alimentación o del plano posterior puede afectar a varios dispositivos a la vez. Siga los procedimientos del fabricante y los requisitos de seguridad del sitio al investigar fallas sospechosas en el chasis.
Guía de selección | ¿Es adecuado el 1756-A4?
- Elija este modelo cuando el diseño requiera cuatro ranuras para módulos ControlLogix compatibles.
- Considere un chasis más grande cuando el número de módulos, el plan de expansión o los requisitos del plano posterior excedan la capacidad disponible.
- Verifique la fuente de alimentación al agregar módulos de alta demanda o reemplazar hardware existente.
- Compruebe la serie al integrar módulos más antiguos con una revisión de chasis particular.
- Revise los requisitos de E/S remotas al ubicar módulos lejos del gabinete del controlador principal.
Envíe la etiqueta del chasis existente y la lista de módulos al solicitar un reemplazo. Esta información ayuda a confirmar el hardware correcto y evitar una compra incompatible.
Embalaje, envío y garantía
- Producto suministrado: Chasis ControlLogix de cuatro ranuras Allen-Bradley 1756-A4.
- Accesorios: La fuente de alimentación, el controlador, los módulos y los rellenos de ranura no están incluidos a menos que se enumeren explícitamente en la cotización.
- Embalaje: Embalaje protector para transporte internacional.
- Opciones de mensajería: FedEx, UPS y DHL, sujetos al destino y disponibilidad del servicio.
- Objetivo de despacho: Normalmente de 24 a 48 horas después de la confirmación del pedido para el stock disponible.
- Garantía: 12 meses bajo los términos de garantía por escrito del proveedor.
Confirme el estado del stock, el costo de envío, el contenido del embalaje y el tiempo de despacho antes del pago. La garantía establecida se refiere a los términos ofrecidos por el proveedor y no representa automáticamente una garantía original del fabricante.
Preguntas frecuentes
1. ¿Cómo pueden los ingenieros determinar si un chasis 1756-A4 tiene suficiente capacidad en el plano posterior?
Calcule la demanda de corriente de cada módulo instalado en cada voltaje aplicable del plano posterior. Compare cada total con los límites del chasis y de la fuente de alimentación. Consulte la documentación oficial para la revisión exacta del hardware antes de aprobar el diseño.
2. ¿Puede un ingeniero reemplazar un 1756-A4 sin cambiar el proyecto del controlador existente?
Un reemplazo de chasis no cambia normalmente la lógica de aplicación por sí solo. Sin embargo, los ingenieros deben verificar el hardware de reemplazo, la colocación de los módulos, la fuente de alimentación y la compatibilidad de los módulos instalados. Siga el procedimiento de mantenimiento aprobado y valide el sistema antes de devolverlo al servicio.
3. ¿Qué deben comprobar los compradores al elegir entre un chasis ControlLogix de cuatro ranuras y uno más grande?
Cuente los módulos requeridos y deje espacio para la expansión planificada. Luego revise la carga de energía, el espacio del gabinete, el acceso al cableado y las combinaciones de hardware admitidas. Elija un chasis más grande cuando el diseño actual no pueda satisfacer estos requisitos cómodamente.
4. ¿Cuándo deben los ingenieros sospechar de un problema en el chasis o en el plano posterior en lugar de una falla en un módulo individual?
Investigue la infraestructura compartida cuando varios módulos muestren fallas relacionadas al mismo tiempo. Verifique la fuente de alimentación, la carga del plano posterior, el asentamiento de los módulos y el estado del sistema. Utilice los procedimientos de diagnóstico aprobados antes de concluir que el chasis requiere reemplazo.
5. ¿Qué información ayuda a confirmar el reemplazo correcto del 1756-A4 antes de la compra?
Proporcione la placa de identificación del chasis, la serie de hardware, el modelo de fuente de alimentación, los números de catálogo de los módulos instalados y los requisitos del gabinete. Incluya la aplicación prevista y cualquier falla observada. Estos detalles ayudan a verificar el ajuste mecánico, la compatibilidad eléctrica y los requisitos de integración del sistema.
Solicite una cotización | Allen-Bradley 1756-A4
¿Necesita el chasis ControlLogix de cuatro ranuras 1756-A4 para integración de sistemas, mantenimiento o reemplazo?
Póngase en contacto con Global PLC Spare HUB para obtener una cotización, confirmación de stock, revisión de compatibilidad y opciones de envío internacional. Envíe la cantidad requerida y los detalles del sistema existente para ayudarnos a identificar la configuración adecuada.
