174985-00-12-10 Sensor Submarino Bently Nevada 3300 XL 25mm

Resumen Ejecutivo

El 174985-00-12-10 es un sensor de corriente de Foucault de rango extendido diseñado para la protección crítica de maquinaria bajo inmersión continua en fluidos. Parte de la Serie Bently Nevada 3300 XL de 25 mm, este transductor proporciona datos de desplazamiento del eje sin contacto a través de grandes espacios donde las sondas estándar de 8 mm carecen de suficiente margen de medición.

Construido con una carcasa de acero inoxidable 304 roscada 1.25-12 UNF y un tubo de armadura protector de Tefzel, la sonda 174985 protege los conductores de señal contra líquidos de proceso no corrosivos y lubricantes presurizados.

Arquitectura Central y Principios de Operación

La Sonda 3300 XL de 25 mm funciona según los principios de inducción electromagnética de alta frecuencia. La excitación por radiofrecuencia generada por un circuito de accionamiento Proximitor a juego crea un campo magnético en la punta de la bobina. Los movimientos dinámicos de los metales objetivo conductores inducen corrientes de Foucault, alterando la amplitud del campo de RF y produciendo una salida de voltaje de CC lineal proporcional a la distancia del objetivo.

Debido a su mayor diámetro de punta de 25 mm, el 174985-00-12-10 mantiene un rango lineal extendido, lo que lo hace ideal para ejes de gran diámetro, zonas de alta expansión diferencial o ubicaciones estructurales donde se requieren amplios espacios libres de instalación mecánica.

Especificaciones Técnicas

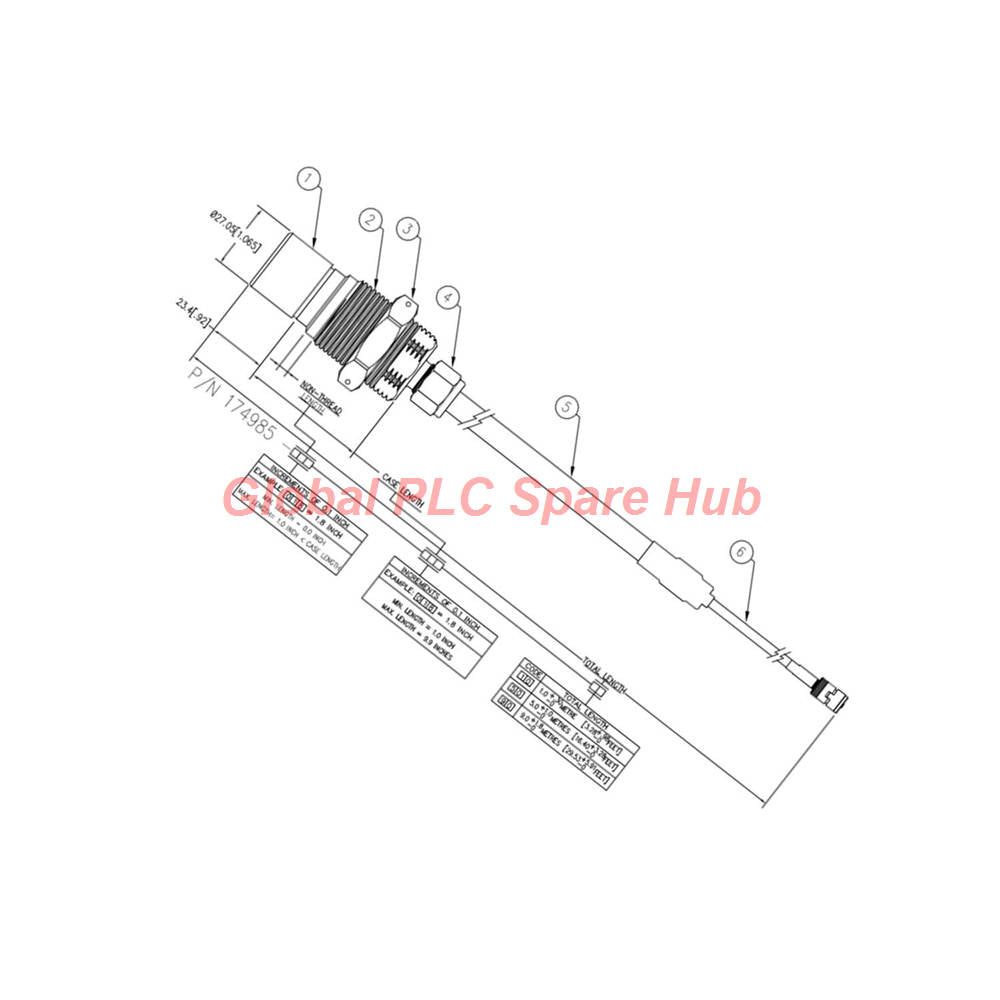

Desglose de la Configuración del Número de Parte

El código 174985-00-12-10 define la geometría mecánica precisa y las longitudes de cable eléctrico para la entrada especializada en recipientes:

• 174985 - Sonda Sumergida de Caja Sellada de 25 mm (rosca 1.25-12 UNF, funda blindada de Tefzel)
  • 00 [Opción A - Longitud sin rosca]: 0.0 pulgadas (Perfil de caja totalmente roscado; configurable de 0.0 a 8.9 pulgadas en pasos de 0.1 pulgadas)
  • 12 [Opción B - Longitud total de la caja]: 1.2 pulgadas (Longitud mínima del cuerpo de la caja; configurable de 1.2 a 9.9 pulgadas en pasos de 0.1 pulgadas)
  • 10 [Opción C - Longitud total]: 1.0 metro (3.3 pies) de longitud de cable del sistema

Directrices de Instalación y Mejores Prácticas de Ingeniería

La configuración física adecuada garantiza una respuesta lineal y protege contra daños mecánicos en entornos sumergidos.

• Holgura lateral del objetivo: Debido a que los cabezales de detección de 25 mm emiten campos de RF amplios, mantenga un diámetro mínimo del objetivo igual o mayor que 67 mm (2.63 pulgadas). Asegure una holgura de pared lateral de al menos 75 mm (3.0 pulgadas) para evitar la distorsión del campo por metales estructurales adyacentes.
• Engranaje de rosca mecánica: Apriete las roscas de acero inoxidable 1.25-12 UNF según las especificaciones utilizando un compuesto antiadherente apropiado verificado para la compatibilidad con el fluido del proceso.
• Terminación del conducto: Asegure la funda protectora de Tefzel para que el movimiento físico o la turbulencia del fluido no rocen el tubo contra las paredes de la máquina.
• Aislamiento de la zona seca del conector: Saque el extremo del cable de la cámara húmeda. Termine el conector coaxial en una caja de empalmes seca IP66/NEMA 4X. Nunca sumerja el conector del cable.

Maquinaria Objetivo, Aplicaciones y Capacidades de Diagnóstico

Los ingenieros especifican el transductor 174985-00-12-10 para maquinaria rotativa pesada de alta carga bajo condiciones ambientales severas.

Equipos y escenarios objetivo:

• Cojinetes de guía de eje de generadores de grandes hidro-turbinas que operan inundados.
• Bombas de agua de alimentación de calderas sumergidas de varias etapas.
• Ejes de propulsión marina y conjuntos de líneas de engranajes sumergidos.
• Estaciones de bombeo submarinas y carcasas de compresores de gas húmedo.

Capacidades de diagnóstico:

• Monitoreo de Expansión Diferencial: Rastrea las diferencias de crecimiento térmico entre los ejes de rotores pesados y las carcasas exteriores de la máquina durante los ciclos de arranque.
• Seguimiento de la Posición de Empuje Axial: Detecta el desgaste severo del cojinete de empuje antes de que ocurra el contacto mecánico entre el rotor y el estator.
• Desplazamiento Pico a Pico de Baja Frecuencia: Mide grandes excursiones dinámicas del eje en ejes industriales pesados de baja velocidad.

Integración y Compatibilidad del Sistema

La sonda 174985-00-12-10 se integra en arquitecturas estándar de monitoreo de maquinaria:

• Sensores Proximitor Bently Nevada 3300 XL 25mm (por ejemplo, unidades de calibración de sistema total de 1.0 m a juego).
• Racks de Protección de Maquinaria Bently Nevada 3500 utilizando módulos de monitoreo 3500/42M o 3500/22M.
• Hardware de monitoreo Bently Nevada 3300 heredado configurado para entrada con factor de escala de 20 mV/mil.

Perspectiva de GLOBAL PLC SPARE HUB

Al seleccionar la sonda 174985-00-12-10 para servicio sumergido, preste mucha atención a dos factores mecánicos críticos:

1. Prevención de la corrosión por tensión por cloruro: La caja del 174985 utiliza acero inoxidable 304. Aunque es muy resistente en aceite hidráulico, agua dulce y fluidos de caldera, el acero inoxidable 304 es susceptible a la corrosión por picaduras rápida y al agrietamiento por tensión en entornos de agua salobre o marina. Para aplicaciones oceánicas o de alta salinidad, se requieren modificaciones especializadas de titanio o aleaciones con alto contenido de níquel.

2. Errores de cálculo del área objetivo: Los técnicos de campo que actualizan de una sonda de 8 mm a una de 25 mm a menudo olvidan que el cabezal de 25 mm requiere una superficie metálica objetivo significativamente mayor. Si el collar del eje o el área objetivo plana es menor de 67 mm de diámetro, el factor de escala de la sonda se desviará de la clasificación nominal de 20 mV/mil, introduciendo errores de medición en la configuración de su sistema 3500.

Logística, Embalaje y Términos de Garantía

• Garantía del Producto: Se suministra con una protección de 12 Meses de Garantía que cubre defectos de fabricación.
• Tiempo de Entrega: Las unidades en stock se procesan rápidamente con envío garantizado dentro de 24-48 horas.
• Entrega Global Express por Mensajería: Manejo de carga aérea global acelerada a través de FedEx, UPS o DHL directamente a los sitios de trabajo.
• Integridad del Embalaje: Se envía en contenedores blindados ESD de alta resistencia con tapas roscadas rígidas que protegen las puntas del objetivo.

Guía de Selección y Preguntas Frecuentes Técnicas

Guía de Selección: ¿Cuándo debo elegir la sonda de 25 mm en lugar de una versión de 8 mm?

Elija una sonda de 25 mm como la 174985 cuando su rango de medición de desplazamiento supere los 2.0 mm (80 mils), hasta 12.7 mm (500 mils). Es ideal para aplicaciones de expansión diferencial o de empuje de eje pesado donde la posición del objetivo se mueve en un amplio rango mecánico.

¿Cómo afecta la longitud total del sistema la coincidencia del Proximitor para el 174985-00-12-10?

Esta opción de transductor tiene un cable integrado de 1.0 metro. Debe emparejarlo con el cable de extensión adecuado y el controlador Proximitor de 25 mm sintonizado específicamente para una longitud total del sistema de 5.0 metros o 9.0 metros. Las longitudes de cable no coincidentes comprometen la linealidad de la señal.

¿Se puede cortar o acortar el tubo protector de Tefzel durante la instalación?

No. La armadura del tubo de Tefzel está sellada de fábrica al cuerpo de la caja de acero inoxidable 304 para mantener el límite de presión de 34 Bar. Cortar o alterar el tubo destruye el sello del fluido y anula la cobertura de la garantía.

¿Qué ajuste de voltaje de espacio cero se recomienda durante la instalación inicial?

Debido a que el sistema de 25 mm presenta una escala de sensibilidad de 20 mV/mil en 500 mils, el punto medio de la escala generalmente corresponde a una salida de -7.0 a -9.0 VCC en los puntos de prueba del Proximitor. Consulte siempre la curva de calibración específica de su máquina antes de apretar el contratuerca final.

¿Cómo manejo el reemplazo de la sonda si la presión del fluido del proceso excede los 34 Bar (500 psi)?

La clasificación estándar 174985 sella presiones estáticas de hasta 34 Bar de nitrógeno equivalente. Para penetraciones de carcasa de alta presión que excedan los 500 psi, se deben solicitar modificaciones especializadas de la glándula de sellado de alta presión o manguitos de presión externos tipo termopozo.
