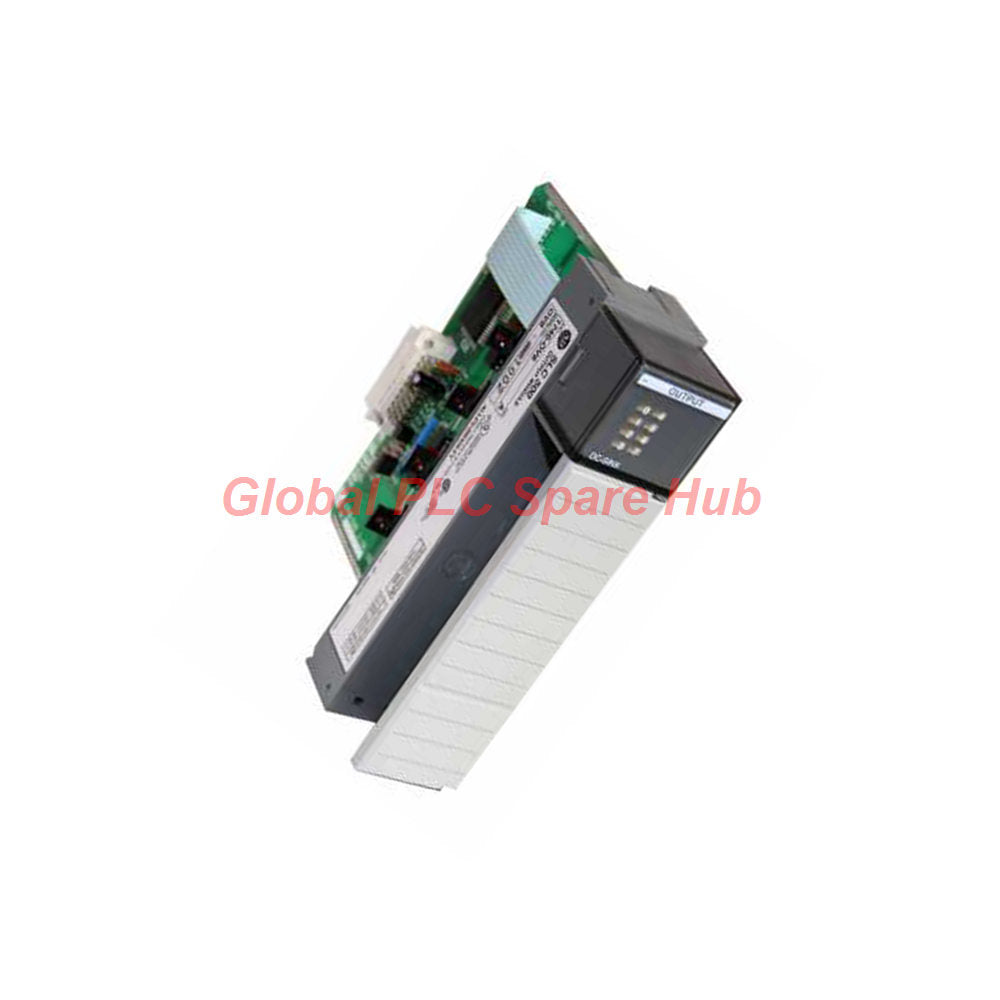

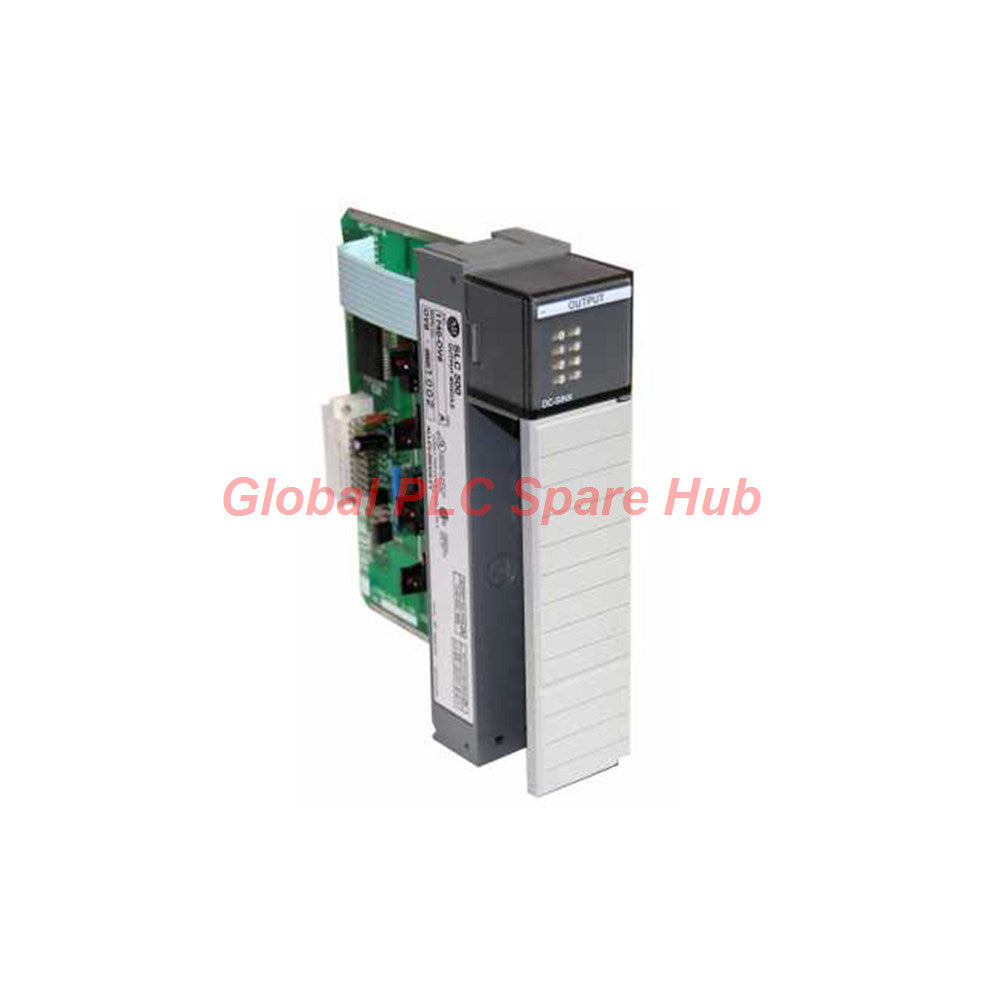

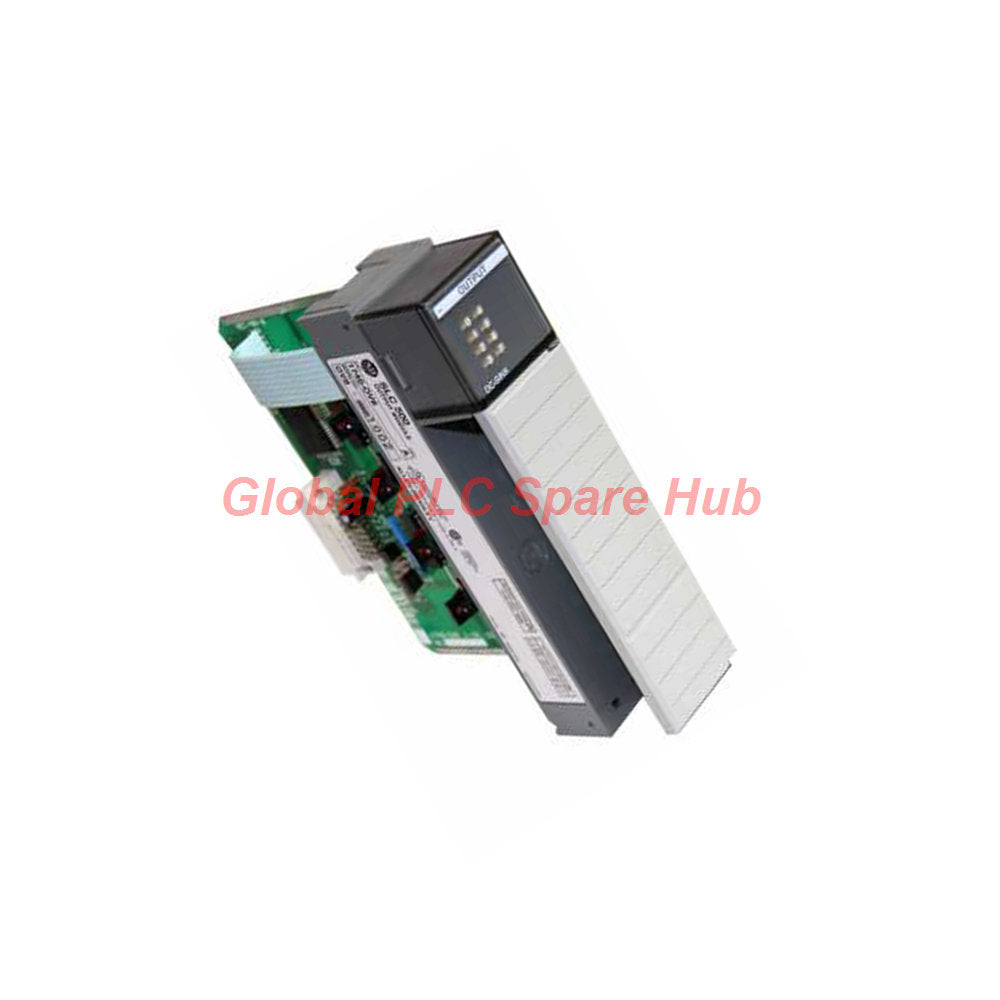

Módulo de salida de 24 VCC SLC 500 Allen-Bradley 1746-OV8

Descripción general del producto

El módulo de salida de 24 V CC 1746-OV8 de Allen-Bradley SLC 500 proporciona ocho canales de salida de corriente discreta con sumidero agrupados en un único común. Diseñado para la integración en chasis de una sola ranura, este hardware controla cargas industriales de 10-50 V CC con una dinámica de conmutación rápida, una gestión térmica robusta y una comunicación de placa base fiable en plataformas de control heredadas.

Configuración y Parámetros Técnicos

Instalación y Guías Mecánicas

Inserte el módulo 1746-OV8 directamente en cualquier ranura única disponible de un chasis SLC 500 o un rack de expansión local. El panel frontal cuenta con bloques de terminales extraíbles codificados por colores con placas de presión auto-elevadoras que admiten hasta dos cables de 14 AWG (2 mm²) por terminal, o cables pre-cableados de conexión rápida emparejados con módulos de interfaz 1492.

Comodidad de depuración y mantenimiento

Insight de Global PLC Spare HUB: Los indicadores LED del panel frontal ofrecen verificación visual inmediata de la energización de cada punto de salida. Si un canal de salida no se engancha bajo carga, verifique el requisito de carga mínima de 1 mA y asegúrese de que las temperaturas de funcionamiento no excedan el umbral de 60 °C reducido.

Compatibilidad y Estándares Ambientales

Completamente compatible con todos los procesadores modulares SLC 500 estándar y racks de chasis remotos, esta unidad cuenta con certificaciones para ubicaciones peligrosas Clase I, División 2. Funciona de manera confiable en entornos industriales secos que soportan golpes operativos de hasta 30 g y una humedad relativa sin condensación del 95%.

Contenido del paquete, garantía y logística

El envío incluye el módulo de salida discreta 1746-OV8 y los bloques de terminales asociados. Global PLC Spare HUB respalda este componente industrial con una sólida garantía de 12 meses. Todos los pedidos se envían de forma segura en un plazo de 24 a 48 horas a través de transportistas globales de confianza, incluidos FedEx, UPS y DHL.

Aplicaciones objetivo y capacidades de diagnóstico

• Activación de válvulas solenoides de alta velocidad y control de cilindros neumáticos
• Conmutación de relés y contactores de CC en líneas de montaje automatizadas
• Señalización discreta de lámparas indicadoras y activación de alarmas audibles
• Gestión de control de interbloqueo en patines de máquinas localizadas

Guía de Selección y Consejos de Ingeniería

Al diseñar arquitecturas de 24 VCC de alta densidad, verifique que el consumo total de corriente del módulo no exceda los 8.0 Amperios a 30°C. Si las temperaturas ambiente del gabinete se acercan a los 60°C, aplique el límite total del módulo de 4.0 Amperios reducido para evitar la sobrecarga térmica y la degradación prematura de los componentes.

Preguntas Frecuentes

P: ¿Por qué un indicador LED de baja corriente parpadea cuando se conecta a este módulo de salida con sumidero?
R: El 1746-OV8 requiere una corriente de carga mínima de 1 mA; los indicadores LED de corriente ultrabaja que consumen menos de este umbral pueden no apagarse completamente debido a la corriente de fuga máxima en estado de apagado de 1 mA.

P: ¿Cómo afecta la variación de la temperatura ambiente a la capacidad de corriente continua por punto?
R: La corriente nominal continua se reduce a la mitad, de 1.0 Amperio a 30°C a 0.50 Amperios a 60°C, debido a los límites de acumulación térmica interna dentro del recinto de una sola ranura.

P: ¿Se pueden utilizar cables de interfaz 1492 pre-cableados para optimizar el cableado de gabinetes multipunto?
R: Sí, los técnicos pueden sustituir las terminaciones de cables individuales tradicionales por cables pre-cableados conectados a bloques de interfaz 1492 para reducir el tiempo de cableado y eliminar errores de terminación.

P: ¿Qué protección está integrada para manejar el contragolpe inductivo al accionar solenoides de CC?
R: Los usuarios deben instalar diodos de protección externos en cargas inductivas de CC, como solenoides y relés, para suprimir transitorios de voltaje y proteger los transistores de conmutación internos.

P: ¿El 1746-OV8 consume energía del bus de backplane de 24 V CC?
R: No, el consumo de corriente del backplane es estrictamente de 135 miliamperios del bus de 5 voltios CC, extrayendo 0 mA de cualquier fuente interna de backplane de 24 V.
