Módulo de entrada digital Allen Bradley SLC 500 1746-IB16 | E/S de 16 puntos

Allen Bradley 1746-IB16 | Módulo de entrada digital SLC 500

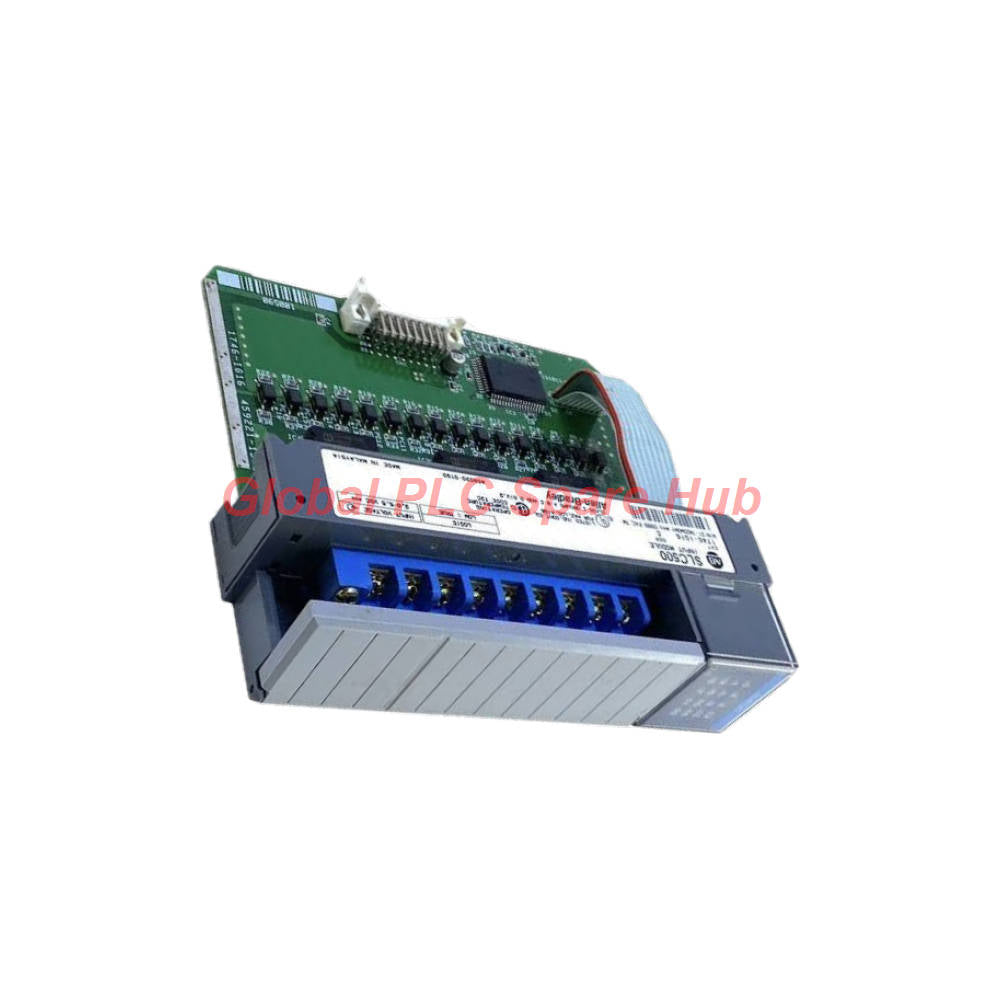

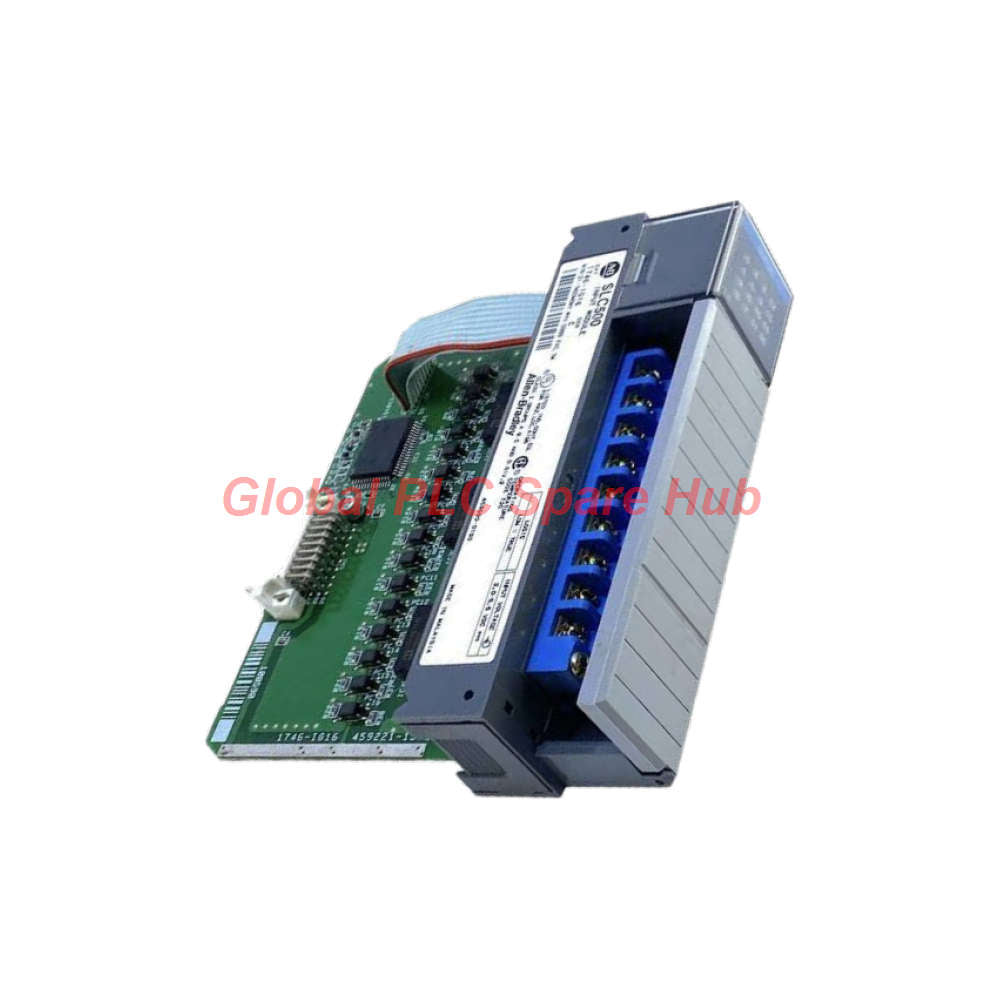

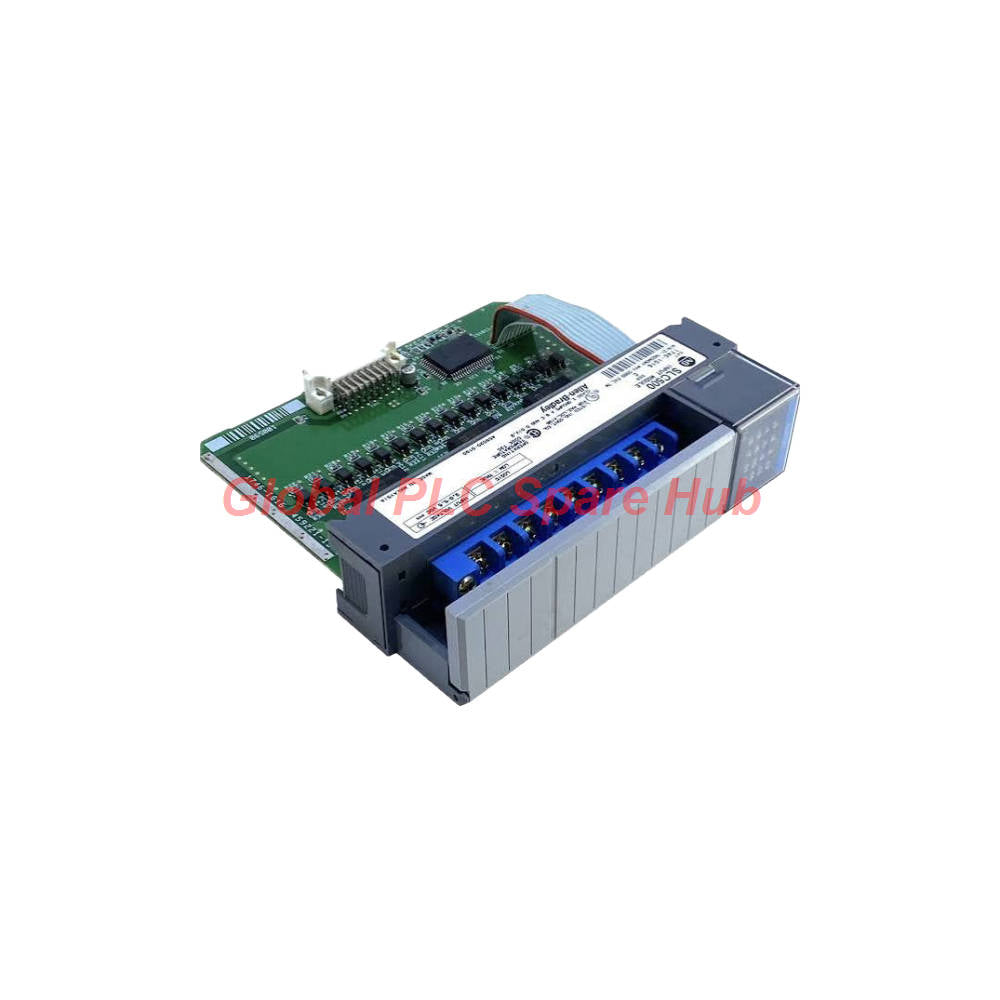

El 1746-IB16 es un módulo de entrada digital de CC de 16 puntos para la plataforma de control SLC 500 de Allen Bradley. Recibe señales de campo discretas y transfiere su estado al controlador a través del bus de fondo (backplane).

Con un rango de funcionamiento de 10–30 V CC, este módulo es compatible con dispositivos de conmutación industrial. Su bloque de terminales extraíble simplifica el cableado de campo y la sustitución del módulo durante el mantenimiento planificado.

01 | Especificaciones técnicas

• Fabricante: Allen Bradley
• Línea de producto: SLC 500
• Modelo: 1746-IB16
• Tipo de módulo: Módulo de entrada digital de CC
• Configuración de entrada: 16 entradas de tipo sumidero de corriente (sinking)
• Categoría de tensión: 24 V CC
• Tensión de funcionamiento: 10–30 V CC
• Retardo máximo de señal: 8 ms, ENCENDIDO o APAGADO
• Disipación de calor por punto: 0.2 W
• Disipación de calor mínima: 0.425 W
• Disipación de calor total: 3.6 W
• Corriente del bus de fondo a 5 V CC: 50 mA
• Corriente del bus de fondo a 24 V CC: 0 mA
• Bloque de terminales: Extraíble, incluido
• Peso: Aproximadamente 0.40 kg (0.88 lb)
• UPC: 662468067041

Nota sobre las especificaciones: Las cifras anteriores siguen la información suministrada sobre el producto. Confirme los límites eléctricos detallados y los requisitos de cableado con la documentación de Allen Bradley correspondiente antes de la instalación.

02 | Funcionamiento del módulo

Los canales de entrada monitorean los estados de los dispositivos de campo discretos. El controlador lee estos estados a través del bus de fondo del SLC 500 y los utiliza en el programa de control.

• Adquisición de señal: Recibe señales de conmutación de CC compatibles de dispositivos de campo.
• Interfaz del controlador: Transfiere el estado de la entrada a través del bus de fondo del chasis.
• Temporización de respuesta: El retardo máximo de señal indicado es de 8 ms para transiciones de ENCENDIDO o APAGADO.
• Acceso de mantenimiento: El bloque de terminales extraíble facilita el servicio de cableado.

La terminología "sumidero de corriente" (sinking) describe la configuración eléctrica del circuito de entrada. No asuma que todo sensor de tipo fuente (sourcing) o sumidero (sinking) es compatible. Verifique primero el tipo de salida del dispositivo de campo y el diagrama de cableado oficial del módulo.

03 | Instalación y puesta en marcha

1. Revise el hardware: Verifique el número de módulo, la compatibilidad del chasis y la ranura disponible.
2. Aísle el equipo: Siga los procedimientos de bloqueo y etiquetado de la planta antes de manipular el módulo o el cableado de campo.
3. Verifique la polaridad: Confirme la polaridad de la fuente de CC y el cableado del dispositivo de campo con el diagrama del fabricante.
4. Inspeccione el bloque de terminales: Compruebe el asentamiento del conector y revise que los terminales no estén sueltos ni corroídos.
5. Configure el controlador: Confirme la configuración correcta de la ranura de E/S del SLC 500 y las direcciones de entrada.
6. Pruebe cada canal: Accione el dispositivo de campo y compare su estado físico con el estado de la entrada del controlador.
7. Documente los resultados: Registre las asignaciones de canales, los resultados de las pruebas y cualquier cambio en el cableado.

Ejemplo de campo: Un transportador no arranca porque el controlador no reconoce un interruptor de límite. Mida la señal de campo, inspeccione la trayectoria de retorno y verifique el estado de la entrada correspondiente antes de sustituir el módulo.

04 | Equipos y aplicaciones compatibles

El 1746-IB16 es adecuado para instalaciones Allen Bradley SLC 500 compatibles que requieran monitoreo de entradas digitales de CC.

• Sistemas PLC: Configuraciones compatibles de chasis y controlador SLC 500.
• Manejo de materiales: Interruptores de límite de transportadores, interruptores de posición y enclavamientos de equipos.
• Líneas de fabricación: Botones pulsadores, selectores y contactos de estado de máquinas.
• Equipos de envasado: Interruptores de seguridad (guard switches), señales de detección de producto y retroalimentación de ciclos.
• Tratamiento de agua: Estado de equipos discretos y señales de interruptores de CC compatibles.
• Servicios públicos y plantas de proceso: Contactos de estado de bombas y permisos de equipos locales.

La compatibilidad real depende del chasis, la tensión de campo, el circuito de salida y la disposición del cableado. Este módulo maneja señales discretas, no mediciones continuas de 4–20 mA.

05 | Solución de problemas y diagnósticos

• La entrada permanece APAGADA: Mida la señal de campo y verifique la trayectoria de retorno, la polaridad y las conexiones de los terminales.
• La entrada permanece ENCENDIDA: Verifique si hay un cortocircuito, un cableado común incorrecto o un dispositivo de campo que permanece activo.
• Entrada intermitente: Inspeccione si hay terminales sueltos, conductores dañados, ruido eléctrico o energía de campo inestable.
• Dirección de entrada incorrecta: Verifique la ranura física, la configuración del controlador y el direccionamiento del programa.
• Falla de múltiples canales: Verifique la alimentación de campo compartida y el cableado común antes de sospechar de canales individuales.
• Respuesta inesperada de la máquina: Compare la entrada física, el estado del controlador, la lógica del programa y la respuesta de salida.

El módulo admite la adquisición de estados discretos. La identificación detallada de fallas depende de los diagnósticos del controlador y los indicadores de estado disponibles. No asuma que identifica de forma independiente cada falla de cableado de campo.

06 | Perspectiva de Global PLC Spare HUB

En el mantenimiento de campo, sustituir un módulo sin verificar la ruta de la señal puede desperdiciar tiempo y dejar la falla original sin resolver.

Por ejemplo, una máquina de envasado puede reportar una señal faltante de un interruptor de seguridad tras el mantenimiento. Un ingeniero debe revisar en secuencia el interruptor, la fuente de CC, el cableado común, las conexiones de los terminales y el estado de la entrada del controlador.

Si la señal eléctrica correcta llega al módulo pero el controlador sigue reportando un estado incorrecto, inspeccione la configuración de la ranura y el estado del módulo. Pruebe el reemplazo bajo condiciones controladas antes de devolver el equipo al servicio.

Consejo de selección: Haga coincidir la tensión de entrada, la cantidad de canales, la configuración eléctrica, la compatibilidad del chasis y el tiempo de respuesta requerido. Si la aplicación necesita medición analógica o un circuito de entrada de CC diferente, seleccione el módulo apropiado en su lugar.

07 | Suministro, embalaje y garantía

• Producto suministrado: Módulo de entrada digital Allen Bradley 1746-IB16.
• Embalaje: Embalaje protector adecuado para transporte internacional.
• Garantía: 12 meses de garantía, sujeta a los términos acordados con el vendedor.
• Envío: Típicamente dentro de 24–48 horas tras la confirmación del pedido y la verificación de stock.
• Opciones de envío: FedEx, UPS y DHL, sujeto al destino y disponibilidad del servicio.
• Cotización: Contacte a nuestro equipo de ventas para confirmar stock, estado, costo de entrega y plazo de entrega.

El contenido del embalaje puede variar según el pedido. Confirme la inclusión del bloque de terminales extraíble y cualquier accesorio adicional antes de la compra.

08 | Preguntas frecuentes

P1: ¿Cómo puedo distinguir una falla de cableado de campo de una falla del módulo de entrada?

Mida la señal en los terminales de campo y compárela con el estado de la entrada del controlador. Compruebe primero el cableado común y la polaridad. Si las condiciones eléctricas coinciden con los requisitos oficiales de cableado, continúe con las comprobaciones de la ranura y del módulo.

P2: ¿Es un retardo de señal de 8 ms adecuado para aplicaciones de conteo de alta velocidad?

No necesariamente. Evalúe la respuesta completa de la entrada y el ciclo de barrido frente a la duración del pulso requerido. Utilice un contador de alta velocidad adecuado o un módulo de entrada dedicado cuando las entradas discretas ordinarias no puedan capturar la señal de manera confiable.

P3: ¿Qué debo revisar cuando varios puntos de entrada fallan simultáneamente?

Inspeccione la alimentación de CC compartida, el cableado común, los conectores y el chasis antes de probar los canales individuales. Las fallas simultáneas múltiples suelen justificar la revisión de las condiciones eléctricas comunes primero, aunque la causa real requiere medición.

P4: ¿Puedo reemplazar este módulo por otra tarjeta de entrada de CC de 16 puntos?

No seleccione un reemplazo basándose únicamente en la cantidad de canales. Verifique el número de catálogo completo, la configuración eléctrica, el soporte del chasis, la disposición de los terminales y la compatibilidad del controlador. Confirme el sustituto con la documentación oficial antes de realizar el pedido.

P5: ¿Qué información debo proporcionar al solicitar una cotización?

Proporcione el número de catálogo completo, la cantidad requerida, la plataforma de instalación, el destino de entrega y el servicio de envío preferido. Incluya una foto de la etiqueta existente si está disponible. Estos detalles ayudan a nuestro equipo a verificar la compatibilidad, el stock y las opciones de entrega.
