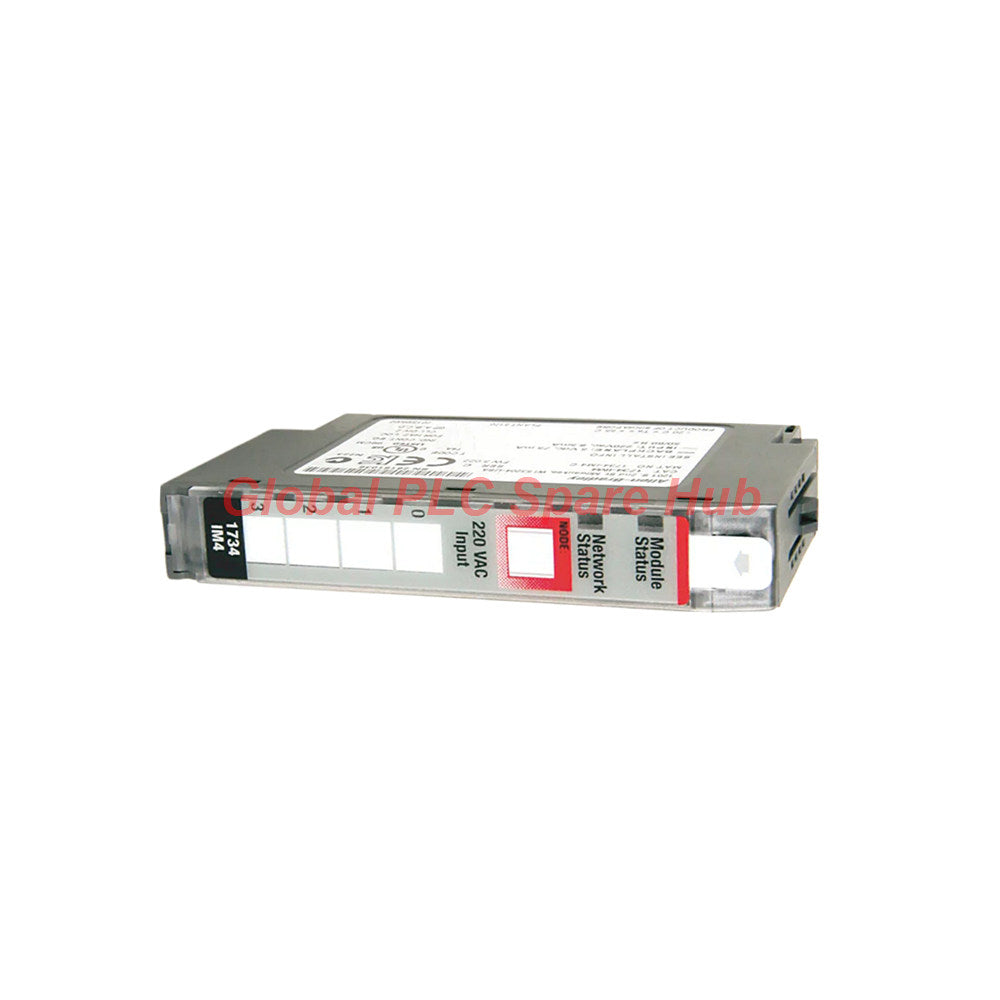

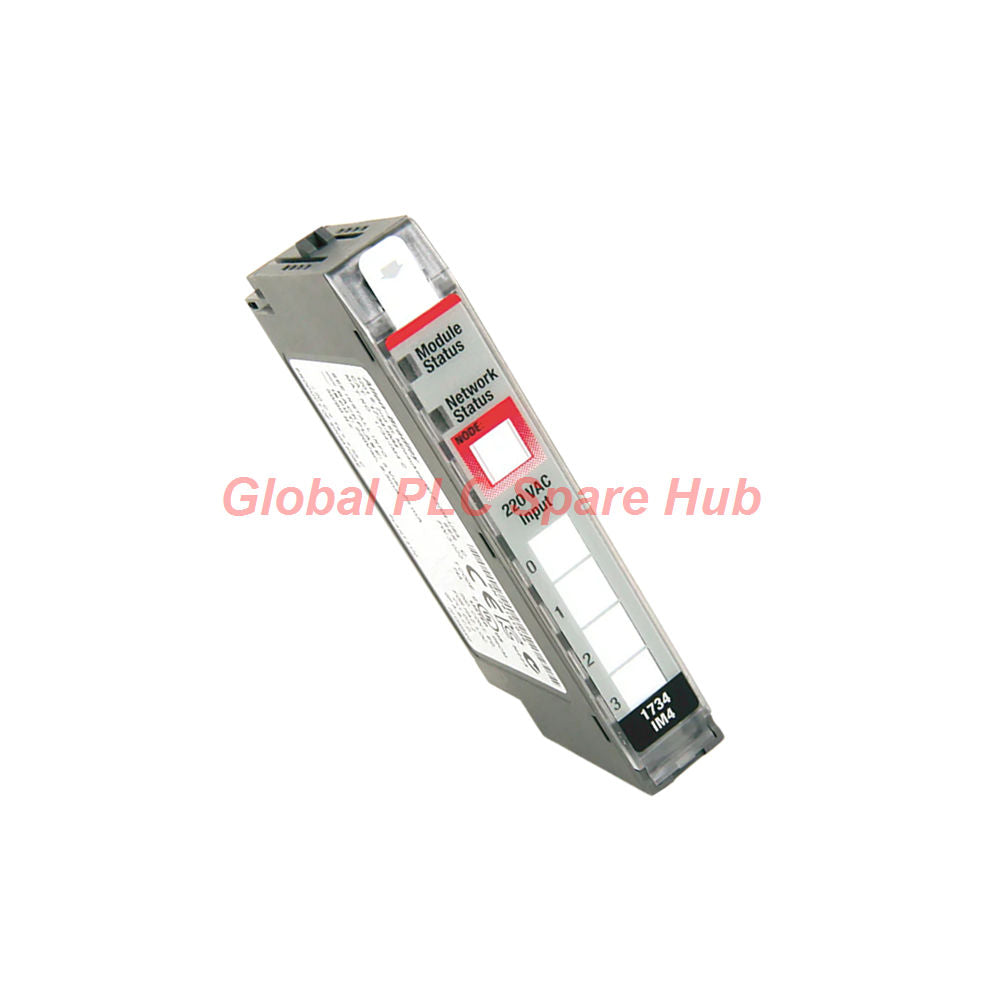

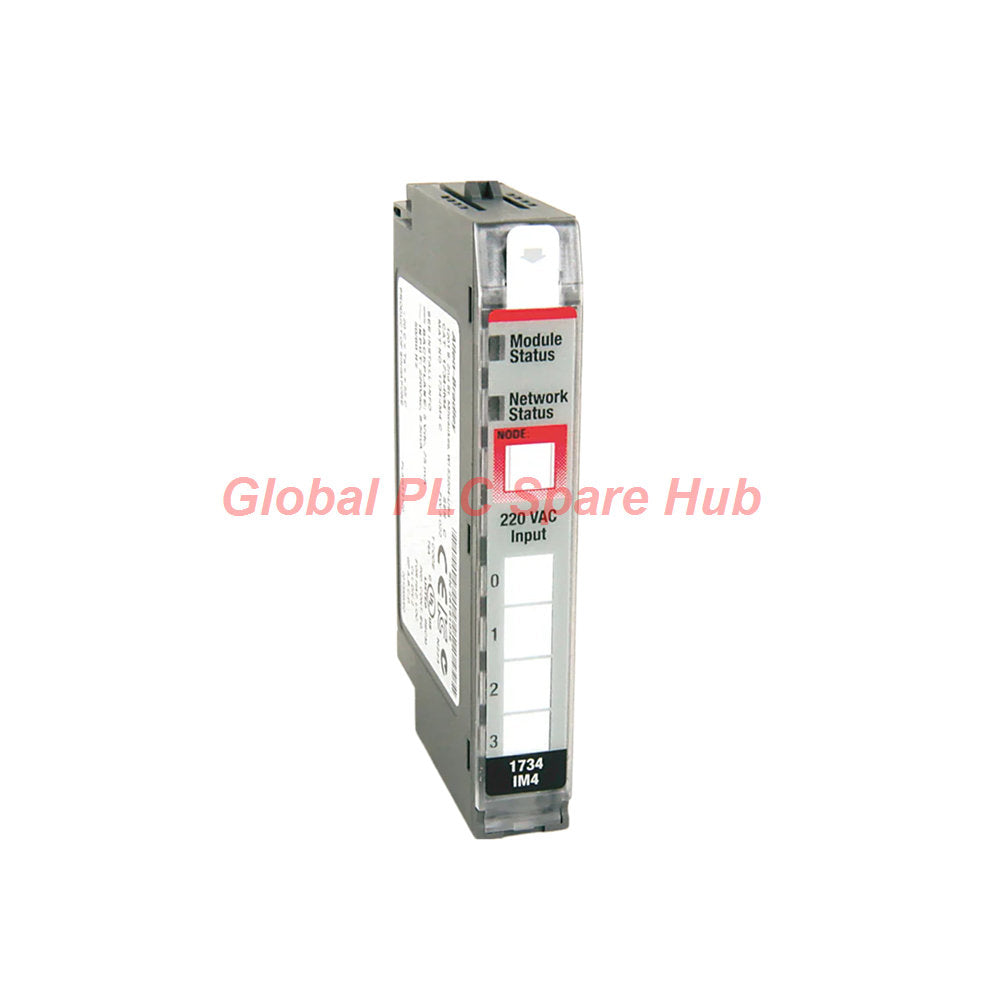

Módulo de entrada de CA digital 1734-IM4 Allen-Bradley POINT I/O

Descripción general del producto

El 1734-IM4 Allen-Bradley POINT I/O Módulo de Entrada Digital de CA proporciona un procesamiento confiable de señales discretas de alto voltaje para arquitecturas de automatización distribuidas. Operando a un valor nominal de 220/240 VCA, este módulo sumidero no aislado de 4 canales se monta sin problemas en rieles DIN estándar utilizando una posición de interruptor de llave de 8. Interfaz directamente entradas de CA industriales pesadas a la placa base con filtrado preciso e indicadores de diagnóstico.

Configuración y parámetros técnicos

Arquitectura de instalación y cableado

Monte el módulo 1734-IM4 en una base POINT I/O aprobada configurada con una posición de interruptor de llave de 8 para evitar errores de inserción. La terminación acepta conductores de cobre sólidos o trenzados de 22 a 14 AWG directamente en los bloques de terminales abiertos. Asegure una segregación adecuada del cableado de CA de alto voltaje de las rutas de señal analógica de bajo nivel dentro del gabinete para mantener la inmunidad al ruido.

Conveniencia de depuración y mantenimiento

Insight de Global PLC Spare HUB: Los indicadores de estado LED incorporados proporcionan estados de red, módulo y canal individual en tiempo real para una rápida resolución de problemas. Si un LED de estado de canal no se ilumina durante la aplicación de alto voltaje, verifique el asiento del bloque de terminales y revise los fusibles anteriores para aislar rápidamente las fallas del cableado de campo.

Estándares de compatibilidad y aislamiento

Diseñada para una compatibilidad total con las placas base POINT I/O de Rockwell Automation, la unidad presenta una tensión de aislamiento continua de 240 voltios desde el lado de campo a la lógica del sistema. Este aislamiento robusto protege los componentes de la placa base de los picos de tensión transitorios típicos en las redes eléctricas industriales pesadas.

Contenido del paquete, garantía y logística

Cada entrega contiene el módulo de entrada digital 1734-IM4 y las hojas de datos técnicos. Global PLC Spare HUB respalda este hardware industrial con una garantía completa de 12 meses. Todos los artículos se envían de forma segura en un plazo de 24 a 48 horas utilizando socios logísticos globales de confianza, incluidos FedEx, UPS y DHL.

Aplicaciones objetivo y capacidades de diagnóstico

• Monitoreo del estado de retroalimentación del arrancador de motor de CA en plataformas de fabricación pesadas
• Recopilación de señales de finales de carrera y sensores de proximidad de sistemas de transporte
• Seguimiento del estado del panel de distribución de alto voltaje en la automatización de edificios
• Verificación de enclavamientos de control auxiliar en plantas de procesamiento químico

Guía de selección y asesoramiento de ingeniería

Al diseñar nodos de control de alta densidad, calcule el consumo total de corriente del backplane para asegurar que la unidad de fuente de alimentación cumpla con el requisito de 75 mA del 1734-IM4. Verifique que las frecuencias de suministro de campo se alineen con la clasificación nominal de 60 Hz para evitar discrepancias en la temporización del filtro durante eventos transitorios rápidos.

Preguntas frecuentes

P: ¿Por qué la configuración requiere la posición 8 del interruptor de llave para este módulo específico?
R: La posición 8 del interruptor de llave encaja mecánicamente la base de montaje para que coincida con el exclusivo circuito de CA de alto voltaje del 1734-IM4, evitando la inserción accidental de módulos de CC de bajo voltaje.

P: ¿Cómo ajustan los técnicos el parámetro de filtro digital para eliminar disparos por ruido molestos?
R: Los ingenieros configuran el filtro digital programable de 1 a 65.535 ms a través del software RSLogix o Studio 5000 para ignorar arcos eléctricos breves o transitorios de línea en tiradas de cables largas.

P: ¿Qué causa un error de estado de entrada intermitente en los indicadores de estado de canal bajo carga pesada?
R: La caída de voltaje por debajo del umbral mínimo de 159 VCA o un par de apriete flojo de los tornillos del bloque de terminales suelen desencadenar cambios de estado de entrada intermitentes.

P: ¿Los cables de cobre trenzados requieren férulas al terminar en la unidad base?
R: Si bien se admite la inserción directa de cables de 22 a 14 AWG, la utilización de férulas aisladas del tamaño adecuado evita que los hilos de cable sueltos causen cortocircuitos en terminales adyacentes.

P: ¿Cómo se comporta la disipación térmica cuando los cuatro canales funcionan continuamente a 264 VCA?
R: La disipación térmica máxima alcanza aproximadamente 2.73 BTU/hora, lo que requiere un espacio de convección natural adecuado alrededor de los módulos DIN adyacentes en gabinetes cerrados.
