Módulo de entrada de corriente de 16 bits POINT I/O 1734-IE8C Allen-Bradley

Módulo de entrada analógica de 8 canales POINT I/O Allen-Bradley 1734-IE8C

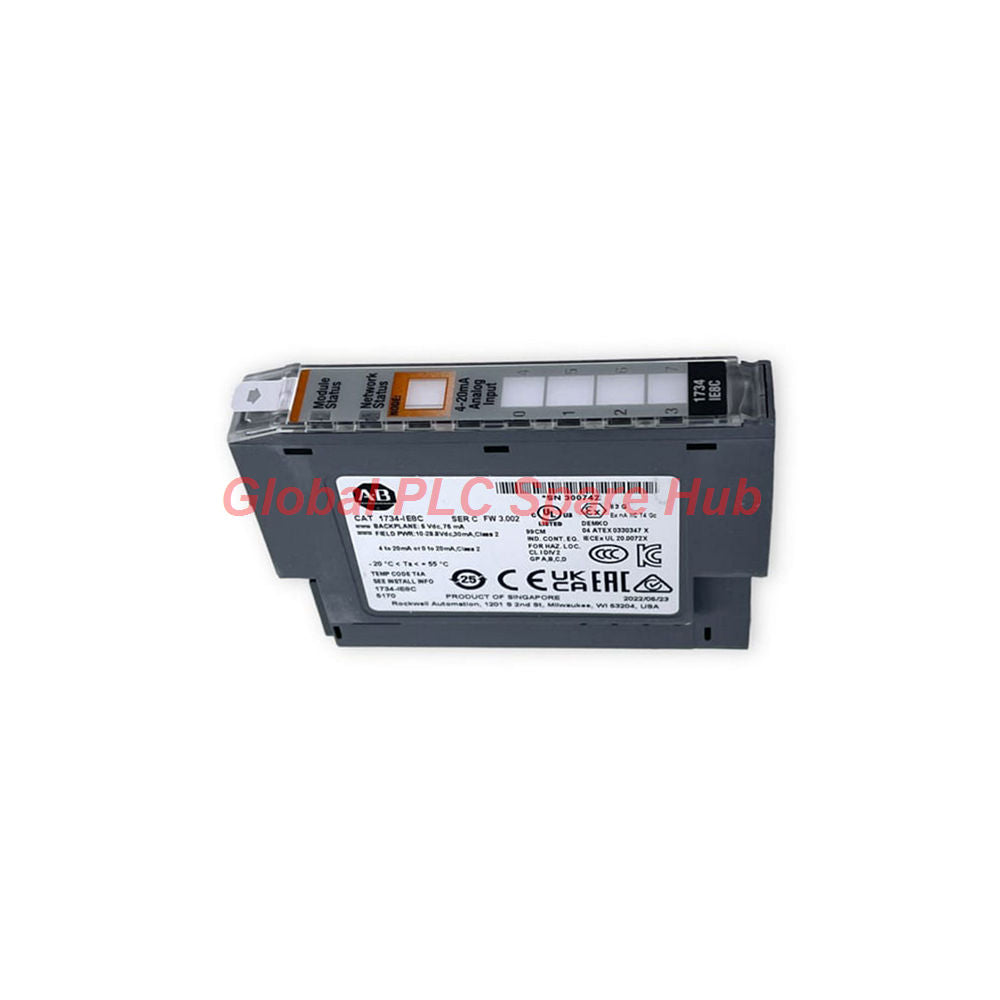

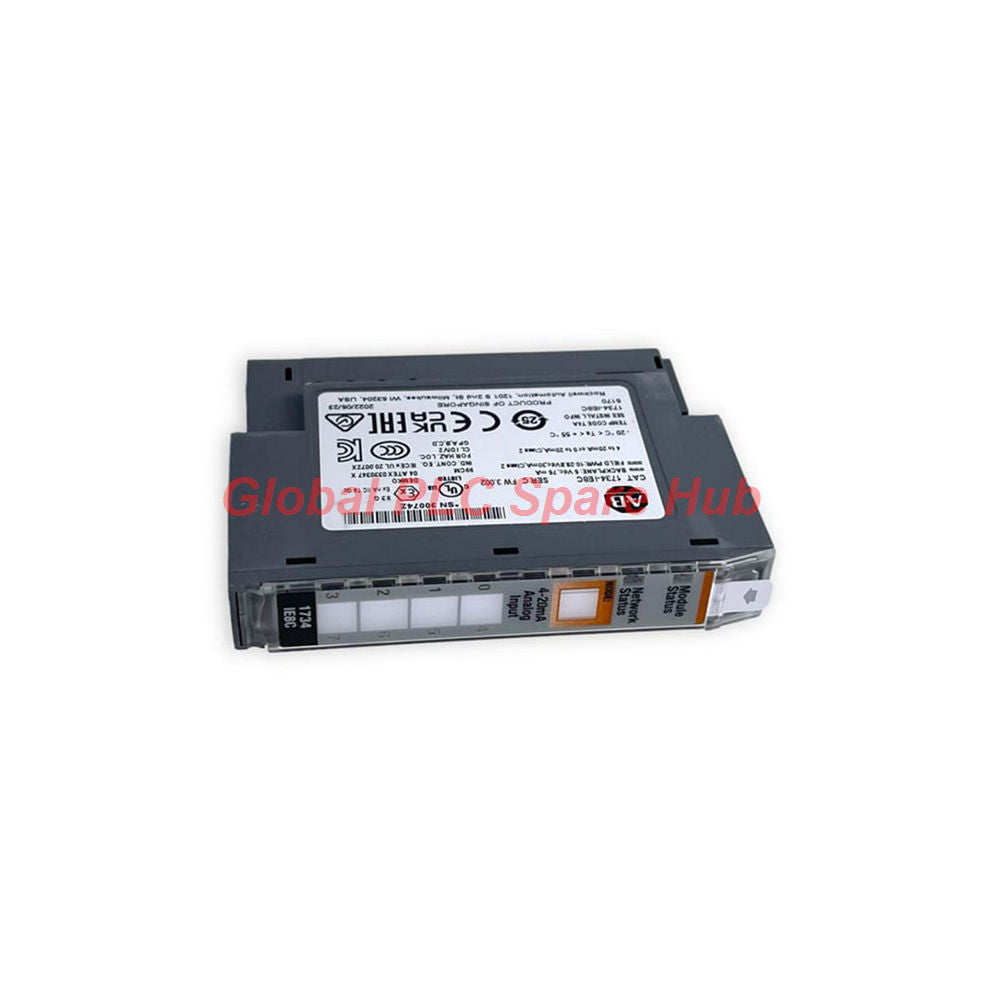

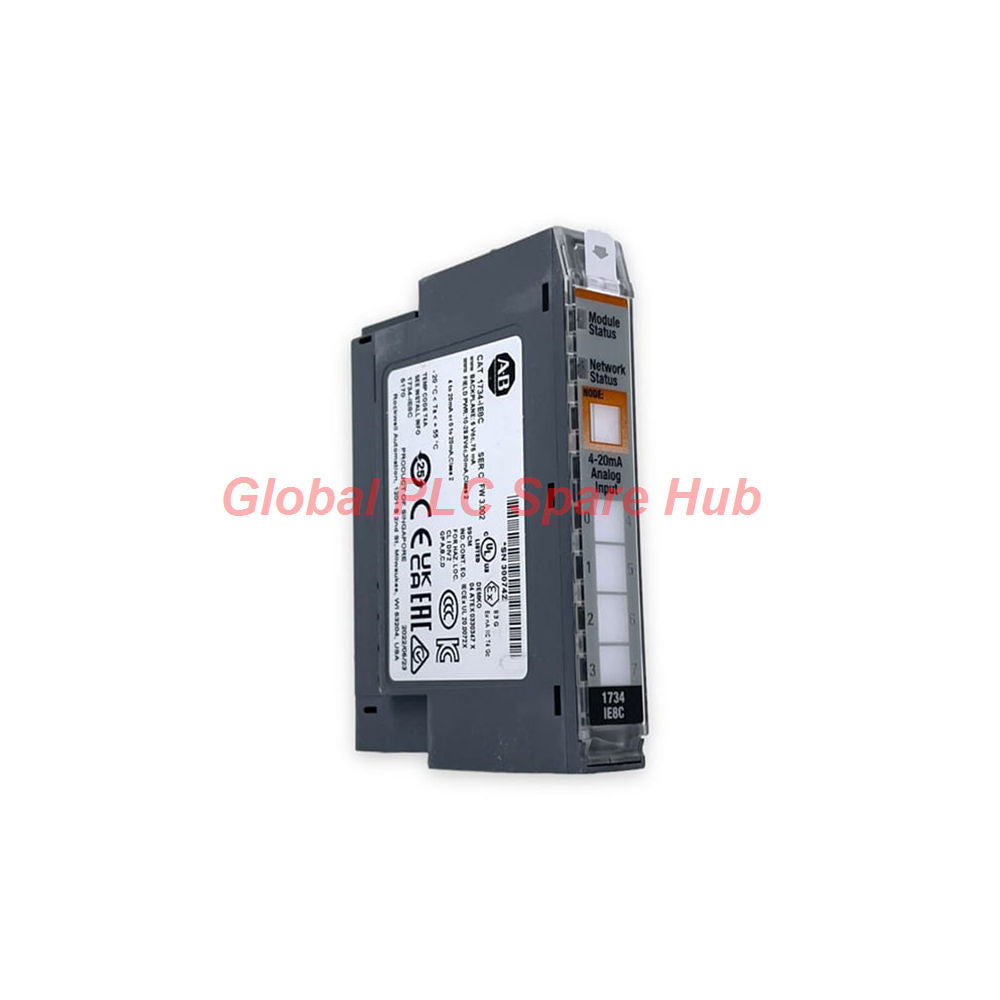

El Allen-Bradley 1734-IE8C es un módulo de entrada de corriente de ocho canales de la familia POINT I/O de Rockwell Automation. Convierte señales de corriente de campo en valores digitales para el control mediante PLC, monitoreo y adquisición de datos de procesos. Cada canal admite rangos de entrada de 0–20 mA o 4–20 mA, con una resolución de 16 bits en el rango de 0–21 mA.

Los ingenieros pueden utilizar este módulo para recopilar mediciones de procesos de transmisores e instrumentación compatibles. Sus diagnósticos a nivel de canal y funciones de entrada configurables facilitan la resolución de problemas en instalaciones de E/S distribuidas. El módulo requiere un adaptador de comunicación POINT I/O y una base de terminales compatibles para operar dentro del sistema.

• Fabricante: Rockwell Automation
• Marca: Allen-Bradley
• Número de catálogo: 1734-IE8C
• Familia de productos: POINT I/O
• Tipo de módulo: Módulo de entrada analógica de corriente
• Condición: Nuevo y original en empaque de fábrica
• Garantía: 12 meses

01 | Arquitectura de adquisición de señales

Señal de corriente de campo
       │
       ▼
Transmisor de campo compatible
       │  0–20 mA / 4–20 mA
       ▼
Canal de entrada analógica 1734-IE8C
       │  Conversión Sigma-Delta
       ▼
Datos de entero con signo de 16 bits
       │
       ▼
Adaptador de comunicación POINT I/O
       │
       ▼
Controlador PLC / HMI / SCADA
       │
       ▼
Escalamiento · Alarmas · Control de proceso

Nota de integración del sistema: El módulo realiza la conversión de entrada analógica, pero el controlador debe interpretar correctamente los datos devueltos. Configure el rango de entrada, el formato de datos, el escalamiento, los límites de alarma y la conexión de comunicación según el hardware instalado y la revisión del software.

02 | Matriz de especificaciones técnicas

Parámetro	Especificación	Relevancia técnica
Número de canales	8	Soporta múltiples mediciones de señal de corriente en un solo módulo.
Configuración de entrada	Unipolar, no aislada	Revise la puesta a tierra, las disposiciones de referencia común y la exposición al ruido.
Tipo de señal	Corriente	Adecuado para instrumentos de campo con salida de corriente compatibles.
Rangos de entrada	0–20 mA y 4–20 mA	Haga coincidir el rango configurado con la salida del transmisor.
Resolución de entrada	16 bits en 0–21 mA	Proporciona una representación digital precisa de la señal de entrada.
Resolución por conteo	Aproximadamente 0.32 µA/conteo	Útil para comprender la granularidad digital nominal; la precisión real también depende de las especificaciones del módulo y las condiciones del sistema.
Método de conversión	Sigma-Delta	Convierte la entrada analógica en datos de medición digitales.
Precisión absoluta	0.1% de escala completa a 25°C	Utilice las condiciones de prueba especificadas por el fabricante al evaluar el error de medición.
Formato de datos	Entero con signo	Requiere una interpretación y escalamiento correctos en la lógica del controlador.
Diagnósticos a nivel de canal	Soportado	Ayuda a identificar condiciones de entrada y fallas relacionadas con el canal.
Impedancia de entrada	60 Ω, según lo suministrado en los datos fuente	Confirme con el manual técnico oficial aplicable al calcular la carga del bucle.
Disipación de potencia	0.6 W a 28.8 V CC	Relevante para los cálculos térmicos del gabinete.
Disipación térmica	2.0 BTU/hr a 28.8 V CC	Considerar al evaluar la carga térmica del panel.
Base de terminales	1734-TB3 o 1734-TB3S	Verifique la base instalada y la disposición del cableado antes del reemplazo.
Clasificación del gabinete	Gabinete de tipo abierto	Instale dentro de un gabinete adecuado que cumpla con los requisitos ambientales y de seguridad del sitio.
UPC	10612598347879	Referencia de identificación del catálogo.

03 | Configuración de la señal de entrada y manejo de datos

El 1734-IE8C acepta señales de corriente de dispositivos de campo compatibles. El controlador utiliza el valor digital convertido para monitoreo, cálculos, alarmas y lógica de control.

Tipo de señal	Uso típico en campo	Consideración de configuración
4–20 mA	Transmisores de presión, flujo, nivel y temperatura con salidas de corriente	Establezca el rango del canal y el escalamiento de unidades de ingeniería para que coincidan con el transmisor.
0–20 mA	Dispositivos de proceso configurados para un rango de corriente base cero	Confirme el rango real del transmisor y la lógica de conversión del PLC correspondiente.
Corriente por debajo del rango	Posible bucle abierto, falla del transmisor o valor de proceso por debajo del rango configurado	Interprete la lectura utilizando el comportamiento fuera de rango configurado del dispositivo y el estado de diagnóstico.
Corriente por encima del rango	Posible condición de sobre rango o salida anormal del transmisor	Verifique el estado del canal y el instrumento de campo antes de cambiar los límites de escala.

Precaución en el manejo de datos: El módulo proporciona datos de enteros con signo, pero la estructura exacta de la etiqueta, la representación del estado y el mapeo del controlador dependen del adaptador POINT I/O, la plataforma del controlador y la configuración. Verifique estos detalles en la documentación de Rockwell Automation aplicable en lugar de asumir un diseño de memoria fijo.

04 | Aplicaciones del 1734-IE8C

• E/S de máquinas distribuidas: Recopile señales de corriente cerca de bombas, motores, equipos de empaque y maquinaria de producción.
• Instrumentación de procesos: Lea transmisores compatibles de presión, flujo, nivel y temperatura que proporcionen salidas de corriente.
• Sistemas montados en patines: Consolide múltiples mediciones analógicas dentro de un nodo POINT I/O compatible.
• Monitoreo de servicios públicos y plantas: Adquiera valores de proceso para la lógica del controlador, pantallas de operador y sistemas de supervisión.
• Proyectos de modernización: Reemplace un módulo de entrada fallido cuando la arquitectura POINT I/O existente, la base de terminales, el adaptador y la configuración admitan el número de catálogo seleccionado.

La idoneidad de la aplicación depende del tipo de señal, topología de cableado, condiciones ambientales, compatibilidad del controlador y la arquitectura de E/S instalada. Este módulo es para entradas de corriente; no debe seleccionarse para señales de voltaje sin una solución de acondicionamiento de señal adecuada.

05 | Funciones de diagnóstico y resolución de problemas en campo

Síntoma observado	Comprobaciones a realizar	Enfoque técnico
El valor de entrada permanece en cero	Verifique la alimentación del bucle, la salida del transmisor, la continuidad del cableado, la configuración del canal y el asentamiento del terminal.	Mida la corriente del bucle con equipos de prueba adecuados y compárela con el valor reportado por el controlador.
La lectura es más baja de lo esperado	Verifique el escalamiento del transmisor, la resistencia del bucle, la condición del cableado y el rango de entrada configurado.	Compare la corriente de campo con el valor digital antes de cambiar el escalamiento del PLC.
La lectura fluctúa	Inspeccione el blindaje, la puesta a tierra, el enrutamiento cerca de conductores de potencia y la estabilidad del transmisor.	Compare la señal en el dispositivo de campo y en los terminales de entrada para aislar la fuente de ruido.
Un canal falla mientras otros operan	Revise el estado del canal, el cableado de los terminales y la salida del dispositivo de campo.	Determine si la falla sigue al circuito de campo o permanece asociada con el canal del módulo.
Todos los datos del módulo no están disponibles	Verifique el adaptador de comunicación, la conexión de red, la configuración del nodo y el estado de E/S del controlador.	Investigue la ruta de comunicación de POINT I/O antes de reemplazar el módulo analógico.
Alarma de proceso inesperada	Verifique la selección de rango, el escalamiento de unidades de ingeniería, los umbrales de alarma y la calibración del transmisor.	Verifique el valor de entrada sin procesar antes de modificar la lógica de alarma.

Los diagnósticos de canal ayudan a solucionar problemas, pero no identifican automáticamente cada falla del cableado de campo o del transmisor. Siempre compare el estado del módulo, los datos de entrada sin procesar, la corriente de bucle medida y las condiciones del proceso antes de decidir qué componente requiere reemplazo.

06 | Perspectiva de Global PLC Spare HUB

Al solucionar problemas de una medición de 4–20 mA, los ingenieros deben separar el bucle de campo de la ruta de conversión de datos del PLC. Comience confirmando que el transmisor produzca la corriente esperada bajo la condición real del proceso. Luego, verifique el cableado de los terminales, la configuración del canal, los datos de entrada sin procesar y el escalamiento de las unidades de ingeniería.

Por ejemplo, si una HMI muestra un valor de flujo incorrecto mientras el transmisor parece estar en buen estado, mida la corriente del bucle y compárela con los datos sin procesar del módulo. Si la corriente es correcta pero el valor mostrado es incorrecto, inspeccione el escalamiento del PLC y el mapeo de etiquetas antes de reemplazar el hardware.

El 1734-IE8C utiliza entradas unipolares no aisladas. Revise cuidadosamente la puesta a tierra y las disposiciones de referencia común cuando varios transmisores comparten un panel o funcionan cerca de variadores de frecuencia. Las buenas prácticas de cableado ayudan a reducir la resolución de problemas relacionados con el ruido y el reemplazo innecesario de módulos.

07 | Lista de verificación de instalación y puesta en marcha

1. Confirme el hardware: Verifique el número de catálogo 1734-IE8C, la base de terminales compatible y el adaptador de comunicación POINT I/O requerido.
2. Inspeccione el gabinete: El módulo es un equipo de tipo abierto. Proporcione un gabinete protector adecuado para el entorno de instalación.
3. Verifique el cableado de campo: Confirme la salida de corriente de cada transmisor, la alimentación del bucle, la polaridad y la asignación de terminales.
4. Configure los canales: Seleccione el rango de corriente correcto y las opciones de filtro o canal requeridas por el sistema.
5. Valide el mapeo de datos: Confirme las etiquetas del controlador, los datos de estado, la interpretación de enteros con signo y el escalamiento de unidades de ingeniería.
6. Pruebe señales representativas: Compare los valores conocidos de corriente de bucle con las lecturas del módulo en todo el rango operativo esperado.
7. Documente la línea base: Registre las asignaciones de canales, los rangos de los transmisores, los parámetros de escalamiento y el estado de diagnóstico inicial.

Siga el manual de instalación aplicable y los procedimientos de seguridad eléctrica del sitio. Aísle la alimentación y verifique las condiciones de seguridad antes de cambiar el cableado o retirar el módulo.

08 | Consideraciones de reemplazo y compatibilidad

• Confirme que la aplicación requiera entrada de corriente en lugar de entrada de voltaje o salida analógica.
• Verifique que el adaptador POINT I/O instalado, la plataforma del controlador, los requisitos de firmware y la configuración sean compatibles.
• Verifique la compatibilidad de la base de terminales y el cableado de campo existente antes de pedir un reemplazo.
• Revise el rango de corriente, el formato de datos, los ajustes de filtro y los diagnósticos de canal utilizados por el programa de control.
• Después del reemplazo, valide las lecturas de entrada y las alarmas antes de devolver el equipo a su operación normal.

09 | Garantía, embalaje y envío

• Condición del producto: Nuevo y original en empaque de fábrica.
• Garantía: 12 meses, sujeto a los términos de compra aplicables.
• Opciones de envío: FedEx, UPS y DHL, sujeto a destino y disponibilidad de servicio.
• Verificación de pedido: Proporcione el número de catálogo completo y la cantidad requerida para ayudar a confirmar el artículo correcto.

10 | Preguntas frecuentes

P1. ¿Qué debo verificar antes de reemplazar un 1734-IE8C existente?

Verifique el número de catálogo, la base de terminales, el adaptador de comunicación, la configuración del controlador y las asignaciones de canales. Registre los rangos de entrada y los valores de escala existentes antes de retirar el módulo original.

P2. ¿Puede este módulo aceptar directamente una señal de voltaje de 0–10 V?

No. El 1734-IE8C está especificado para entradas de corriente. Utilice un módulo de entrada de voltaje compatible o un convertidor de señal diseñado adecuadamente cuando el dispositivo de campo proporcione salida de voltaje.

P3. ¿Cómo puedo verificar si una lectura errónea proviene del bucle de campo o del programa del PLC?

Mida la corriente del bucle con un medidor adecuado y compárela con el valor de entrada sin procesar del módulo. Si la corriente y los datos sin procesar coinciden, investigue el escalamiento, el mapeo de etiquetas y la lógica de la aplicación. Si no coinciden, inspeccione el cableado y la configuración del módulo.

P4. ¿Qué información ayuda a determinar si un reemplazo funcionará con mi controlador?

Proporcione el modelo del controlador, el número de catálogo del adaptador POINT I/O, el modelo de la base de terminales, el entorno de software y la configuración del módulo existente. Estos detalles ayudan a identificar los requisitos de integración que el número de catálogo del módulo analógico por sí solo no puede establecer.

P5. ¿Qué debo hacer si solo un canal reporta un valor anormal?

Primero verifique el transmisor afectado, la alimentación del bucle, el cableado, las conexiones de los terminales y los ajustes del canal. Compare los datos sin procesar y el estado de diagnóstico con un canal en buen estado que utilice un rango de señal similar. Evite intercambiar cables sin seguir los procedimientos de aislamiento e identificación del sitio.

Solicite una cotización

Comuníquese con Global PLC Spare HUB indicando el modelo 1734-IE8C, la cantidad requerida y los detalles de la aplicación. Podemos ayudar a revisar la identificación del catálogo y la información de compatibilidad que proporcione antes de realizar el pedido.
