148239-01-18-90-02 Sonda Subacuática Bently Nevada 3300 XL de 11mm

Descripción general

La sonda de proximidad submarina Bently Nevada 3300 XL de 11 mm con número de pieza 148239-01-18-90-02 ofrece medición de corrientes de Foucault de alta precisión en entornos operativos continuamente sumergidos. Diseñado para un servicio industrial severo, este transductor de corrientes de Foucault detecta la posición y la vibración del eje en maquinaria rotatoria crítica. El tubo de Tefzel integrado protege el cable del sensor contra la exposición a fluidos agresivos, mientras que la robusta carcasa de acero inoxidable 304 proporciona integridad estructural bajo presión extrema de fluidos.

Capacidades funcionales principales

• Diseño de carcasa sumergible: La carcasa sellada de la sonda resiste la entrada continua de fluido hasta 34 bar (500 psi).
• Tubo protector de Tefzel: El conducto exterior protege los conductores de señal del contacto con fluidos y el desgaste mecánico.
• Conector ClickLoc: La conexión coaxial en miniatura proporciona un bloqueo seguro para evitar la desconexión involuntaria de la señal.
• Salida de señal precisa: Ofrece lecturas de desplazamiento dinámico sin contacto para un análisis continuo de vibraciones.
• Clasificación para áreas peligrosas: Certificado para entornos de Zona 0, Zona 2 y Clase I División 1/2.

Especificaciones técnicas

Compatibilidad del sistema e integración de la arquitectura

• Interconexión de cable de extensión: Se conecta directamente a los cables de extensión estándar 3300 XL 11mm.
• Alineación del sensor proximitor: Coincide con los sensores proximitor 3300 XL 11mm para longitudes de sistema calibradas de 9,0 metros.
• Salida del sistema de monitoreo: Envía señales dinámicas limpias a los racks de protección de maquinaria Bently Nevada Serie 3500.
• Diagnóstico del sistema: Admite la lectura continua de voltaje de espacio y el procesamiento de señales de vibración pico a pico.

Directrices de instalación

• Rosca de montaje: Atornille firmemente el cuerpo de la sonda utilizando puertos roscados estándar 5/8-18 UNF.
• Ubicación del conector: Mantenga el conector del cable en un área seca. Nunca sumerja el extremo del conector.
• Selección de fluido: Despliegue la sonda en agua dulce, aceite o fluidos industriales. Evite la exposición directa a agua salada.
• Tendido de cables: Mantenga el radio de curvatura mínimo en el tubo de Tefzel para proteger los conductores coaxiales internos.
• Ajuste del espacio: Ajuste el voltaje del espacio mecánico usando un voltímetro de CC durante la calibración de la instalación.

Eficiencia en la puesta en marcha y el mantenimiento

• Mecanismo ClickLoc: El bloqueo integrado evita el aflojamiento de la conexión sin necesidad de herramientas manuales especiales.
• Verificación rápida de la holgura: Los técnicos verifican rápidamente la profundidad de instalación mediante la lectura de voltaje de CC en el rack del monitor.
• Revestimiento de conducto resistente: La cubierta de Tefzel reduce el desgaste en el campo por aceites de turbina y abrasión mecánica.
• Reemplazo simplificado: Los factores de escala estándar calibrados permiten el reemplazo directo de la unidad sin recalibración del sistema.

Certificaciones de área peligrosa

• Seguridad intrínseca (ia): Clase I, Zona 0: AEx/Ex ia IIC T5...T1 Ga
• Seguridad divisional (ia): Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; Clase III
• No incandescente (nA, ec): Clase I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; Clase I, Div 2, Grupos A, B, C, D
• Requisito de barrera: Instale con barreras zener de seguridad intrínseca o aisladores galvánicos según el dibujo 141092.

Especificaciones de embalaje y garantía

• Contenido del paquete: 1x sonda Bently Nevada 148239-01-18-90-02, tapas protectoras, hoja de instalación.
• Período de garantía: Cubierto por una garantía de calidad total de fábrica de 12 meses.
• Tiempo de envío: Los pedidos se envían en un plazo de 24 a 48 horas desde el stock del almacén.
• Socios logísticos: Entrega global rápida a través de rutas Express FedEx, UPS y DHL.

Escenarios de aplicación típicos

• Hidroturbinas sumergidas: Monitoreo continuo de la vibración del eje dentro de las carcasas de las turbinas mojadas.
• Bombas de alimentación de calderas: Seguimiento de la posición axial y radial dentro de carcasas de fluidos de alta presión.
• Cajas de engranajes industriales: Medición directa del desplazamiento del eje en condiciones de alta salpicadura de aceite.
• Compresores de servicio pesado: Seguimiento del estado de la máquina dentro de etapas de compresores de gas húmedo o inundados de fluido.

La perspectiva de Global PLC Spare HUB

La experiencia en el campo muestra que el manejo inadecuado de los cables provoca la mayoría de las fallas prematuras de las sondas de proximidad en áreas húmedas. Durante una reciente modernización de una hidroturbina, nuestro equipo de ingeniería evaluó una falla recurrente de la señal en una carcasa de cojinete submarino. La sonda original falló porque entró fluido en el conector coaxial sin sellar ubicado dentro de una caja de conductos inundada.

La sustitución de la unidad dañada por una sonda Bently Nevada 148239-01-18-90-02 resolvió el problema por completo. Dirigimos el blindaje de Tefzel de 9,0 metros a través de un cabezal de unión sellado dedicado, manteniendo el conector ClickLoc completamente seco fuera de la zona de fluido. La carcasa de acero inoxidable 304 resistió con éxito una presión continua de agua de 18 bar. Los operadores de la máquina ahora reciben datos de vibración estables sin errores de deriva cero.

Preguntas frecuentes y guía de selección

¿Puedo sumergir todo el conjunto de la sonda, incluido el conector del cable?

No, nunca debe sumergir el conector del cable. Si bien el cabezal de la sonda y el tubo de Tefzel soportan la inmersión continua, el extremo del conector requiere un ambiente seco.

¿Este modelo de sonda es adecuado para aplicaciones marinas en alta mar con agua salada?

No, la carcasa de acero inoxidable 304 no es adecuada para agua salada. El agua salada provoca una rápida corrosión por picaduras en el acero 304. Utilice sondas de aleación marina especializadas para entornos de agua salada.

¿Cómo determino si necesito la versión de 9,0 metros de longitud total?

Seleccione la longitud total del cable en función de la distancia entre la punta de la sonda y la ubicación del sensor Proximitor. La longitud del sistema (sonda más cable de extensión) debe ser igual a la longitud nominal del Proximitor, típicamente 9,0 metros en total.

¿Qué debo verificar si el voltaje de espacio está fuera del rango normal después de la instalación?

Primero, inspeccione la holgura mecánica de la punta de la sonda. Luego, verifique las conexiones del cable para detectar la entrada de humedad. Finalmente, verifique que el material de su eje objetivo coincida con el objetivo de calibración de fábrica (acero AISI 4140).

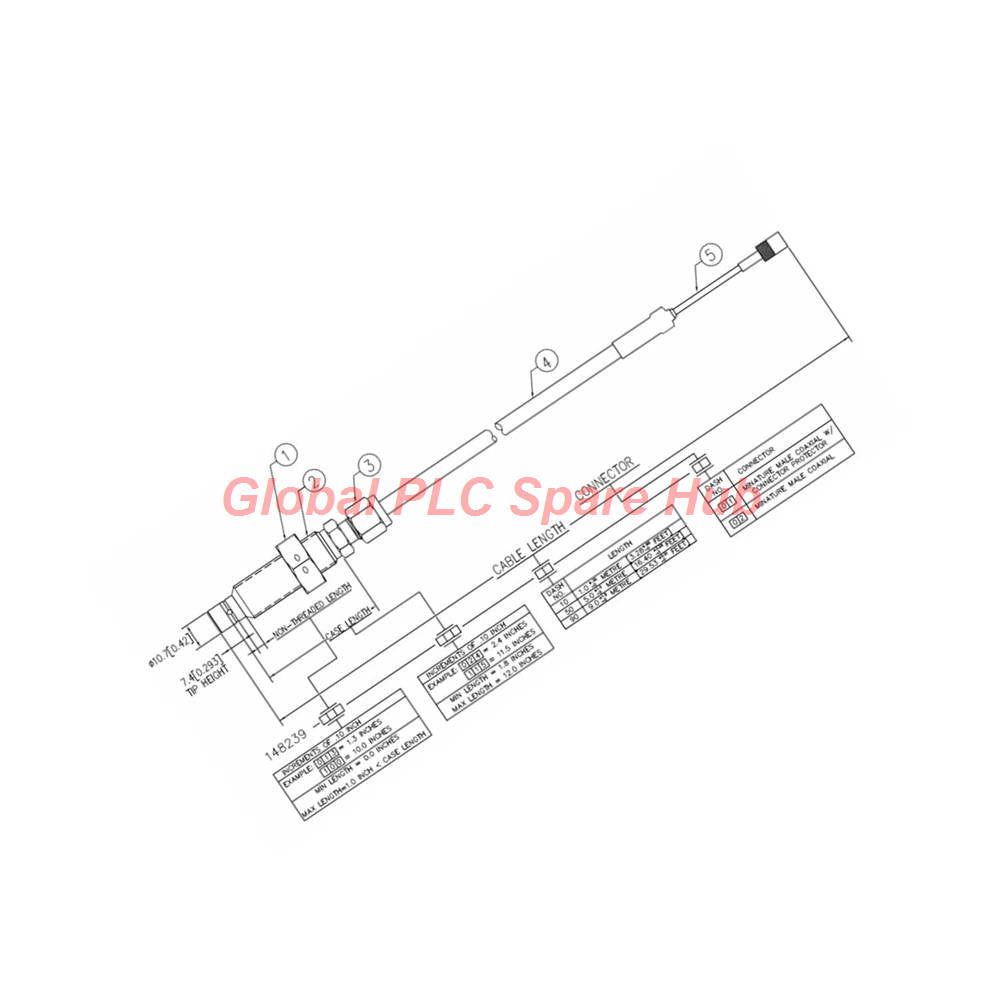

¿Cómo selecciono la opción de longitud sin rosca adecuada para la carcasa de mi cojinete?

Mida el espesor de su puerto de montaje. Elija una opción de longitud sin rosca (Opción A) que evite la unión de la rosca mientras permite que la punta de la sonda alcance la distancia objetivo requerida de forma segura.
