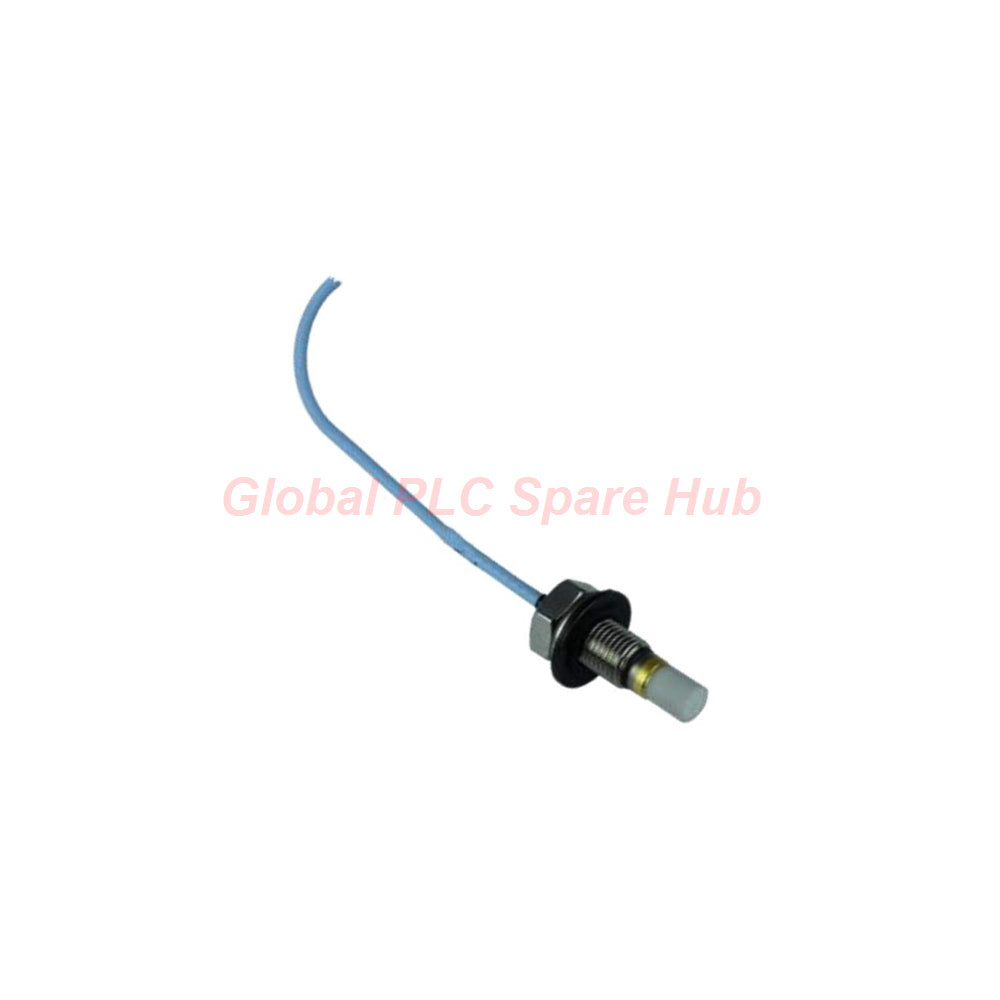

146054-08-05-02-05 Sonda de proximidad de alta presión Bently Nevada de 5 mm

Análisis de Global PLC Spare HUB: Monitoreo a prueba de erosión

• El Bently Nevada 146054-08-05-02-05 cuenta con una punta de cerámica de alúmina para una durabilidad extrema.
• Está diseñado para entornos donde el vapor de alta velocidad o los abrasivos destruirían las sondas de polímero estándar.
• La longitud total -05 (0.5 m) está optimizada para requisitos de montaje interno de corto alcance.
• El sellado a presión integrado de 34 bar (500 psi) lo hace ideal para compresores de gas presurizados.
• Esta sonda de la serie 3300 mantiene un factor de escala preciso de 200 mV/mil para una protección crítica de la maquinaria.

Desglose de la configuración (estructura de árbol)

• 146054 — Sonda con tapa de cerámica 3300 (rosca 3/8-24 UNF)
  • -08 — Longitud total de la caja: 0.8 pulgadas (perfil bajo).
  • -05 — Longitud total: 0.5 metros (1.6 pies).
  • -02 — Conector: ClickLoc en miniatura con protector de conector.
  • -05 — Aprobación de agencia: Aprobaciones múltiples de CSA, ATEX, IECEx.

Especificaciones técnicas de ingeniería

• Punta de sonda: Tapa de cerámica de alúmina (Al2O3) resistente a la erosión.
• Rango lineal: 1.52 mm (60 milésimas de pulgada) de desplazamiento total.
• Factor de escala incremental: 7.87 V/mm (200 mV/mil) ±6.5%.
• Sello de presión: Clasificado para diferencial de nitrógeno de 34 bar (500 psi).
• Resistencia de CC: 7.45 Ω ± 0.50 (Conductor central a conductor exterior).
• Rango de temperatura: -51°C a +177°C (-60°F a +351°F).
• Material de la caja: Acero inoxidable AISI 304.

Comparación estratégica y asesoramiento técnico

Consejo de experto: Esta sonda de 0.5 m generalmente se instala dentro de una caja de cojinete. Asegúrese de que su cable de extensión también sea de la serie 3300 para mantener la precisión del ISF de 200 mV/mil.

Escenarios de aplicación y potencia de diagnóstico

• Turbinas de vapor: Resiste la erosión de las partículas de vapor húmedo que golpean la punta de la sonda.
• Compresores de gas: Mantiene la integridad de la presión de la carcasa hasta 500 psi.
• Posición axial: Monitoreo del desgaste del cojinete de empuje en equipos rotativos de alta velocidad.
• Diagnóstico: La verificación de resistencia nominal de 7.45 Ω identifica la integridad del cable sin desmontar.

Logística y compromiso de garantía

• Garantía: 12 meses de garantía de fábrica para todas las unidades nuevas y originales.
• Entrega: Envío exprés a través de FedEx, UPS y DHL.
• Plazo de envío: Este 146054-08-05-02-05 se envía en 24-48 horas.

Preguntas frecuentes de expertos

• ¿Por qué la punta de cerámica es mejor para aplicaciones de alta presión?
• La cerámica es más estable dimensionalmente que los polímeros bajo alta presión, lo que garantiza que la medición del espacio permanezca precisa a medida que la carcasa se presuriza.
• ¿Esta sonda funciona con un Proximitor 3300 XL?
• Sí, es compatible con el sistema 3300 XL de 5 mm, pero la precisión del sistema es mejor cuando los componentes coinciden con el objetivo de acero AISI 4140.
• ¿Qué sucede si expongo la sonda a -60 °C?
• La sonda está clasificada hasta -51 °C. Temperaturas más bajas que esta pueden causar que el sello de presión falle, aunque la señal puede seguir funcionando.
• ¿Se puede quitar el protector del conector?
• Sí, es una funda protectora transparente diseñada para deslizarse sobre la conexión ClickLoc para mantenerla limpia.
• Consejo de selección: Profundidad de la rosca
• Con una caja de 0.8 pulgadas, el máximo de rosca es de 0.563 pulgadas. Verifique el grosor de su soporte para asegurar un espaciado adecuado de la sonda.
