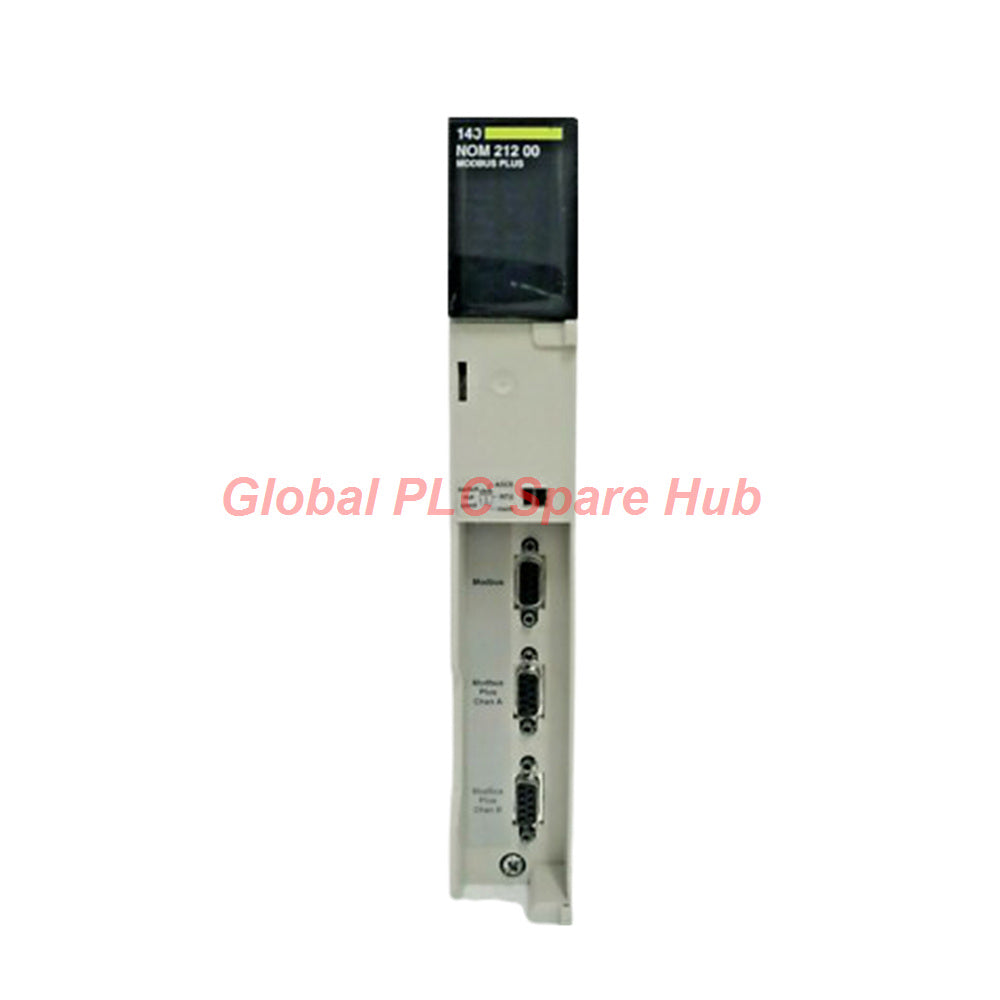

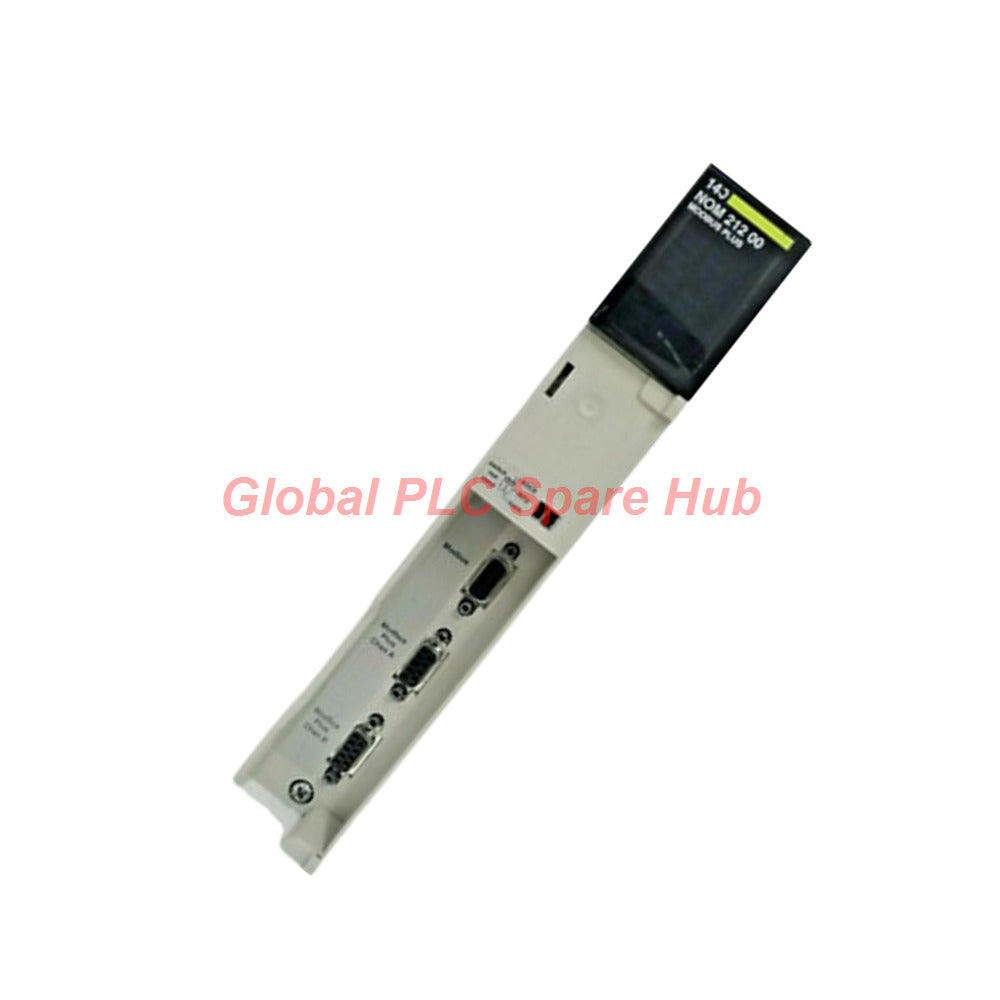

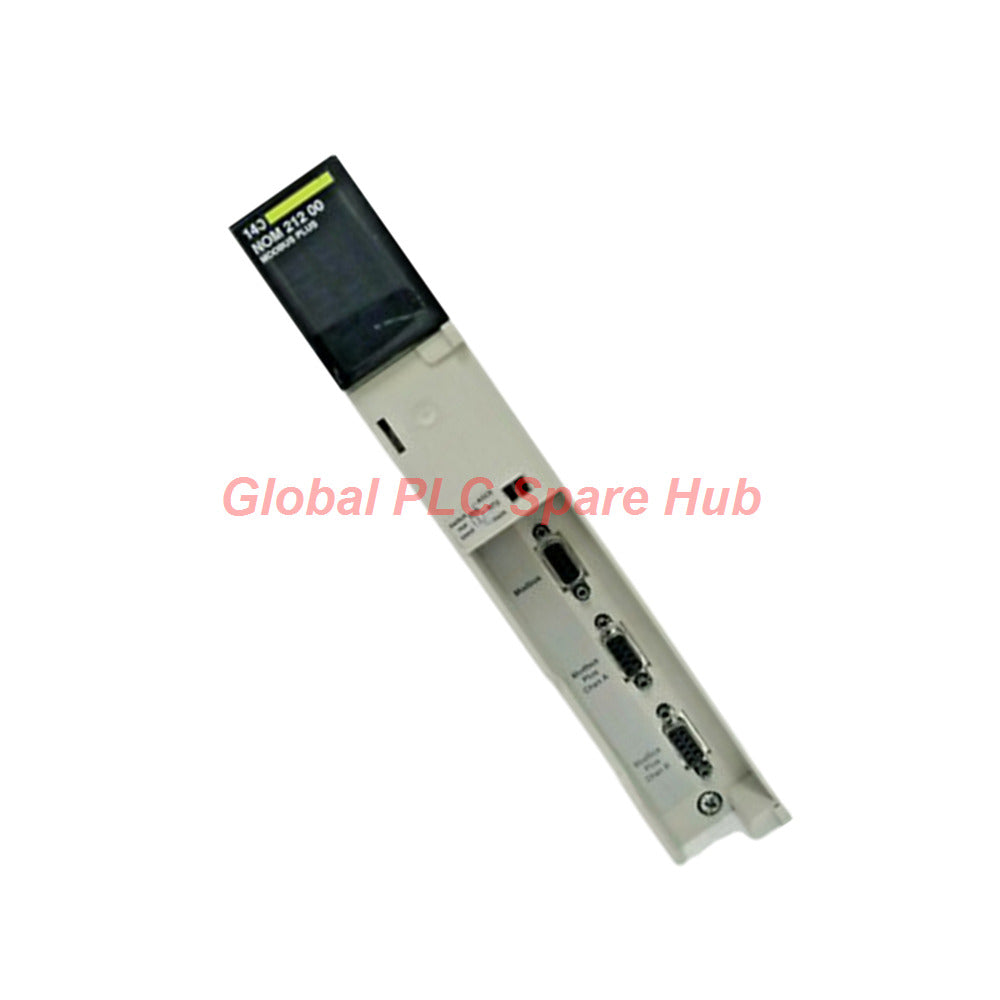

140NOM21200 Schneider Electric Modicon Quantum DIO Head-End Adaptor

140NOM21200 Adaptador de cabecera DIO Modicon Quantum de Schneider Electric

Manufacturer: Schneider Electric
Product No.: 140NOM21200
Condition： En stock
Product Type: Adaptador de cabecera DIO
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Introducción del producto

El Schneider Electric Modicon Quantum 140NOM21200 es un adaptador de cabecera de E/S distribuidas avanzado diseñado para arquitecturas de automatización industrial de alta fiabilidad. Como componente central de la plataforma de automatización Modicon Quantum, este módulo facilita la comunicación fluida entre los nodos remotos y el controlador central a través de robustas redes Modbus y Modbus Plus. Diseñado para entornos industriales rigurosos, garantiza una transmisión de datos determinista, diagnósticos internos completos y vías de comunicación redundantes para maximizar el tiempo de actividad del sistema en industrias de procesos continuos.

Especificaciones técnicas

Los parámetros técnicos del adaptador de cabecera DIO 140NOM21200 se estructuran a continuación para su evaluación de ingeniería:

Parámetro técnico	Detalle de la especificación
Marca	Schneider Electric
Serie y modelo	Modicon Quantum 140NOM21200
Tipo de módulo	Adaptador de cabecera DIO
Compatibilidad del producto	Adaptadores remotos 140CRA21210, 140CRA21220
Puertos de comunicación	1x Modbus RS232 (par trenzado), 2x Modbus Plus RS485 (par trenzado, cobre redundante)
Velocidad de transmisión	1 Mbit/s
Capacidad de E/S	30 palabras de entrada / 32 palabras de salida
Funciones de diagnóstico y comprobación	Comprobaciones de RAM, supervisión del procesador, validación de direcciones de RAM y verificación de suma de comprobación
Disipación de potencia	4 W
Requisito de corriente del bus	780 mA
Temperatura de funcionamiento	0 a 60 °C (32 a 140 °F)
Temperatura de almacenamiento	-40 a 85 °C (-40 a 185 °F)
Humedad relativa	95% sin condensación
Altitud de funcionamiento	Hasta 5000 m (16404.2 pies)
Interferencia electromagnética	9.1 V/m (10 V/m) en el rango de 80 a 2000 MHz según IEC 801-3
Descarga electrostática	4 kV por contacto, 8 kV en aire según IEC 801-2
Certificaciones y estándares	UL 508, CSA, FM Clase 1 División 2, GOST, GL, RINA, RMRS, DNV, C-tick

Guía de instalación

Asegúrese de que la fuente de alimentación del bastidor Quantum esté completamente apagada antes de insertar o extraer el módulo.
Alinee cuidadosamente el módulo 140NOM21200 con las ranuras designadas de la placa posterior del chasis Modicon Quantum.
Empuje el módulo firmemente hasta que los conectores traseros encajen de forma segura con el bus de la placa posterior.
Apriete los tornillos de retención superior e inferior para garantizar la estabilidad mecánica y una conexión a tierra adecuada.
Conecte los cables de par trenzado redundantes Modbus Plus RS485 a los puertos de comunicación designados.
Verifique que los resistores de terminación de red estén correctamente instalados en ambos extremos de la línea troncal para evitar la reflexión de la señal.

Puesta en marcha y eficiencia de mantenimiento

Encienda el bastidor y observe los indicadores LED del panel frontal para una verificación inmediata del estado.
Utilice las autocomprobaciones integradas de RAM y suma de comprobación para confirmar la integridad del hardware interno durante el arranque inicial.
Supervise las tasas de tráfico de red a través de la interfaz Modbus Plus de 1 Mbit/s para garantizar cero pérdida de paquetes.
Realice diagnósticos de firmware de forma remota a través del software de programación sin interrumpir los módulos de E/S adyacentes.
Reemplace los módulos rápidamente utilizando configuraciones en espera activa para mantener el funcionamiento continuo de la planta.

Compatibilidad y diagnósticos

Totalmente compatible con los adaptadores remotos 140CRA21210 y 140CRA21220.
Ejecuta comprobaciones continuas de la salud del procesador interno y de la RAM para anticipar fallas de comunicación inesperadas.
Proporciona informes de fallas en tiempo real a través de los LED de estado del panel frontal para una rápida resolución de problemas por parte del personal de mantenimiento.
Los enlaces de cobre redundantes redirigen automáticamente los paquetes de datos si las vías de comunicación principales experimentan degradación.

Conocimientos y experiencia en campo de Global PLC Spare HUB

La experiencia de ingeniería de campo indica que las caídas de comunicación en arquitecturas heredadas a menudo se deben a un blindaje inadecuado o a la falta de terminadores de línea en las redes Modbus Plus. Al desplegar el 140NOM21200 en entornos de alto ruido, como plantas petroquímicas, los técnicos de campo deben asegurarse de que el blindaje del cable esté conectado a tierra en un solo punto para evitar bucles de tierra. Además, mantener un estricto cumplimiento de los límites de transmisión de 1 Mbit/s garantiza la estabilidad a largo plazo en tramos de cable extendidos.

Contenido del paquete y logística

1 unidad de adaptador de cabecera DIO Modicon Quantum 140NOM21200
Documentación del producto y hoja de conformidad
Dimensiones del paquete: 12.20 x 6.30 x 1.81 pulgadas (31.0 x 16.0 x 4.6 cm)
Peso del paquete: 17.4 oz (493.0 g)
Procesamiento de pedidos: Envío garantizado en 24-48 horas
Socios de mensajería: Envío rápido y seguro a través de FedEx, UPS y DHL

Términos de la garantía

Respaldado por una garantía completa de 12 meses a partir de la fecha de compra.
Cubre defectos de fabricación y mal funcionamiento interno del hardware en condiciones normales de funcionamiento industrial.

Preguntas frecuentes

P: ¿Qué módulos remotos son compatibles con el 140NOM21200?

R: Este adaptador está diseñado específicamente para funcionar con los adaptadores remotos 140CRA21210 y 140CRA21220 dentro del sistema Modicon Quantum.

P: ¿Este módulo es compatible con la redundancia de comunicación?

R: Sí, cuenta con dos puertos Modbus Plus RS485 de par trenzado que admiten arquitecturas de cableado de cobre redundantes para una alta disponibilidad.

P: ¿Cuál es el plazo de envío típico después de realizar un pedido?

R: Los pedidos se procesan con un rápido plazo de envío de 24 a 48 horas, a través de transportistas de confianza como FedEx, UPS y DHL.

P: ¿Cómo maneja el módulo la comprobación interna de errores?

R: Realiza una verificación continua a bordo que incluye comprobaciones de direcciones de RAM, supervisión del procesador y validación de suma de comprobación activa.
