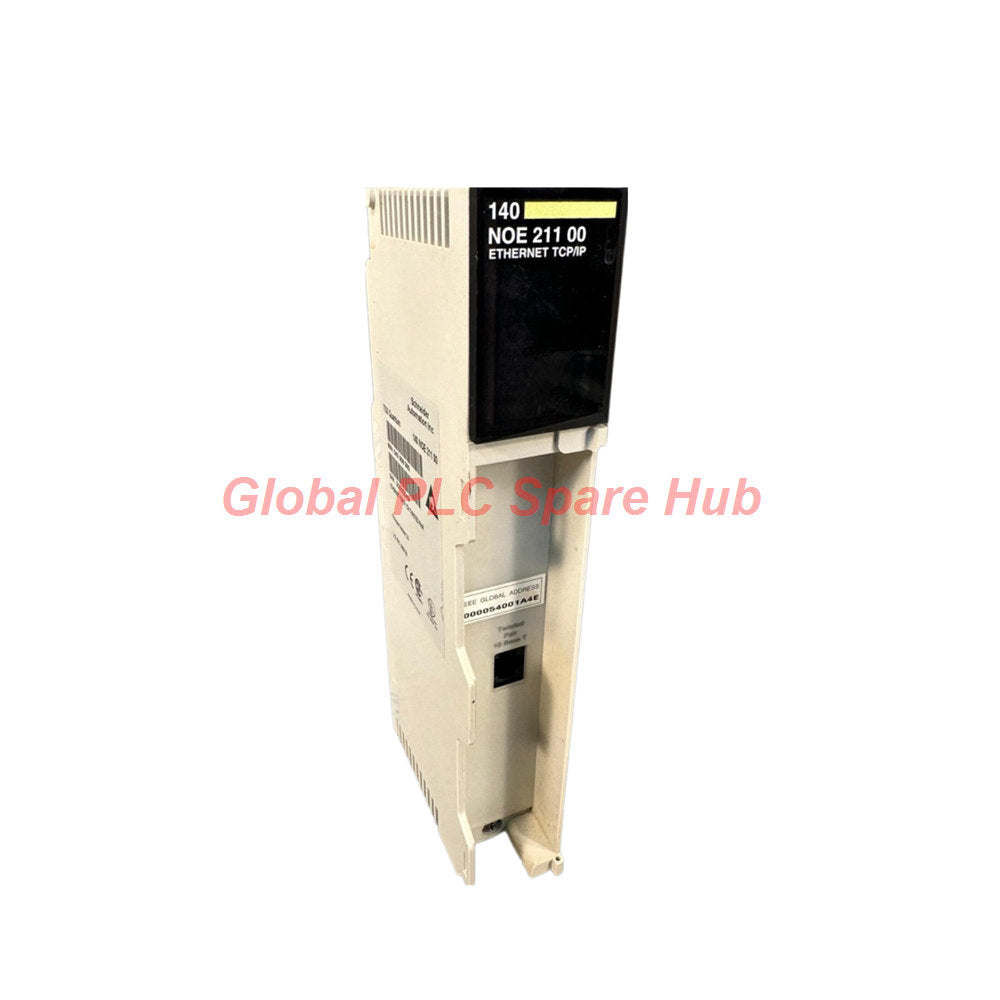

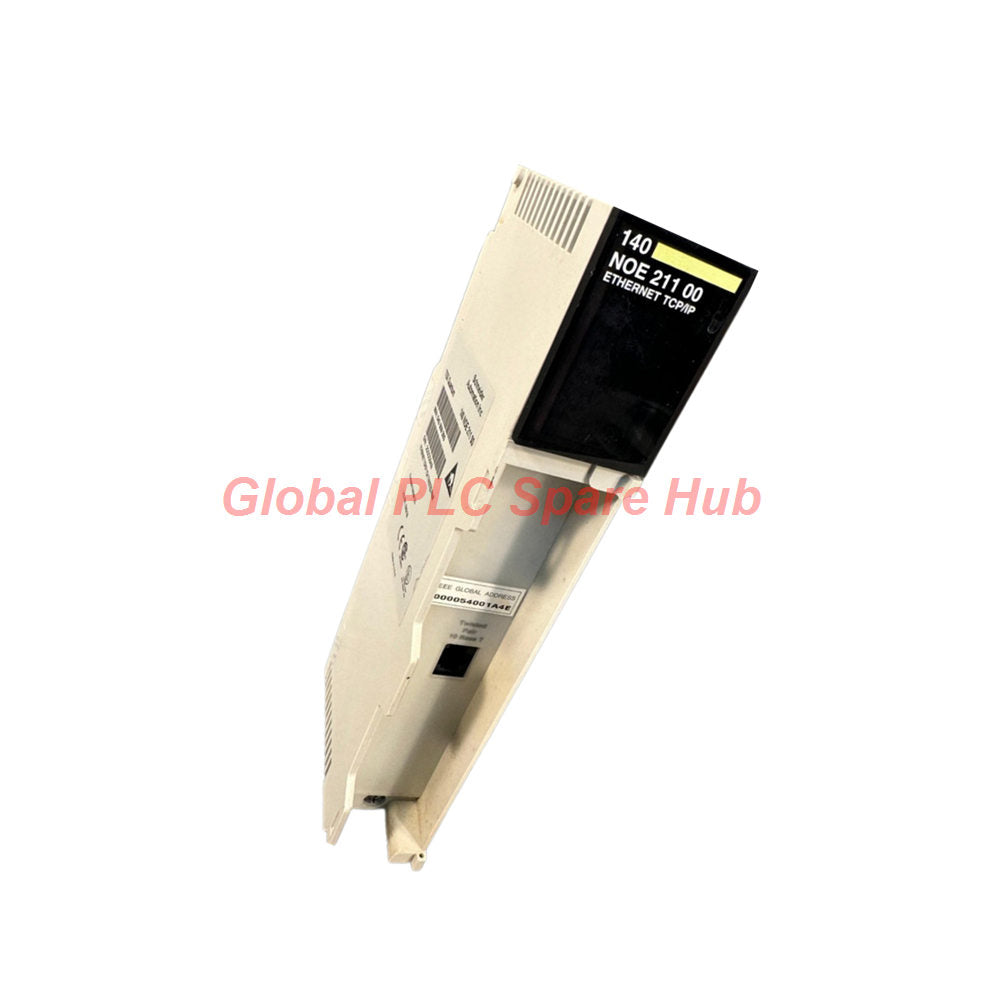

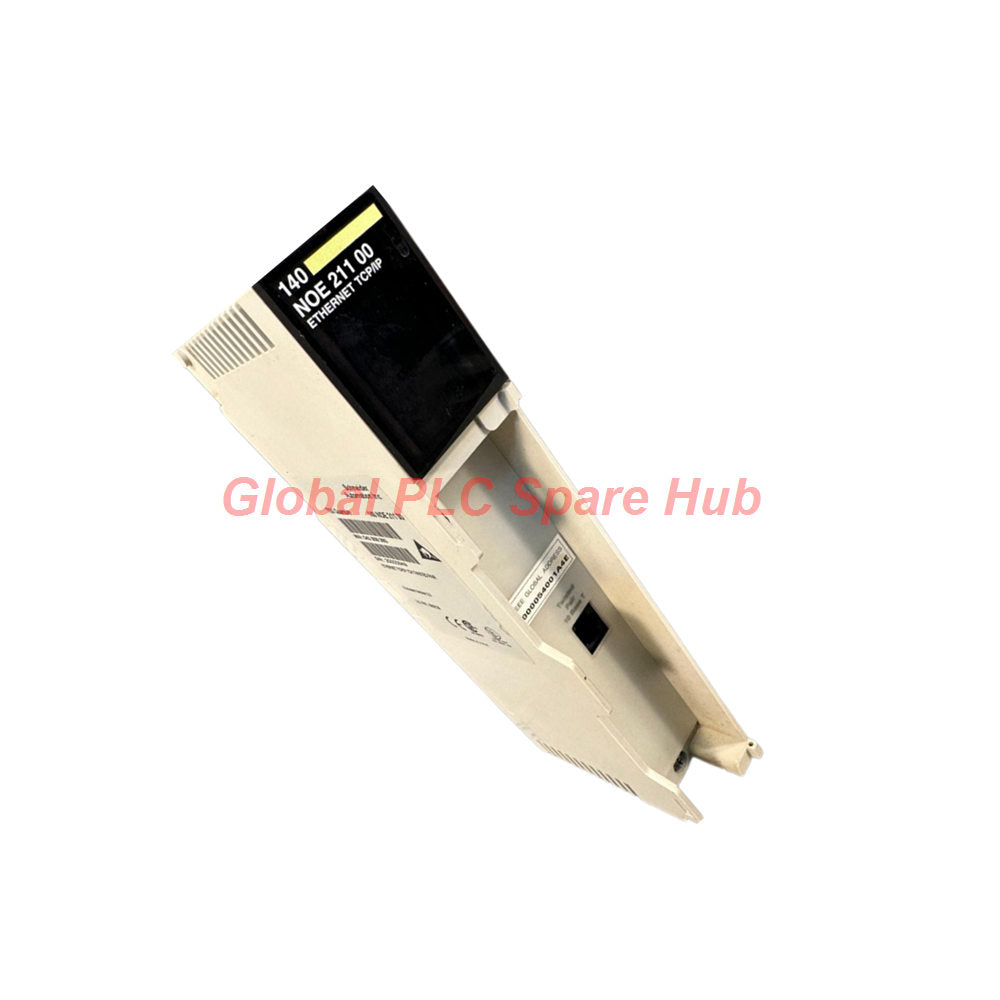

Módulo Ethernet TCP/IP Modicon Quantum 140NOE21100

Introducción del Producto

El 140NOE21100 funciona como una interfaz de red de alto rendimiento dentro de la legendaria plataforma de automatización Modicon Quantum. Este módulo de comunicación de grado industrial 140NOE21100 une controladores programables estándar con la infraestructura de intranet corporativa. Implementa opciones de medios físicos de par trenzado 10Base-T estables junto con la arquitectura TCP/IP nativa. Al ejecutar protocolos de mensajería Modbus abiertos sobre redes Ethernet, este transceptor garantiza determinismo y rápidos intercambios de datos para topologías de control de procesos.

Especificaciones Técnicas

• Marca: Schneider Electric / Modicon
• Número de parte del modelo: 140NOE21100
• Tipo de Producto: Módulo de Comunicación Ethernet
• Protocolo de Capa Física: Interfaz de cobre de par trenzado estándar 10Base-T.
• Protocolos de Capa de Aplicación: Estructuras de mensajería de servidor y cliente Modbus TCP/IP.
• Topología de Red: Configuración en estrella a través de conmutadores Ethernet industriales o sistemas de enrutamiento de concentradores.
• Umbral de Aislamiento: Aislamiento eléctrico estricto acoplado por transformador protege la lógica del backplane interno.
• Velocidad de Transmisión: Ancho de banda fijo de 10 Mbps ajustado para la estabilidad de control heredada.
• Modos de Direccionamiento: Asignación de IP estática o mapeo dinámico de servidor de red BOOTP/DHCP.
• Matriz de Diagnóstico LED: Luces indicadoras de estado visual en tiempo real para el estado del módulo y la actividad de transmisión.
• Consumo de Corriente del Backplane: Extrae energía directamente del módulo de fuente de alimentación del rack Quantum.

Equipo Objetivo y Escenas de Aplicación Industrial

La tarjeta de red 140NOE21100 se instala directamente en cualquier conjunto de backplane Modicon Quantum estándar. Conecta unidades de procesamiento con estaciones maestras de control de supervisión y adquisición de datos (SCADA), interfaces hombre-máquina (HMI) y sistemas de bases de datos empresariales. Los ingenieros de control integran este hardware en plantas de tratamiento de agua municipales, sistemas de automatización de subestaciones, operaciones de procesamiento por lotes químicos e instalaciones de procesamiento de minerales que requieren redes de monitoreo Modbus distribuidas continuas.

Capacidades de Diagnóstico y Operacionales

• Monitoreo del Estado de la Red: Las rutinas de diagnóstico internas verifican continuamente las colisiones de tramas, errores de paquetes y fallas de integridad de medios.
• Interrogación Basada en Web: Las funciones del servidor HTTP integrado permiten al personal técnico ver los parámetros de tiempo de ejecución a través de navegadores web.
• Verificación de Capa de Enlace: Los indicadores de actividad frontales diferencian entre el estado del enlace físico y el manejo activo de paquetes de datos.
• Integración del Sistema 1: Informa interrupciones de comunicación y fallas de hardware estructural directamente a los registros de alarma centrales.

La Opinión de Global PLC Spare HUB

Nuestro equipo técnico en Global PLC Spare HUB señala que el 140NOE21100 sigue siendo un activo vital para los diseños de plantas establecidos. Si bien los sistemas modernos enfatizan las velocidades gigabit, muchas plantas de proceso ejecutan código heredado altamente optimizado que prioriza la estabilidad predecible de 10Base-T sobre el ancho de banda excesivo. La pila TCP/IP interna de este módulo es muy robusta contra las tormentas de difusión. Mantener un inventario de repuesto de esta tarjeta Quantum específica evita costosos proyectos de reingeniería de red cuando la infraestructura antigua demanda reemplazos de mantenimiento confiables.

Logística, Entrega y Términos de Garantía

Guía de Instalación en Campo y Seguridad Operacional

• Verifique que la alimentación del backplane esté completamente apagada antes de insertar el módulo de comunicación en la ranura del chasis.
• Coloque el módulo firmemente hasta que las pestañas de bloqueo mecánicas superior e inferior encajen en su posición.
• Utilice cableado de par trenzado apantallado de categoría 5e o superior de alta calidad para combatir interferencias electromagnéticas severas.
• Mantenga los tendidos de cable de cobre sin repetir por debajo del límite de 100 metros para evitar la atenuación de la señal de red.
• Documente la dirección MAC asignada ubicada en la etiqueta del producto antes de insertar la unidad en recintos ciegos.

Preguntas Frecuentes (FAQ) de Experiencia de Expertos

Pregunta: ¿Cómo manejo las caídas de comunicación causadas por el tráfico pesado de red en esta tarjeta de 10 Mbps?

Respuesta: Aísle la red de control utilizando conmutadores industriales administrados para filtrar el tráfico de difusión corporativo y evitar que llegue al puerto del módulo.

Pregunta: ¿Qué significan los indicadores LED ámbar fijos en el panel frontal del módulo durante el funcionamiento?

Respuesta: Una indicación ámbar generalmente apunta a una falta de coincidencia de configuración, una falta de una dirección IP válida o un conflicto de IP duplicado activo en el segmento.

Pregunta: ¿Puede este módulo de red específico admitir la comunicación de enclavamiento inter-PLC de igual a igual a través de Ethernet?

Respuesta: Sí, ejecuta bloques de funciones de lectura/escritura Modbus MSTR para pasar tokens de enclavamiento de igual a igual entre backplanes Modicon separados.

Pregunta: ¿El módulo requiere conexiones de alimentación de 24 VCC externas separadas para hacer funcionar el transceptor del puerto Ethernet?

Respuesta: No, la tarjeta extrae su voltaje operativo interno directamente de los conectores del backplane a través de la fuente de alimentación del chasis principal.

Pregunta: ¿Cómo realizo un restablecimiento de fábrica si la dirección IP asignada se pierde y es inalcanzable?

Respuesta: Conéctese a través del puerto de programación del controlador local utilizando su software de ingeniería para ver o sobrescribir directamente la configuración de red.

Guía de Adquisición y Selección

Antes de confirmar su pedido, verifique que su disposición de rack tenga suficiente margen de potencia para una ranura de comunicación adicional. Revise sus medios de red actuales para asegurar la compatibilidad con los requisitos de 10Base-T, ya que los conmutadores modernos de fibra pura o gigabit pueden requerir una configuración de auto-negociación a 10 Mbps. Para sistemas que operan en entornos de alta vibración o corrosivos, comuníquese con Global PLC Spare HUB para verificar la compatibilidad específica del firmware que coincida con los números de versión de su procesador existente.
