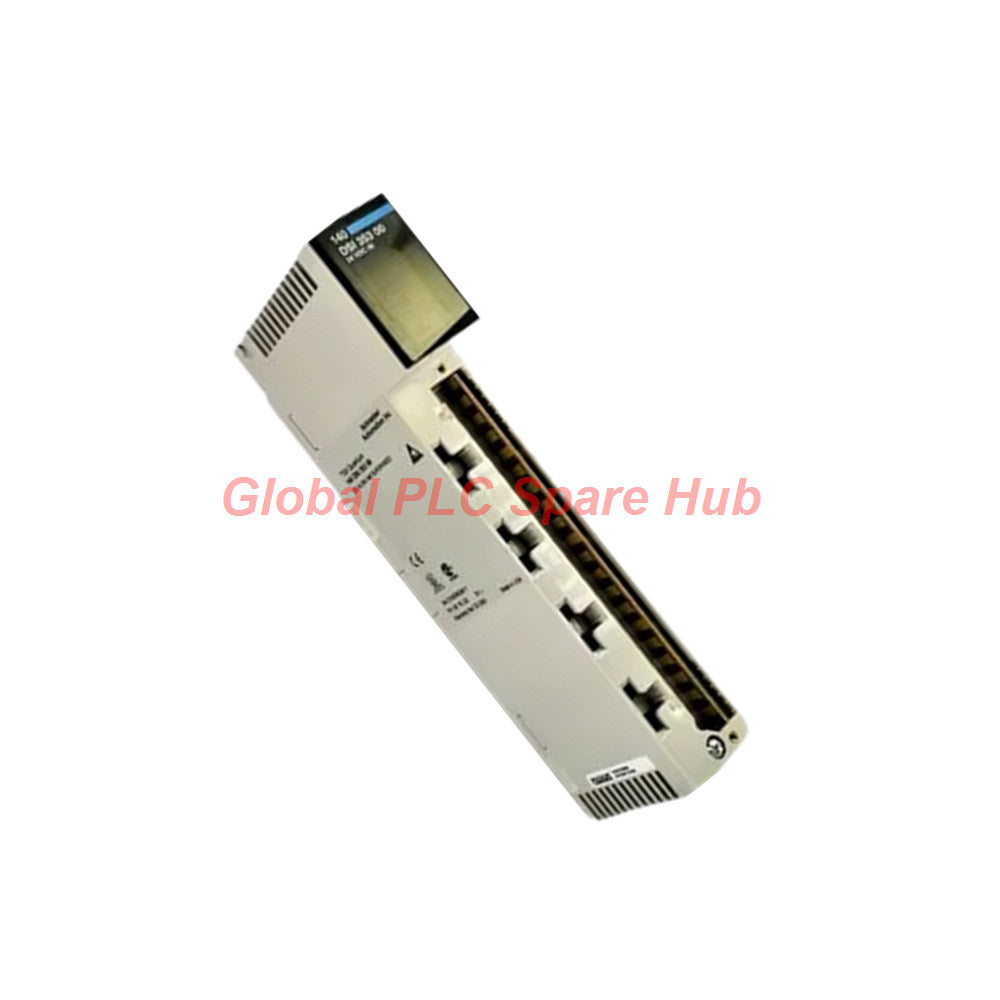

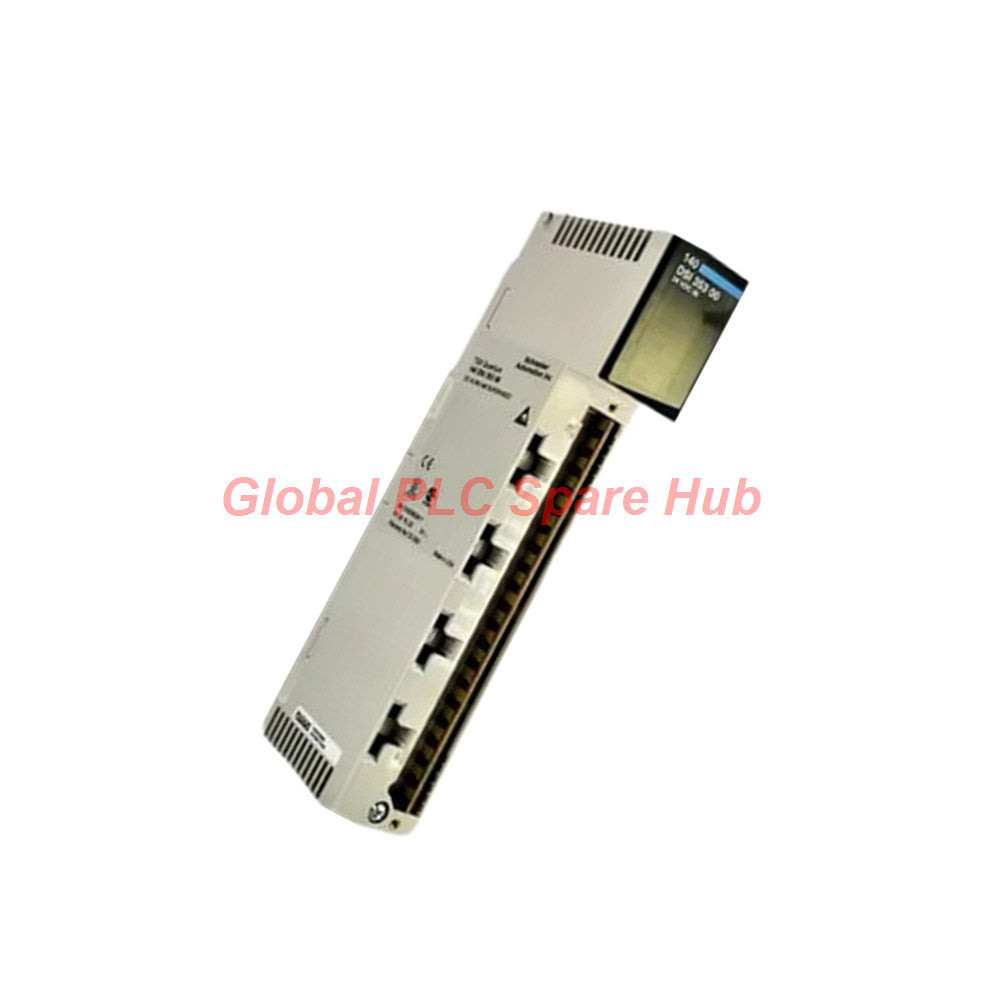

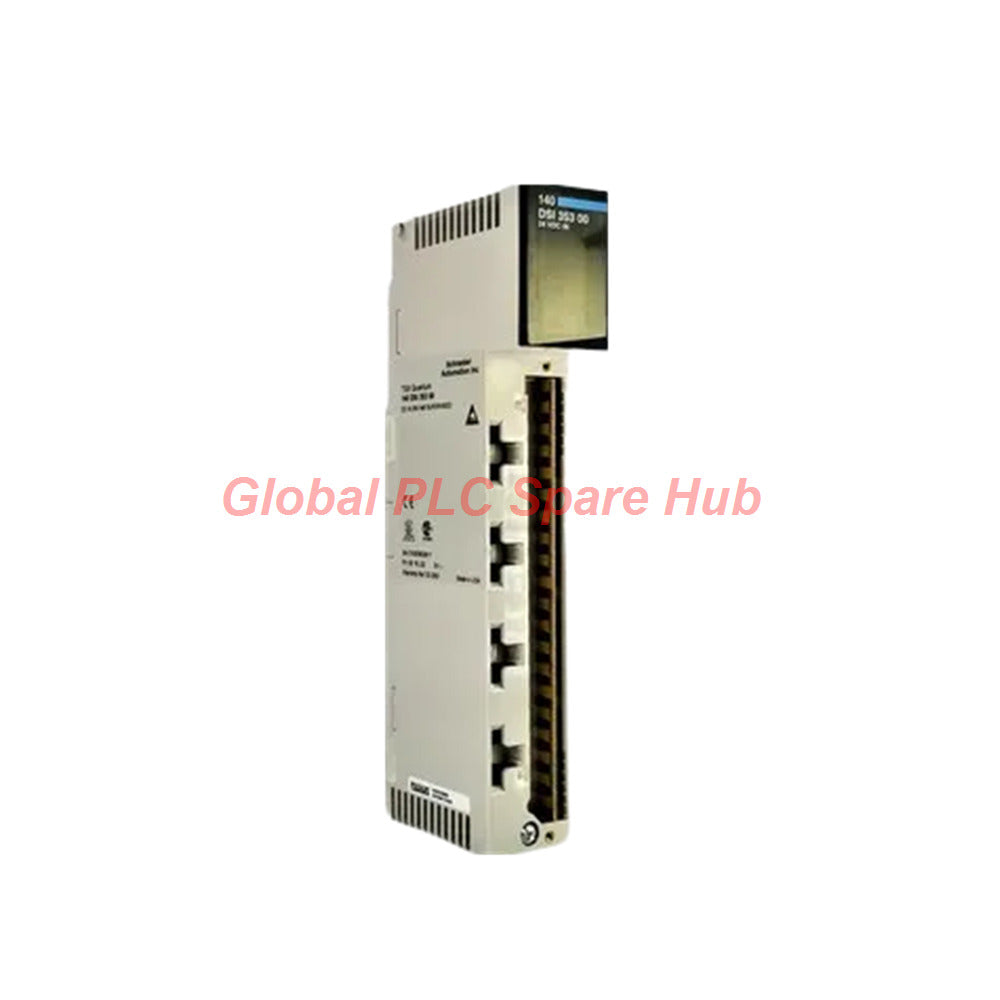

140DSI35300 Schneider Electric Modicon Quantum – 32 canales 24V CC

Descripción general del producto ejecutivo

El 140DSI35300 es un módulo de entrada discreta de corriente continua de bajo voltaje diseñado para el ecosistema de automatización Modicon Quantum. Diseñada para procesar señales de campo industriales con absoluta precisión, esta unidad de 32 canales interconecta dispositivos lógicos de sumidero positivo directamente con procesadores de control de servicio pesado. Construido para soportar interferencias eléctricas agresivas y umbrales térmicos fluctuantes, el 140DSI35300 garantiza una adquisición de señal determinista, salvaguardando las operaciones críticas de la planta contra tiempos de inactividad inesperados del proceso.

Matriz de especificaciones técnicas principales

Protocolos de instalación y despliegue

• Verifique que la alimentación del backplane de Quantum esté completamente desenergizada antes de insertar o extraer el módulo 140DSI35300.
• Inspeccione los conectores de borde chapados en oro en busca de oxidación o residuos para asegurar una continuidad eléctrica adecuada.
• Deslice la unidad horizontalmente en la ranura del chasis estándar designada hasta que las lengüetas de bloqueo encajen firmemente en su lugar.
• Asegure los tornillos mecánicos integrados superior e inferior para soportar fuertes vibraciones de la planta y asegurar la conexión a tierra interna del chasis.
• Conecte el cableado del sensor de campo con cuidado al bloque de terminales extraíble, manteniendo un blindaje adecuado contra el ruido electromagnético.

Diagnóstico avanzado y gestión de fallos

• Equipado con un LED de falla externa rojo (F) integrado para señalizar inmediatamente condiciones de campo anormales o anomalías de cortocircuito.
• Cuenta con un LED verde de comunicación de bus (Activo) dedicado para verificar el intercambio continuo de datos con el procesador Quantum central.
• Los LED de estado verdes individuales para los 32 canales proporcionan retroalimentación visual en tiempo real para los estados individuales de los sensores.
• La detección avanzada de cables rotos identifica fallas de circuito abierto en el campo antes de que se conviertan en interrupciones del proceso.

Dispositivos objetivo y escenarios de aplicación industrial

• Optimizado para el monitoreo continuo del control de procesos en refinerías petroquímicas, plantas de tratamiento de agua e instalaciones de generación de energía.
• Se interconecta sin problemas con sensores de proximidad de 24 V CC, detectores fotoeléctricos, interruptores de límite y salidas de relé de contacto seco.
• Se implementa eficazmente en nodos de automatización de alta densidad que requieren un seguimiento fiable de bucles de retroalimentación discretos.

Análisis y experiencia de campo de Global PLC Spare HUB

Las evaluaciones de ingeniería de campo revelan que el parpadeo intermitente de la entrada en canales de alta densidad generalmente se origina por una referencia a tierra incorrecta o fuentes de alimentación compartidas con cargas inductivas. Al operar el 140DSI35300 en zonas industriales pesadas, los técnicos de instrumentación deben asegurar fuentes de alimentación aisladas dedicadas para los sensores de campo y mantener cables blindados de par trenzado para eliminar completamente la interferencia de ruido de modo común.

Logística, contenido del paquete y términos de garantía

• Contenido del paquete: 1x módulo 140DSI35300, hoja de documentación de cumplimiento.
• Métricas del paquete: Dimensiones 12,28 x 1,77 x 6,42 pulgadas (31,2 x 4,5 x 16,3 cm); Peso neto 0,7 libras (0,3 kg).
• Cronograma de cumplimiento: Envío rápido garantizado en 24-48 horas.
• Socios de envío global: Tránsito seguro y expedito a través de FedEx, UPS y DHL.
• Cobertura de la garantía: Respaldado por una garantía de reemplazo integral de 12 meses que cubre defectos de fábrica y fallas de componentes.

Preguntas frecuentes

P: ¿Qué pasos específicos de solución de problemas se deben tomar si el LED de falla externa rojo se ilumina en el 140DSI35300?

R: Primero, inspeccione la fuente de alimentación de campo para confirmar que el voltaje se mantiene dentro del umbral de 20 a 30 V CC. Luego, examine el cableado de campo en busca de fallas a tierra o circuitos abiertos, y verifique que el módulo esté completamente asentado en el backplane de Quantum.

P: ¿Cómo selecciono el módulo de entrada de reemplazo correcto para arquitecturas Quantum heredadas?

R: Verifique la capacidad de la ranura de su sistema de control, el tipo de voltaje de entrada requerido (como lógica de sumidero de 24 V CC) y las restricciones de consumo de corriente del backplane. Asegurar una alineación exacta del número de pieza evita errores de compatibilidad durante la expansión del sistema.

P: ¿Puede el 140DSI35300 manejar entradas de pulso de alta frecuencia de contadores mecánicos rápidos?

R: No, este módulo está diseñado para la supervisión de estado discreto estándar con un tiempo de respuesta de hardware de 2,2 ms a 3,3 ms. Se deben usar módulos de contador de alta velocidad dedicados para trenes de pulsos rápidos.

P: ¿Por qué es crucial un blindaje adecuado al cablear los 32 canales de entrada?

R: Las instalaciones industriales cuentan con variadores de frecuencia pesados y cables de alto voltaje que generan interferencias electromagnéticas. El blindaje adecuado evita la inducción de voltaje parásito que podría activar cambios de estado falsos en las líneas de entrada sensibles de 24 V.

P: ¿Qué criterios deben seguir los equipos de mantenimiento al determinar si reparar o reemplazar un módulo de entrada defectuoso?

R: Si un canal experimenta daños persistentes en el acoplador óptico o fallas lógicas internas debido a una sobrecarga de voltaje, se recomienda el reemplazo inmediato del módulo para evitar problemas en cascada en el backplane y garantizar la seguridad de la planta.
