Módulo de salida de relé Schneider 140DRA84000 | Modicon Quantum de 16 puntos

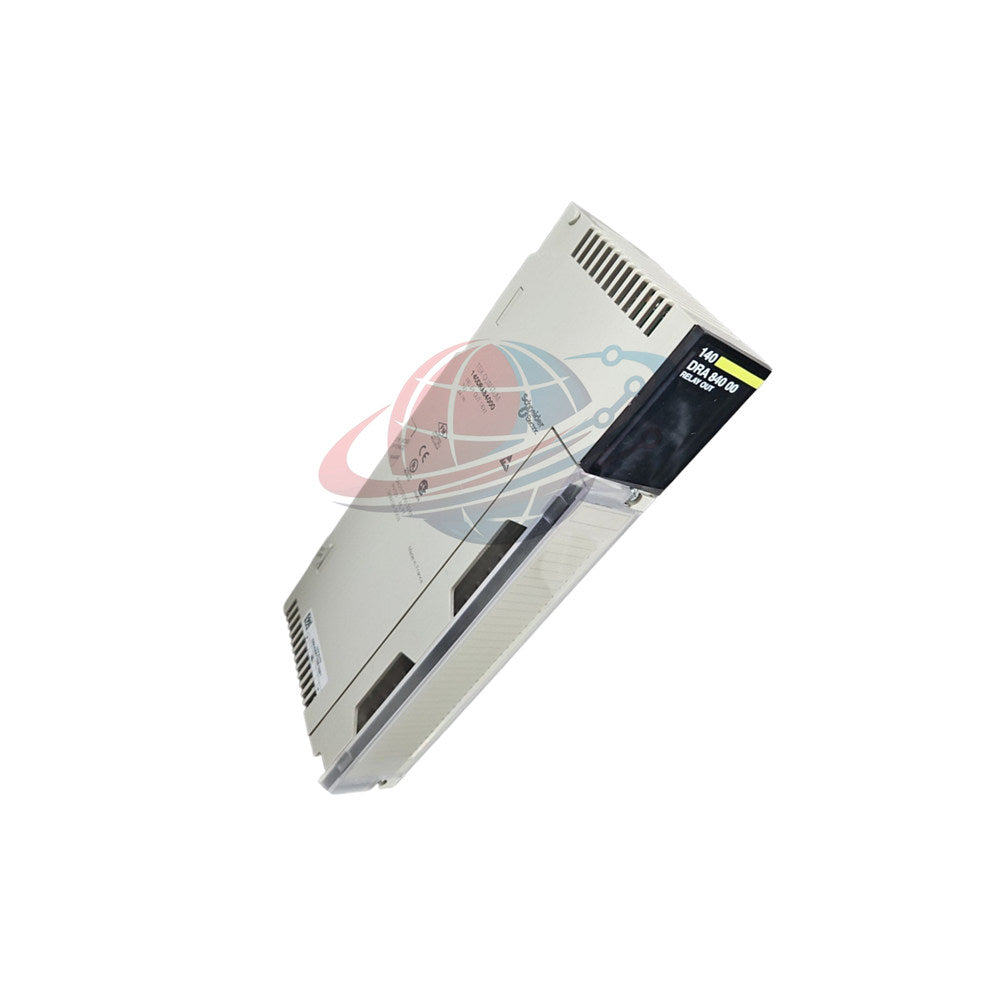

Módulo de Salida Discreta de Relé Schneider Electric 140DRA84000

El 140DRA84000 ofrece una conmutación de salida estable basada en relés para sistemas de automatización industrial y control PLC.

El módulo pertenece a la plataforma de automatización Modicon Quantum.

Su arquitectura de salida de relé de 16 puntos soporta un control de dispositivos de campo de alta fiabilidad.

El módulo combina un fuerte aislamiento eléctrico con una durabilidad de conmutación de grado industrial.

Los ingenieros implementan este módulo en plantas de proceso que requieren un rendimiento de salida discreta confiable.

El diseño de protección integrado mejora la estabilidad operativa a largo plazo en entornos hostiles.

Aspectos Destacados del Control Industrial

• 16 canales de salida de relé soportan aplicaciones de control distribuido.
• La conmutación basada en relés mejora la compatibilidad con múltiples tipos de carga.
• La supresión de sobretensiones integrada protege los circuitos de salida de campo.
• La alta resistencia de aislamiento mejora la fiabilidad del sistema eléctrico.
• La durabilidad del relé de grado industrial soporta la operación de conmutación continua.
• El tiempo de respuesta rápido mejora la eficiencia de la secuencia de automatización.
• Los diagnósticos LED simplifican las tareas de mantenimiento y resolución de problemas.
• La amplia compatibilidad de voltaje soporta cargas de CA y CC.

Perfil de Rendimiento Técnico

• Marca: Schneider Electric
• Serie: Modicon Quantum
• Modelo: 140DRA84000
• Tipo de Módulo: Módulo de Salida Discreta de Relé
• Canales de Salida: 16 salidas discretas
• Tipo de Contacto: 1 contacto de relé NA
• Forma de Contacto: Forma A
• Rango de Voltaje de Salida: 20-250 V CA
• Rango de Voltaje de Salida: 5-150 V CC
• Carga Mínima: 50 mA
• Corriente Máxima de Carga: 2 A resistiva
• Capacidad Máxima de Conmutación: 500 VA resistiva
• Corriente de Sobretensión: 10 A durante 10 ms capacitiva
• Tiempo Máximo de Respuesta: 10 ms ENCENDIDO / 20 ms APAGADO
• Durabilidad Mecánica: 10,000,000 ciclos
• Durabilidad Eléctrica: Hasta 200,000 ciclos
• Protección contra Sobretensiones: Varistor interno, 275 V
• Aislamiento de Canal: 1780 Vrms CA
• Aislamiento de Bus: 1780 Vrms CA / 2500 V CC
• Disipación de Energía: 5.5 W + factor de carga de salida
• Requisito de Corriente de Bus: 1100 mA
• Temperatura de Funcionamiento: 0°C a 60°C
• Temperatura de Almacenamiento: -40°C a 85°C
• Humedad: 95% sin condensación
• Altitud de Funcionamiento: Hasta 5000 m
• Peso Neto: 0.41 kg
• Formato del Módulo: Estándar

Capacidad de Protección y Certificación

• Módulo de automatización industrial con marca CE.
• Diseño conforme a UL 508.
• Arquitectura industrial certificada por CSA.
• Certificado FM Clase 1 División 2.
• Soporte de aplicación industrial aprobado por ABS.
• Cumplimiento de la compatibilidad electromagnética IEC.

Indicadores de Diagnóstico Integrados

• El LED verde ACTIVO confirma el estado de la comunicación del bus.
• El LED rojo FALLO identifica condiciones anormales externas.
• 16 LEDs verdes de estado proporcionan visibilidad de la actividad de salida.
• La indicación de diagnóstico incorporada mejora la eficiencia del mantenimiento.
• La visualización del estado del relé simplifica la resolución de problemas en campo.

Integración de Equipos Adecuada

• Sistemas PLC Modicon Quantum
• Armarios de control de procesos industriales
• Conjuntos de control de arrancadores de motor
• Paneles de conmutación de relés industriales
• Sistemas de automatización de distribución de energía
• Arquitecturas de control de parada de procesos
• Infraestructura de automatización de fábricas

Aplicaciones Industriales Recomendadas

• Instalaciones de producción de petróleo y gas
• Sistemas de automatización de generación de energía
• Plantas de procesos químicos
• Líneas de producción de fabricación
• Sistemas de automatización de tratamiento de agua
• Equipos de manipulación de materiales industriales
• Redes de control de señal discreta a nivel de planta

Información de Global PLC Spare HUB

El 140DRA84000 funciona eficazmente en entornos industriales que requieren una capacidad de conmutación de relé confiable.

El módulo se adapta a sistemas de automatización que exigen un fuerte aislamiento eléctrico y flexibilidad de salida.

Los ingenieros valoran su larga durabilidad de relé y su amplia compatibilidad de carga.

Los diagnósticos LED integrados mejoran la eficiencia en la resolución de problemas durante las operaciones de mantenimiento.

Su alta resistencia a la conmutación soporta cargas de trabajo continuas de automatización de procesos.

El módulo se integra de forma fiable en las arquitecturas de procesos de Modicon Quantum.

Recomendaciones de Implementación de Ingeniería

• Verificar el tipo de carga del relé antes de la puesta en marcha del sistema.
• Utilizar supresión de sobretensiones para dispositivos de campo inductivos.
• Mantener una ventilación adecuada del gabinete durante la operación de alta carga.
• Inspeccionar las conexiones de los terminales durante el mantenimiento programado.
• Confirmar que la corriente de carga se mantiene dentro de las especificaciones nominales.

Servicio de Envío y Garantía

• Envío rápido de pedidos en 24-48 horas.
• Envío mundial a través de FedEx, UPS y DHL.
• El embalaje de exportación protector mejora la fiabilidad del transporte.
• La manipulación industrial soporta proyectos de automatización global.
• Servicio de garantía de 12 meses incluido.
• Soporte técnico disponible para la integración del producto.

Preguntas Frecuentes Profesionales

¿Por qué se prefieren los módulos de salida de relé en aplicaciones de voltaje mixto?

Las salidas de relé soportan la flexibilidad de conmutación de cargas de CA y CC.

También simplifican la integración con equipos industriales heredados.

¿Cómo deben los ingenieros evaluar la durabilidad de la conmutación de relés?

Revisar cuidadosamente la frecuencia de conmutación, el tipo de carga y las condiciones de sobretensión.

Las aplicaciones de alto ciclo requieren estrategias de protección eléctrica estables.

¿Qué entornos se benefician de un fuerte rendimiento de aislamiento?

Las plantas industriales con alto ruido requieren una fuerte capacidad de aislamiento de canales.

El aislamiento mejora significativamente la estabilidad general del sistema de control.

¿Qué práctica de instalación mejora la vida útil de la salida de relé?

El uso de una supresión de carga adecuada reduce eficazmente el desgaste de los contactos.

La inspección rutinaria también mejora la fiabilidad de la conmutación a largo plazo.

¿Cómo deben los usuarios seleccionar módulos de salida discreta para la automatización de procesos?

Verificar primero el voltaje de conmutación, la demanda de corriente y el tiempo de respuesta.

Los módulos de relé son adecuados para aplicaciones que requieren una amplia compatibilidad de carga.

Recomendaciones de Selección

• Elija el 140DRA84000 para aplicaciones de conmutación industrial basadas en relés.
• Seleccione este módulo para entornos de carga de CA y CC mixtas.
• Utilice salidas de relé donde el aislamiento eléctrico sea crítico.
• Elija módulos Modicon Quantum para la infraestructura de automatización de procesos.
• Verifique los requisitos del ciclo de conmutación antes de la implementación.
• Confirme la compatibilidad de carga durante las etapas de diseño del sistema.
