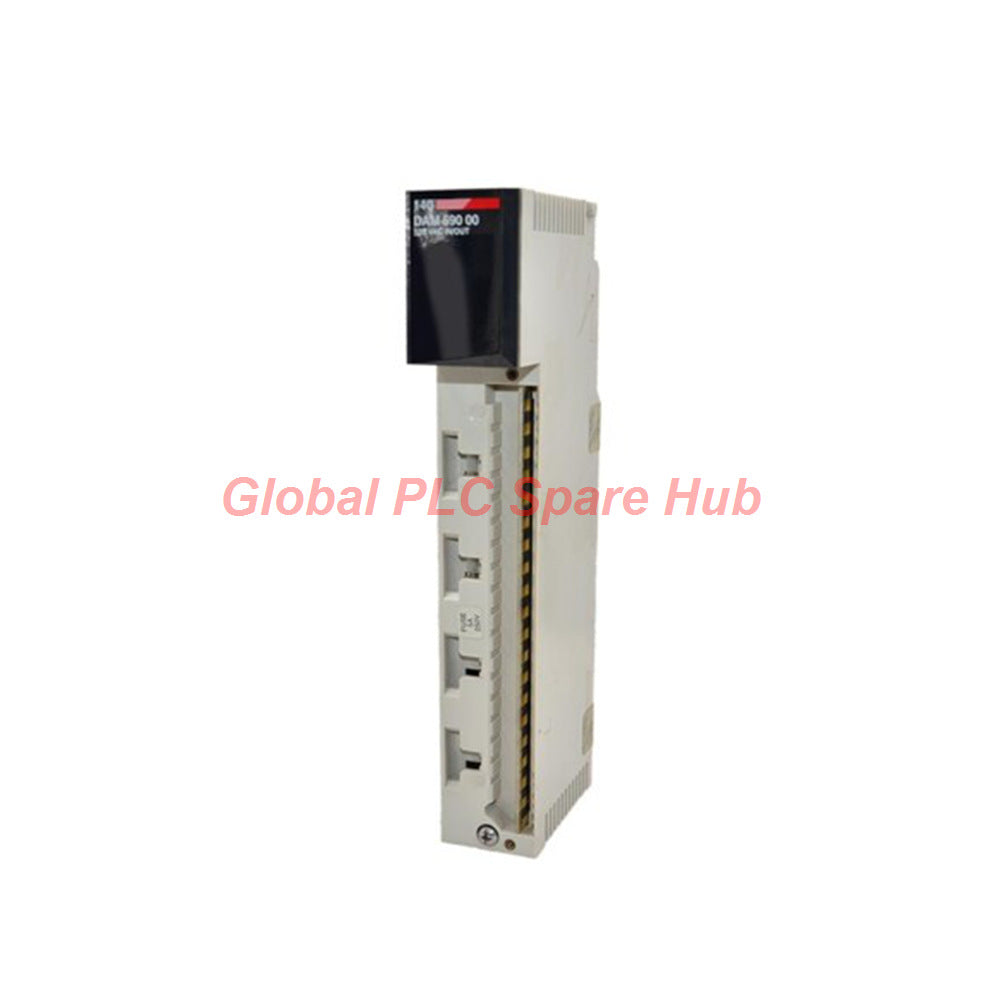

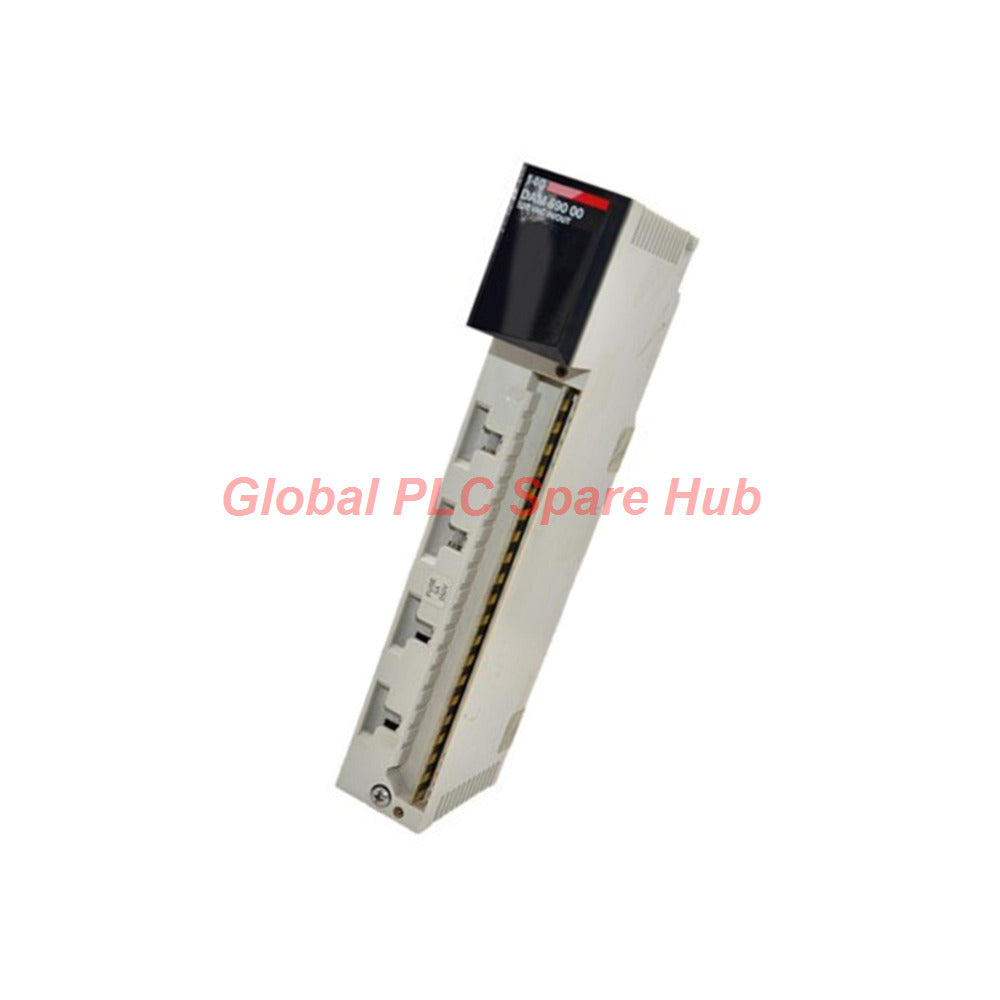

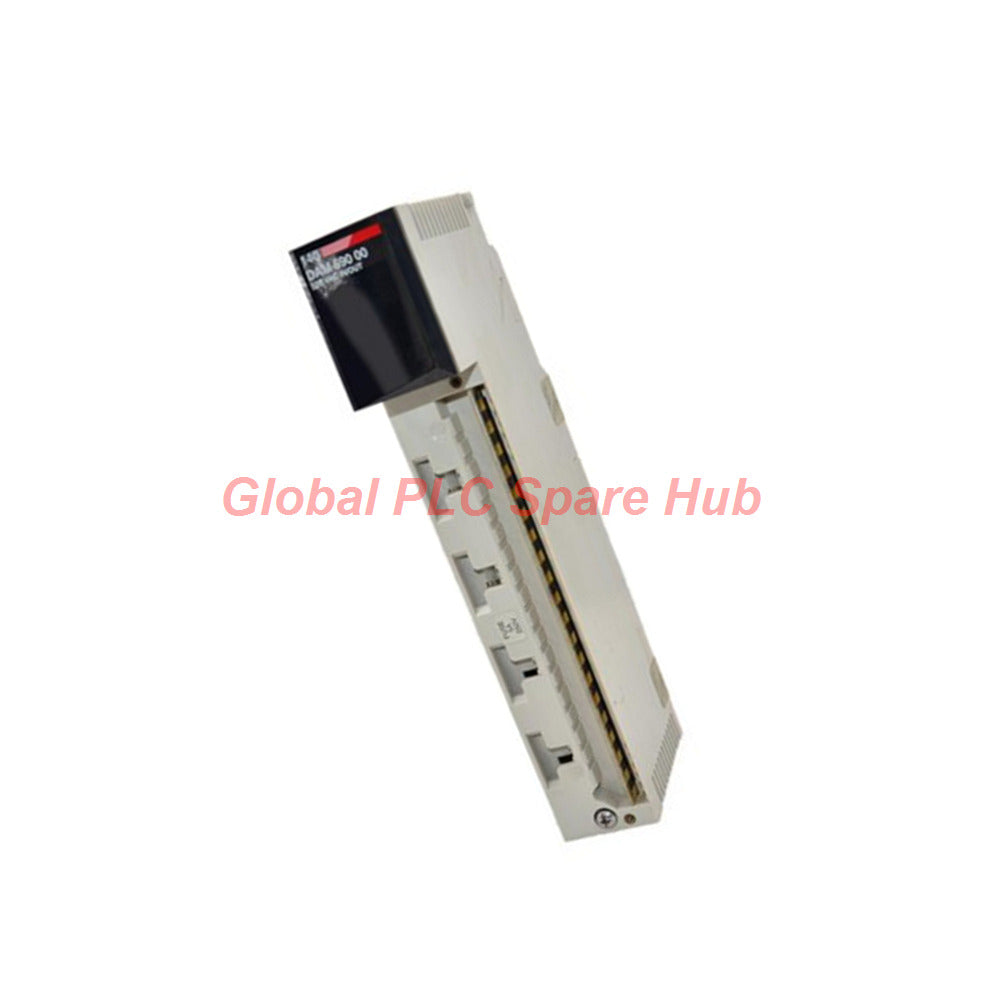

140DAM59000 Schneider Modicon Quantum 115V AC Discrete Mixed IO Module

140DAM59000 Módulo de E/S Mixta Discreta 115V CA Schneider Modicon Quantum

Manufacturer: Schneider Electric
Product No.: 140DAM59000
Condition： En stock
Product Type: Módulo de E/S Mixtas
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general

El Schneider Electric 140DAM59000 es un módulo de E/S discreta mixta de alta densidad diseñado para arquitecturas de control de alta disponibilidad dentro de la plataforma Modicon Quantum. Al combinar 16 entradas discretas de CA de 115 V y 8 salidas de CA de estado sólido en una sola tarjeta de rack, el 140DAM59000 reduce el consumo de ranuras de rack al tiempo que mantiene una conmutación de señal rápida y una supresión de transitorios.

Arquitectura funcional y capacidades principales

Integración de densidad de E/S: Combina 16 entradas de CA y 8 salidas de CA de estado sólido dentro de una ranura estándar de Modicon Quantum.
Agrupación de canales: Entradas divididas en 2 grupos de 8 puntos; salidas de estado sólido divididas en 2 grupos de 4 puntos.
Rendimiento de conmutación de salida: El diseño de salida de estado sólido maneja altas corrientes de irrupción (hasta 45 A de pico por grupo) con cero desgaste de contacto.
Protección en tarjeta: Las redes de supresión RC integradas combinadas con fusibles de protección de grupo de 5 A mitigan los transitorios inductivos de alto dV/dt.
Señalización de estado completa: Los LED de estado individuales proporcionan detección de errores de entrada a nivel de punto, monitoreo del circuito de salida y verificación de la comunicación del bus.

Matriz de parámetros técnicos

Categoría de ingeniería	Especificación técnica
Identificación de hardware	Marca: Schneider Electric \| Modelo: 140DAM59000 \| Línea: Modicon Quantum
Características del circuito de entrada	16 canales (115 V CA nominal, 47–63 Hz); voltaje de estado ON 79–132 V CA; voltaje de estado OFF 0–20 V CA; impedancia de entrada 14.4 kΩ.
Rendimiento del circuito de salida	8 canales de CA de estado sólido (85–132 V CA típicos); corriente máxima 4 A/punto, 8 A/grupo, 8 A/módulo; corriente de carga mínima 5 mA; caída de voltaje máxima <1.5 V.
Resistencia a transitorios e irrupciones	Clasificación dV/dt de 400 V/µs; capacidad de sobretensión de salida de corta duración de hasta 45 A (clasificación de grupo de 1 ciclo); corriente de fuga máxima 2.1 mA (entrada) / 2 mA (salida).
Tiempo de respuesta	Transición de entrada: 4.9–0.75 ms (OFF a ON), 7.3–12.3 ms (ON a OFF); velocidad de conmutación de salida: <= 0.5 ms bidireccional.
Aislamiento y protección	Rigidez dieléctrica de canal a bus de 1780 Vrms (1 min); aislamiento de grupo a grupo de 1000 Vrms; fusibles internos de grupo de 5 A en los canales de salida.
Perfil de potencia y térmico	Consumo de backplane: 250 mA; Disipación de potencia: 5.5 W + (1.1 x corriente de carga total); Rango de operación: 0 °C a 60 °C (32 °F a 140 °F).
Resistencia ambiental	Protección ESD IEC 801-2 (4 kV contacto / 8 kV aire); inmunidad RF IEC 801-3 (10 V/m de 80–1000 MHz); altitud de operación <= 5000 m.

Equipo objetivo y aplicaciones industriales

Centros de control de motores (MCC) industriales pesados: Interfaz con contactos auxiliares de CA de 115 V, bobinas de arranque directo en línea e interruptores de retroalimentación de estado.
Automatización de procesos térmicos: Impulsa contactores de estado sólido y elementos calefactores de CA que requieren ciclos de conmutación rápidos sin fatiga del relé mecánico.
Control de patines neumáticos e hidráulicos: Gestiona válvulas solenoides de CA de 115 V de alto rendimiento en procesos de lotes continuos.
Servicios públicos y sistemas auxiliares: Lee interruptores de límite y activa alarmas de interbloqueo en instalaciones de tratamiento de agua, HVAC y torres de enfriamiento.

Instalación de hardware y procedimiento de cableado

Asegúrese de que la fuente de alimentación del backplane esté aislada antes de insertar o retirar la tarjeta 140DAM59000 del rack Quantum.
Confirme la orientación correcta y empuje firmemente la tarjeta en la ranura hasta que el pestillo de montaje superior se bloquee de forma segura.
Conecte el cableado de campo al bloque de terminales, manteniendo una clara separación entre los grupos de entrada de CA y los circuitos de salida de estado sólido.
Verifique que el voltaje de alimentación de CA externa permanezca estrictamente dentro del rango de operación de 85–132 V CA antes de encender los circuitos de campo.

Flujos de trabajo de puesta en marcha y mantenimiento

Inspeccione el LED activo (verde) al inicio del sistema para confirmar la comunicación establecida a través del bus del backplane.
Verifique el LED rojo (F) del panel frontal para identificar inmediatamente la falta de alimentación de línea externa o un fusible de salida quemado.
Utilice los LED de estado de punto de doble color (Verde = ON, Rojo = Falla) para identificar anomalías individuales del canal de campo sin medidores externos.
Reemplace los fusibles de protección de grupo de salida de 5 A quemados a través de los clips de fusibles internos de fácil acceso durante las paradas de mantenimiento programadas.

Compatibilidad del sistema y asignación de software

Totalmente compatible con los racks de E/S estándar de Modicon Quantum y las arquitecturas de caída de E/S remotas.
Consume 1 palabra de entrada (16 bits) y 0.5 palabra de salida (8 bits) en las tablas de direcciones de memoria del PLC.
Compatible de forma nativa con los entornos de programación EcoStruxure Control Expert (anteriormente Unity Pro) y Concept.

Estándares y cumplimiento normativo

Certificación UL 508 y CSA C22.2 No 142 para la seguridad de equipos de control industrial.
Aprobado por FM Clase 1 División 2 para operaciones en ubicaciones peligrosas.
Cumplimiento CE, cUL y EMC global según los marcos estándar IEC 801-2 e IEC 801-3.

Visión de Global PLC Spare HUB

Al implementar la tarjeta 140DAM59000 en aplicaciones de válvulas de CA de alto ciclo, los técnicos de campo ocasionalmente reportan lecturas falsas de estado "siempre ENCENDIDO" en los canales de salida. En nuestra experiencia, esto rara vez es una falla de hardware del 140DAM59000. Debido a que las salidas de triac/tiristor de estado sólido presentan una corriente de fuga en estado APAGADO de hasta 2 mA, las cargas de baja potencia, como las bobinas de relé de alta impedancia o las luces piloto LED, pueden permanecer energizadas o vibrar. Colocar una resistencia de purga de carga (típicamente 10 kΩ, 5W) en paralelo a través de la carga de campo reduce eficazmente los voltajes de estado APAGADO a cero, evitando el disparo fantasma y extendiendo la confiabilidad del sistema.

Logística, embalaje y alcance de la garantía

Condición de suministro: Módulo Schneider Electric 140DAM59000 empacado de fábrica en un embalaje protector disipador de estática.
Envío exprés global: Procesamiento de pedidos con envío en 24–48 horas a través de FedEx, UPS o DHL express.
Protección de garantía: Totalmente respaldado por una garantía de reemplazo completa de 12 meses que cubre el rendimiento en campo.

Lista de verificación de selección de ingeniería y compra

Verificación del nivel de voltaje: Asegúrese de que los dispositivos de campo operen de forma nativa a 115 V CA. No conecte instrumentos de campo de CC a esta tarjeta.
Requisitos de carga mínima: Confirme que los dispositivos de carga conectados consuman al menos 5 mA para garantizar la conmutación de apagado de la salida.
Presupuesto de corriente total: Asegúrese de que la carga total del grupo no exceda los 8 A continuos, aunque los puntos individuales soporten hasta 4 A.

Preguntas frecuentes

¿Por qué un LED de canal se pone rojo en el panel frontal?

Un LED de punto rojo señala una falla detectada en el lado del campo en ese canal específico, como un cable abierto o una pérdida de voltaje de campo.

¿Puedo mezclar diferentes fases de CA en los dos grupos de entrada?

Sí, debido a que los dos grupos de entrada están aislados, puede alimentar fases de CA separadas siempre que cada grupo se mantenga dentro de los límites de 115 V CA.

¿Qué causa que un canal de salida no se apague por completo?

Las salidas de estado sólido requieren una corriente de carga mínima de 5 mA. Las cargas muy pequeñas pueden permanecer activas debido a la corriente de fuga de 2 mA en estado APAGADO.

¿Cómo manejo las altas sobretensiones inductivas al conmutar grandes contactores de CA?

La tarjeta cuenta con filtros RC incorporados y una clasificación dV/dt de 400 V/µs, pero agregar un MOV externo a través de grandes bobinas inductivas proporciona una protección óptima a largo plazo.

¿Es el 140DAM59000 intercambiable en caliente en un rack Quantum activo?

Si bien los racks Quantum admiten RIOS (Extracción con alimentación) bajo configuraciones de controlador específicas, la práctica estándar dicta la eliminación de la alimentación de campo y la alimentación del bus antes de intercambiar módulos.
