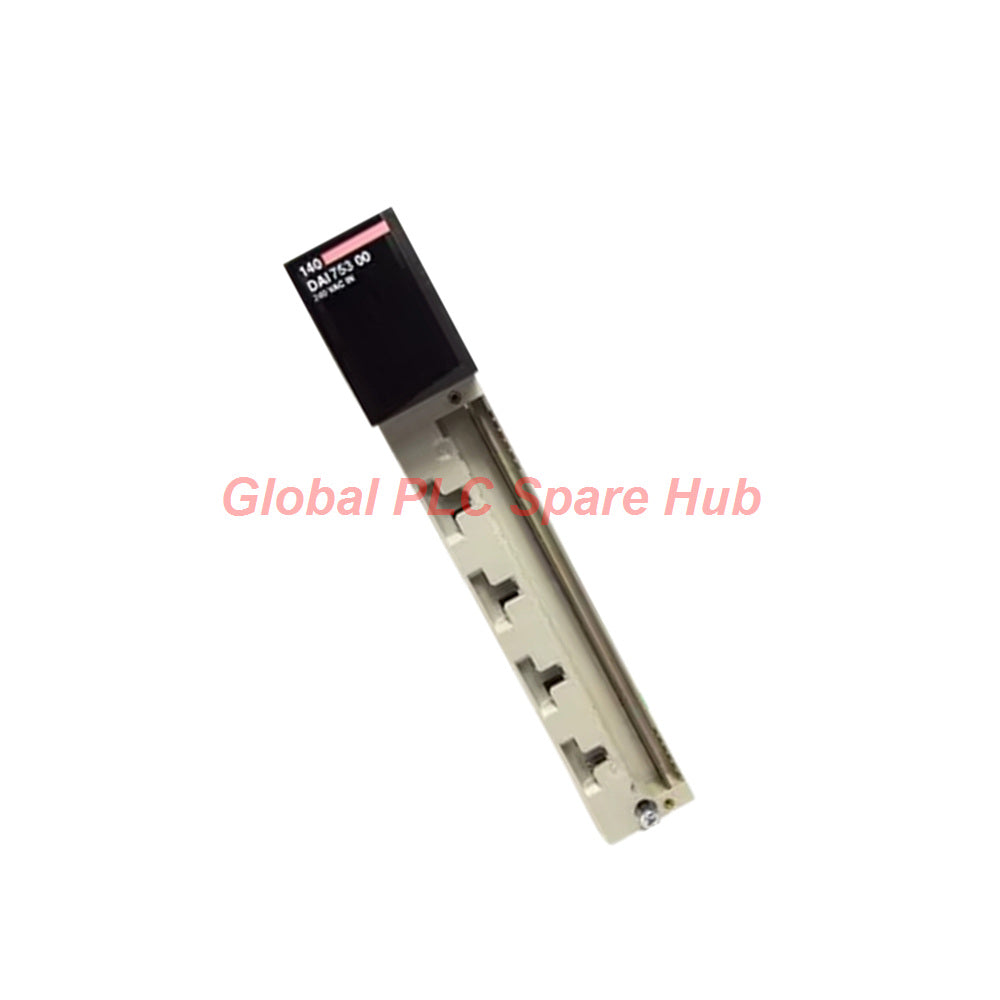

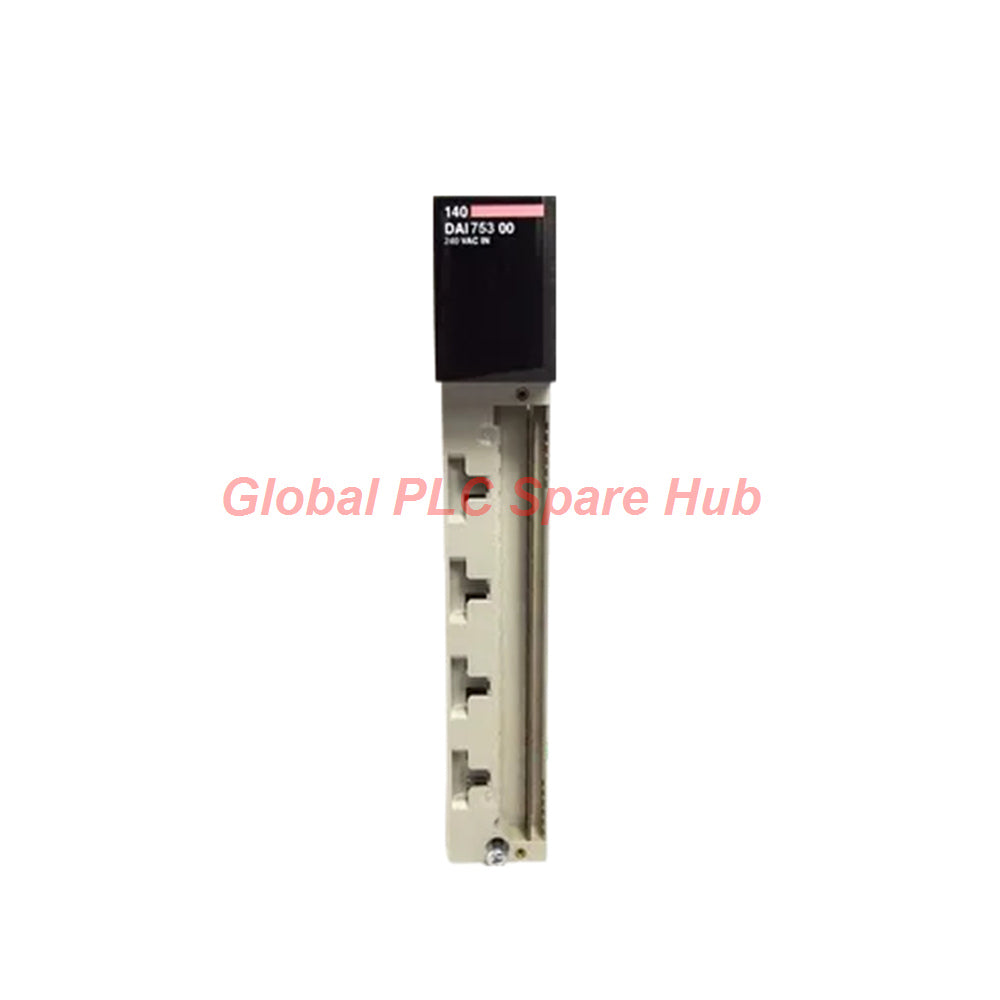

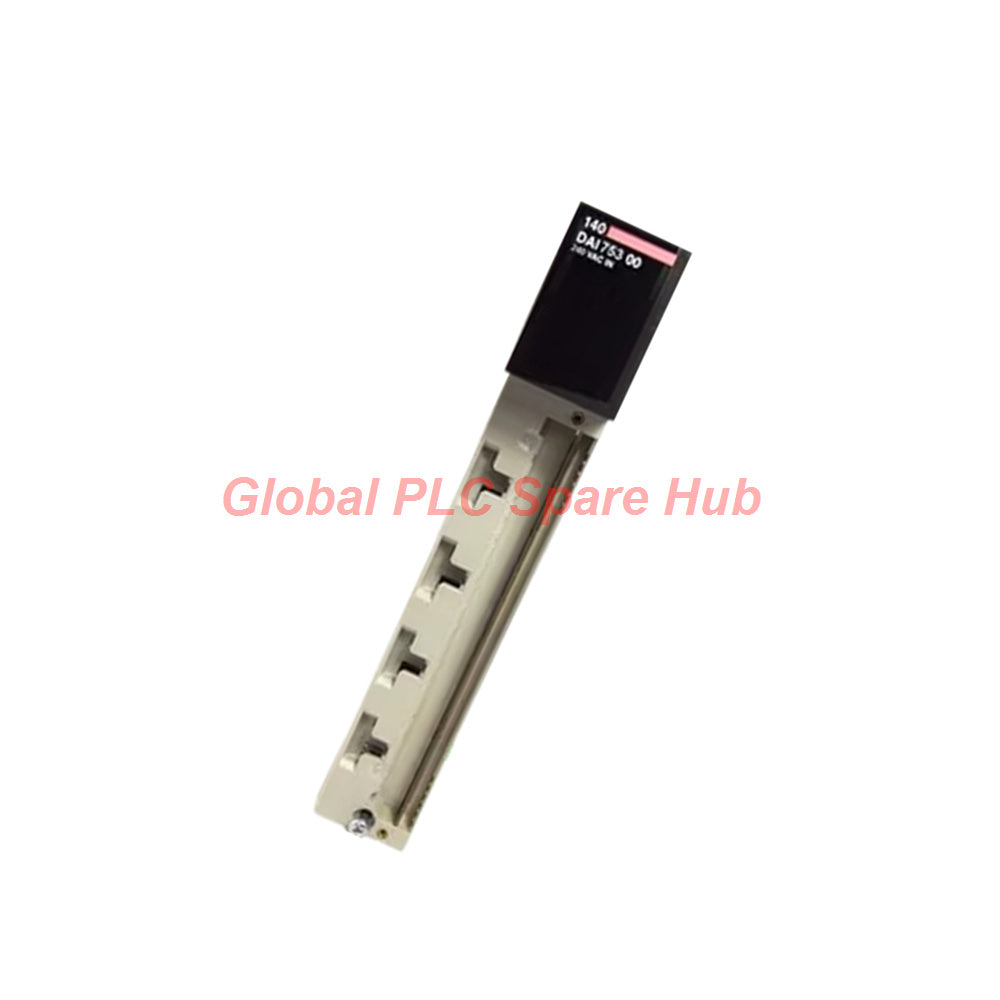

Módulo de entrada discreta 140DAI75300 | Quantum 230V CA

Descripción técnica: Módulo de entrada discreta 140DAI75300

El 140DAI75300 es un módulo de entrada discreta de alta densidad diseñado para la plataforma de automatización Schneider Electric Modicon Quantum. Diseñado para procesar 32 canales de señales de 230 V CA, este módulo es fundamental para los sistemas de control distribuido (DCS) industriales a gran escala. Proporciona un aislamiento robusto y tiempos de respuesta rápidos, lo que garantiza una supervisión fiable del estado en entornos complejos y críticos para la energía.

Arquitectura operativa

• Densidad de canales: 32 entradas discretas organizadas en 4 grupos aislados.
• Tensión de entrada: 230 V CA (rango de funcionamiento: 165 V–264 V a 57–63 Hz).
• Características de respuesta: Transición optimizada de apagado a encendido (4,9 ms) y de encendido a apagado (7,3 ms–12,3 ms).
• Seguridad eléctrica: Aislamiento de 1780 Vrms entre grupos de canales y el bus del backplane.
• Compatibilidad: Totalmente compatible con los paquetes de software Unity Pro, Concept y ProWORX 32.

Información de Global PLC Spare HUB

Global PLC Spare HUB reconoce el 140DAI75300 como la columna vertebral para la gestión de interfaces de CA de alto voltaje en sistemas Quantum antiguos y modernos. Nuestro análisis de ingeniería sugiere que este módulo es el más adecuado para plantas de fabricación pesada, procesamiento químico y distribución de energía municipal donde se requiere un monitoreo de señales de entrada de CA de alta densidad para impulsar la lógica de seguridad de toda la planta.

Características de diagnóstico y mantenimiento

• Retroalimentación local: Cuenta con una completa pantalla de 34 LED: 32 indicadores de estado verdes, 1 enlace de bus activo verde y 1 indicador de fallo externo rojo.
• Aislamiento de fallos: La visibilidad inmediata del estado a nivel de canal ayuda a solucionar rápidamente los problemas de cableado de campo o los fallos del sensor.
• Protección de hardware: La gestión de sobretensiones y la resistencia a EMI (hasta 10 V/m) integradas mantienen la integridad de la señal en entornos eléctricamente ruidosos.

Logística, garantía y soporte

• Envío acelerado a todo el mundo: FedEx, UPS y DHL.
• Tiempo de manipulación: Procesamiento de pedidos en 24–48 horas.
• Garantía de calidad: Componentes originales estándar de fábrica.
• Garantía de rendimiento: Incluye una garantía completa de 12 meses.

Preguntas frecuentes profesionales

P: ¿Qué significa el indicador LED rojo "F" en este módulo?
R: El LED rojo de fallo se ilumina cuando el módulo detecta un error de configuración externo, una infracción del umbral de voltaje o una pérdida de comunicación interna con el bus del procesador.

P: ¿Puedo usar este módulo si la frecuencia de mi línea fluctúa entre 50 Hz y 60 Hz?
R: Sí, el módulo está específicamente clasificado para 47 Hz a 63 Hz, lo que lo hace adecuado para aplicaciones globales con frecuencias de red eléctrica variables.

P: ¿Cuál es el beneficio del aislamiento de grupo de 4 canales?
R: El aislamiento basado en grupos evita que un cortocircuito en un grupo de entrada se propague a otros grupos, minimizando eficazmente el tiempo de inactividad durante fallas eléctricas.

P: Guía de selección: ¿Cómo elijo entre los diferentes módulos de entrada Quantum?
R: Seleccione este modelo si sus dispositivos de campo funcionan a 230 V CA. Si su planta utiliza lógica de 24 V CC, este módulo no será compatible; siempre verifique el voltaje de su campo antes de la integración.

P: ¿Cuál es la mejor práctica para la fiabilidad del módulo a largo plazo?
R: Evite exceder la altitud de funcionamiento de 5000 m y asegúrese de que la ventilación del armario mantenga una temperatura ambiente inferior a 60 °C para evitar el envejecimiento prematuro del condensador.
