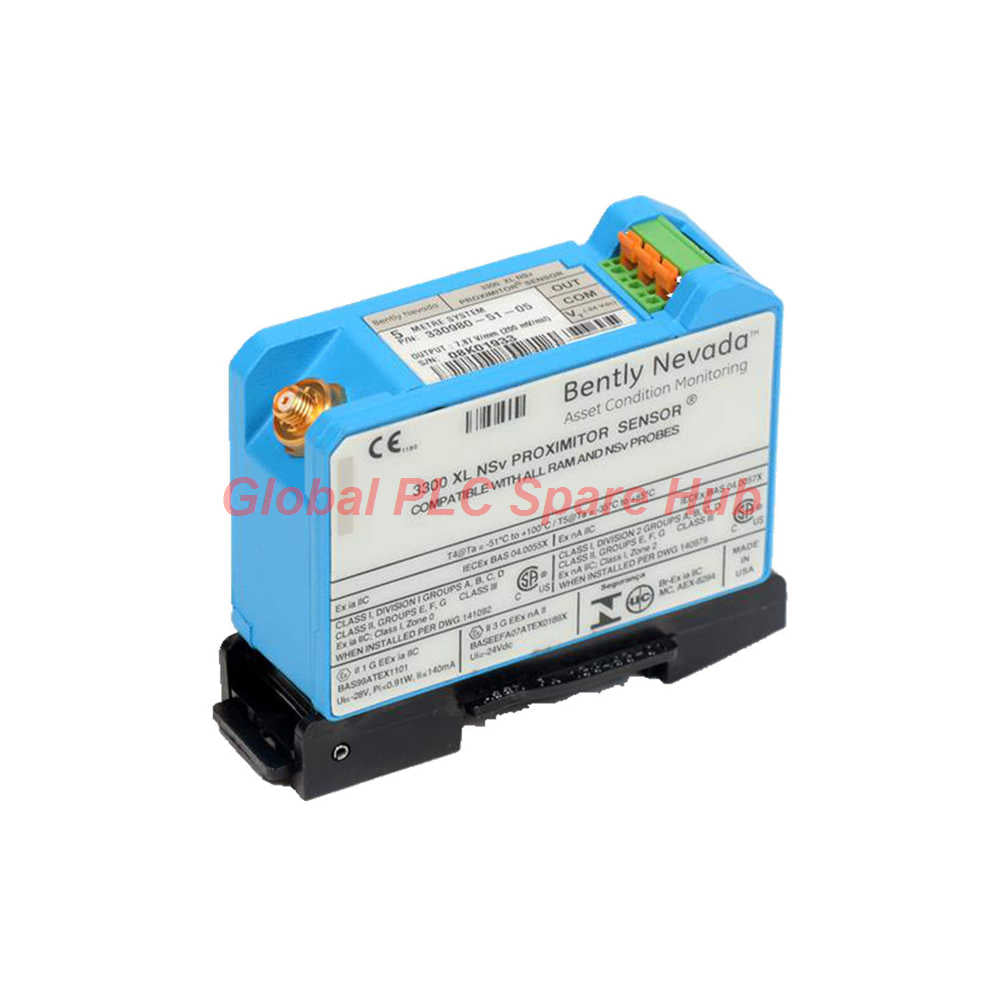

12237-02 Proximitor Serie 7000 de Bently Nevada | Sensor de vibración

Arquitectura del sensor y contexto del sistema

El 12237-02 funciona como una unidad proximitor de precisión de la serie 7000 diseñada por Bently Nevada. Concebido para la medición de desplazamiento sin contacto, este módulo de estado sólido procesa señales de alta frecuencia para evaluar la vibración y la posición del eje con una fidelidad excepcional.

Especificaciones técnicas y perfil metrológico

• Marca y modelo: Bently Nevada 12237-02 (Proximitor serie 7000)
• Longitud eléctrica del sistema: Calibrado para un bucle combinado de longitud eléctrica de 20 pies (aprox. 6 metros) con una punta de sonda de la serie 300
• Principio de medición: Transducción por corrientes de Foucault sin partes móviles, eliminando el desgaste mecánico
• Respuesta en frecuencia: CC (0 Hz) a 10 kHz para el seguimiento de la posición estática y el movimiento dinámico
• Rango operativo lineal: Diseñado para aplicaciones con rango lineal de 40 a 50 milésimas de pulgada
• Arquitectura del sistema: Opera como parte de un bucle completo que comprende una sonda, un cable de extensión y un proximitor; compatible con los sistemas de monitoreo de las series 7200 y 9000

Integración mecánica y protocolo de cableado

1. Monte el 12237-02 de forma segura dentro de gabinetes de instrumentos industriales estándar o racks de vibración.
2. Conecte la sonda de proximidad y el cable de extensión de alta frecuencia correspondientes, asegurando un blindaje coaxial adecuado.
3. Verifique que las conexiones BNC y de terminales estén libres de oxidación y bien ajustadas para evitar bucles de tierra.
4. Compruebe el voltaje de entrehierro estático (rango de -1 a -18 VCC) durante el encendido inicial para confirmar la holgura mecánica correcta.

Diagnóstico en tiempo real y monitoreo operativo

La unidad emite continuamente señales de CC crudas sin búfer proporcionales a la distancia del entrehierro, lo que permite a los sistemas de monitoreo realizar un seguimiento de la amplitud máxima de vibración, los componentes de frecuencia y los ángulos de fase. Proporciona una detección temprana de desequilibrio del rotor, inestabilidad de aceite (oil whirl) y cambios en la línea central del eje antes de que ocurra un fallo mecánico.

Equipos objetivo y escenarios de aplicación industrial

Los ingenieros de planta despliegan este proximitor en turbomaquinaria industrial de tamaño mediano, compresores de aire centrífugos, sopladores industriales, bombas de turbina verticales y sistemas auxiliares (balance-of-plant) que requieren una telemetría de vibración confiable.

Perspectiva de Global PLC Spare HUB

Nuestros especialistas en equipos rotativos enfatizan que mantener la longitud exacta del bucle eléctrico de 20 pies es crítico para la precisión del ángulo de fase. En un proyecto reciente de revisión de compresores en Xiamen, la instalación del módulo original 12237-02 restauró la linealidad de la señal y eliminó la deriva errática de la línea base causada por un desajuste de impedancia.

Términos de envío, cumplimiento y garantía

• Entregado en un empaque seguro y estándar de fábrica para evitar daños durante el tránsito.
• Despacho global rápido ejecutado en un plazo de 24 a 48 horas.
• Transportado a través de transportistas internacionales de confianza, incluyendo FedEx, UPS y DHL.
• Respaldado por nuestra garantía operativa integral de 12 meses.

Preguntas frecuentes y guía de compra profesional

P: ¿Puedo usar cables de extensión de diferentes longitudes con este sistema de proximitor de 20 pies?

R: No, mezclar longitudes de cable desajustadas altera la sintonización resonante del circuito e introduce errores de calibración en las mediciones de ángulo de fase y vibración.

P: ¿Es este proximitor de la serie 7000 adecuado para sistemas de seguridad de parada de emergencia API 670?

R: No, los sistemas de las series 3000 y 7000 están diseñados para diagnósticos industriales generales y no cumplen con los requisitos de sistemas instrumentados de seguridad API 670.

P: ¿Cómo selecciono la unidad de proximitor correcta para una actualización de monitoreo de vibración heredado?

R: Haga coincidir su serie exacta de sonda (ej. sonda 300) y la longitud total del bucle eléctrico del sistema con las especificaciones de calibración del proximitor antes de realizar el pedido.

P: ¿Cuáles son los indicadores comunes de degradación del proximitor en campo?

R: Los problemas en campo generalmente se manifiestan como saltos erráticos de voltaje de entrehierro de CC, deriva térmica de la señal o susceptibilidad al ruido eléctrico de 50/60 Hz por una conexión a tierra defectuosa del blindaje.

P: ¿Qué prácticas de mantenimiento rutinario se recomiendan para estos bucles de transductores?

R: Inspeccione periódicamente los conectores coaxiales para asegurar que estén bien asentados y verifique que los voltajes de entrehierro de CC permanezcan dentro de los límites operativos de referencia aceptables.
