100630-08-15-90-02 Sonda sumergible Bently Nevada serie 3300 XL de 8 mm
Manufacturer: Bently Nevada
Product No.: 100630-08-15-90-02
Condition： En stock
Product Type: Sonda sumergible
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
El Bently Nevada 3300 XL 100630-08-15-90-02 es una sonda de proximidad subacuática avanzada de 8 mm diseñada para la medición continua de vibraciones y desplazamientos en entornos industriales sumergidos. Desarrollada específicamente para aplicaciones donde toda la sonda entra en contacto con medios fluidos, esta unidad cuenta con tubos protectores de Tefzel que protegen el conjunto de cables duraderos. Construida con una caja de acero inoxidable 304, el sensor proporciona una monitorización fiable en entornos hostiles de inmersión en líquidos, al tiempo que mantiene capacidades de medición de holgura de alta precisión.
Especificaciones técnicas
- Marca: Bently Nevada
- Serie: 3300 XL
- Modelo: 100630-08-15-90-02

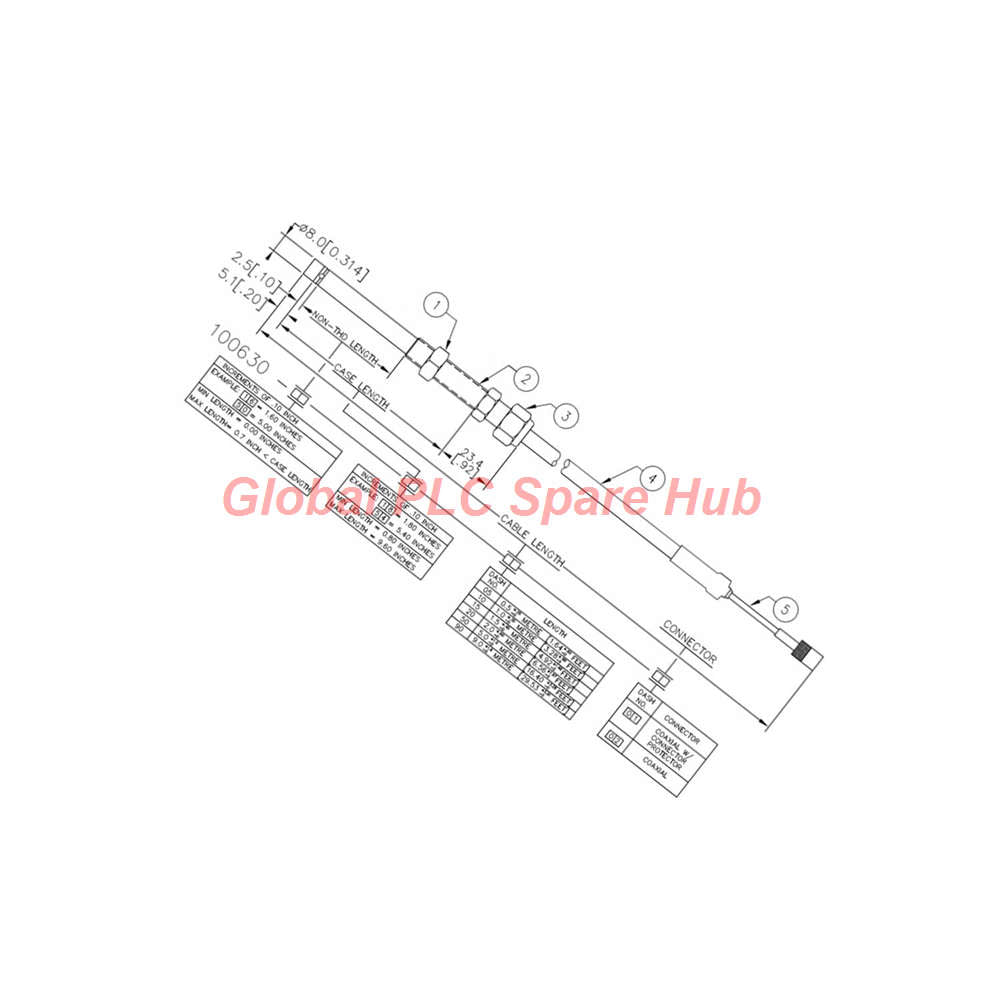

- Diámetro de la sonda: 8 mm
- Tamaño de la rosca: 3/8-24 UNF
- Opción de longitud sin rosca: 0.8 pulgadas (configurable hasta 9.6 pulgadas)
- Opción de longitud total de la caja: 1.5 pulgadas (configurable hasta 8.9 pulgadas)
- Longitud total del cable: 9.0 metros (29.5 pies)
- Tipo de conector: Conector ClickLoc coaxial en miniatura
- Rango de temperatura de funcionamiento: -51 °C a +177 °C (-60 °F a +351 °F)
- Resistencia a la presión: Clasificado para sellar 34 Bar (500 psi) de nitrógeno
- Construcción del material: Caja de la sonda de acero inoxidable 304 con tubos de Tefzel
| Categoría de parámetro | Especificación técnica |
|---|---|
| Linealidad y rango | Rango de medición lineal de alta precisión para el monitoreo dinámico de vibraciones |
| Respuesta de frecuencia | Respuesta plana de 0 Hz a 10 kHz para vibraciones transitorias y de estado estacionario |
| Sensibilidad | Salida calibrada optimizada para sistemas de transductores de proximidad estándar 3300 XL |
| Resolución | Resolución infinitamente ajustable limitada solo por la electrónica de monitoreo posterior |
| Tolerancia ambiental | Capacidad de inmersión completa en fluidos con sellado a presión de hasta 34 Bar |
| Inmunidad a interferencias | El diseño del cable coaxial blindado minimiza el ruido electromagnético en las plantas industriales |
Guía de instalación
- Monte la sonda de forma segura utilizando la rosca 3/8-24 UNF en la carcasa de la máquina designada.
- Asegúrese de que la punta de la sonda esté completamente sumergida en la aplicación de fluido objetivo según sea necesario.
- Mantenga el extremo del conector ClickLoc no sumergido seco y libre de contacto directo con líquidos.
- Encamine el cable con tubo de Tefzel lejos de las líneas de alta tensión para evitar interferencias de señal.
- Conecte el cable coaxial en miniatura de forma segura al sensor de proximidad 3300 XL compatible.
Conveniencia de puesta en marcha y mantenimiento
- Verifique el voltaje de holgura del sistema utilizando un multímetro digital antes del arranque inicial de la máquina.
- Inspeccione periódicamente los tubos de Tefzel para detectar desgaste mecánico o degradación química.
- Verifique la limpieza del conector para mantener la integridad de la transmisión de la señal de baja resistencia.
- Realice comprobaciones de calibración de rutina durante los eventos programados de revisión de turbinas o compresores.
Información de compatibilidad y certificación
- Compatibilidad del sistema: Totalmente compatible con los sensores de proximidad Bently Nevada 3300 XL de 8 mm y los cables de extensión.
- Aprobaciones para áreas peligrosas: ia Clase I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Clase I, Divisiones 1 y 2, Grupos A, B, C, D; nA, ec Clase I, Zona 2: AEx/Ex nA IIC T5...T1 Gc.
Términos de logística y garantía
- Garantía: Garantía estándar de 12 meses incluida con cada compra.
- Cumplimiento: Tiempo de respuesta rápido de 24 a 48 horas para el envío de inventario en stock.
- Transportistas: Entrega global exprés a través de FedEx, UPS y DHL.
Escenarios de aplicación típicos y capacidades de diagnóstico
- Turbinas hidráulicas: Monitoriza la vibración del eje y el desplazamiento radial dentro de entornos acuáticos sumergidos.
- Bombas sumergibles: Detecta el desequilibrio del rotor y la holgura mecánica en sistemas continuos de manejo de fluidos.
- Compresores centrífugos: Evalúa la posición de la línea central del eje y los patrones de órbita dinámica bajo condiciones presurizadas.
- Información de diagnóstico: Los equipos de ingeniería de Global PLC Spare HUB señalan que los picos de señal inesperados en las sondas sumergidas a menudo indican cavitación localizada de fluidos en lugar de una falla mecánica de los rodamientos. Compare los voltajes de holgura de la sonda con las tendencias históricas para aislar las perturbaciones hidráulicas de las condiciones de roce mecánico.
Preguntas frecuentes
-
Pregunta: ¿Se puede utilizar la sonda 100630-08-15-90-02 en entornos marinos de agua salada?
Respuesta: No. La caja de la sonda está fabricada en acero inoxidable 304 y no es adecuada explícitamente para aplicaciones directas en agua salada debido a los riesgos de corrosión. -
Pregunta: ¿Es el extremo del conector impermeable durante el funcionamiento?
Respuesta: No. Si bien el cuerpo de la sonda y el cable con tubo de Tefzel están clasificados para una inmersión completa en fluidos, el extremo del conector no está sellado y debe permanecer en un ambiente seco. -
Pregunta: ¿Qué criterios de compra deben considerar los ingenieros al seleccionar este modelo?
Respuesta: Verifique la longitud exacta sin rosca, la longitud total de la caja y la longitud total del cable requeridas para sus planos mecánicos específicos de la maquinaria antes de realizar el pedido.
