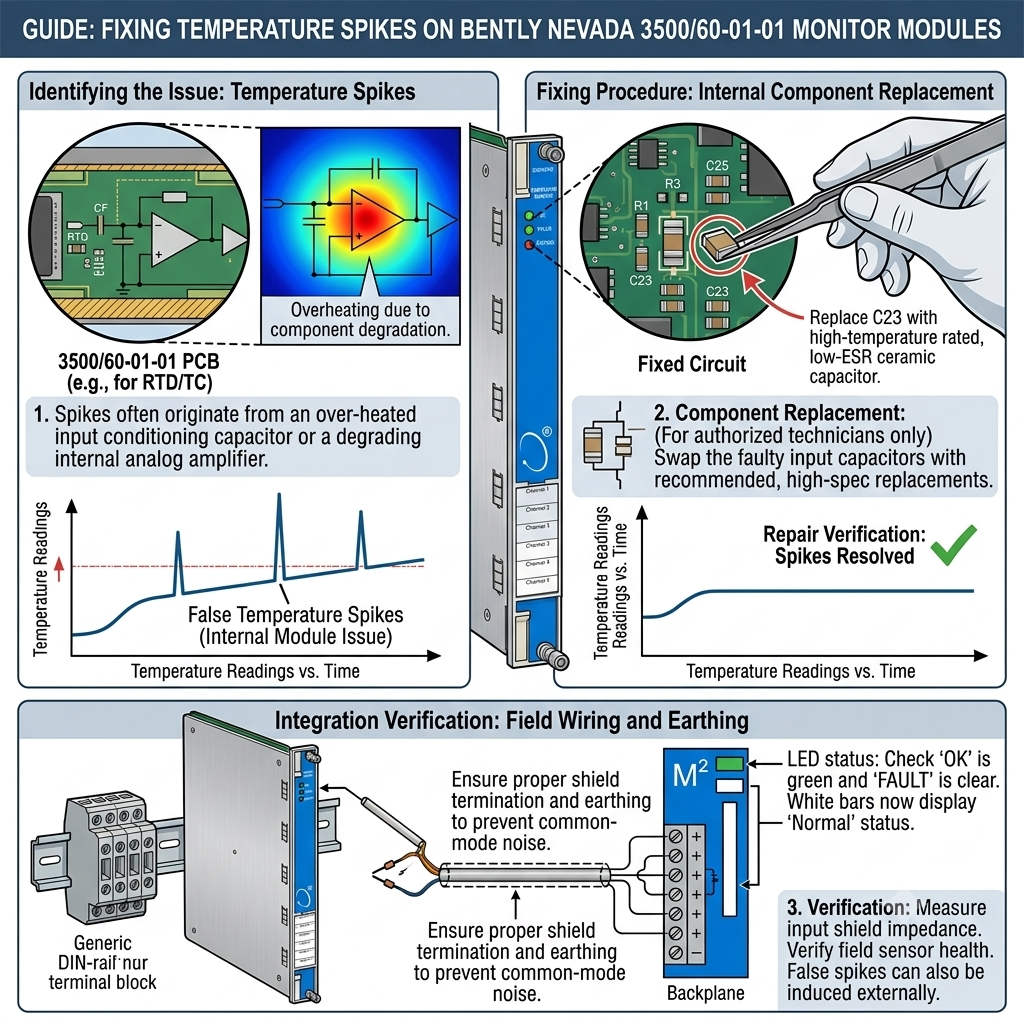

Guía de solución de problemas del Bently Nevada 3500/60-01-01 para picos de temperatura PT100
Optimización de la protección de maquinaria en la automatización industrial
El monitor de temperatura de seis canales Bently Nevada 3500/60-01-01 proporciona protección vital de activos en todo el sector de la automatización industrial. Este módulo verifica continuamente las temperaturas críticas en cojinetes, bobinados de motores y sistemas de lubricación de compresores. Por ejemplo, las plantas confían en estas mediciones para alimentar datos predictivos a las plataformas DCS centralizadas. Sin embargo, los picos repentinos de temperatura a límites extremos como +850 °C pueden comprometer la confianza del sistema. Estas lecturas falsas activan alarmas molestas y costosos paros de emergencia en las industrias pesadas. Por lo tanto, los equipos de mantenimiento deben diagnosticar rápidamente si el pico indica una falla real del circuito o una interferencia externa.
Decodificación de los comportamientos de falla de circuito abierto de RTD
Un detector de temperatura por resistencia (RTD) PT100 estándar exhibe aproximadamente 100 Ω de resistencia a 0 °C. El módulo Bently Nevada 3500/60 rastrea esta resistencia para calcular los valores de temperatura en tiempo real. Sin embargo, las roturas físicas en el elemento sensor o las conexiones terminales sueltas provocan un circuito abierto inmediato. Cuando esto sucede, el monitor registra una resistencia infinita y lleva el valor del canal a su límite superior de configuración. Esta característica de seguridad suele hacer que la pantalla salte instantáneamente a +850 °C. Los técnicos deben buscar estos saltos numéricos repentinos para confirmar una ruptura eléctrica completa en el cableado de campo.
Mitigación de la interferencia electromagnética en la automatización de fábricas
Las señales RTD de bajo nivel permanecen altamente sensibles a la interferencia electromagnética (EMI) dentro de los entornos de automatización de fábricas. Los equipos de alta potencia, como los variadores de frecuencia (VFD) y los arrancadores de motores grandes, a menudo inyectan ruido eléctrico sustancial. A diferencia de un circuito abierto limpio, la EMI generalmente crea oscilaciones rápidas de la señal y fluctuaciones intermitentes en la medición. Además, el ruido eléctrico a menudo afecta a múltiples canales adyacentes dentro de la carcasa de cableado simultáneamente. Según los informes de fiabilidad de la industria, los problemas de EMI sin resolver representan casi el quince por ciento de los disparos de diagnóstico falsos. En consecuencia, los ingenieros deben implementar estrategias de blindaje adecuadas para mantener una telemetría de sensores limpia.
Análisis de la compensación de la resistencia del cable y las topologías de cableado
El módulo 3500/60-01-01 admite varias configuraciones de cableado para adaptarse a diferentes distancias de proceso. Los tendidos de cables largos en grandes instalaciones petroquímicas introducen una resistencia intrínseca del cable que altera la precisión de la medición. Por lo tanto, los ingenieros prefieren las topologías PT100 de 3 o 4 hilos para compensar automáticamente esta resistencia parasitaria. La entrada de humedad dentro de las cajas de empalme exteriores también puede degradar el aislamiento y simular cambios erráticos de temperatura. Con el tiempo, estos errores sutiles de instalación reducen la vida útil operativa de la costosa maquinaria rotativa. Asegurar una topología de terminación correcta sigue siendo un requisito fundamental para una operación estable a largo plazo.
Diagnóstico de campo para un éxito rápido en la solución de problemas
El diagnóstico de campo sistemático previene reemplazos innecesarios de módulos y minimiza el tiempo de inactividad del equipo durante eventos de falla inesperados. Los técnicos pueden seguir una secuencia de prueba clara para encontrar la causa raíz rápidamente.
- Paso 1: Aísle los cables del canal sospechoso del bloque de terminales del rack de Bently Nevada.
- Paso 2: Conecte un simulador RTD calibrado directamente a los tornillos del terminal de entrada del módulo vacío.
- Paso 3: Verifique si la pantalla del monitor se estabiliza en el valor de resistencia preciso que ingresó.
- Paso 4: Inspeccione la caja de conexiones de campo en busca de corrosión física si el simulador corrige el error.
Conocimientos de ingeniería sobre estándares de conexión a tierra e instalación
Los ingenieros de automatización experimentados saben que las malas prácticas de conexión a tierra causan la mayoría de los errores de medición intermitentes. Por ejemplo, conectar a tierra el blindaje de un cable de instrumento en ambos extremos crea un bucle de tierra activo. Este bucle introduce corrientes parásitas que distorsionan las señales de milivoltios sensibles del sensor PT100. Para evitar esto, los técnicos deben seguir el estándar IEC 61000 para compatibilidad electromagnética. Siempre termine el blindaje del cable en un único punto de tierra de instrumento designado dentro del gabinete de la sala de control. Además, mantenga la separación física entre los cables de señal de bajo voltaje y los cables de alimentación del motor de alto voltaje.
Escenario de solución del mundo real
Una gran estación de bombeo de gas natural experimentó picos recurrentes de temperatura de +850 °C en un canal crítico del cojinete del compresor. El equipo de operaciones inicialmente culpó a una tarjeta Bently Nevada 3500/60-01-01 defectuosa y ordenó un reemplazo. Sin embargo, un especialista en automatización en el sitio notó que los picos ocurrían solo cuando arrancaba el ventilador de enfriamiento principal. Una auditoría física exhaustiva reveló que un contratista enrutó el cable RTD a través de un conducto de motor de alto voltaje. Mover el cable del sensor a una bandeja blindada dedicada eliminó por completo el ruido. Esta simple reubicación ahorró a la instalación más de cinco mil dólares en costos innecesarios de adquisición de hardware.
Preguntas frecuentes sobre monitoreo de temperatura industrial
¿Cómo aíslo una falla de canal entre el sensor de campo y la tarjeta de monitoreo?
Desconecte el cableado de campo de la tarjeta de entrada y conecte una resistencia de precisión fija. Si la alarma de +850 °C se borra y muestra un valor estable, la tarjeta de monitoreo está funcionando perfectamente. Concéntrese en sus esfuerzos de solución de problemas para encontrar daños en el cable o degradación del elemento sensor en la planta.
¿Cuál es la mejor manera de elegir entre sensores PT100 de 2 y 3 hilos para nuevas instalaciones?
Seleccione sensores de 3 hilos para cualquier aplicación donde el tendido del cable exceda los quince metros del gabinete. El tercer hilo cancela la resistencia del cable conductor para asegurar lecturas precisas. Use sensores de 2 hilos solo para distancias cortas donde los pequeños desfases de calibración no afectarán la seguridad del proceso.
¿Las versiones antiguas de firmware pueden hacer que un monitor 3500/60 informe temperaturas máximas incorrectas?
Sí, las revisiones de firmware heredadas a veces tienen dificultades para procesar correctamente picos de ruido de alta frecuencia específicos. Esta dificultad puede hacer que el procesador interno se bloquee temporalmente en un valor de falla máximo. La actualización a la última versión de firmware de Bently Nevada mejora el filtrado general de la señal y reduce las alarmas molestas.
