كابل ناقل Yokogawa CENTUM VP 4m ESB طراز YCB301-C400

Manufacturer: Yokogawa
Product No.: YCB301-C400
Condition： متوفر بالمخزون
Product Type: كابل ناقل ESB
Product Origin: IN
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

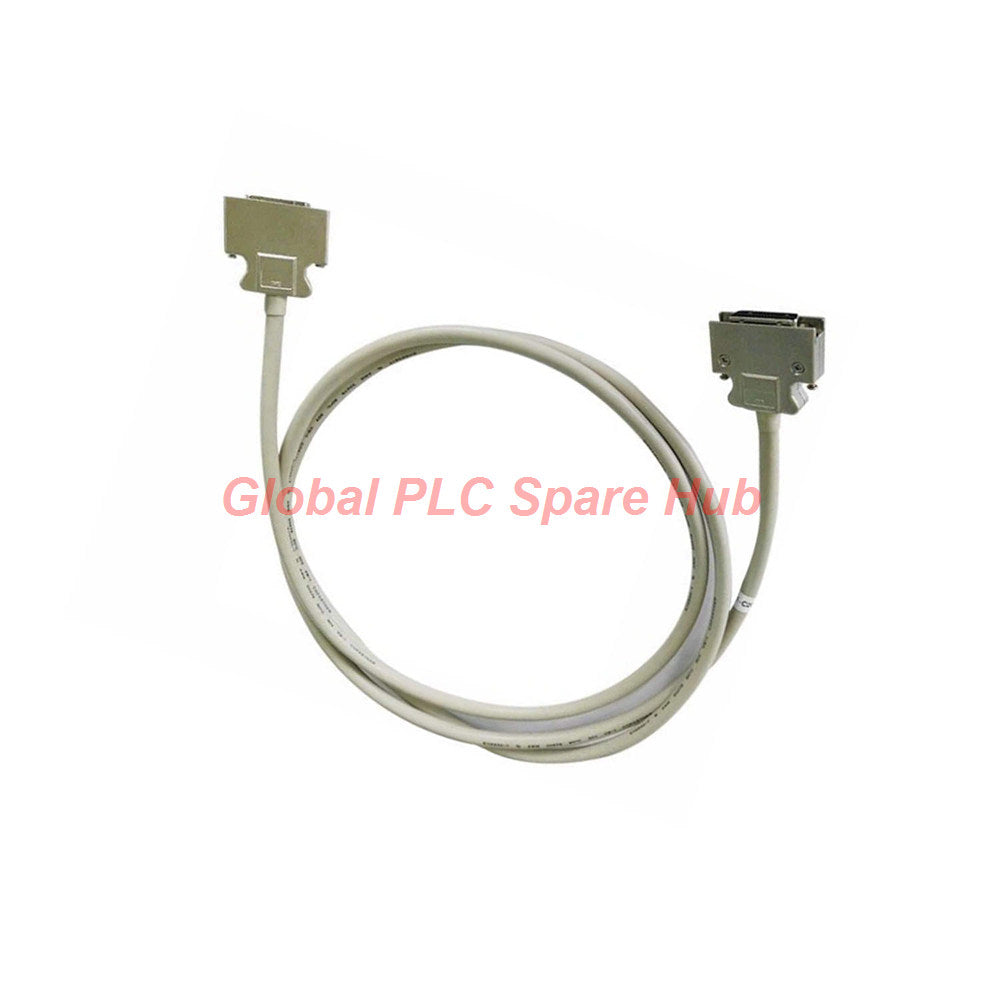

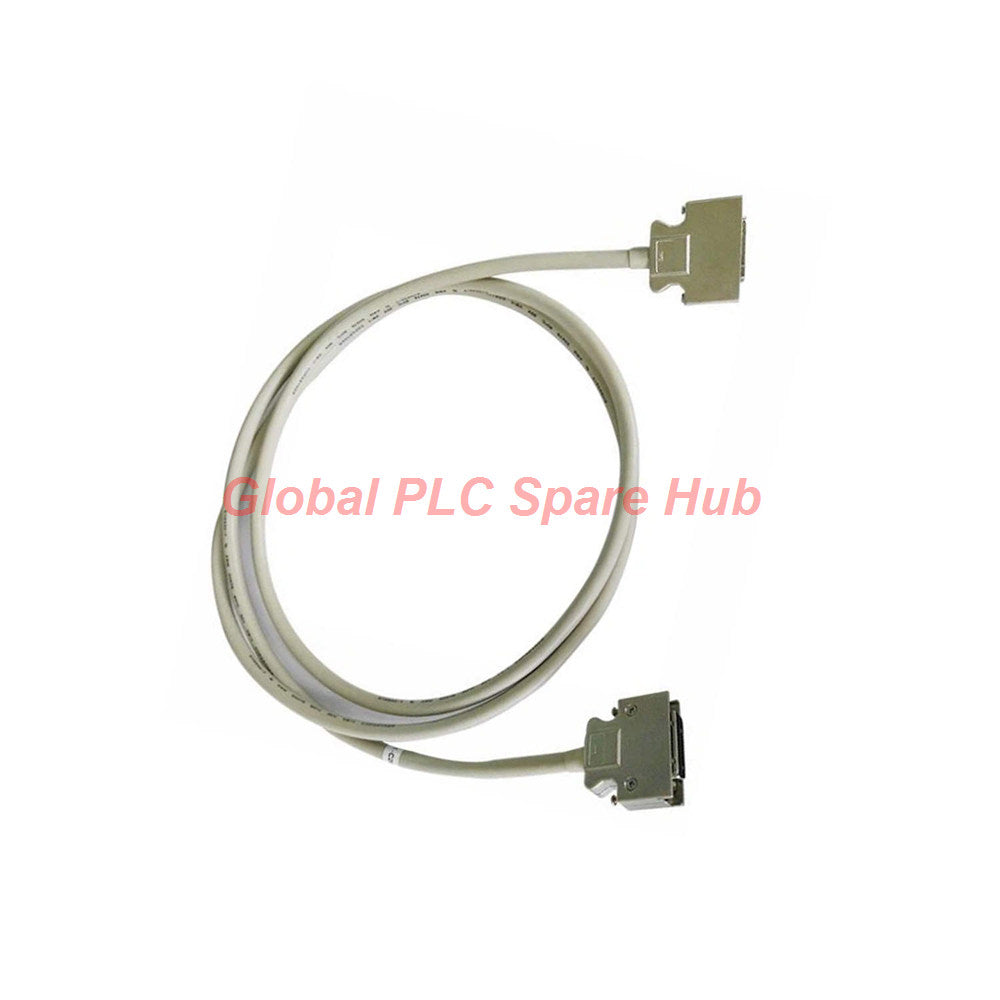

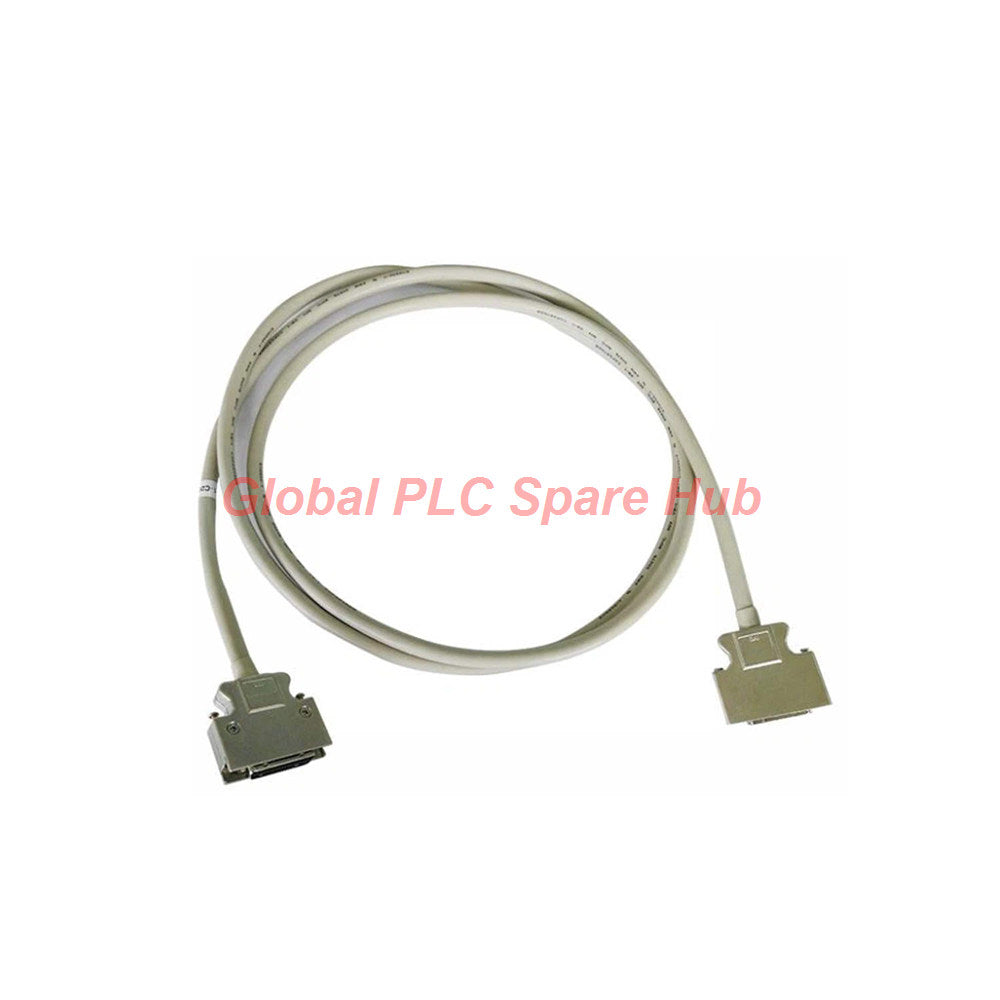

يعد Yokogawa YCB301-C400 كابل ربط ناقل ESB عالي السرعة مصمم لبنى CENTUM DCS. يتميز هذا الكابل بموصلات قوية من 36 سنًا إلى 36 سنًا للخدمة الشاقة، ويربط وحدات التحكم في السلامة (SCU) ووحدات التحكم الميدانية (FCU) بوحدات عقدة ناقل ESB البصرية النهائية أو عقد الإدخال/الإخراج للتوسع المحلي. يوفر توزيعًا حتميًا ومنخفض التأخير للإشارة اللازم لمراقبة العمليات المستمرة والتحكم في سلامة المصنع في الوقت الفعلي.

يستخدم المهندسون YCB301-C400 للحفاظ على توسيع لوحة الدوائر المطبوعة الخلفية الموثوقة للأجهزة عبر خزانات التحكم الموزعة. تم تصميم الكابل بحماية من الدرجة الصناعية، ويخفف التداخل الكهرومغناطيسي عالي التردد (EMI) الذي يصادفه عادةً في محطات الطاقة ومصافي النفط والمرافق الكيميائية. يسمح طوله الدقيق البالغ 4 أمتار بتوجيه نظيف بين الخزانات دون ترهل الكابل الزائد الذي يمكن أن يقلل من جودة الإشارة.

الميزات والفوائد الرئيسية

ربط ESB عالي السرعة: يوفر اتصالًا منخفض التأخير بين وحدات تحكم CENTUM وعقد التوسع البعيدة.
بنية دبوس للخدمة الشاقة: مزود بقوابس واجهة مصبوبة دقيقة من 36 سنًا لضمان توصيلات آمنة ومقاومة للاهتزاز.
درع الضوضاء الصناعي: يحمي الرقائق المتعددة والدرع المضفر خطوط الاتصال من الضوضاء الكهرومغناطيسية الصناعية.
تفاوتات تصنيع ضيقة: تم تصنيعه وفقًا لإرشادات طول صارمة لمنع التأخير التفاضلي وعدم تطابق الممانعة.
دعم الازدواجية: يتم نشره في أزواج متطابقة لإنشاء قنوات اتصال ناقل ESB زائدة عن الحاجة لموثوقية النظام الكلية.

تحليل التكوين وشجرة لاحقات النموذج

يضمن فهم بنية الجزء الخاص بـ Yokogawa YCB301-C400 مطابقة الطول الصحيح ومواصفات الناقل:

الموديل: YCB301 — مجموعة كابل ربط ناقل ESB (واجهة قابس من 36 سنًا إلى 36 سنًا)
- رمز اللاحقة: -C400 — تعيين طول الكابل الثابت: 4.0 أمتار (400 سم)
  - فئة الأبعاد الاسمية: خط مرجعي يزيد عن 3000 مم
  - حد تفاوت الطول: الحد الأعلى +3% أو +1000 مم (أيهما أصغر)، الحد الأدنى -0%

المواصفات الفنية

تظهر جميع المواصفات الميكانيكية والتشغيلية لـ Yokogawa YCB301-C400 أدناه:

الفئة	المعلمة	تفاصيل المواصفات
الهوية الأساسية	العلامة التجارية والشركة المصنعة	Yokogawa
الهوية الأساسية	الموديل واللاحقة	YCB301-C400 (CENTUM VP / CS 3000)
الخصائص الفيزيائية	نوع موصل الواجهة	قوابس موصل ESB مخصصة من ذكر 36 سنًا إلى ذكر 36 سنًا
	الطول الاسمي للتجميع	4.0 أمتار (4000 مم)
	التفاوت في الأبعاد	+3% أو +1 متر كحد أقصى (أيهما أصغر)، -0% هامش طول أقل
الكهربائية والبيئية	توافق بروتوكول الناقل	ناقل ESB متزامن / اتصال ناقل المعالج
الكهربائية والبيئية	كبت الضوضاء	درع خارجي مضفر عالي الكثافة مع تأريض سلك التصريف
المناولة الميكانيكية	قفل الموصل	براغي تثبيت مزدوجة الجانب لمنع الاهتزاز
المناولة الميكانيكية	الحد الأدنى لنصف قطر الانحناء	75 مم حد الانحناء الديناميكي الموصى به أثناء تركيب الخزانة

المعدات المستهدفة وسيناريوهات التطبيق

ربط وحدات التحكم الميدانية (FCU) من CENTUM VP مباشرة بوحدات العقد المجاورة داخل رفوف غرف التحكم.
ربط اللوحات الأم لوحدة التحكم الرئيسية بوحدات الإدخال/الإخراج للتوسع عبر مجموعات الخزائن متعددة الفتحات.
نشر أنظمة DCS عالية التوافر تتطلب مسارات كابلات ناقل A وناقل B زائدة عن الحاجة.
ترقية طوبولوجيا عقد CS 3000 الحالية حيث يتم تحديد مسافة 4 أمتار دقيقة بين الخزانات.

قدرات التشخيص وصحة الكابل

بينما يعتبر Yokogawa YCB301-C400 مكونًا سلبيًا للطبقة المادية، يقوم جهاز التحكم في نظام CENTUM بإجراء فحوصات تشخيصية نشطة للأجهزة على الخطوط المتصلة. يراقب DCS باستمرار التكافؤ ومحاذاة الإطار وفقدان الإشارة عبر اتصال 36 سنًا. يؤدي أي برغي تثبيت مفكوك أو تشوه في السن أو انقطاع في الخط إلى إطلاق إنذار خطأ ناقل فوري على لوحة تحكم المشغل، مما يؤدي تلقائيًا إلى التبديل إلى مسار الكابل الزائد الثانوي.

رؤية وخبرة PLC Spare HUB العالمية

عند تمرير YCB301-C400 عبر خزائن الترتيب، انتبه جيدًا لحدود نصف قطر الانحناء الأدنى للكابل. يمكن أن يؤدي فرض منعطفات حادة بزاوية قائمة فورًا خلف قابس تخفيف الضغط 36 سنًا إلى قص الدرع الرقائقي الداخلي أو إجهاد نقاط لحام السن، مما يتسبب في أعطال متقطعة في اتصال الناقل تحت التمدد الحراري.

تحقق دائمًا من أن براغي التثبيت الجانبية محكمة الربط. تؤدي الأجزاء الأرضية المفككة في جسم الموصل إلى تدهور استمرارية درع EMI الكلي للكابل، مما يجعل النظام عرضة لارتفاعات الجهد العابرة الناتجة عن محركات التردد المتغير القريبة أو مفاتيح الجهد العالي.

شروط الامتثال والشحن والضمان

محتويات العبوة: 1 × كابل ناقل ESB جديد مختوم من المصنع Yokogawa YCB301-C400 بطول 4 أمتار في عبوته الواقية الأصلية.
تغطية الضمان: مدعوم بضمان استبدال كامل لمدة 12 شهرًا يبدأ من تاريخ فاتورة الشحن الأصلية.
توصيل سريع بالبريد السريع: يتم الشحن في غضون 24-48 ساعة عبر شركات الشحن الدولية المميزة بما في ذلك FedEx و UPS و DHL.

الأسئلة المتداولة (FAQ)

سؤال: ما هو الغرض من تصميم موصل 36 سنًا في هذه المجموعة؟

إجابة: تقوم الواجهة ذات 36 سنًا بتوجيه بيانات متوازية عالية السرعة، وخطوط ساعة، ومستويات مرجعية أرضية، وخطوط درع في نفس الوقت بين بطاقات التحكم وعقد التوسع.

سؤال: كيف يفيد التفاوت الموجب في طول التصنيع تركيب الخزانة؟

إجابة: يضمن التفاوت الموجب بنسبة +3% أن الكابل ليس أقصر من 4 أمتار أبدًا، مما يمنع الشد الميكانيكي على الموصلات عند التوجيه عبر قنوات الأسلاك.

سؤال: هل يمكنني ربط كابلين أقصر معًا كبديل لمجموعة بطول 4 أمتار؟

إجابة: لا، استخدام وصلات داخلية يضيف مقاومة تماس وعدم تطابق الممانعة، مما يؤدي إلى تدهور إشارات توقيت ناقل ESB عالية التردد ويتسبب في فشل الاتصال.

سؤال: ما هي فحوصات مسار الكابل التي يجب إجراؤها قبل تشغيل نظام جديد؟

إجابة: افحص دبابيس الموصل بحثًا عن أي انحناءات، وتأكد من أن براغي القفل محكمة تمامًا، وتأكد من أن الغلاف الخارجي لا يحتوي على أي نقاط ضغط على طول مسار الدرج.

سؤال: كيف يتعامل النظام مع انقطاع مادي في كابل ناقل واحد أثناء التشغيل؟

إجابة: في تكوين ESB الزائد عن الحاجة، يكتشف وحدة المعالجة المركزية الرئيسية إشارات نبضات القلب المفقودة على الخط التالف ويحول حركة البيانات فورًا إلى الكابل الاحتياطي المتوازي دون إسقاط حالة الإدخال/الإخراج.
