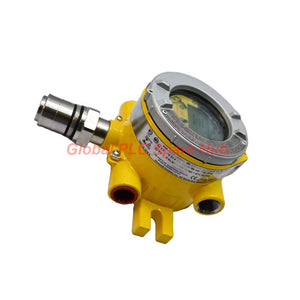

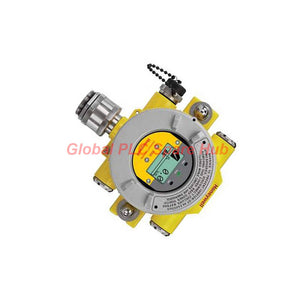

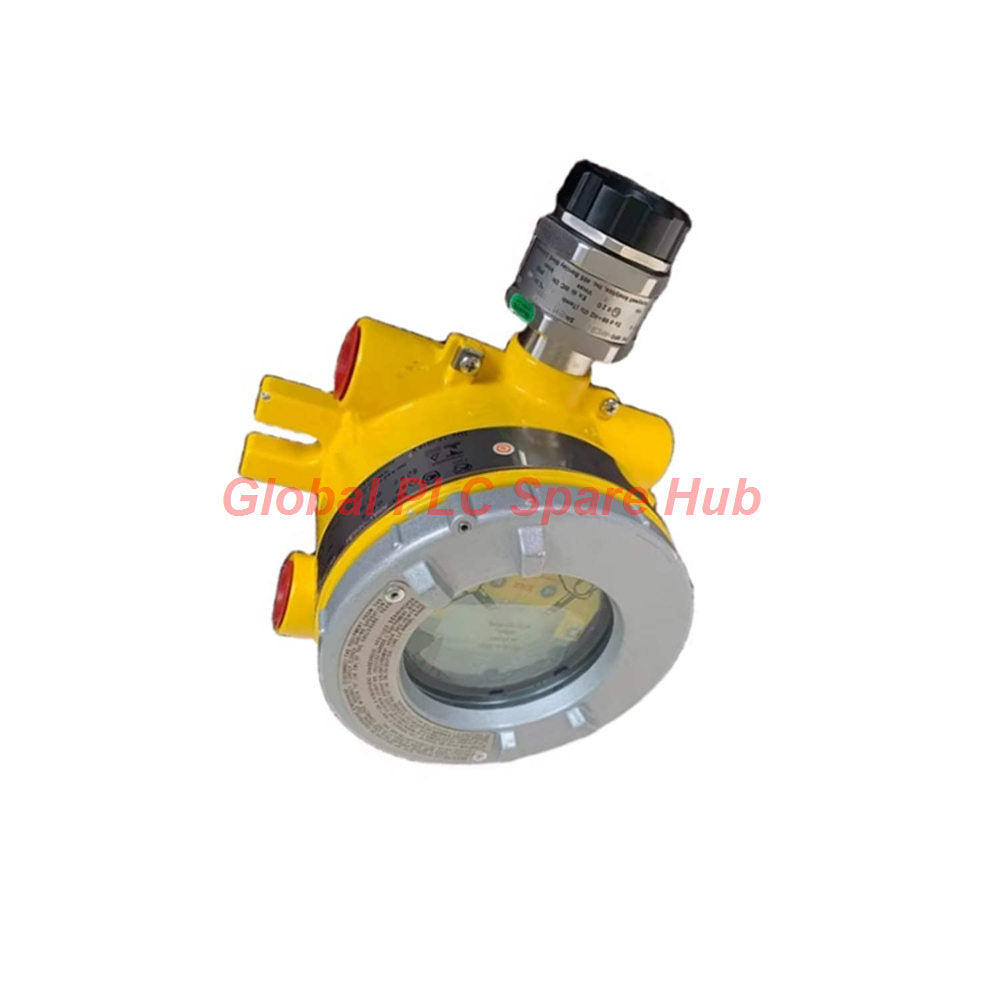

XNX-AMAI-NHCB1 جهاز إرسال الغاز XNX من هانيويل HART محلي

XNX-AMAI-NHCB1 بنية جهاز الإرسال العالمي Honeywell XNX للغازات

يوفر جهاز Honeywell XNX-AMAI-NHCB1 مراقبة شاملة ومقاومة للانفجار للمخاطر القابلة للاشتعال عبر البنية التحتية للأتمتة الصناعية. يعتمد هذا الجهاز على بنية جهاز إرسال موحدة، ويوحد نظام XNX Universal Transmitter أسلاك الإشارة والعمليات الميدانية وتكامل لوحة التحكم عبر وحدات الكشف عن الغاز المتنوعة. يعتمد مهندسو الأجهزة على هذا التجميع المصنوع من الألومنيوم المطلي لتأمين وحدات معالجة المصافي والمنصات البحرية ومراكز توزيع الغاز ضد تسربات الغازات الجوية القابلة للاشتعال.

تدمج هذه الوحدة المحددة خرطوشة مستشعر خرزة تحفيزية (CB1) عالية الحساسية مصنفة لتركيزات الغاز القابل للاشتعال بنسبة 0-100% LEL. بفضل واجهة شخصية متعددة الأغراض تعمل بالأشعة تحت الحمراء، يدعم جهاز XNX-AMAI-NHCB1 الأجهزة البصرية عن بعد مثل Honeywell Searchline Excel و Searchpoint Optima مباشرةً، بالإضافة إلى مدخلات حلقة تيار 4-20mA ثلاثية الأسلاك من جهات خارجية. مزودًا بمنفذ HART IS محلي مركب في المصنع، يمكن للفنيين الميدانيين توصيل معايرات HART اليدوية مباشرةً بالجهاز في المواقع المصنفة خطرة دون المساس بسلامة غلاف الجهاز.

XNX-AMAI-NHCB1 تفصيل تكوين النموذج

• [XNX] المنصة: الوحدة الأساسية لجهاز الإرسال العالمي Honeywell XNX
•   └── [A] الاعتماد: معيار سلامة منطقة الخطرة ATEX / IECEx
•       └── [M] نوع الخيط: 5 x M25 مداخل كابلات الأنابيب المترية
•           └── [A] مادة الغلاف: ألومنيوم بحري من الفئة LM25 مطلي
•               └── [I] بطاقة الشخصية: منتجات الأشعة تحت الحمراء (Searchline Excel, Searchpoint Optima ومدخل 4-20mA عام)
•                   └── [N] فتحة الخيار: بنية أساسية قياسية (لا توجد بطاقة مرحل / Modbus)
•                       └── [H] المنفذ المحلي: اتصال واجهة HART محلية آمنة جوهريًا مدمجة
•                           └── [CB1] وحدة المستشعر: خلية خرزة تحفيزية (نطاق الغاز القابل للاشتعال من 0 إلى 100% LEL)

المعلمات الفنية وملف الأداء

تكامل أنظمة التحكم وقدرات التشخيص

يتضمن جهاز Honeywell XNX-AMAI-NHCB1 شاشة عرض مصفوفية عالية التباين ومضاءة تعرض قراءات رقمية فورية ورسوم بيانية للاتجاهات وأيقونات حالة تشخيص بديهية. باستخدام عصي مغناطيسية غير تداخلية عبر زجاج النافذة الأمامية، يمكن للمشغلين إكمال إجراءات الضبط الصفري والنطاق دون فتح غلاف الجهاز أو طلب إذن العمل الساخن.

تقوم المعالجات الدقيقة المدمجة بتقييم مستمر لسلامة الدوائر الداخلية، وتوريد جهد الجسر، وتوازن المستشعر. يقوم الجهاز بإرسال معلمات الخطأ النشطة عبر إشارات حلقة التيار 4-20mA وقياسات HART عن بعد مباشرة إلى أنظمة التحكم الموزعة (DCS) أو أنظمة الأجهزة الآمنة (SIS):

• الخطأ 03 (خطأ انحراف المستشعر): انخفض توازن جسر المستشعر التحفيزي إلى ما دون حدود نطاق معايرة الصفر.
• الخطأ 06 (جهد الإمداد منخفض): انخفضت طاقة التشغيل المدخلة إلى ما دون متطلب التشغيل الأدنى للحلقة البالغ 16VDC.
• التحذير 14 (خطأ اتصال HART): تم الكشف عن ضوضاء حلقة HART محلية أو معاوقة إنهاء غير صحيحة عند أطراف الوصلة الميدانية.

المعدات المستهدفة وسيناريوهات التطبيقات الصناعية

• مصانع تكرير الهيدروكربونات: أبراج التقطير، وحدات التكسير، مجمعات تخزين النفط الخام، ومحطات مراقبة سدادات المضخات.
• منصات الإنتاج البحرية: أسطح معالجة سفن الإنتاج والتخزين والتفريغ العائمة (FPSO)، وحدات ضغط الغاز الطبيعي، ومناطق هبوط أنابيب الرفع.
• منشآت توليد التوربينات الغازية: حوامل غاز الوقود، مساحات تطهير الغلاف، وأغلفة التحكم في صمامات التوربينات.
• محطات توزيع المواد الكيميائية: محطات تحميل السكك الحديدية للمذيبات السائبة، حفر مجمع الصمامات، ومزارع خزانات المذيبات القابلة للاشتعال.

اللوجستيات والتعبئة وشروط الضمان

• حزمة الشحن القياسية: وحدة ألومنيوم XNX-AMAI-NHCB1 مختومة من المصنع، مستشعر الخرزة التحفيزية CB1، تجميع منفذ HART المحلي، ودليل التثبيت.
• الإرسال السريع العالمي: يتم شحن الطلبات المؤكدة في غضون 24 إلى 48 ساعة عبر شركات الشحن السريع (FedEx, UPS, DHL).
• حماية الضمان: مشمولة بالكامل بضمان استبدال تشغيلي شامل لمدة 12 شهرًا يبدأ من تاريخ الإرسال.

رؤى هندسة المجال من Global PLC Spare HUB

في تجربتنا في التشغيل الميداني عبر منصات النفط البحرية، يؤدي تكوين أجهزة إرسال الغاز بواجهة HART محلية مثل Honeywell XNX-AMAI-NHCB1 إلى توفير كبير في العمالة أثناء دورات المعايرة الروتينية. في مراجعة لمنصة بحرية حديثة، كان على الفنيين الميدانيين في السابق إزالة أغطية الغلاف المقاوم للانفجار لتوصيل أجهزة اتصال HART اليدوية، مما يتطلب تصاريح عمل ساخن، وعزل منطقة المنصة، ومراقبة مستمرة بواسطة كاشفات الغاز المحمولة.

يزيل منفذ HART المحلي على جهاز XNX-AMAI-NHCB1 التكاليف العامة للعمل الساخن من خلال السماح بالاتصال المباشر بجهاز اتصال معتمد من IS في قاعدة الوحدة. ومع ذلك، يوصي فريقنا الهندسي الأطقم الميدانية بالتحقق من بقاء غطاء الغبار المطاطي الواقي مغلقًا بإحكام عندما لا يكون المنفذ قيد الاستخدام. يؤدي تراكم رذاذ الملح داخل منفذ HART المحلي غير المغلق إلى أكسدة الدبابيس، مما يؤدي إلى انقطاعات متقطعة في الإشارة أثناء فحوصات التشخيص.

دليل الاختيار ومقارنة الأجهزة

يعتمد اختيار التكوين الأمثل ضمن سلسلة Honeywell XNX على خصائص الغاز المستهدف، والمخاطر البيئية، ومعايير الاتصال بالموقع. راجع المقارنة الهندسية بين نموذج الخرزة التحفيزية هذا وبديل الأشعة تحت الحمراء الضوئي أدناه:

نصيحة اختيار الهندسة: للحماية العامة من مخاطر الغازات القابلة للاشتعال عبر مناطق المعالجة حيث يلزم الوصول إلى التشخيص اليدوي لـ HART المحلي، حدد XNX-AMAI-NHCB1. إذا كانت حلقة العملية تتطلب مراقبة تراكم ثاني أكسيد الكربون السام أو تعمل في بطانيات غاز خاملة خالية تمامًا من الأكسجين، فحدد جهاز الإرسال بالأشعة تحت الحمراء XNX-AMAI-NNIC1 بدلاً من ذلك.

الأسئلة الشائعة والنصائح الميدانية العملية

س: ما هي الميزة الرئيسية التي يوفرها خيار HART المحلي "H" على جهاز Honeywell XNX-AMAI-NHCB1 أثناء التشغيل الميداني؟

ج: توفر واجهة HART المحلية نقطة اتصال خارجية آمنة جوهريًا على الجزء الخارجي من الغلاف. يمكن لأطقم التشغيل توصيل أجهزة اتصال HART مباشرة بالوحدة لإجراء الإعداد، وتعديل الصفر، وقراءات التشخيص دون فتح غلاف مقاومة الانفجار أو الحصول على تصاريح عمل ساخن.

س: كيف يحدث تسمم الخرزة التحفيزية على مستشعر CB1، وكيف يمكن للمهندسين منعه؟

ج: يحدث تسمم الخرزة التحفيزية عندما تغطي أبخرة السيليكون أو مركبات الرصاص أو أنواع الكبريت الخرزة البلاتينية النشطة، مما يؤدي إلى تدهور دائم في النشاط التحفيزي. قم بتركيب ملحقات مرشح مائي / سيليكون أو قم بالتبديل إلى أجهزة إرسال الأشعة تحت الحمراء الضوئية في البيئات التي تحتوي على ملوثات سيليكون محمولة جوًا معروفة.

س: هل يمكن لمنافذ دخول الكابلات M25 على جهاز XNX-AMAI-NHCB1 أن تقبل تجهيزات أنابيب NPT القياسية مقاس 3/4 بوصة؟

ج: لا. تستخدم خيوط M25 تباعدًا متريًا ولا يمكنها قبول تجهيزات NPT مباشرة. قد يؤدي محاولة تركيب تجهيزات NPT بالقوة إلى تجريد خيوط الغلاف وتدمير ختم مسار اللهب المقاوم للانفجار. استخدم دائمًا محولات خيط M25 إلى NPT المعتمدة من ATEX/IECEx.

س: ما هو الحد الأقصى لمقاومة حلقة الكابل الذي ينطبق عند تشغيل إشارات 4-20mA مع قياسات HART النشطة عن بعد؟

ج: تأكد من أن مقاومة الحلقة الكلية تتراوح بين 250 أوم و 600 أوم. يلزم وجود 250 أوم كحد أدنى لاستخلاص إشارة مودم HART، بينما يؤدي تجاوز 600 أوم إلى نقص في جهد تشغيل جهاز الإرسال عندما يصل تيار الحلقة إلى 20mA بالمقياس الكامل.

س: ما هو روتين الاختبار الميداني الموصى به للتحقق من استجابة مستشعر الخرزة التحفيزية؟

ج: قم بإجراء اختبار الصدمة كل 3 أشهر باستخدام اسطوانة غاز اختبار معتمدة (عادة 50% LEL ميثان في الهواء) مزودة بمحول تدفق معايرة. قم بإجراء معايرة النطاق الكامل سنويًا أو عندما تنحرف استجابة اختبار الصدمة بأكثر من 10% من قيمة الغاز المستهدف.
