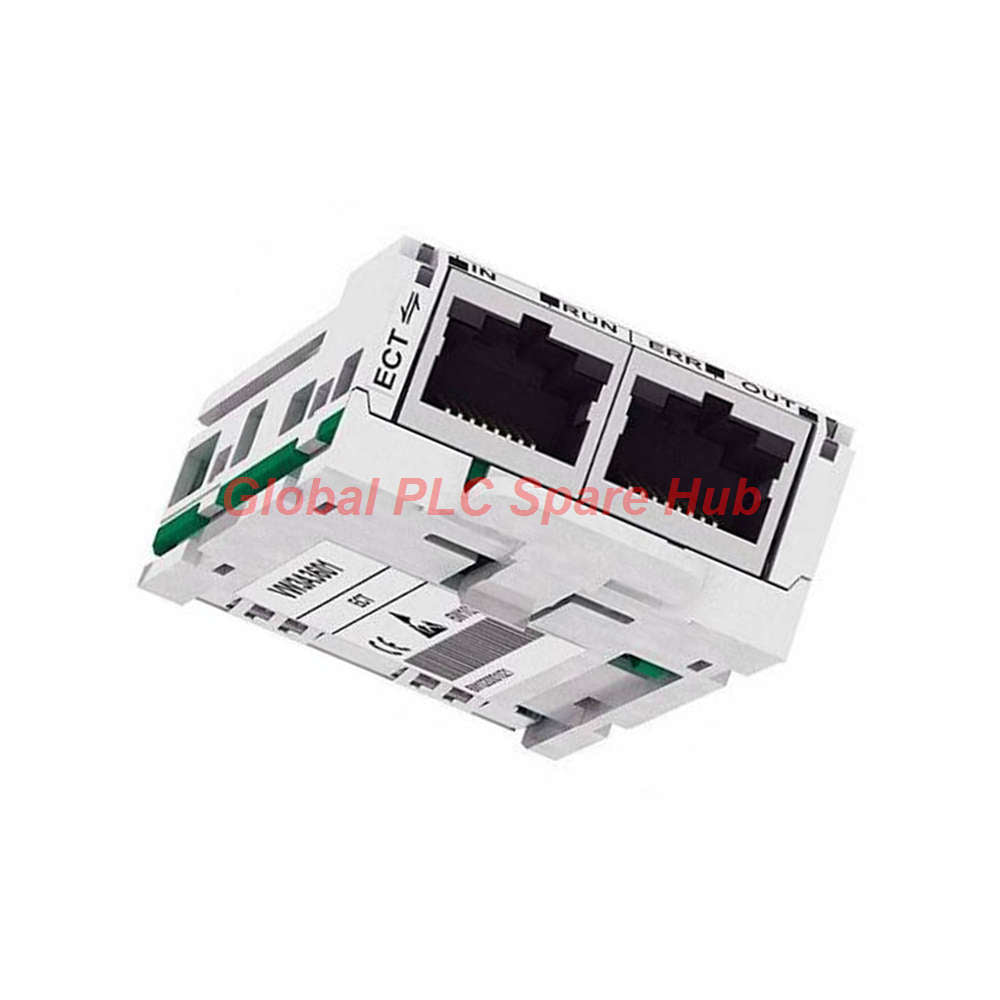

بطاقة اتصال VW3A3601 EtherCAT وحدة واجهة Altivar

الملف الفني لشركة شنايدر إلكتريك VW3A3601

وحدة شنايدر إلكتريك VW3A3601 هي وحدة اتصالات EtherCAT عالية السرعة مصممة للتحكم في الحركة الصناعية. تتكامل بسلاسة مع محركات الأقراص متغيرة السرعة Altivar وأنظمة المؤازرة Lexium.

تدعم هذه الوحدة موصلات RJ45 مزدوجة للتسلسل المتوالي القياسي وتكوينات الشبكة الخطية. وتعمل بمعدل إرسال سريع يبلغ 100 ميجابت في الثانية، مما يتيح المزامنة في الوقت الفعلي عبر مسافات طويلة.

تم تصميم الوحدة VW3A3601 للأتمتة عالية الأداء، وتدعم CANopen عبر EtherCAT (CoE) وتخطيط PDO/SDO القياسي. وهذا يضمن تكوينات سريعة للمعلمات وتحكمًا دقيقًا في حلقات السرعة.

رؤية Global PLC Spare HUB

تعد شنايدر إلكتريك VW3A3601 حلاً موثوقًا للغاية لشبكات الناقل الميداني. إنها توفر مسارًا بسيطًا ومباشرًا لدمج محركات الأقراص القياسية في وحدات التحكم الرئيسية EtherCAT عالية الأداء.

يساعد استخدام هذه البطاقة على تقليل الأسلاك الميدانية المعقدة عن طريق تشغيل أوامر التحكم في الحركة والتشخيص عبر كابل إيثرنت واحد. يحافظ تصميمها المتين على روابط اتصال موثوقة حتى في البيئات عالية الاهتزاز والضوضاء الكهربائية.

يختار مهندسو الأتمتة هذه الوحدة لسهولة تركيبها والتوصيل والتشغيل وتشخيصات الاتصال الموثوقة. تعد هذه البطاقة مكونًا أساسيًا لتحسين استجابة الماكينة وأداء النظام.

تفصيل التكوين (شجرة هيكل رقم الجزء)

يتم تفصيل التخطيط الوظيفي والهيكلي لنظام الاتصالات VW3A3601 أدناه:

• VW3 — منصة شنايدر إلكتريك للتحكم في الحركة الصناعية والملحقات
  • A3 — تصنيف سلسلة بطاقة الخيارات ووحدة الاتصال
  • 601 [هذا الطراز] — بطاقة اتصالات EtherCAT عالية السرعة تتميز بسرعة إرسال 100 ميجابت في الثانية
• واجهات الأجهزة والشبكة:
  • منافذ الشبكة: 2 منفذ RJ45 لطبولوجيا الحلقة الخطية أو الحافلات المتسلسلة
  • أوضاع العنونة: تدعم العنونة المنطقية وعنونة العقدة وعنونة الموضع الفعلي
  • معيار الملف الشخصي: متوافقة مع ملف السرعة CiA 402 ومعيار IEC 61800-7-201

المعدات المستهدفة وتطبيقات المصنع

• محركات Altivar Process: تحكم عالي الأداء في السرعة عند الاقتران بمحركات ATV900 و Altivar Process Modular.
• محركات Altivar Machine: تكامل مباشر مع أنظمة ATV320 و ATV340 (باستثناء الطرازات المخصصة لـ Sercos).
• وحدات التحكم المؤازرة Lexium: تزامن عالي الدقة للموضع والسرعة على محركات Lexium 32 و Altivar 32.
• التعبئة والتغليف عالية السرعة: تنسيق أحزمة النقل المتعددة ومحاور التعبئة والتغليف عبر حلقة رئيسية واحدة.

إمكانيات التشخيص وخدمات الاتصال

• شاشة حالة بأربعة مصابيح LED: تُظهر مصابيح LED المحلية تشخيصات في الوقت الفعلي لحالة الإدخال، والتشغيل (RUN)، والخطأ (error)، وحالة الإخراج.
• دعم PDO و SDO: تتعامل مع كائنات بيانات العملية عالية السرعة (PDO) للبيانات الدورية وكائنات بيانات الخدمة (SDO) لتكوين المعلمات.
• الامتثال لمعيار IEC: تتبع معيار IEC 61800-7-201، مما يضمن تبادل البيانات الموثوق به ومعالجة الأخطاء.

جدول المواصفات الفنية

اللوجستيات العالمية، التسليم وشروط الضمان

• شبكات شركات الشحن: شحن سريع متوفر في جميع أنحاء العالم عبر شبكات DHL، FedEx، و UPS.
• الجدول الزمني للإرسال: يتم تغليف الطلبات وشحنها في غضون 24 إلى 48 ساعة من التحقق.
• حماية الضمان: يشمل ضمان استبدال كامل لمدة 12 شهرًا من Global PLC Spare HUB.

دليل الشراء والاختيار الاستراتيجي

• التحقق من برنامج تشغيل محرك الأقراص الثابتة (firmware): تأكد من أن برنامج تشغيل Altivar الثابت يدعم وحدة EtherCAT VW3A3601. قد تتطلب إصدارات البرامج الثابتة القديمة تحديثًا قبل التثبيت.
• التحقق من جودة الكابلات: استخدم دائمًا كابلات إيثرنت محمية من الفئة 5e (SF/UTP أو S/FTP). يعد التدريع المناسب أمرًا بالغ الأهمية لمنع ضوضاء التوافق الكهرومغناطيسي من تعطيل الاتصال.
• تحديد قيود الفتحات: ضع في اعتبارك أن بعض طرازات Altivar المدمجة تحتوي على فتحة اتصال واحدة فقط. تأكد من أنك لا تحتاج إلى بطاقات خيارات أخرى في نفس محرك الأقراص قبل تثبيت هذه البطاقة.

الأسئلة الشائعة الصناعية

س: هل تتطلب وحدة VW3A3601 مصدر طاقة خارجي للتشغيل؟

ج: لا. تستمد الوحدة طاقتها التشغيلية مباشرة من لوحة التحكم الرئيسية لمحرك الأقراص بمجرد توصيلها بفتحة خيارات محرك الأقراص.

س: هل يمكنني استخدام هذه البطاقة لتوصيل محركات Altivar في مخطط شبكة EtherCAT حلقي مع تكرار الكابلات؟

ج: نعم. تدعم منافذ RJ45 المزدوجة التكوينات الخطية والحلقية، مما يسمح لك ببناء حلقة احتياطية إذا كانت وحدة التحكم الرئيسية تدعم تكرار حلقة EtherCAT.

س: ما الذي يجب علي التحقق منه إذا كان مؤشر LED الخاص بالتشغيل (RUN) يومض ولكن محرك الأقراص لا يستجيب لأوامر التحكم؟

ج: يشير وميض مؤشر LED الخاص بالتشغيل (RUN) إلى أن الوحدة في حالة ما قبل التشغيل. تحقق مما إذا كانت وحدة التحكم الرئيسية قد أرسلت أمر الانتقال لوضع العقدة في حالة التشغيل.

س: كيف أقوم بتعيين عنوان عقدة EtherCAT لهذه البطاقة؟

ج: تدعم الوحدة العنونة المنطقية، وعنونة العقدة، وعنونة الموضع. يمكنك تكوين العنوان إما من خلال لوحة مفاتيح الشاشة الخاصة بمحرك الأقراص أو مباشرة من برنامج تكوين وحدة التحكم الرئيسية EtherCAT.

س: هل يمكن استخدام VW3A3601 مع محركات Altivar Machine ATV340 Sercos؟

ج: لا. هذه الوحدة متوافقة مع طرازات ATV340 القياسية، ولكن لا يمكن استخدامها مع محركات الأقراص المدمجة المخصصة لـ Sercos، والتي تستخدم واجهة فيزيائية مختلفة.
