VS3202 دلتا في إس إل إس 1508 حل منطقي زائد عن الحاجة إيمرسون جديد

رؤية Global PLC Spare HUB

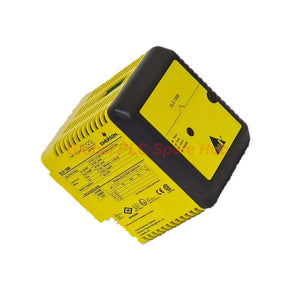

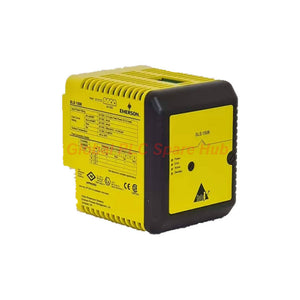

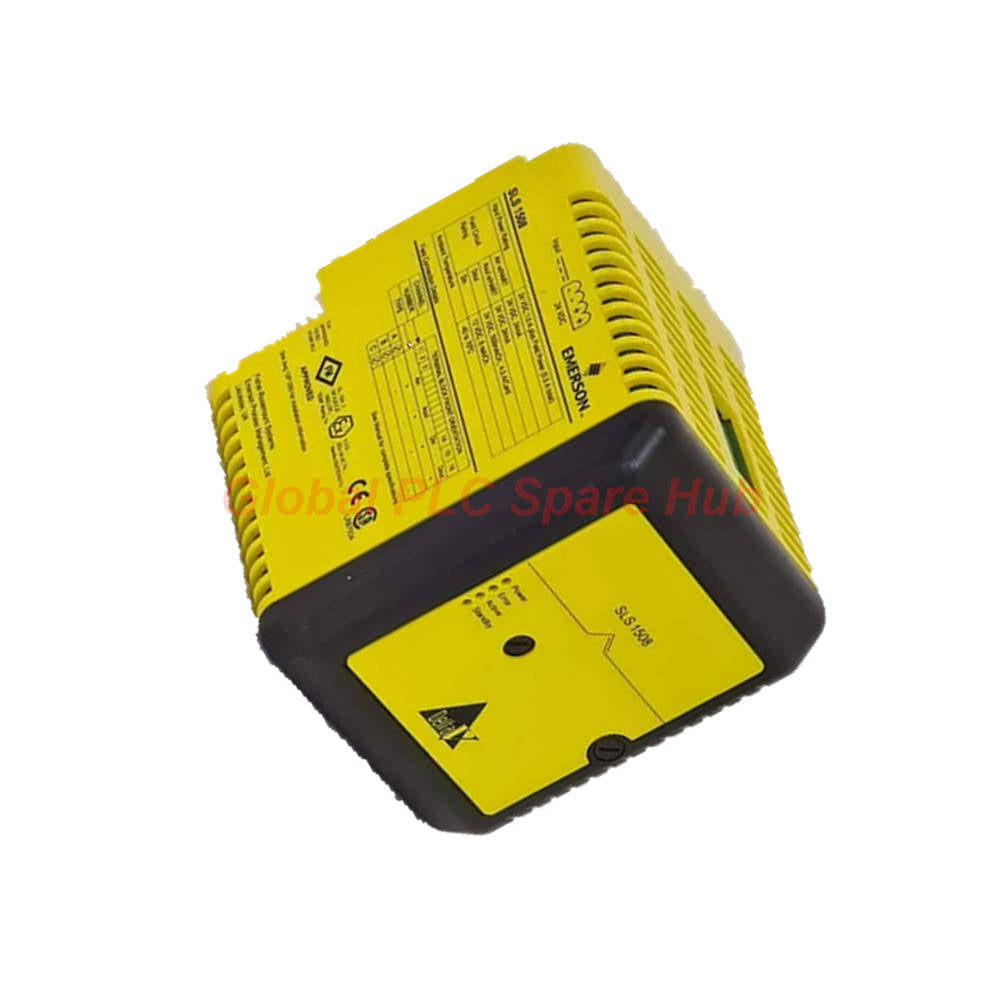

• تُعد Emerson VS3202 (SLS 1508) الجهاز الأساسي لدوائر السلامة DeltaV SIS.
• على عكس وحدات التحكم القياسية، تُنفذ VS3202 منطق السلامة بشكل مستقل عن شبكة التحكم في العمليات.
• وهي مصممة لتحقيق تكامل SIL 3، وتتميز بوجود تكرار مخصص للأجهزة وتشخيص ذاتي متقدم.
• يضمن الطلاء المطابق G3 بقاء هذا المحلّل المنطقي في بيئات المواد الكيميائية الصناعية المسببة للتآكل.

المواصفات الفنية

• العلامة التجارية: Emerson DeltaV
• رقم الموديل: VS3202
• نوع المنتج: محلّل منطقي زائد SLS 1508
• الملحقات المضمنة: كتلة طرفية مخصصة للإدخال/الإخراج
• طاقة الإدخال: 24 فولت تيار مستمر ± 20% (1.0 أمبير أساسي + حمل ميداني)
• سعة الطاقة الميدانية: 4.0 أمبير كحد أقصى (تعتمد على الحمل)
• تبديد الحرارة الداخلية: 24 وات
• الوزن: 1.2 كجم
• الفئة البيئية: ISA-S71.04-1985 الفئة G3 (بيئات مسببة للتآكل)
• حماية الدخول: معايير IP20، NEMA 12
• درجة حرارة التشغيل: -40 درجة مئوية إلى 70 درجة مئوية (-40 درجة فهرنهايت إلى 158 درجة فهرنهايت)
• درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية
• حدود الاهتزاز: 1 ملم من الذروة إلى الذروة (5-16 هرتز)؛ 0.5 جرام (16-150 هرتز)
• معدل الصدمة: موجة نصف جيبية 10 جرام (11 مللي ثانية)

الشهادات والامتثال

• تصنيف السلامة: متوافق مع توجيه الجهد المنخفض IEC 61010-1
• المنطقة الخطرة: الفئة 1، القسم 2، المجموعات A، B، C، D، T4
• معيار ATEX: 3 G EEx IIC-nA T4 (EN50021)
• معايير EMC: EN61326-1 (المعيار A) و NAMUR NE21
• ضمان الجودة: معتمد من CSA 1010 و Factory Mutual (غير شراري)

قدرات التشخيص المتقدمة

• صحة المعالج: فحوصات ذاتية للأجهزة في الوقت الفعلي لتنفيذ المنطق الحرج للسلامة.
• مزامنة التكرار: عكس البيانات في جزء من الألف من الثانية بين أزواج VS3202 المتكررة.
• مراقبة المخرجات: كشف متكامل للدوائر القصيرة والحلقات المفتوحة في أجهزة السلامة الميدانية.
• قدرة SOE: تسجيل تسلسل الأحداث لتحليل الرحلات بدقة مللي ثانية.
• عزل الأعطال: تضمن الدوائر المخصصة المقاومة للفشل دخول النظام إلى حالة آمنة عند حدوث فشل داخلي.

المعدات المستهدفة وسيناريوهات التطبيق

• إيقاف الطوارئ (ESD): عزل سريع لتدفقات الهيدروكربون في المناطق عالية الخطورة.
• إدارة الموقد (BMS): إدارة الإشعال وسلامة الوقود للمراجل والأفران الصناعية.
• الحريق والغاز (F&G): معالجة المدخلات عالية الموثوقية من كاشفات اللهب والغازات السامة.
• أنظمة HIPPS: حماية الضغط عالية التكامل لمنع تمزق خطوط الأنابيب.

الشحن والضمان

• الخدمات اللوجستية السريعة: تسليم عالمي عبر FedEx أو UPS أو DHL.
• وقت الإرسال: يتم شحن الطلبات في غضون 24-48 ساعة من تأكيد المخزون.
• الضمان الصناعي: ضمان جودة لمدة 12 شهرًا لجميع وحدات VS3202.
• التعبئة الآمنة: حماية متعددة الطبقات تضمن وصول أجهزة السلامة الحساسة بأمان.

الأسئلة المتكررة (FAQ)

• هل يتم تضمين الكتلة الطرفية مع VS3202؟ نعم، رقم الجزء هذا عبارة عن مجموعة كاملة تتضمن كلاً من محلّل المنطق والكتلة الطرفية المطلوبة.
• هل يمكنني استبدال VS3202 أثناء تشغيل نظام السلامة؟ نعم، تسمح الهندسة المتكررة بالتبديل السريع لوحدة واحدة بينما يحافظ محلّل الشريك على دائرة السلامة.
• هل تدعم الوحدة البيئات المسببة للتآكل من فئة ISA G3؟ بالتأكيد. الألواح الداخلية مغلفة بشكل متوافق لتحمل الملوثات الصناعية القاسية.
• كيف أقوم بتكوين منطق SLS 1508؟ يتم التكوين من خلال بيئة هندسة DeltaV SIS باستخدام مخططات الكتل الوظيفية.
• ما هو العمر الافتراضي النموذجي لأجهزة VS3202؟ بناءً على الخبرة الميدانية، تم تصميم وحدات السلامة هذه لتعمل لمدة 15-20 عامًا متواصلة في البيئات المتحكم فيها مناخيًا.

دليل الاختيار والشراء

• الخطوة 1: تأكد من عدد وحدات الإدخال/الإخراج لديك وأهمية الدائرة لتحديد عدد أزواج VS3202 المطلوبة.
• الخطوة 2: تحقق من أن إصدار نظام DeltaV الخاص بك يدعم أجهزة SIS SLS 1508.
• الخطوة 3: تأكد من أن مصدر الطاقة الميداني الخاص بك يمكنه التعامل مع أقصى حمل يبلغ 4.0 أمبير لكل محلّل.
• الخطوة 4: اتصل بقسم المبيعات لدينا للحصول على الوثائق المتعلقة بمراجعة الأجهزة المحددة المتوفرة حاليًا.
