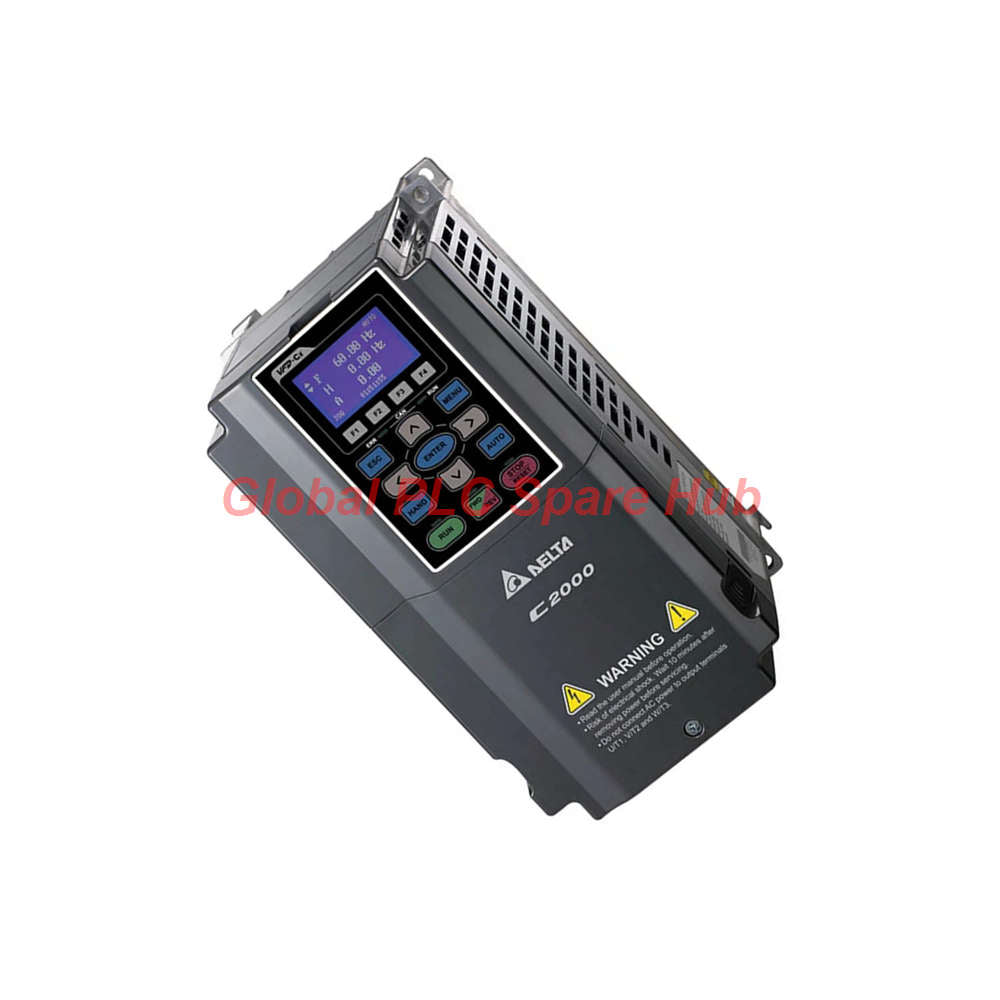

VFD037C53A-21 محول دلتا C2000 لسلسلة AC Drive ثلاثي الأطوار 575 فولت

نقطة تركيز فنية من دلتا: نظرة عامة معمارية على VFD037C53A-21

تم تصميم بنية التحكم المتجهية C2000 Plus من دلتا للإلكترونيات والمُدمجة في VFD037C53A-21 لتوليف المحركات المتعددة، وتشغيل كل من المحركات المتزامنة ذات المغناطيس الدائم (PMSM) والمحركات الحثية (IM). يعمل هذا المشغل ذو الحجم A على ناقل تيار متردد ثلاثي الأطوار عالي الجهد 575 فولت، ويستخدم التحكم الموجه حقليًا (FOC) المتقدم عالي الأداء لتحقيق استجابة عزم دوران سريعة تحت أحمال خطوية ديناميكية.

الصلابة الكهربائية والمغلف الحراري:

• تقدير الطاقة: 3.7 كيلو واط (5 حصان) بموجب مواصفات الخدمة الشاقة.
• منحنى التقييم الثلاثي: مراقبة حرارية قابلة للتكوين تدعم تحديد الملفات الشخصية للخدمة الخفيفة (120% لمدة 60 ثانية)، والخدمة العادية (120% لمدة 60 ثانية / 160% لمدة 3 ثوانٍ)، والخدمة الشاقة (150% لمدة 60 ثانية / 180% لمدة 3 ثوانٍ).
• المظهر المادي: مغلف بهيكل IP20 مع لوحات دوائر مطبوعة مغلفة، ومصنّف للتشغيل المستمر في بيئات محيطة بدرجة حرارة 50 درجة مئوية دون خفض القدرة.

رؤية Global PLC Spare HUB

من منظور الصيانة والترحيل، يُعد VFD037C53A-21 أحد الأصول الميدانية متعددة الاستخدامات للغاية نظرًا لوحدة التحكم المعيارية الخاصة به. يتطلب حذف فلتر EMC الداخلي ومفاعل التيار المستمر في تكوين هذا الطراز الفرعي تحديدًا تكييف خط خارجي إذا تم نشره في بيئات حساسة للتوافقيات عالية التردد. ومع ذلك، فإن مُفرّق الكبح المدمج يبسّط أسلاك مقاومة الكبح الديناميكي المباشرة لملفات تعريف التباطؤ ذات القصور الذاتي العالي. تدعم لوحة مفاتيح LCD القابلة للتوصيل السريع وظائف نسخ/لصق المعلمات، مما يسرع بشكل كبير متوسط وقت الإصلاح (MTTR) أثناء الاستبدال الميداني.

تكامل الآلة وسيناريوهات التطبيق

تم تحسين هذا المشغل للحركات الصناعية التي تتطلب تنظيمًا دقيقًا للسرعة والعزم وعزم دوران عالي عند البدء:

• أنظمة الطرد المركزي وإزاحة السوائل: مضخات عالية القصور الذاتي، ومنافخ صناعية، وضواغط هواء تستفيد من حلقة Deceleration Energy Backup (DEB) لمنع الجهد الزائد لناقل التيار المستمر أثناء انخفاضات الطاقة.
• مناولة المواد والنقل: خطوط رفع متعددة النقاط، ورافعات، وونشات تستخدم مصفوفة التحكم في الموضع الداخلية (تحديد الموضع، وملفات تعريف نقطة واحدة/متعددة).
• آلات المعالجة الثقيلة: آلات بثق، وخلاطات، ومحركات مغزل CNC حيث يكون التحكم عالي السرعة (0 - 599 هرتز) والاستجابة السريعة لأحمال الصدمات المفاجئة إلزاميًا.

التشخيص في الوقت الفعلي والتعشيق الآمن

• إيقاف عزم الدوران الآمن (STO): يتجاوز STO المدمج على مستوى الأجهزة المتوافق مع SIL2/PLd حلقات البرامج، ويعزل الطاقة مباشرة عن دائرة تشغيل البوابة لضمان سلامة الإيقاف في حالات الطوارئ دون موصلات ميكانيكية.
• محرك تتبع الأعطال: يسجل المشغل القياس عن بعد التشغيلي الحرج قبل أحداث التعثر، ويلتقط جهد ناقل التيار المستمر، والتيار الناتج، والحالات الحرارية لـ IGBT لاستكشاف الأخطاء وإصلاحها بسرعة لأخطاء التيار الزائد (oc)، والجهد الزائد (ov)، وسخونة المشغل الزائدة (oh).

اللوجستيات العالمية وضمان الجودة

• ضمان الأجهزة: جميع الوحدات مدعومة بضمان مكونات شامل لمدة 12 شهرًا يغطي أخطاء المنطق الداخلي وإلكترونيات الطاقة.
• التنفيذ السريع: يتم توجيه اللوجستيات الدولية حصريًا عبر شبكات FedEx و UPS و DHL Express لضمان تقليل أوقات عبور سلسلة التوريد.

خبراء Global PLC Spare HUB أسئلة وأجوبة: دليل الاختيار واستكشاف الأخطاء وإصلاحها

س1: كيف أختار بين ملفات تعريف الخدمة الخفيفة والعادية والثقيلة على VFD037C53A-21 لمنع التعثر الحراري؟

ج1: يجب عليك تقييم ملفات تعريف الحمل الخاصة بك عبر المعلمة 00-16. بالنسبة لأحمال عزم الدوران المتغيرة مثل مراوح الطرد المركزي، قم بتعيينها على الخدمة الخفيفة للاستفادة من الظرف الكامل 6.7 أمبير. بالنسبة لإعدادات عزم الدوران الثابتة عالية الاحتكاك مثل آلات البثق أو الناقلات الثقيلة حيث يتجاوز عزم الدوران الأولي 150٪، يجب عليك تشغيل المشغل بدقة تحت الخدمة الشاقة (4.6 أمبير خرج مستمر). يؤدي عدم توافق هذه المعلمة إلى أعطال التحميل الحراري المسبق (oL1) بسبب تقدير منحنى I2t غير الصحيح.

س2: لا يحتوي VFD037C53A-21 على مرشح EMC داخلي. ما هي متطلبات التثبيت لتخفيف الضوضاء الكهربائية؟

ج2: نظرًا لأن هذا الطراز يفتقر إلى مرشح مدمج، فهو شديد الحساسية لإشعاع التداخل الكهرومغناطيسي وإفساد الإشارات التناظرية القريبة (حلقات 4-20 مللي أمبير/0-10 فولت). للامتثال لمعايير ضوضاء CE/UL، يجب عليك تثبيت مرشح EMC خارجي على جانب الخط واستخدام كابلات محرك متماثلة محمية. حافظ على طول الكابل بين المشغل والمحرك أقل من 20 مترًا؛ إذا تجاوزت هذه المسافة، يلزم وجود مفاعل خرج لمنع ارتفاعات الجهد dv/dt السعوية من تكسير عزل لف المحرك.

س3: كيف يمكنني تكوين المشغل للتعامل بسلاسة مع انخفاضات شبكة الطاقة قصيرة المدى دون توقف؟

ج3: تدعم هذه الوحدة Deceleration Energy Backup (DEB). في حالة انخفاض الطاقة، قم بتمكين المعلمة 07-22 لإجبار المشغل على حالة تباطؤ متحكم فيها. يتم تحويل الطاقة الحركية المتولدة بواسطة الحمل الدوار مرة أخرى إلى طاقة كهربائية للحفاظ على جهد ناقل التيار المستمر الرئيسي فوق عتبة التعثر تحت الجهد (حوالي 400 فولت تيار مستمر على وحدات 575 فولت). وهذا يحافظ على التحكم المنطقي الداخلي نشطًا حتى تستأنف طاقة الخط المستقرة.

س4: هل يمكنني ترحيل برامج DVP-PLC القديمة مباشرة إلى الكتلة الوظيفية لـ PLC المدمجة في مشغل C2000؟

ج4: نعم، ولكن مع قيود معمارية. تتميز سلسلة C2000 بمحرك منطق Delta PLC مدمج ذو 10 آلاف خطوة مبرمج عبر ISPSoft أو WPLSoft. بينما يستخدم نفس تعليمات المنطق السلمي القياسية الأساسية مثل سلسلة DVP، فإنه يتصرف كوحدة توسعة داخلية. يجب عليك تعيين السجلات الطرفية المحددة (مثل معلمات CR لأمر التردد وبتات التحكم) في برنامج PLC. يوصى بشدة بتفريغ التعشيق المحلي والمصافحات الأساسية للحالة هنا لتقليل الحمل الزائد للمعالجة على PLC النظام الرئيسي الخاص بك.

س5: ما هو الإجراء الصحيح عند استبدال وحدة تالفة بوحدة احتياطية جديدة لتجنب وقت إعادة البرمجة؟

ج5: لا تقم بإيقاف التشغيل ونسخ المعلمات يدويًا سطرًا بسطر. استخدم لوحة مفاتيح LCD القابلة للتوصيل الساخن (KPC-CC01). قبل إزالة المشغل المعيب، قم بتوصيل لوحة المفاتيح، وانتقل إلى قائمة نسخ المعلمات، وقم بتنزيل مجموعة معلمات EEPROM الكاملة في ذاكرة فلاش لوحة المفاتيح. قم بتركيب إطار المشغل الجديد، وقم بتوصيل نفس لوحة المفاتيح، وقم بتحميل ملف المعلمات. تأكد من تطابق إصدارات البرامج الثابتة لإطار الأجهزة لتجنب كتل عدم تطابق التكوين.
