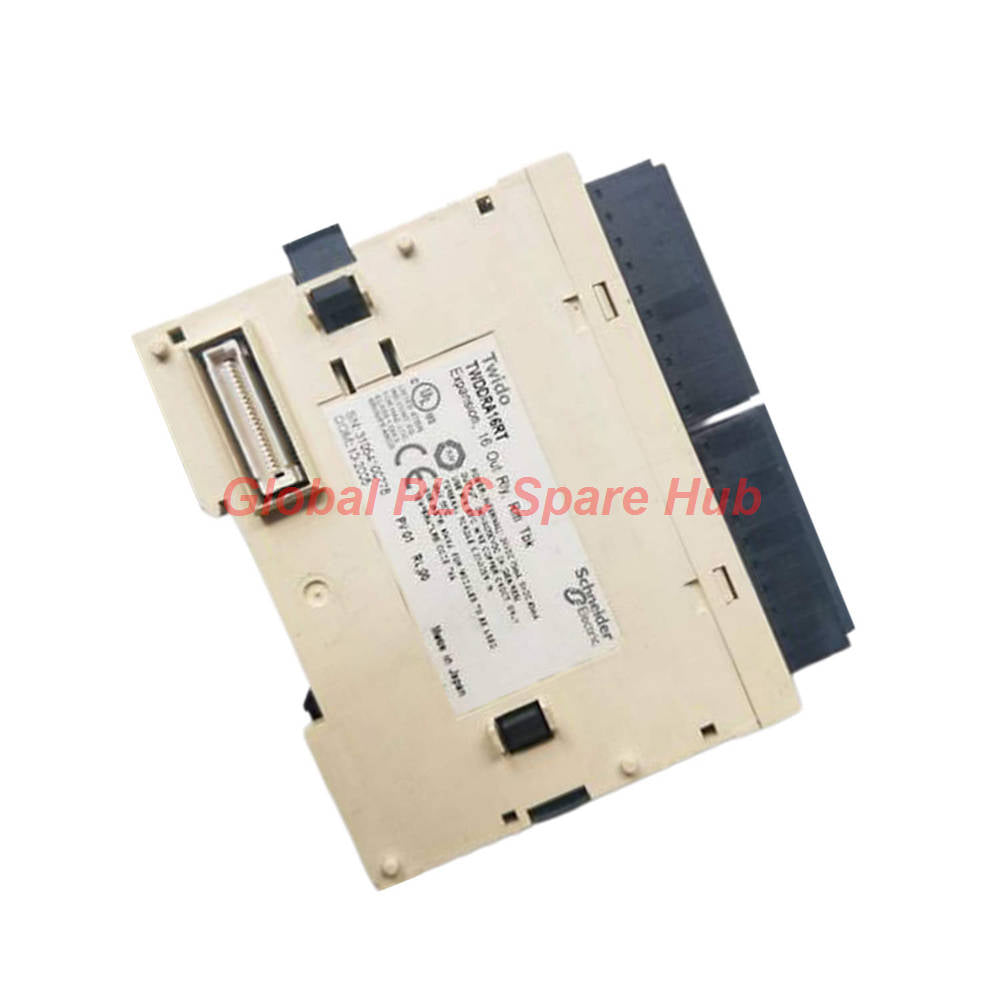

TWDDRA16RT وحدة خرج مرحل تويدو من شنايدر إلكتريك

نظرة عامة على المنتج

يُعد TWDDRA16RT وحدة توسعة خرج ترحيل كهروميكانيكية صُممت بواسطة شنايدر إلكتريك.

تُوسّع هذه المكونة المتينة قدرة القناة المادية لمنصة وحدة التحكم المنطقية القابلة للبرمجة Twido الخاصة بك.

وهي تُدمج 16 نقطة تلامس ترحيل مفتوحة عادةً (NO) ومستقلة لتبديل أنواع جهد متنوعة مباشرةً.

على عكس المخارج الإلكترونية، توفر هذه الوحدة الميكانيكية عزلًا كهربائيًا كاملًا بين منطق نظامك والمشغلات الخارجية.

تُدار الأسلاك الميدانية عبر كتلة طرفية لولبية قابلة للإزالة ومتينة لضمان صيانة ميدانية موثوقة.

رؤية Global PLC Spare HUB

من منظور هندسة التحكم، يعمل TWDDRA16RT كواجهة مثالية للبيئات ذات الجهد المختلط.

فهو يتعامل مع ما يصل إلى 2 أمبير لكل قناة فردية، مما يوفر سعة تيار أعلى بكثير من نماذج الحالة الصلبة القياسية.

يستخدم الترتيب الداخلي مرجعين مشتركين معزولين، ويقسم ناقل التبديل إلى مجموعتين من 8 نقاط (القنوات 0-7 و 8-15).

يسمح تصميم الناقل المزدوج هذا للمهندسين بتشغيل التيار المتردد على كتلة واحدة والتيار المستمر على الأخرى بأمان.

تقلل مقاومة التلامس المنخفضة التي تقل عن 40,000 ميكرو أوم من تراكم الحرارة داخل حاويات التحكم عالية الكثافة.

توافق النظام والمعدات المستهدفة

تتكامل وحدة الترحيل هذه بسلاسة مع معدات التشغيل الآلي الصناعية التالية:

• وحدات التحكم الأساسية المدمجة والنمطية من شنايدر إلكتريك Twido
• بادئات المحركات AC/DC الصناعية الثقيلة، والموصلات، وترحيلات التحكم
• صفارات الإنذار عالية السحب، وأضواء الأبراج، وصفارات الإنذار الميدانية
• محركات المحركات الكسرية وصمامات الخلط الآلية

المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك
• الموديل: TWDDRA16RT
• سلسلة المنتج: Twido
• نوع الوحدة: وحدة خرج ترحيل ميكانيكية منفصلة
• عدد المخارج: 16 قناة تلامس مستقلة
• شكل تلامس الخرج: 16 تلامس مفتوح عادةً (نموذج A NO)
• واجهة الأسلاك: كتلة طرفية لولبية قابلة للإزالة
• المجموعات المشتركة المعزولة: نقطتان مشتركتان منفصلتان (COM0 للقنوات 0-7، COM1 للقنوات 8-15)
• الحد الأقصى للتيار لكل قناة: 2 أمبير أقصى حمل
• الحد الأقصى للتيار لكل ناقل مشترك: 8 أمبير إجمالي لكل خط مشترك
• مقاومة التلامس: ≤ 40000 ميكرو أوم عبر المسارات المغلقة
• وقت الاستجابة الميكانيكية: ≤ 7 مللي ثانية تأخير التشغيل
• عزل عازل: 1500 فولت RMS لمدة دقيقة واحدة بين القناة والدوائر المنطقية الداخلية
• متطلبات تيار الناقل الداخلي: 45 مللي أمبير عند 5 فولت تيار مستمر في الحالة 1 (جميع النقاط نشطة)
• متطلبات تيار النظام الخارجي: 75 مللي أمبير عند 24 فولت تيار مستمر في الحالة 1 (جميع النقاط نشطة)
• مستوى حماية العلبة: تصميم IP20 آمن للأصابع
• الحد الحراري للتشغيل: من 0 درجة مئوية إلى 55 درجة مئوية هواء محيط
• الوزن الصافي للوحدة: 0.145 كجم

سيناريوهات التطبيق الأساسية

• لوحات عزل متعددة الجهد لإدارة المرافق الميكانيكية
• خطوط التحكم في الدائرة المتشابكة داخل مكابس الختم الآلية
• تنشيط مروحة العادم HVAC ولوحات التحكم في محرك المخمد
• أنظمة ضخ توزيع المياه التي تتطلب تحكمًا مختلطًا بصمامات التيار المتردد والتيار المستمر

قدرات التشخيص المتقدمة

• يتتبع برنامج وحدة التحكم حالة ملفات الترحيل التجريبية الداخلية مباشرةً.
• يوقف العزل الغلفاني 1500 فولت RMS موجات الجهد العالي الميدانية من العودة إلى ناقل المعالج.
• تتيح بنية الكتلة القابلة للإزالة اختبار الدائرة المفتوحة الفوري عبر مجسات المالتيميتر دون فصل الأسلاك.

شروط الشراء والخدمات اللوجستية

• وقت المعالجة: شحن عالمي مضمون في غضون 24 إلى 48 ساعة
• شركاء الخدمات اللوجستية: تتبع ممتاز سريع عبر FedEx و UPS و DHL
• حماية الضمان: تغطية ضمان الأجهزة الكاملة لمدة 12 شهرًا
• محتويات العبوة: وحدة ترحيل TWDDRA16RT جديدة تمامًا ومغلفة من المصنع مع رأس طرفي

دليل اختيار الهندسة

• تحقق من أن تردد التبديل الخاص بك لا يتجاوز الحدود الدورية الميكانيكية للترحيل القياسي.
• اختر هذا الموديل إذا كانت دائرتك تتطلب معالجة مرنة لجهود التيار المتردد والتيار المستمر المتزامنة على كتلة واحدة.
• تأكد من أن إجمالي تيار الحمل عبر أي مجموعة واحدة من ثماني قنوات يبقى أقل من عتبة الـ 8 أمبير المشتركة.

الأسئلة الشائعة

هل يمكنني توجيه مرحلة تيار متردد عبر المشترك 0 وجهد تيار مستمر عبر المشترك 1 في وقت واحد؟

نعم، المجموعات الداخلية منفصلة تمامًا، مما يسمح بالتشغيل المعزول لشبكات الجهد المختلطة حتى حد التصنيف.

ما هي فائدة كتلة الطرف اللولبي القابلة للإزالة مقارنة بالمتغيرات الثابتة؟

تسمح بالاستبدال السريع للوحدة الأساسية دون الحاجة إلى فك وإعادة تسمية أسلاكك الميدانية بشكل فردي.

هل تتطلب هذه الوحدة مصدر طاقة تيار مستمر خارجي 24 فولت لتشغيل الترحيلات؟

نعم، إنها تسحب 75 مللي أمبير عند 24 فولت تيار مستمر خارجيًا لتنشيط الملفات الميكانيكية الداخلية عند تنشيط جميع المخارج.

كيف يجب أن أحمي نقاط تلامس الترحيل عند تبديل ملفات بادئ المحرك التحريضي؟

نوصي بشدة بتركيب مخمدات RC خارجية للأحمال AC أو ثنائيات Flyback للأحمال DC لمنع تآكل القوس.

ما الذي يشير إلى فشل في التلامس المادي داخل قنوات الـ 16 NO؟

إذا أكد منطق وحدة التحكم حالة خرج نشطة ولكن الدائرة الميدانية لا تزال مفتوحة، فقد وصلت نقطة التلامس إلى نهاية عمرها الافتراضي.
