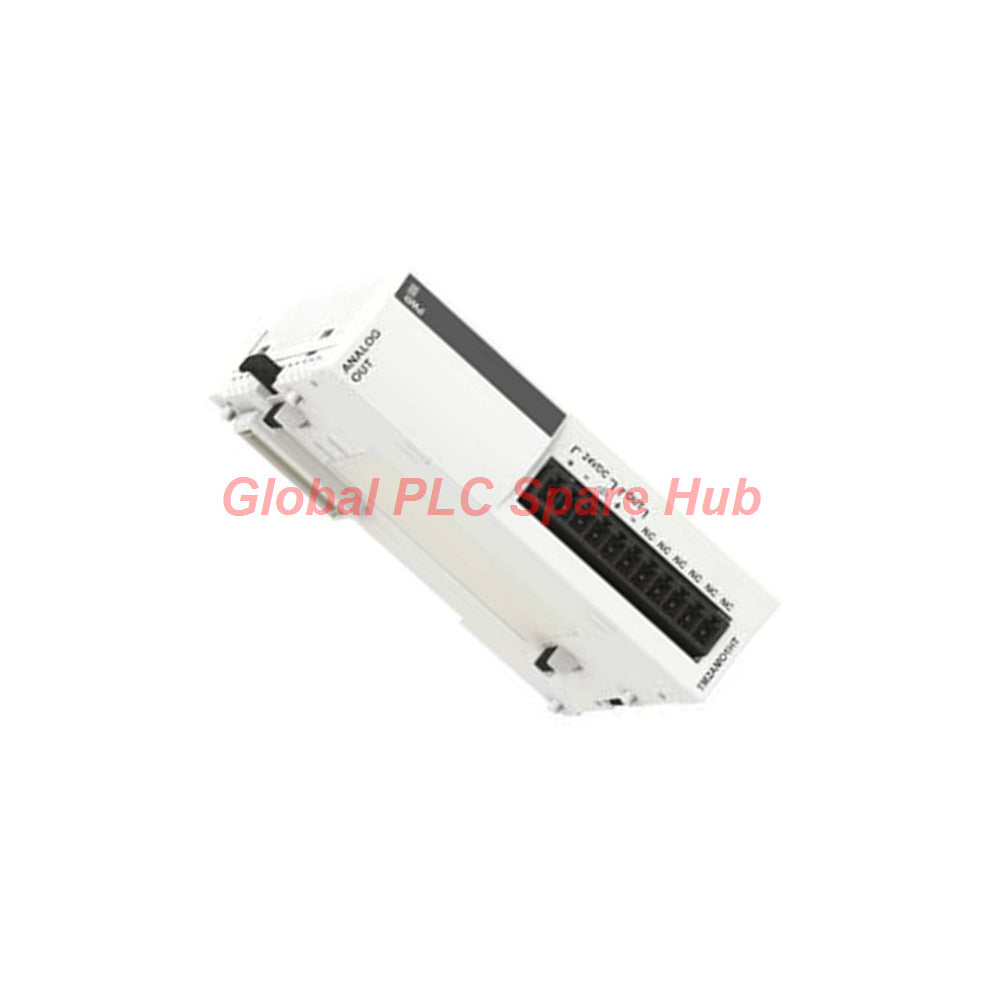

TWDAMO1HT وحدة خرج تناظري Schneider Electric Twido

Schneider Electric TWDAMO1HT نظرة عامة على المنتج

يُعد Schneider Electric TWDAMO1HT وحدة إخراج تماثلية مصممة بدقة من سلسلة Twido. تحوّل هذه الوحدة المدمجة إشارات المتحكم الرقمية إلى مخرجات تماثلية دقيقة للتحكم في العمليات الصناعية. تدعم كلاً من تكوينات الجهد وحلقة التيار، مما يضمن دمجًا متعدد الاستخدامات في بنى الأتمتة الحالية. تستخدم الوحدة عزلًا ضوئيًا عالي السرعة للحفاظ على سلامة الإشارة في البيئات الصعبة.

المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك
• الموديل: TWDAMO1HT
• السلسلة: تويدو
• قنوات الإخراج: قناة واحدة
• نطاقات الإشارة: 0-10 فولت (جهد) و 4-20 مللي أمبير (تيار)
• الدقة: 12 بت
• قيم LSB: 2.5 مللي فولت (جهد) / 4 ميكرو أمبير (تيار)
• الدقة: ±0.2% من المقياس الكامل عند 25 درجة مئوية
• الخطية: ±0.2% من المقياس الكامل
• خطأ الإخراج: ±1% من المقياس الكامل
• وقت الاستقرار: 20 مللي ثانية
• وقت التحويل: 20 مللي ثانية بالإضافة إلى دورة واحدة للمتحكم
• جهد الإمداد: 24 فولت تيار مستمر (النطاق: 20.4–28.8 فولت)
• العزل: 500 فولت بين المخارج والمنطق عبر قارن ضوئي
• درجة حرارة التشغيل: 0 درجة مئوية إلى 55 درجة مئوية
• درجة حرارة التخزين: -25 درجة مئوية إلى 70 درجة مئوية
• تصنيف الحماية: IP20

التركيب والصيانة

• تتميز الوحدة بكتلة طرفية لولبية قابلة للإزالة لتوصيل سريع.
• استخدم كابلات مزدوجة مجدولة ومحمية لمنع التداخل الكهرومغناطيسي.
• تأكد من أن مصدر طاقة 24 فولت تيار مستمر يبقى ضمن حدود الجهد المحددة.
• قم بتركيب الوحدة في بيئة تتوافق مع معايير IP20.
• قم بإجراء فحوصات دورية على توصيلات الأطراف لضمان عدم وجود ارتخاء ناتج عن الاهتزاز.

التوافق والشهادات

• متوافق مع وحدات القاعدة القياسية لسلسلة Twido.
• معتمد من UL و CSA لمعايير الصناعة في أمريكا الشمالية.
• متوافق مع متطلبات علامة CE للأسواق الأوروبية.

رؤية Global PLC Spare HUB

يتميز TWDAMO1HT في التطبيقات التي تتطلب دقة حرجة حيث يكون قياس الإشارة الموثوق به إلزاميًا. يفضل المهندسون هذه الوحدة لعزلها القوي، الذي يخفف بفعالية من حلقات التأريض والضوضاء الكهربائية. هذه الوحدة هي مطابقة مثالية للمحركات ذات التردد المتغير، ووحدات التحكم في الصمامات التناسبية، ومسجلات الرسوم البيانية التي تتطلب أداءً ثابتًا 12 بت.

التطبيقات النموذجية

• التحكم النسبي في سرعة محركات الموتور.
• التحديد الدقيق لمشغلات الهواء والسوائل.
• مراقبة العمليات الصناعية لدرجة الحرارة والضغط.
• تسجيل البيانات للمتغيرات الإنتاجية الحرجة.

الشحن والضمان

• نقوم بالشحن عبر FedEx و UPS و DHL.
• معالجة وإرسال مضمونان في غضون 24-48 ساعة.
• يتضمن كل عملية شراء ضمان جودة قياسي لمدة 12 شهرًا.

الأسئلة المتكررة

ماذا يحدث إذا كانت مقاومة الحمل خارج النطاق المحدد؟
تجاوز حدود الحمل المحددة (300 أوم للتيار؛ 2000 أوم للجهد) سيؤثر على دقة الإشارة وقد يتلف مرحلة الإخراج.

هل يمكنني استخدام هذه الوحدة لتعديل عرض النبضة عالي السرعة؟
لا، هذه وحدة إخراج تماثلية مصممة للإشارات المستقرة، وليست للتبديل الرقمي عالي السرعة.

كيف يمكنني استكشاف أخطاء فشل الإخراج وإصلاحها؟
أولاً، تحقق من جهد إمداد 24 فولت تيار مستمر. بعد ذلك، تأكد من أن أسلاك الإشارة التماثلية محمية بشكل صحيح وتحقق من وجود دوائر مفتوحة في الحلقة.

دليل الاختيار

• حدد متطلبات إشارة التحكم الخاصة بك (الجهد مقابل التيار).
• تأكد من أن نموذج المتحكم الخاص بك يدعم ناقل التوسيع Twido.
• احسب إجمالي مقاومة الحلقة للتحقق من التوافق مع قدرة القيادة للوحدة.
• تأكد دائمًا من أن إصدار برنامج PLC الثابت الخاص بك متوافق مع أحدث تكوينات وحدة التوسيع.
