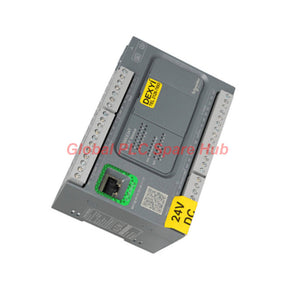

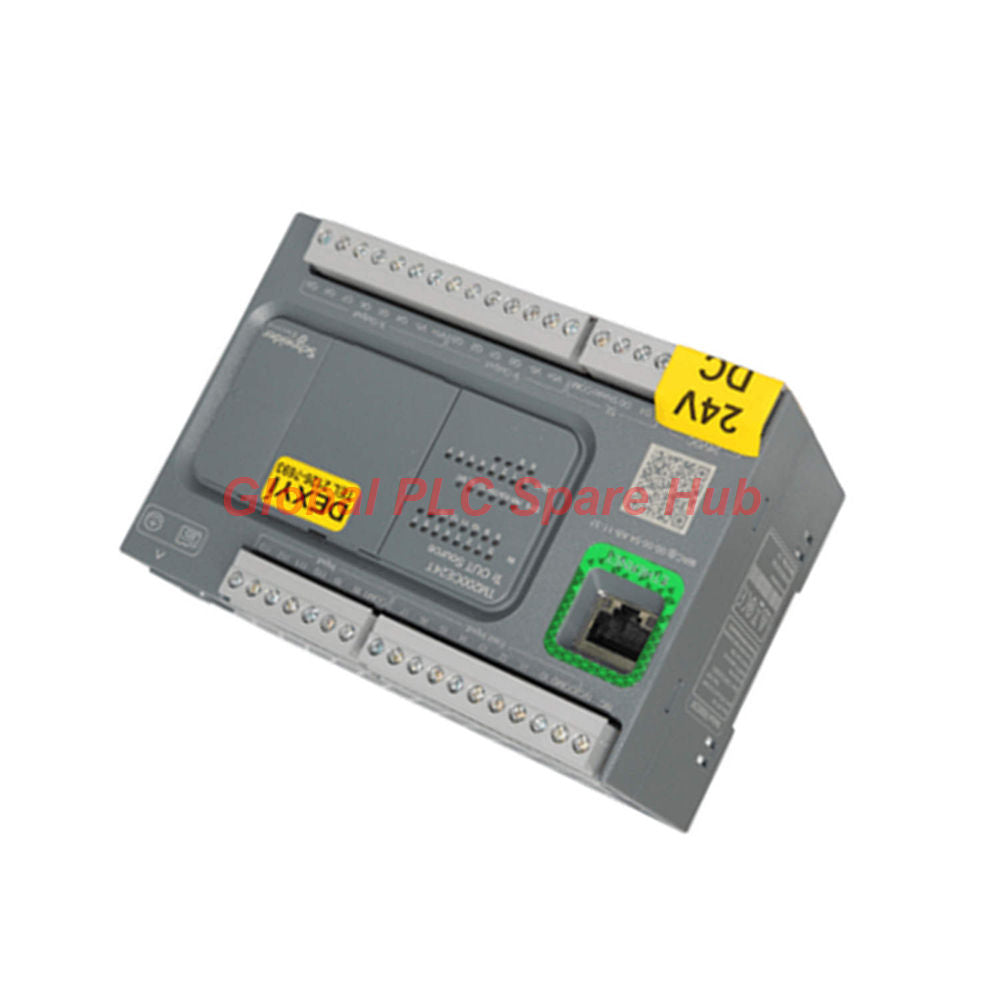

وحدة التحكم إيثرنت TM200CE24T شنايدر موديكون M200 إكسبرس
Manufacturer: Schneider Electric
Product No.: TM200CE24T
Condition： متوفر بالمخزون
Product Type: وحدة تحكم إيثرنت
Product Origin: DE
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يعد TM200CE24T وحدة تحكم منطقية قابلة للبرمجة مدمجة.
وهو ينتمي إلى سلسلة Easy Modicon M200 للتحكم الآلي بالآلات.
توفر وحدة التحكم هذه 24 قناة إدخال وإخراج رقمية مدمجة.
تتميز بـ 14 مدخل تيار مستمر و 10 مخارج ترانزستور مصدر.
يدعم منفذ إيثرنت المدمج بروتوكولات عميل وخادم Modbus TCP/IP.
تعمل وحدة التحكم بجهد 24 فولت تيار مستمر للطاقة الرئيسية.
المواصفات الفنية
يوجز الجدول MECE التالي المعلمات الأساسية لوحدة التحكم TM200CE24T:
| الفئة | معلمة المواصفات | التفاصيل والقيم الهندسية |
|---|---|---|
| الهوية والبناء | العلامة التجارية والسلسلة | شنايدر إلكتريك إيزي موديكون M200 |
| رقم جزء الطراز | TM200CE24T | |
| التركيب والحماية | تركيب على سكة DIN مقاس 35 ملم / لوحة، تصنيف IP20 | |
| هندسة الإدخال/الإخراج | إجمالي عدد الإدخال/الإخراج | 24 قناة (14 مدخل / 10 مخارج ترانزستور) |
| المدخلات المنفصلة | 24 فولت تيار مستمر (4 سرعات عالية 100 كيلو هرتز، 4 سريعة، 6 عادية) | |
| مخارج الترانزستور | 10 مصدر / منطق موجب (0.5 أمبير كحد أقصى لكل مخرج) | |
| مخارج عالية السرعة | قناتان (Q0...Q1) تدعمان 100 كيلو هرتز PTO/PWM/PLS | |
| المعالجة والذاكرة | سرعة التنفيذ | 0.2 ميكروثانية لكل تعليمات منطقية |
| سعة الذاكرة | 512 بايت فلاش للنسخ الاحتياطي للبرنامج الداخلي | |
| قدرات حلقة التحكم | منظم PID قابل للتعديل يصل إلى 14 حلقة متزامنة | |
| الاتصالات والطاقة | واجهة إيثرنت | 1 منفذ RJ45 (10/100BASE-T Modbus TCP/IP) |
| واجهات تسلسلية | 1 x RS485 (SL1) + 1 x RS232/RS485 غير معزول (SL2) | |
| حدود جهد الإمداد | 24 فولت تيار مستمر اسمي (حدود 20.4...28.8 فولت تيار مستمر، حمل 16 وات) | |
| حماية من الدائرة القصيرة | حماية إلكترونية من الحمل الزائد عند 2 أمبير مع إعادة ضبط تلقائية لمدة 1 ثانية |
المعدات المتوافقة وسيناريوهات التطبيق
تتكامل وحدة التحكم TM200CE24T بسلاسة مع المعدات الميدانية الآلية:
- محركات السائر والسيرفو: تولد إشارات نبض PTO بتردد 100 كيلو هرتز للتحكم في تحديد المواقع ثنائي المحور.
- وحدات توسيع شنايدر موديكون: توسع ما يصل إلى 138 مخرج ترانزستور باستخدام وحدات إضافية.
- أنظمة SCADA والإشرافية: تشارك بيانات القياس عن بعد للآلة في الوقت الفعلي عبر شبكات إيثرنت Modbus TCP/IP.
- آلات التعبئة والتغليف عالية السرعة: تنفذ الفرز والتسجيل السريع عبر عدادات عالية السرعة بتردد 100 كيلو هرتز.
قدرات التشخيص
تدعم ميزات التشخيص المدمجة المراقبة المستمرة واستكشاف الأخطاء وإصلاحها بسرعة:
- تعرض مؤشرات LED للحالة مؤشرات تشخيص الطاقة (PWR) والتشغيل (RUN) وخطأ الوحدة (ERR) على الفور.
- تشير مؤشرات LED مخصصة للإيثرنت (LK/ACT 10/100) إلى نقل الشبكة النشط وسرعات الاتصال.
- تؤكد مؤشرات LED الخاصة بالقناة حالة تبديل جميع المدخلات والمخرجات الرقمية الـ 24.
- تؤدي ميزة الكشف التلقائي عن الدائرة القصيرة إلى إعادة ضبط مخارج الترانزستور في غضون ثانية واحدة بعد مسح أخطاء الحمل الزائد.
رؤى Global PLC Spare HUB والخبرة الميدانية
يقوم المهندسون في Global PLC Spare HUB بتركيب وحدات تحكم Easy Modicon M200 المزودة بالإيثرنت بانتظام.
تتطلب مخارج ترانزستور المصدر فصلاً دقيقًا لإمداد الطاقة الخارجي للحفاظ على استقرار النبض عالي التردد.
مثال على حالة ميدانية: شهد خط وضع العلامات عالي السرعة انحرافًا في الموضع على محركات السيرفو أثناء التسارع. استبدل المهندسون وحدة الترحيل بوحدة التحكم TM200CE24T. أدى استخدام مخارج PTO بتردد 100 كيلو هرتز ومراقبة Ethernet Modbus TCP المخصصة إلى التخلص من تذبذب النبضات. تحسنت دقة وضع العلامات بشكل كبير دون إضافة وحدات حركة خارجية.
دليل الاختيار
راجع معايير التشغيل هذه قبل اختيار وحدة التحكم المنطقية هذه للوحة التحكم الخاصة بك:
- احتياجات الحركة عالية السرعة: اختر هذا النموذج عند تشغيل محركات السائر التي تتطلب ما يصل إلى 100 كيلو هرتز من نبضات PTO.
- قطبية إشارة الخرج: تأكد من أن مشغلاتك الميدانية تتطلب مخارج ترانزستور مصدر ذات منطق موجب.
- بنية الشبكة: حدد وحدة التحكم هذه إذا كان الاتصال المباشر بإيثرنت Modbus TCP/IP ضروريًا.
- فحص مصدر الطاقة: تأكد من أن لوحة التحكم الخاصة بك توفر مصدر طاقة منظم بجهد 24 فولت تيار مستمر.
قائمة الحزمة والضمان واللوجستيات
تحتوي كل شحنة على أجهزة تم اختبارها بالكامل وجاهزة للنشر الفوري:
- 1 × وحدة تحكم منطقية شنايدر إلكتريك TM200CE24T
- 1 × مجموعة من كتل الأطراف اللولبية القابلة للإزالة
- ضمان شامل لمدة 12 شهرًا: يغطي الاستبدال الفني الكامل ضد عيوب التصنيع.
- خدمات لوجستية سريعة الإرسال: يتم الإرسال في غضون 24 إلى 48 ساعة عبر FedEx أو UPS أو DHL السريع.
الأسئلة الشائعة (FAQ)
س1: هل يدعم TM200CE24T اتصالات الإيثرنت؟
ج: نعم، إنه يتميز بمنفذ RJ45 لاتصال عميل وخادم Modbus TCP/IP.
س2: ما هو الحد الأقصى لتردد مخارج النبض عالية السرعة؟
ج: تدعم المخارج Q0 و Q1 أوضاع PWM و PLS و PTO حتى 100 كيلو هرتز.
س3: كيف تعمل حماية الترانزستور من الدائرة القصيرة أثناء أعطال الحمل الزائد الميدانية؟
ج: تعمل الحماية الإلكترونية المدمجة عند 2 أمبير وتتم إعادة ضبطها تلقائيًا في غضون ثانية واحدة بعد مسح العطل.
س4: كيف يمنع المهندسون حلقات الأرض على ناقل الاتصال التسلسلي RS485؟
ج: يوصي مهندسو الميدان باستخدام كابل مزدوج مجدول ومحمي مع تأريض الدرع أحادي النقطة عند وحدة التحكم.
س5: ما هي خيارات شركات النقل القياسية المتاحة للإرسال العالمي الطارئ؟
ج: نقوم بمعالجة وإرسال الطلبات في غضون 24 إلى 48 ساعة باستخدام خدمات الشحن السريع عبر FedEx أو DHL أو UPS.
Tags
س: هل هذه الأجزاء أصلية وجديدة 100%؟
ج: نعم. نضمن أن كل مكون هو أصلي 100%، وجديد تمامًا، ومغلف من المصنع. كما نقدم ضمانًا شاملاً لمدة 12 شهرًا لراحتك.
س: ما مدى سرعة الشحن إلى بلدي؟
ج: بالنسبة للعناصر المتوفرة في المخزون، نقدم إرسالاً في نفس اليوم. وعادةً ما يتم التسليم عبر الشحن السريع الدولي (DHL/FedEx/UPS) في غضون 3-5 أيام عمل في جميع أنحاء العالم.
س: هل يمكنني الحصول على عرض أسعار رسمي يشمل تكاليف الشحن؟
ج: بالتأكيد. فريق المبيعات لدينا مستعد لتقديم فاتورة مبدئية (PI) مفصلة تتضمن أسعار الشحن الأكثر تنافسية لموقعك.
س: هل تقدمون خصومات للطلبات الكبيرة؟
ج: نقدم أسعارًا تعتمد على الحجم للمشاريع الكبيرة أو طلبات العناصر المتعددة. يرجى الاتصال بنا للحصول على ضمان أفضل الأسعار لدينا.
ضمان شامل لمدة 12 شهرًا
كل جزء توفره Global PLC Spare Hub مشمول بـ ضمان لمدة 12 شهرًا من تاريخ الفاتورة.
- التغطية: عيوب وظيفية وأعطال في الأجهزة في ظل ظروف التشغيل العادية.
- التزامنا: نقدم إصلاحًا فوريًا أو استبدالًا أو استردادًا كاملاً لأي مكونات معيبة تم التحقق منها لتقليل وقت التوقف التشغيلي لديك.
سياسة الإرجاع والاستبدال
نقدم سياسة إرجاع لمدة 30 يومًا لضمان حصولك على الجزء الدقيق الذي يتطلبه نظامك.
- الأهلية: تُقبل المرتجعات للعناصر غير المركبة في تغليفها الأصلي والمحكم الإغلاق من المصنع.
- عملية RMA: يرجى الاتصال بفريق الدعم لدينا للحصول على رقم ترخيص إرجاع البضائع (RMA) قبل الشحن.
- معالجة سريعة: تتم معالجة المبالغ المستردة أو الاستبدالات في غضون 3-5 أيام عمل بعد أن يجتاز العنصر المرتجع فحصنا الفني.
هل تحتاج إلى مساعدة فنية؟لست متأكدًا مما إذا كان هذا الجزء متوافقًا مع نظامك؟ [استشر مهندسينا] قبل الشراء لضمان التوافق بنسبة 100%.
