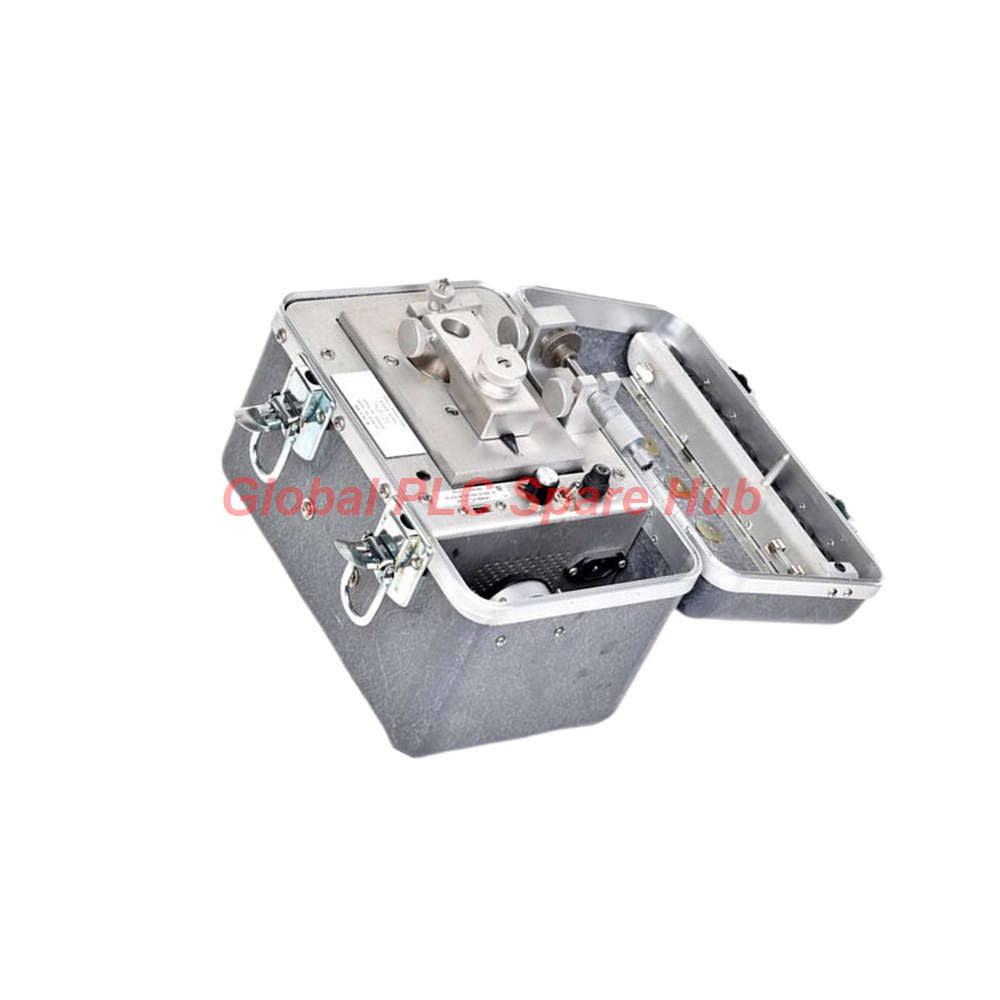

جهاز معايرة بنتلي نيفادا TK3-2E | جديد

رؤية Global PLC Spare HUB

لا يزال جهاز Bently Nevada TK3-2E المعيار الصناعي للتحقق الفعلي من أنظمة محولات التقارب. من منظور فني، يسد هذا المحاكي الميكانيكي الفجوة بين القراءات الرقمية والواقع الفعلي. باستخدام لوحة متذبذبة تعمل بمحرك لمحاكاة الاهتزاز وميكرومتر مغزلي لتحديد الموضع، يتيح جهاز TK3-2E للمهندسين التحقق من سلسلة الإشارة بأكملها — من طرف المجس إلى رف الشاشة — دون تدوير عمود الآلة الفعلي. وهذا "فحص سلامة" حاسم لأي تثبيت مراقبة من سلسلة 3500 Series أو 7200 Series حيث يكون التباعد الخالي من المستشعر والخطية أمرًا بالغ الأهمية.

الهيكل الفني والمواصفات

• الماركة: Bently Nevada
• الموديل: TK3-2E
• السلسلة: TK Calibration Series
• النوع: محاكي اهتزاز وموضع ميكانيكي
• نطاق سعة الاهتزاز: 50 إلى 254 ميكرومتر (2 إلى 10 ميل) من الذروة إلى الذروة
• سرعة القيادة الكهربائية: تصل إلى 10,000 دورة في الدقيقة
• سرعة القيادة الهوائية: تصل إلى 5,000 دورة في الدقيقة
• دقة الموضع: تحكم مغزلي ميكانيكي بمستوى الميكرون
• جهد الإدخال: 95 إلى 125 فولت تيار متردد (قياسي) / 190 إلى 250 فولت تيار متردد (اختياري)
• متطلبات إمداد الهواء: تصل إلى 90 رطل لكل بوصة مربعة
• مادة الهدف: فولاذ سبائكي مقوى (ما يعادل AISI 4140)
• الوزن: 5.9 كجم (وحدة ميدانية محمولة)
• الأبعاد: 215 ملم × 184 ملم × 285 ملم

قدرات التشخيص الأساسية

• التحقق من خطية مجس القرب ومعامل القياس.
• اختبار الاهتزاز المحاكى للتحقق من نقاط الضبط للتحذير والخطر.
• معايرة موضع الدفع (المحوري) باستخدام الميكرومتر الدقيق.
• تحديد "التداخل" أو تداخل الكابلات في حلقة الإشارة.
• التحقق من حلقة الفحص من قاعدة الآلة إلى واجهة المستخدم الرسومية في غرفة التحكم.

سيناريوهات التطبيق وتوافق الجهاز

• اختبار مجسات القرب Bently Nevada 3300 XL مقاس 5 ملم و 8 ملم و 11 ملم.
• المعايرة السنوية لأنظمة حماية الآلات 3500 Series.
• اختبار المجسات البديلة على المقعد قبل التركيب في الميدان.
• تدريب الفنيين على تباعد المجسات ومنحنيات الجهد إلى المسافة.
• استكشاف الأخطاء وإصلاحها في الموقع للقراءات الاهتزازية غير المنتظمة أثناء التشغيل.

الخدمات اللوجستية والتعبئة والضمان

• شركاء الشحن: إرسال عالمي سريع عبر FedEx و UPS و DHL.
• المهلة الزمنية للتسليم: عادة ما يتم الشحن في غضون 24-48 ساعة.
• الحالة: جديدة تمامًا، تم اختبارها في المصنع، في عبوة صناعية واقية.
• فترة الضمان: ضمان المصنع الكامل لمدة 12 شهرًا متضمن.

إرشادات الاختيار والمشتريات

• جهاز TK3-2E هو النسخة التي تعمل بالكهرباء؛ تحقق من الجهد المحلي (110 فولت مقابل 220 فولت) قبل الطلب.
• تأكد من أن مادة زر الهدف تتطابق مع معدن عمودك المحدد للحصول على نتائج دقيقة.
• بالنسبة للمواقع التي لا تحتوي على طاقة تيار متردد موثوقة، تأكد من أن إمداد الهواء المضغوط يلبي متطلبات 90 رطل لكل بوصة مربعة للقيادة الهوائية.
• احرص دائمًا على الشراء من Global PLC Spare HUB لضمان الحصول على أجهزة Bently Nevada الأصلية.

الأسئلة الشائعة من الخبراء: رؤى احترافية

• السؤال: كيف يحاكي جهاز TK3-2E "تذبذبًا" لاختبار الاهتزاز؟
• الإجابة: تستخدم الوحدة لوحة مائلة تعمل بمحرك (لوحة متذبذبة). مع دورانها، تتغير المسافة إلى طرف المجس بشكل دوري، محاكية اهتزاز العمود بدون كتلة دوارة فعلية.
• السؤال: هل يمكنني معايرة مجسات 11 ملم أو 25 ملم باستخدام جهاز TK3-2E؟
• الإجابة: نعم، بشرط استخدام محولات حامل المجس الصحيحة. تدعم الوحدة القياسية مجسات 8 ملم الشائعة، لكن الذراع المتأرجح قابل للتعديل للأقطار الأكبر.
• السؤال: ما أهمية معدن "زر الهدف"؟
• الإجابة: مجسات التيار الدوامي حساسة لتركيب المواد. يستخدم جهاز TK3-2E هدفًا فولاذيًا قياسيًا لمطابقة منحنى المعايرة لمعظم الأعمدة الصناعية.
• السؤال: لماذا يجب أن أختار جهاز TK3-2E الكهربائي بدلاً من ميكرومتر يدوي بحت؟
• الإجابة: يسمح المحرك الكهربائي بالاختبار الديناميكي (الاهتزاز)، بينما يؤكد الميكرومتر اليدوي فقط الموضع الثابت (الدفع). يوفر جهاز TK3-2E كليهما.
• السؤال: هل تتطلب الوحدة إعادة معايرة دورية؟
• الإجابة: يجب فحص الميكرومترات الميكانيكية سنويًا مقابل كتل قياس معتمدة للحفاظ على الامتثال لمعيار ISO لمختبر الصيانة الخاص بك.
