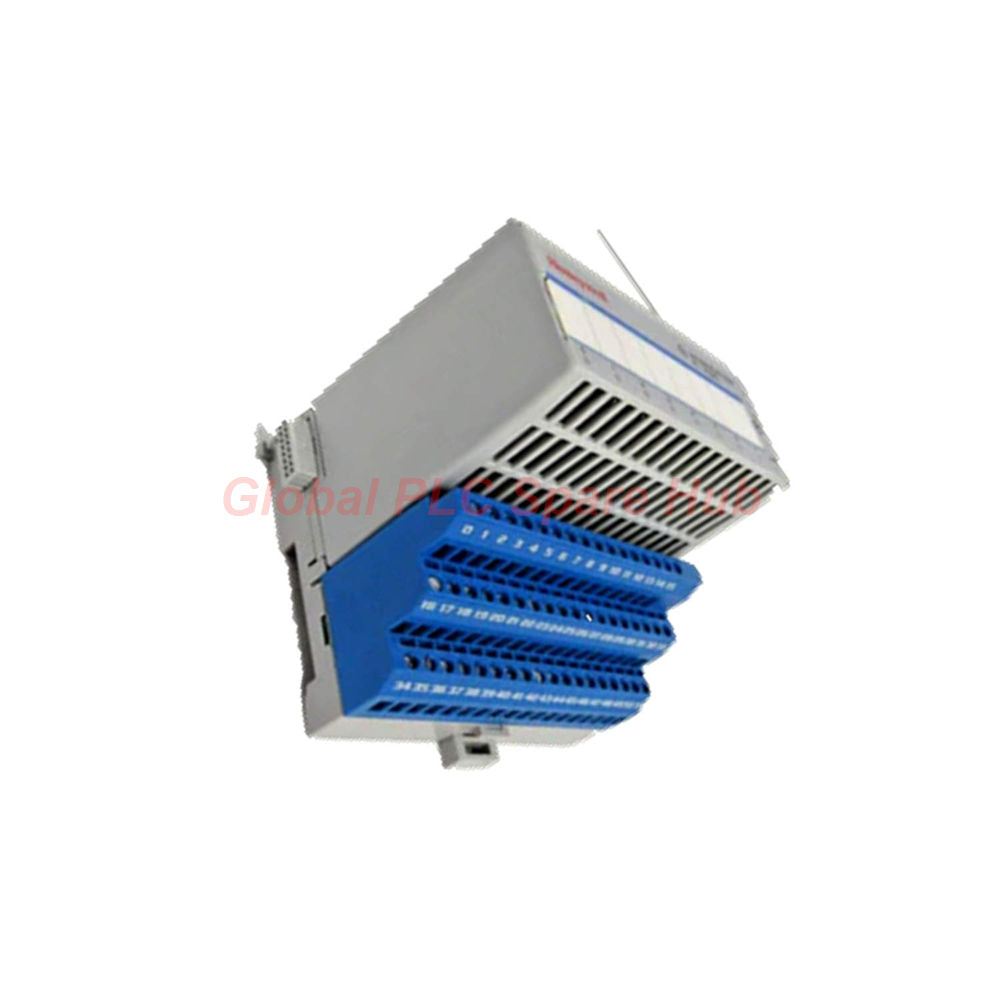

TC-POA081 وحدة خرج تناظري من هانيويل 8 قنوات

نظرة عامة على المنتج

إن Honeywell TC-POA081 عبارة عن واجهة إخراج تماثلية عالية الأداء وآمنة جوهريًا مصممة لتشغيل المحركات الميدانية داخل بيئات العمليات المتفجرة أو الخطرة.

توفر هذه الوحدة 8 قنوات إخراج تيار ثنائية الطرف يتم ربطها عبر مقاومات استشعار داخلية دقيقة بقاسم مشترك واحد.

مزودة بعزل غلفاني متخصص يتوافق مع معيار DIN EN 50 020، تقوم بفصل حلقات التحكم على جانب الحقل بأمان عن منطق اللوحة الخلفية الداخلية وحافلات إمداد الطاقة.

ينشر مهندسو الأتمتة هذه الوحدة لتقديم إشارات تحكم دقيقة للغاية ومحصنة ضد الضوضاء تتراوح من 4 إلى 20 مللي أمبير إلى أجهزة التعديل الميدانية الحرجة.

المواصفات الفنية

• التعريف الأساسي: تم تصنيعه بواسطة Honeywell. رقم الجزء في الكتالوج الصريح هو TC-POA081.
• تهيئة القنوات: 8 قنوات إخراج تماثلية ثنائية الطرف تستخدم تخطيطًا مرجعيًا مشتركًا عبر مقاومات الاستشعار.
• ملف تعريف إخراج الإشارة: نطاق تشغيل قياسي من 4 إلى 20 مللي أمبير، مع سعة قيادة متجاوزة ممتدة تصل إلى 22 مللي أمبير.
• مقاومة تحميل الحلقة: تدعم نطاق مقاومة تحميل حلقة ميدانية وظيفية من 0 أوم حتى 500 أوم كحد أقصى.
• فولطية علوية: تضمن فولطية قيادة طرفية أكبر من 11 فولت عند التشغيل بأقصى تشبع 22 مللي أمبير.
• الدقة الرقمية: تنفذ محول رقمي إلى تماثلي 13 بت لتنفيذ تحكم دقيق في خطوات التيار.
• دقة الإشارة والانجراف: دقة المعايرة الأساسية تبلغ 0.1% من نطاق الإشارة، مقترنة بملف تعريف انجراف درجة الحرارة يبلغ 100 جزء في المليون/درجة مئوية.
• الاستجابة الديناميكية: تحقق وقت استجابة سريع للخطوة يبلغ 4 مللي ثانية للوصول إلى 99% من القيمة النهائية المستهدفة.
• الطاقة والديناميكا الحرارية: تستهلك 0.77 وحدة حمل من إمداد الطاقة، مع عامل تبديد طاقة داخلي يبلغ 5.4 واط.
• تصنيف الغاز البيئي: مؤهل تحت مستوى الاختبار G3 للغلاف الجوي القاسي والتآكلي وفقًا لـ ISA-S71.04-1985.
• التفاوتات الميكانيكية: معتمد لتحمل صدمة ميكانيكية قصوى تبلغ 15 جرامًا (مدة 11 مللي ثانية) واهتزاز مستمر يبلغ 2 جرام من 10 هرتز إلى 500 هرتز.

دليل التركيب

• تأمين ميكانيكي: قبل إدخال الوحدة، قم بتدوير قرص المفتاح الميكانيكي المدمج على هيكل المستقبل إلى الوضع 4.
• تركيب لوحة القاعدة: قم بمحاذاة غلاف الوحدة تمامًا مع أدلة القاعدة الطرفية وقم بالضغط بقوة حتى تستقر مزاليج التثبيت.
• تفويض الغلاف الميداني: للتوزيع في الأماكن الخارجية أو في الخزانات على مستوى الحقل، يجب أن تكون الوحدة مغلقة في غلاف ثانوي من فئة الحماية IP54 أو أعلى.
• تهيئة الأسلاك: قم بإنهاء حلقات المحرك الميداني ثنائية الأسلاك في تعيينات القاعدة الطرفية المحددة: Ch0 (0,1)، Ch1 (4,5)، Ch2 (8,9)، حتى Ch7 (29,30).
• الحماية والعزل: قم بنشر كابلات متعددة النواة محمية بدروع قنوات مستقلة، مما يضمن أن العزل الكهربائي بين القناة والأرض يتجاوز 500 فولت.

راحة التصحيح والصيانة

تتميز اللوحة الأمامية بمصفوفة مستقلة من مؤشرات LED لحالة القناة توفر تحققًا بصريًا فوريًا لسلامة الحلقة.

يمكن لمهندسي البرمجيات تهيئة سلوكيات قفل مجموعات القنوات 0-3 و 4-7 بشكل مستقل عبر واجهة تهيئة النظام.

يتيح عامل الشكل للوحدة القابلة للتوصيل للفنيين استبدال تجميعات الأجهزة المعيبة بشكل نظيف دون فصل أسلاك طرف الحقل.

يتم إحالة مقاييس أخطاء الإرسال في الوقت الفعلي عبر الناقل الخاص بالبائع، مما يوفر نافذة واضحة على صحة الاتصال باللوحة الخلفية.

ملاحظات التوافق

تتكامل هذه الوحدة بشكل طبيعي مع حافلات الاتصالات الآمنة جوهريًا الخاصة ببائع Honeywell وبنى القاعدة الطرفية.

تتوافق معلمات القيادة الكهربائية تمامًا مع أجهزة تحديد المواقع التي تعمل بالتيار الصناعي القياسي 4-20 مللي أمبير، ومحولات I/P، وصمامات التحكم.

يتفاعل البرنامج الثابت الداخلي بسلاسة مع وحدات التحكم في العمليات الموزعة من Honeywell (DCS) التي تنفذ روتينيات حلقات PID المعقدة.

مصفوفة السلامة والشهادات

• تصنيف مواقع الخطر CENELEC: II (1) 2G EEx ia/ib IIB/IIC T4
• الشهادة الأوروبية الرسمية للسلامة: DMT 99 ATEX E 027 X
• معلمات الكيان (مخرج آمن جوهريًا): Uo = 21V، Io = 93mA، Po = 520mW
• أقصى حث مسموح به (Lo): 10mH لبيئات EEx ia IIB / 3mH لبيئات EEx ia IIC
• أقصى سعة مسموح بها (Co): 1.27 uF لبيئات EEx ia IIB / 188 nF لبيئات EEx ia IIC
• أطر الامتثال القياسية: DIN EN 50014 (1992)، DIN EN 50020 (1994)، DIN EN 50284 (1997)، و NAMUR NE 21

قائمة التعبئة وشروط الضمان

يحتوي الصندوق من المصنع على 1 وحدة إخراج تيار تماثلية أصلية من Honeywell TC-POA081 بـ 8 نقاط.

تتضمن الشحنة تغليفًا خاصًا للحماية من التفريغ الكهربائي (ESD) بالإضافة إلى ورقة معلمات التثبيت المادية الأساسية.

يتضمن هذا المكون التحكم الآلي ضمان استبدال تجاري كامل لمدة 12 شهرًا يغطي جميع وظائف بنية الدائرة الداخلية.

تبدأ فترة تتبع تغطية الضمان تلقائيًا في اليوم التقويمي المحدد الذي يتم فيه تسليم الطرد إلى موقع المصنع الخاص بك.

لوجستيات الشحن

تقوم مراكز التنفيذ المركزية لدينا بتنفيذ عمليات التعبئة والإرسال بعناية في غضون 24 إلى 48 ساعة بعد تأكيد الطلب.

نحن نقدم خدمة الشحن الدولي السريع ذات الأولوية عبر خدمات البريد السريع من الدرجة الأولى بما في ذلك DHL و FedEx و UPS.

يتلقى فريق الشراء الخاص بك وثائق تتبع عبر الإنترنت تلقائية عبر البريد الإلكتروني فور مغادرة الشحنة مستودعنا.

سيناريوهات التطبيق النموذجية

تستخدم مصافي البتروكيماويات هذه الوحدة لتشغيل صمامات التحكم النسبي التي تتحكم في خطوط غاز الوقود في مناطق الأفران الخطرة.

تنشر منصات معالجة الغاز الطبيعي الوحدة لتعديل محولات صمامات I/P الهوائية التي تتحكم في محطات تخفيض الضغط.

تدمج مفاعلات الدفعات الكيميائية البطاقة لإدارة محركات السرعة المتغيرة التي تنظم مضخات تغذية المحفزات الحرجة في المناطق الخطرة.

تتكامل بسلاسة مع أنظمة حاكم التوربينات، ومحركات تهوية الطوارئ، ومحددات وضع المثبط عن بعد، وصمامات قياس الوقود.

قدرات التشخيص

يستشعر المنطق الداخلي انخفاضات التيار في الحلقة فورًا، مما يؤدي إلى عطل في انكسار الرصاص إذا انخفض تيار الحقل إلى أقل من 2 مللي أمبير.

يؤدي انقطاع السلك المادي إلى تحويل مؤشر LED لحالة القناة المقابلة إلى حالة وميض أحمر مع بث إنذار عبر ناقل اللوحة الخلفية.

يمكن تشغيل أو إيقاف تشغيل الكشف عن انكسار الرصاص بشكل انتقائي لأزواج قنوات مميزة (0-1، 2-3، 4-5، و 6-7) لاستيعاب ملفات حمل فريدة.

رؤية GLOBAL PLC SPARE HUB

تتميز Honeywell TC-POA081 لأنها تلغي المساحة المادية وتكاليف حواجز العزل الخارجية التقليدية.

يعد وقت استجابة الخطوة البالغ 4 مللي ثانية سريعًا بشكل استثنائي لحلقة آمنة جوهريًا، مما يتيح تحكمًا محكمًا وخاليًا من الاهتزاز في صمامات التعديل عالية السرعة.

توافقها مع التآكل ISA G3 يجعلها مرنة للغاية ضد غازات كبريتيد الهيدروجين والكلور، وهي نقاط ضعف شائعة في التكرير السفلي.

بالنسبة لمهندسي التشغيل الذين يتطلعون إلى تحسين موثوقية الحلقة مع الحفاظ على عدد المكونات منخفضًا، فإن هذه البطاقة المتكاملة هي المعيار الذهبي.

دليل الاختيار

احسب مقاومة الحلقة الإجمالية لكابلات الحقل الخاصة بك للتأكد من أن حمل السلك والمحرك المشترك يظل أقل من 500 أوم.

قارن معلمات التخزين الكهربائي الداخلية لجهازك الميداني بقيم السلامة للوحدة (Uo، Io، Po) لضمان توافق السلامة.

تحقق من أن لوحة القاعدة الطرفية المستهدفة مهيأة للوضع 4 للمفتاح لمنع تلف عدم المحاذاة المادي.

ضع في الاعتبار مساحة تبديد الحرارة البالغة 5.4 واط عند تخطيط ميزانيات التهوية والتبريد لخزانة التحكم.

الأسئلة المتكررة (FAQ)

السؤال: ما هي ظروف حلقة الحقل المحددة التي ستتسبب في تنشيط الوحدة لإنذار كسر الرصاص؟

الإجابة: تقوم الوحدة تلقائيًا بالإبلاغ عن خطأ كسر الرصاص وتومض مؤشر LED للقناة باللون الأحمر إذا انخفض تيار الإخراج إلى أقل من 2 مللي أمبير.

السؤال: هل يمكنني تعطيل تنبيهات كسر السلك على قنوات محددة إذا كنت أستخدم حلقة محرك غير تقليدية؟

الإجابة: نعم، يمكن تهيئة دائرة الكشف عن كسر الرصاص لإيقاف التشغيل بشكل مستقل لأزواج قنوات مميزة: 0-1، 2-3، 4-5، و 6-7.

السؤال: كيف تتفاعل الوحدة مع التغيرات السريعة في برنامج التحكم، وما هي سرعة استقرارها؟

الإجابة: تتميز الأجهزة بدائرة تماثلية سريعة الاستجابة تدفع الإخراج إلى 99% من قيمته النهائية المستهدفة في غضون 4 مللي ثانية.

السؤال: هل يتوفر عزل غلفاني فردي بين قنوات الإخراج التماثلية الثمانية المختلفة على هذه الكتلة؟

الإجابة: لا، لا يوجد عزل بين القنوات على هذه البطاقة؛ يتم توفير العزل الغلفاني الكامل فقط بين المخارج واللوحة الخلفية أو ناقل الطاقة.

السؤال: ما هي خطوات السلامة المطلوبة فيما يتعلق باختيار الكابلات للحفاظ على شهادة فئة حماية EMC الأوروبية؟

الإجابة: يجب عليك استخدام تجميع كابل متعدد النواة محمي يتميز بدرع مستقل لكل قناة، مع عزل القناة يتجاوز 500 فولت.
