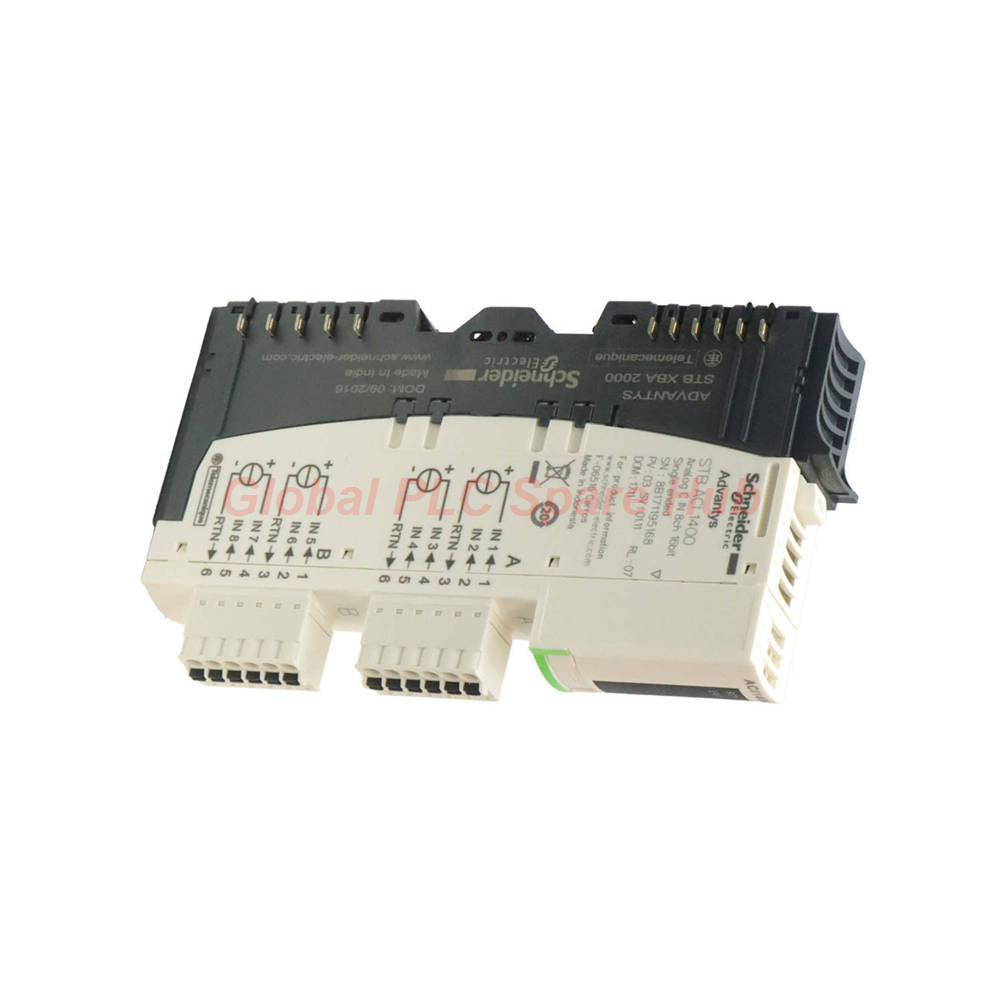

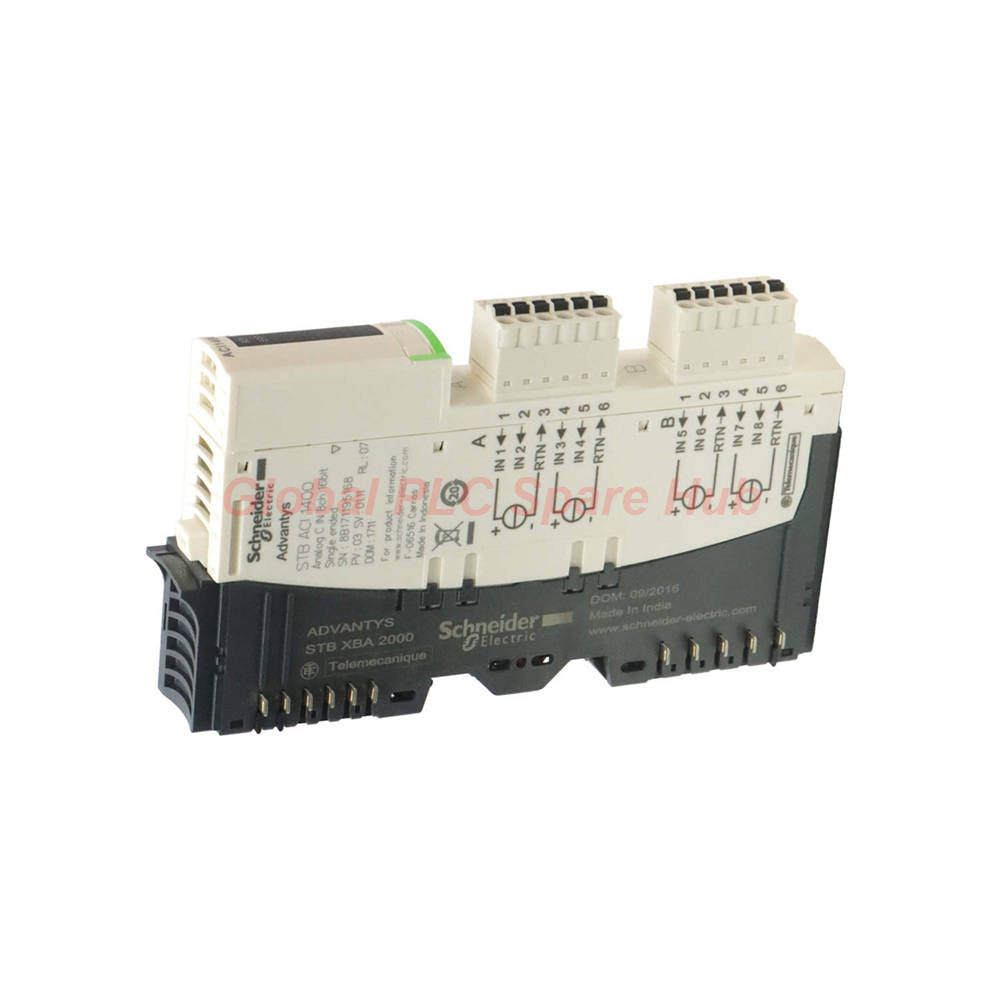

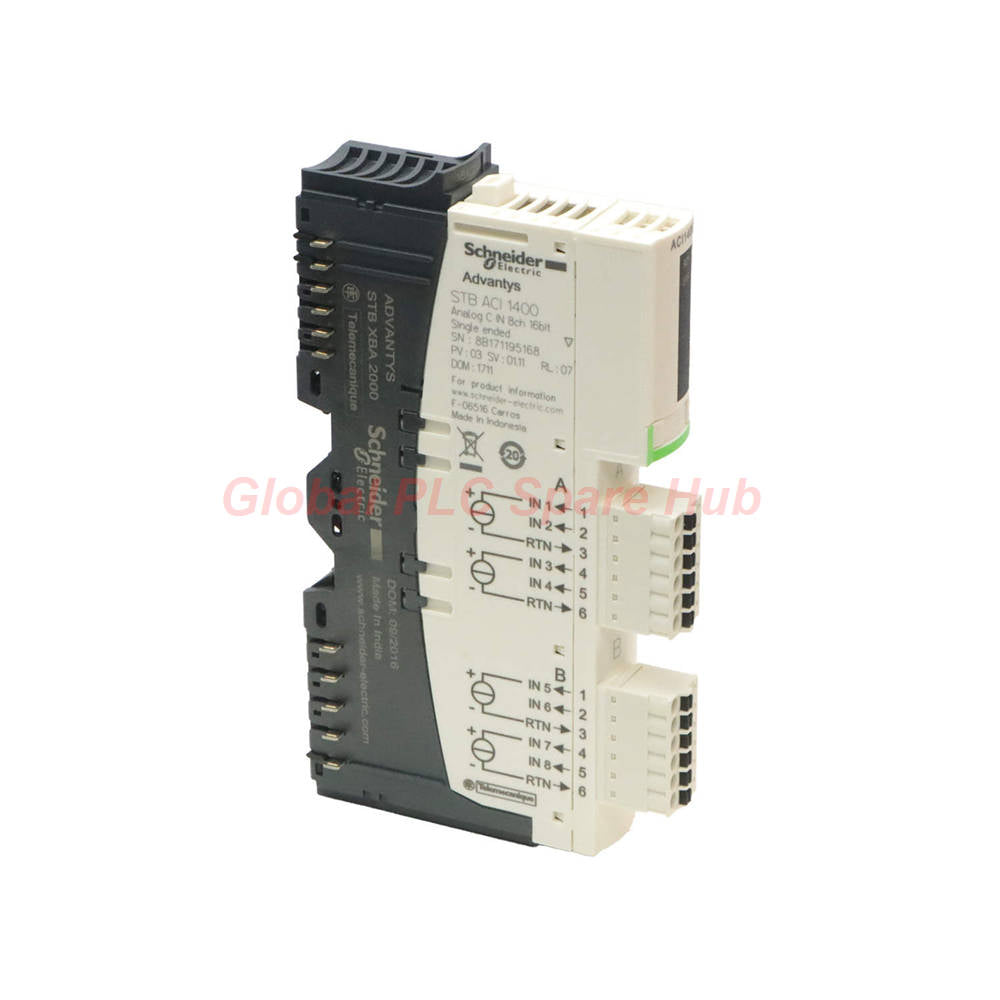

STBACI1400K شنايدر موديكون مجموعة إدخال تناظري 8 قنوات 15 بت

نظرة عامة هندسية

يعد STBACI1400K حلاً مدفوعًا هندسيًا ومدخلًا تناظريًا لمنصة الإدخال/الإخراج الموزعة Modicon STB. يلتقط بيانات عالية الدقة من 8 قنوات مستقلة، ويدعم حلقات التيار 0-20mA و 4-20mA. من خلال توفير دقة 15 بت + إشارة، تضمن الوحدة دقة إشارة استثنائية لمراقبة العمليات الحرجة. تشتمل المجموعة على الوحدة الأساسية ووحدة الإدخال الأساسية وموصلات طرفية متعددة الاستخدامات لتبسيط سير عمل التثبيت الخاص بك.

المواصفات الفنية الأساسية

• العلامة التجارية والموديل: شنايدر إلكتريك STBACI1400K
• قنوات الإدخال: 8 قنوات، دقة 15 بت + إشارة
• أوضاع التيار: 0-20mA و 4-20mA
• الاستجابة: 22 مللي ثانية وقت تحديث مع مرشح تمرير منخفض 985 هرتز
• الخطية: +/- 0.08% FS خطية متكاملة
• مقاومة الإدخال: ≤ 250 أوم
• دعم المستشعر: ما يصل إلى 100 مللي أمبير تيار إمداد لكل قناة إدخال
• الاستقرار الحراري: ±0.005 %/درجة مئوية انحراف درجة الحرارة
• درجة حرارة التشغيل: -25 درجة مئوية إلى 70 درجة مئوية، تدعم المناخات الصناعية القاسية
• العزل: 1500 فولت عزل قناة إلى ناقل منطقي

تكوين الأجهزة

• تركيب القاعدة: STBXBA2000
• وحدة الإدخال: STBACI1400
• الاتصال: STBXTS1100 (برغي 6 أطراف) و STBXTS2100 (زنبرك 6 أطراف)
• التوافق: متوافق تمامًا مع وحدات توزيع الطاقة STBPDT3100/3105

إمكانيات التشخيص والصيانة

تتميز الوحدة بمصباح LED لحالة الجاهزية RDY مخصص لمراقبة الحالة في الوقت الفعلي. يدعم النظام التبديل السريع (لـ NIMs القياسية)، مما يسمح للفنيين باستبدال الوحدات دون إيقاف تشغيل الشبكة بأكملها. يشتمل تصميمها على ترشيح قوي للتخفيف من تداخل EMI، وهو أمر بالغ الأهمية للحفاظ على استقرار الإشارة في بيئات الضوضاء العالية.

حالات الاستخدام الصناعي

• التحكم الدقيق في العمليات: مراقبة التدفق والضغط ودرجة الحرارة.
• إدارة الطاقة: تتبع بيانات المستشعرات القائمة على التيار في شبكات الطاقة.
• أتمتة التدفئة والتهوية وتكييف الهواء: الحصول على بيانات بيئية متعددة المناطق.
• التصنيع: التكامل عالي السرعة مع حلقات المنطق القائمة على PLC.

نظرة عامة من Global PLC Spare HUB

عند تقييم دقة الإشارة لشبكات Modicon STB، يبرز STBACI1400K بسبب دقته الفائقة البالغة 15 بت. غالبًا ما يتجاهل المهندسون الانجراف الحراري؛ ومع ذلك، يقلل تصميم هذه الوحدة من الانجراف عند ±0.005 %/درجة مئوية، مما يجعلها ضرورية للخزائن الخارجية أو المتغيرة الحرارة. توصي Global PLC Spare HUB بهذا للأنظمة التي تتطلب اتساق البيانات على المدى الطويل والاستشعار الموثوق به الذي يعمل بالحلقة.

اللوجستيات والضمان

• الشحن: تغطية عالمية عبر FedEx و UPS و DHL.
• المهلة الزمنية: إرسال سريع في غضون 24-48 ساعة.
• الضمان: ضمان جودة لمدة 12 شهرًا رائد في الصناعة على جميع الوحدات.

الأسئلة المتكررة من الخبراء

ما هي الميزة الأساسية لدقة 15 بت مقارنة بوحدات 12 بت القياسية؟
توفر الدقة الإضافية تمثيلًا أكثر دقة للإشارة التناظرية، مما يقلل بشكل كبير من أخطاء التكميم في حلقات التحكم الدقيقة PID.

كيف يجب أن أتعامل مع الكابلات للقنوات المتعددة لتجنب الضوضاء؟
استخدم كابلات مجدولة ومحمية وتأكد من تأريض الدرع عند نقطة واحدة لتقليل حلقات الأرض والتداخل الكهرومغناطيسي.

هل يمكنني تبديل هذه الوحدة أثناء تشغيل العملية؟
نعم، تدعم الوحدة التبديل السريع بشرط أن تكون وحدة واجهة الشبكة (NIM) الخاصة بك مهيأة للتشغيل القياسي.

هل تيار إمداد المستشعر 100 مللي أمبير لكل قناة كافٍ لمعظم المستشعرات؟
نعم، 100 مللي أمبير كافية لمستشعرات الإرسال الصناعية القياسية التي تعمل بحلقة 4-20 مللي أمبير، مما يتيح لك توصيل المستشعرات على التوالي عند الاقتضاء.

ماذا يشير مصباح LED الأخضر الوامض RDY؟
يشير عادةً إلى أن الوحدة قد اجتازت التشخيص الذاتي ولكنها قد تنتظر تهيئة الاتصال من وحدة التحكم الرئيسية.

إرشادات الخبراء للشراء والإعداد

• قبل نشر STBACI1400K، تأكد من أن اللوحة الخلفية للرف تدعم متطلبات العنوان المحددة لـ 16 كلمة إدخال.
• إذا كنت تعمل في مناطق عالية الاهتزاز، نوصي باستخدام موصلات المشبك الزنبركي STBXTS2100 المضمنة لضمان بقاء أسلاك الأطراف في مكانها بمرور الوقت.
• تحقق دائمًا من أن تيار الحلقة لا يتجاوز 25 مللي أمبير لمنع تشغيل آليات الحماية الداخلية.
