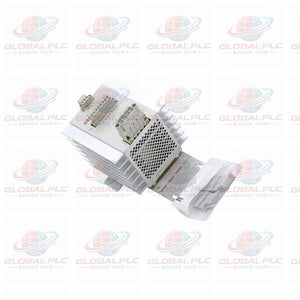

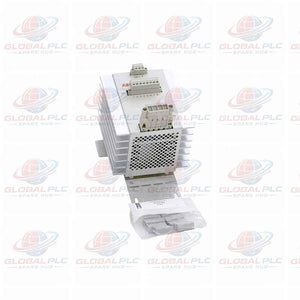

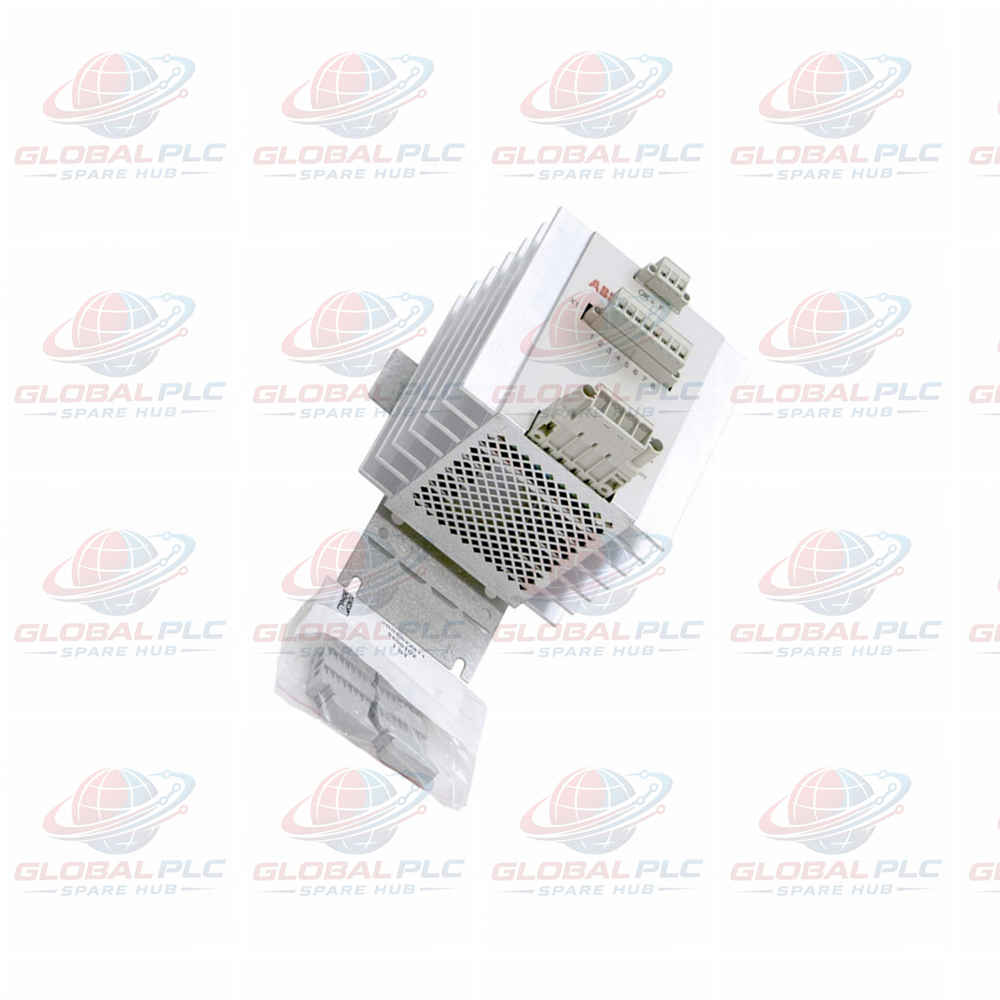

SS823 وحدة حماية من زيادة الجهد وتصويت الطاقة ABB AC 800M

رؤية Global PLC Spare HUB:

في بنى التحكم الموزعة الحساسة للسلامة، يعد الحفاظ على فصل القضبان المطلق وعزل الأعطال أمرًا حيويًا لمنع عمليات الإغلاق المتتالية الكارثية. يعمل وحدة التصويت والحماية من الجهد الزائد ABB SS823 (3BSE038226R1) على ربط مصدري طاقة 24 فولت مزدوجين مع تنفيذ الإشراف على الخط في الوقت الفعلي. تظهر بيانات الهندسة الميدانية أن إقران هذه الوحدة المعتمدة من SIL3 بوحدة التحكم AC 800M عالية التكامل وخطوط الإدخال/الإخراج S880 عالية التكامل يعزل بنجاح أعطال الدائرة المفتوحة/القصيرة، مما يوفر نقاط اتصال "موافق" خالية من الجهد تتحقق من سلامة القضبان المزدوجة على الفور تحت الأحمال الصناعية الثقيلة.

نظرة عامة على المنتج والهيكل

وحدة ABB SS823 (3BSE038226R1) هي وحدة تحكم متطورة للتصويت والحماية من الجهد الزائد مصممة خصيصًا لشبكات الطاقة الزائدة عالية الموثوقية. تعمل كجسر أساسي ضمن نظام S800 I/O، حيث تقوم بتعديل المخارج من وحدتي تزويد طاقة منفصلتين، وتشرف على جهود التزويد، وتقدم إشارات تعثر تشخيصية مباشرة إلى مستهلكي الطاقة الأوتوماتيكية.

المعلمات الفنية الأساسية

• العلامة التجارية / السلسلة: ABB / S800 High Integrity
• النموذج / النوع: SS823 / وحدة التصويت والحماية من الجهد الزائد
• رقم الجزء / معرف المنتج: 3BSE038226R1
• جهد الإدخال الاسمي: 1 × 24 فولت تيار مستمر
• التيار الناتج المقدر: 20 أمبير (أقصى تيار حمل زائد: 35 أمبير)
• طاقة الإدخال المقدرة: 500 واط
• تنظيم جهد الخرج: 1.2 فولت أقل من الإدخال
• تبديد الحرارة: 24 واط عند 20 أمبير، 6 واط عند 5 أمبير
• حماية من الجهد الزائد في الخرج (OVP): < 30 فولت
• تحمل تردد التيار الكهربائي: 60 فولت تيار مستمر

قدرات التشخيص وكشف الأعطال

• مراقبة الحالة المرئية: توفر مصابيح LED الخضراء الأمامية تأكيدًا بصريًا فوريًا لتوصيل جهد الخرج السليم.
• دائرة عزل الأعطال: تكتشف الدوائر المفتوحة والقصيرة مباشرة ضمن بنية عنصر التصويت.
• إشارة الترحيل: يقوم ملامس الجهد الحر المتكامل بإغلاق المسار إلى "موصل موافق" المطابق بالتزامن مع إضاءة مصباح LED الأخضر.
• حماية مزدوجة من الجهد الزائد: تتميز بدوائر حماية مزدوجة متقدمة من الجهد الزائد عبر قناتي الإدخال.

المواصفات الميكانيكية وتحملات البيئة

• الأبعاد: العرض 116 ملم (4.6 بوصة)، العمق 145 ملم (5.8 بوصة) مع الموصل، الارتفاع 132 ملم (5.3 بوصة)
• الوزن: 870 جرام (1.9 رطل)
• مسافة التركيب: مساحة عرض 15 ملم (0.59 بوصة)؛ مساحة ارتفاع 30 ملم (1.2 بوصة)
• نوع التركيب: تركيب على سكة DIN (معدات الفئة الأولى عند توصيلها بالأرض الواقية PE)
• فئة الحماية: IP20 وفقًا للمواصفة IEC 60529
• تصنيف الجو المسبب للتآكل: متوافق مع ISA-S71.04 G3
• درجة حرارة التشغيل: أقصى درجة حرارة محيطة تصل إلى 55 درجة مئوية
• تصنيفات التلوث والتوافق الكهرومغناطيسي: درجة التلوث 2 (IEC 60664-1)؛ متوافق مع EN 61000-6-4 و EN 61000-6-2

توافق النظام وسيناريوهات التطبيق النموذجية

• وحدات التحكم المستهدفة: مصمم أصلاً لوحدات التحكم AC 800M عالية التكامل.
• منصات الإدخال/الإخراج المتوافقة: يغذي بسلاسة نظام S880 I/O عالي التكامل، بما في ذلك حلقات توزيع الطاقة الميدانية الحرجة.
• مستوى سلامة السلامة: معتمد لتطبيقات SIL3 وفقًا للمواصفة IEC 61508.
• تصنيفات المناطق الخطرة: معتمد لمنطقة ATEX 2؛ معتمد بحريًا من قبل ABS وBV وDNV-GL وLR.

الإنجاز والشحن والضمان

• اللوجستيات العالمية: إرسال سريع في غضون 24-48 ساعة عالميًا.
• شركاء الشحن: يتم الشحن بأمان عبر قنوات البريد السريع الموثوقة بما في ذلك FedEx وUPS وDHL.
• شروط الضمان: محمي بضمان كامل لمدة 12 شهرًا يغطي عيوب التصنيع والعيوب الهيكلية.

الأسئلة المتكررة (FAQ)

سؤال: ما هي وحدات التحكم المحددة المطلوبة لاستخدام وحدة SS823 بفعالية؟

إجابة: تم تصميم وحدة التصويت هذه خصيصًا للبنى عالية التكامل، مما يجعلها الرفيق المثالي لوحدة التحكم AC 800M عالية التكامل وأنظمة الإدخال/الإخراج S880 عالية التكامل المقابلة.

سؤال: كيف تتعامل الوحدة مع مخاطر التآكل البيئي الخطرة في الموقع؟

إجابة: تحقق الوحدة الامتثال الصارم لـ ISA-S71.04 G3 للجو المسبب للتآكل، مما يسمح بالنشر الآمن في البيئات الكيميائية القاسية أو البحرية دون تدهور مبكر للدوائر.

سؤال: ما هي خطوات استكشاف الأخطاء وإصلاحها التي يجب اتخاذها إذا فشل مؤشر LED الأخضر الأمامي في الإضاءة؟

إجابة: تحقق من أن كلا من مصدري الطاقة المغذيين نشطين، وتحقق من مستويات جهد الإدخال مقابل عتبة 24 فولت الاسمية، وافحص دائرة الحماية المزدوجة من الجهد الزائد لتعثرات جانب الإدخال.

سؤال: هل يمكن دمج وحدة التصويت هذه بأمان في لوحات التحكم القياسية غير الآمنة؟

إجابة: بينما يمكن من الناحية الفنية، فإن نشر وحدة معتمدة من SIL3 ومتوافقة مع G3 مثل هذه من الأفضل أن يكون للأنظمة المعتمدة على السلامة (SIS) أو الحلقات عالية التوفر التي تتطلب عزل الأعطال الزائدة.

سؤال: ما هي الاعتبارات التي يجب أن توجه اختياري بين وحدات التصويت القياسية و SS823؟

إجابة: اختر هذا الطراز عندما تتطلب بنيتك سلامة حلقة SIL3، وحماية مزدوجة من الجهد الزائد للإدخال، وردود فعل تشخيصية مباشرة للدائرة القصيرة/المفتوحة للعمليات ذات الأهمية الحيوية.
