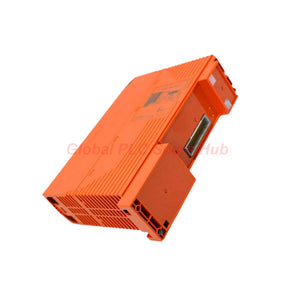

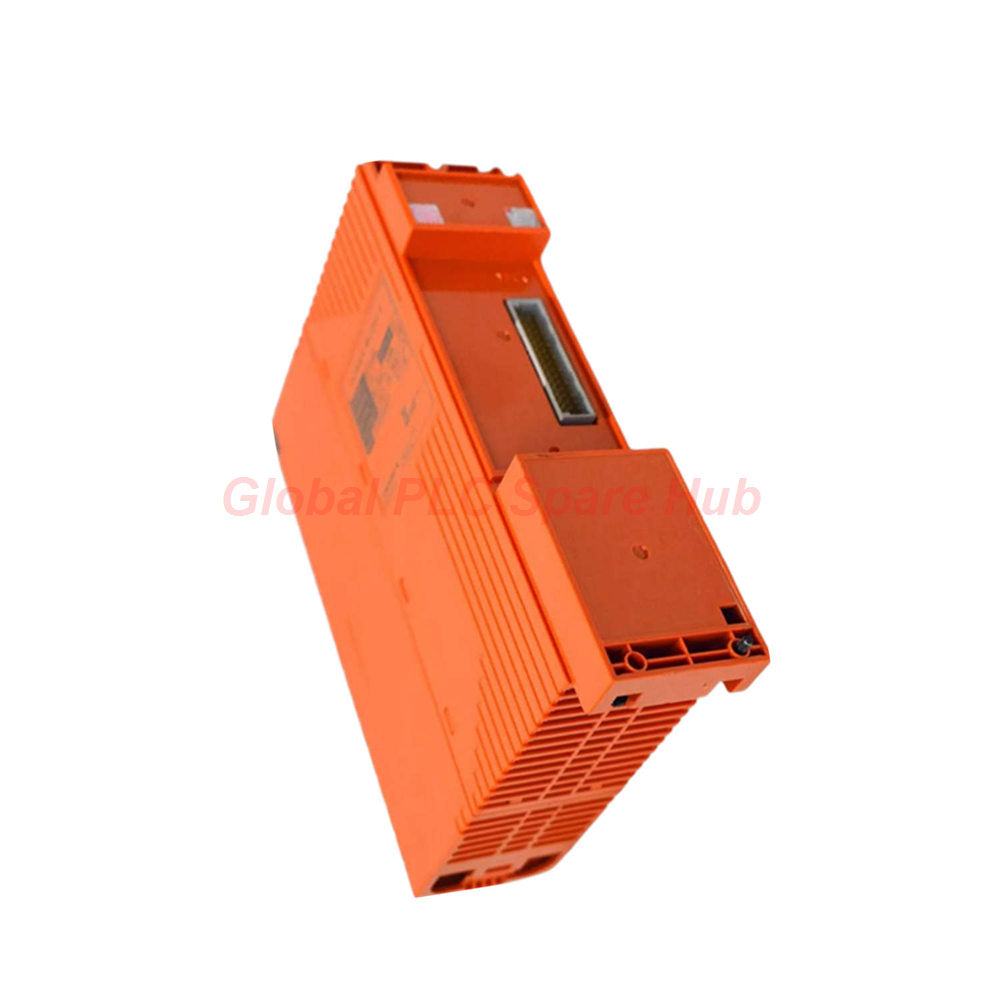

وحدة تزويد الطاقة SPW482-53 Yokogawa Xsite Series شحن سريع

هندسة المنتج

• وحدة يوكوجاوا SPW482-53 هي محرك تحويل طاقة عالي التوافر مصمم لوحدات التحكم الميدانية من سلسلة CENTUM.
• تحول هذه الوحدة مدخلات المصدر الرئيسي إلى مسارات تيار مستمر معزولة +5 فولت و +24 فولت لوحدات الإدخال/الإخراج اللاحقة.
• يستخدم المهندسون هذه الوحدة لدفع توزيع الطاقة في اللوحة الخلفية بعزل كهربائي فائق.

رؤية جلوبال بي إل سي سبير هاب (Global PLC Spare HUB)

• يُعد البديل SPW482-53 ضروريًا للبيئات عالية الضغط حيث يمثل التآكل الكيميائي خطرًا دائمًا.
• على عكس وحدات الطاقة القياسية، يشتمل هذا الطراز الذي يحمل لاحقة "53" على طلاء ISA G3 المطابق كمعيار مصنعي.
• يُعد جهاز يوكوجاوا SPW482-53 المحدد هذا حاسمًا لتطبيقات النفط والغاز ومعالجة مياه الصرف الصحي.
• تضمن القدرة المزدوجة المتكررة بقاء حلقة العملية نشطة حتى في حالة فشل الإمداد الأساسي.
• يوصي فريقنا الفني بهذا الطراز للعقد الحرجة التي تتطلب وقت تشغيل على مدار الساعة طوال أيام الأسبوع في الظروف المناخية القاسية.

مواصفات التنفيذ الفني

• العلامة التجارية: شركة يوكوجاوا إلكتريك (Yokogawa Electric Corporation)
• الموديل: SPW482-53
• فئة المعدات: وحدة إمداد الطاقة
• مسارات الإخراج: +5 فولت تيار مستمر (منطق) و +24 فولت تيار مستمر (ميداني)
• منطق التكرار: يدعم تشغيل خرج معزول مزدوج متكرر
• المعيار البيئي: معيار ISA G3 (مقاومة التآكل المتقدمة)
• نطاق التشغيل: -20 إلى 70 درجة مئوية
• الكتلة المادية: 0.34 كجم
• نطاق جهد الإدخال: متوافق مع 100-120 فولت تيار متردد / 220-240 فولت تيار متردد / 24 فولت تيار مستمر
• أطراف الواجهة: خط L(+)، محايد N(-)، وتأريض مخصص
• التشخيصات: أطراف فحص مدمجة للتحقق من جهد الملتي متر المباشر

توزيع التكوين

• مكونات SPW482 الأساسية
  • منطق الإدخال: واجهة وحدة التحكم الميدانية العالمية
    • رمز اللاحقة 5: معيار غير محمي من الانفجار
      • رمز اللاحقة 3: مواصفات البيئة القاسية
        • تطبيق طلاء ISA G3 المطابق
        • منطق النطاق الحراري الموسع (-20 إلى 70 درجة مئوية)

القدرة التشخيصية في الوقت الفعلي

• حالة مؤشر SYS LED: يضيء عندما يكون مسار المنطق +5 فولت تيار مستمر مستقرًا ويتم إخراجه بشكل صحيح.
• حالة مؤشر FLD LED: يضيء عندما يتم إخراج مسار الحقل +24 فولت تيار مستمر بشكل صحيح إلى أجهزة الإدخال/الإخراج.
• أطراف الفحص: تسمح الأطراف الأمامية بقياس الجهد يدويًا دون تعطيل توصيلات اللوحة الخلفية.
• عزل الأعطال: تساعد التغذية الراجعة المرئية الفورية المهندسين على التمييز بين فشل مصدر الإدخال وأعطال الوحدة الداخلية.

التطبيق وتوافق الجهاز

• يتكامل بسلاسة مع وحدات التحكم الميدانية (FCU) من يوكوجاوا CENTUM VP و CS3000.
• يوفر طاقة مستقرة لوحدات العقد البعيدة التي تتطلب توزيعًا عالي الاستقرار.
• مثالي للأنظمة التي تعمل في الأجواء المسببة للتآكل التي تحتوي على الكبريت أو الرطوبة العالية.
• محسن للحلقات الحرجة التي تتطلب بنية تحتية للطاقة مزدوجة متكررة على مدار الساعة طوال أيام الأسبوع.

اللوجستيات وضمان الجودة

• جودة الخدمة: ضمان شامل لمدة 12 شهرًا على جميع وحدات SPW482-53.
• اللوجستيات العالمية: يتم توفير التسليم السريع عبر FedEx و UPS و DHL.
• سرعة التنفيذ: تتم معالجة الطلبات وتكون جاهزة للشحن في غضون 24-48 ساعة.
• التعبئة والتغليف: عبوة صناعية مضادة للكهرباء الساكنة لضمان سلامة المكونات أثناء النقل.

الأسئلة الشائعة المهنية ودليل الاختيار

• سؤال: كيف يفيد تصنيف G3 في SPW482-53 منشأتي الخاصة؟
• الإجابة: يوفر تصنيف ISA G3 حاجزًا كيميائيًا واقيًا يمنع "التآكل الزاحف" على مسارات لوحة الدوائر المطبوعة.

• سؤال: هل يمكنني دمج SPW482 قياسي مع SPW482-53 في إعداد متكرر؟
• الإجابة: على الرغم من التوافق الإلكتروني، يجب على المهندسين مطابقة رموز اللاحقة لضمان مرونة بيئية موحدة.

• سؤال: ما هي خطوة التشخيص الأولى إذا كان مؤشر SYS LED مطفأ ولكن مؤشر FLD LED مضاء؟
• الإجابة: استخدم أطراف الفحص لقياس خرج +5 فولت؛ إذا كان أقل من 4.75 فولت، استبدل وحدة SPW482-53.

• سؤال: هل تتطلب هذه الوحدة مراوح تبريد خارجية لتصنيفها البالغ 70 درجة مئوية؟
• الإجابة: لا، فهي تستخدم الحمل الحراري الطبيعي، ولكن الحفاظ على التباعد الرأسي المناسب في الرف أمر بالغ الأهمية لتبديد الحرارة.

• سؤال: متى يجب علي اختيار SPW482-53 بدلاً من طراز إدخال 24 فولت تيار مستمر فقط؟
• الإجابة: اختر SPW482-53 إذا كانت بنيتك التحتية الأساسية تستخدم التيار المتردد الرئيسي ولكنها تتطلب مرونة إدخال واسعة النطاق.
