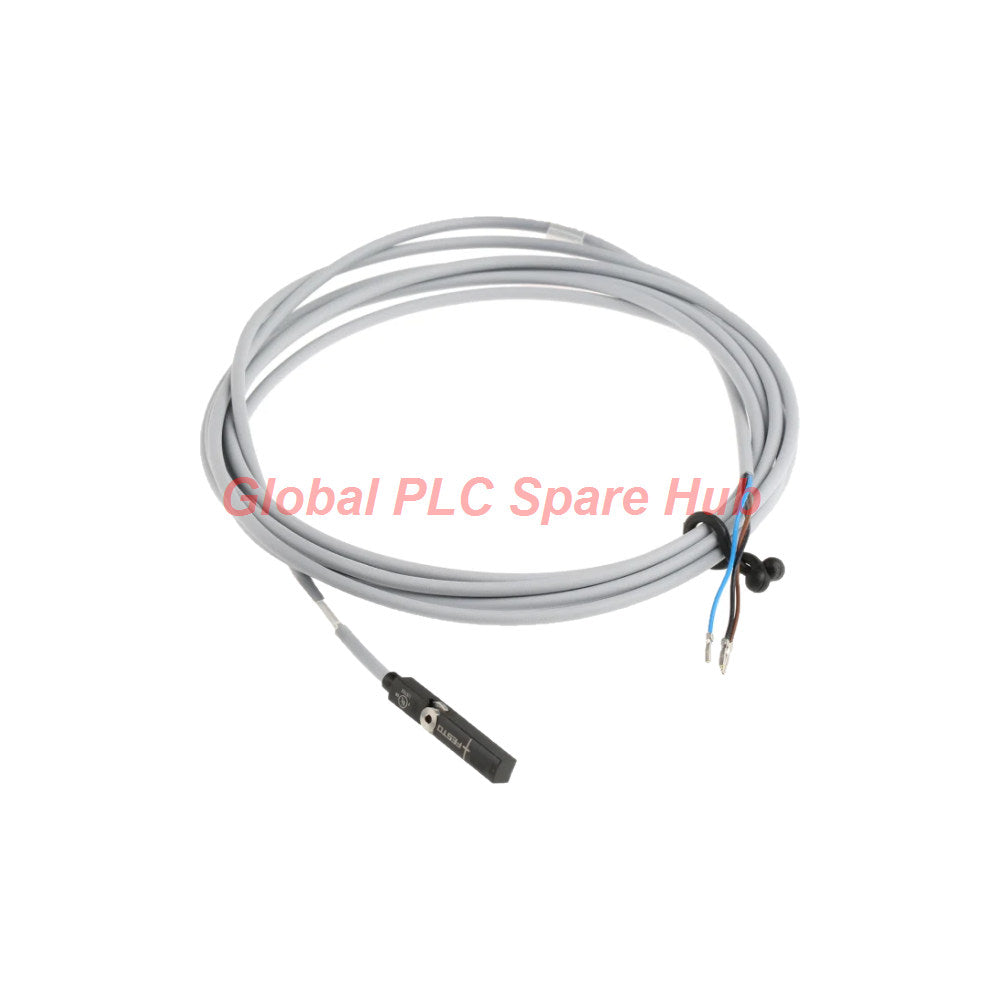

مستشعر القرب فيستو SME-8M-DS-24V-K-2.5-OE، مفتاح أسطواني من سلسلة SME
Manufacturer: FESTO
Product No.: SME-8M-DS-24V-K-2.5-OE
Condition： متوفر بالمخزون
Product Type: مستشعر القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على الهندسة والبنية
يعمل المستشعر SME-8M-DS-24V-K-2.5-OE كمفتاح تقاربي مغناطيسي عالي الدقة يعتمد على المفاتيح القصبية (Reed switch)، ومصمم خصيصاً لأنظمة الأتمتة الهوائية الصناعية.
كجزء من سلسلة SME Series المتينة، يستخدم هذا المستشعر التثبيت اللولبي لتثبيته بإحكام داخل مجاري التثبيت القياسية (T-slots).
يتميز المستشعر بكابل بطول 2.5 متر مصنوع من مادة TPE-U(PUR) المقاومة للزيوت مع طرف توصيل مفتوح، مما يوفر تغذية راجعة موثوقة لموضع المكبس في ظروف التشغيل القاسية.
مصفوفة المواصفات البارامترية
| المعامل الهندسي | المقياس الفني والقيمة |
|---|---|
| الشركة المصنعة والسلسلة | Festo / SME Series |
| تحديد الطراز | SME-8M-DS-24V-K-2.5-OE (رقم القطعة البديل: 543862) |
| مبدأ الاستشعار والمخرج | مغناطيسي قصبي، تلامسي ثنائي القطب، تلامس مفتوح طبيعياً (N/O) |
| نطاق جهد التشغيل | 5 فولت إلى 30 فولت تيار متردد/مستمر (مصدر طاقة اسمي 24 فولت تيار مستمر) |
| سعة التبديل والتيار | أقصى تيار خرج 500 مللي أمبير؛ سعة تبديل 10 وات / 10 فولت-أمبير |
| الظروف البيئية وتصنيف الحماية | تصنيف IP65 وIP68؛ نطاق درجة حرارة محيطة من -40 درجة مئوية إلى 70 درجة مئوية |
تفصيل لاحقة الطراز والتكوين
-
هيكل لاحقة SME-8M-DS-24V-K-2.5-OE:
- SME-8M: رمز السلسلة لمستشعرات الأسطوانات المغناطيسية التي تُركب في مجاري T-slot.
- DS: مخرج تبديل مغناطيسي قصبي تلامسي.
- 24V: فئة جهد التشغيل (متوافق مع 5 فولت إلى 30 فولت).
- K: نوع التوصيل الكهربائي للكابل.
- 2.5: طول الكابل القياسي 2.5 متر.
- OE: تصميم نهاية الكابل المفتوحة.
قدرات التشخيص المتقدمة
- تتبع الحالة المرئي: مؤشر LED أصفر مدمج يوفر تحققاً فورياً من التبديل في الموقع دون الحاجة إلى أدوات تشخيص.
- المتانة الميكانيكية: تم اختبار الكابل في سلاسل الطاقة ليتحمل أكثر من 5 ملايين دورة مع نصف قطر انحناء 75 مم.
- الحماية من العوامل الخارجية: تصنيفات IP65 وIP68 مزدوجة تمنع دخول الرطوبة وسوائل التبريد والمواد الكيميائية المستخدمة في التنظيف الصناعي.
- مقاومة الاهتزاز: التثبيت اللولبي في مجرى T-slot يمنع الارتخاء تحت تأثير التسارع العالي وأحمال الصدمات.
رؤية "Global PLC Spare HUB"
يواجه فنيو الأتمتة غالباً مشاكل في انحراف المستشعر وانقطاع الكابلات في أجهزة الفهرسة الهوائية عالية السرعة.
مثال: عند تحديث خطوط التجميع الآلية باستخدام أسطوانات Festo، فإن استخدام المستشعر SME-8M-DS-24V-K-2.5-OE يضمن قدرة الكابل على تحمل الانحناء الروبوتي المستمر لأكثر من 5 ملايين دورة.
كما أن التثبيت اللولبي المركزي الصلب ينهي مشاكل التلامس المتقطع الناتجة عن اهتزاز الماكينة، مما يقلل من توقف الخط الإنتاجي بشكل غير متوقع.
المعدات المستهدفة وسيناريوهات التطبيق
- أنظمة المشغلات الهوائية: تغذية راجعة مباشرة للموضع لأسطوانات Festo القياسية التي تحتوي على مجاري T-slots.
- آلات التعبئة والتغليف عالية السرعة: تتبع دورات حركة المكبس السريعة في محطات التعبئة والختم الآلية.
- خلايا التجميع الآلي للسيارات: مراقبة أشواط أسطوانات التثبيت والنقل في البيئات القاسية والملوثة بالزيوت.
- سيور نقل المواد: التحقق من مواضع بوابات التحويل وامتداد أذرع الدفع الهوائية.
الخدمات اللوجستية والشروط التجارية
- محتويات العبوة: مستشعر واحد SME-8M-DS-24V-K-2.5-OE جديد تماماً من المصنع ومغلف بشكل آمن.
- شبكة الشحن: شحن عالمي سريع عبر شركات نقل موثوقة: FedEx، وUPS، وDHL.
- نافذة المعالجة: يتم إنجاز تنفيذ الطلبات بسرعة خلال 24 إلى 48 ساعة.
- تغطية الضمان: مدعوم بالكامل بضمان الاستبدال التشغيلي القياسي لمدة 12 شهراً.
الأسئلة الشائعة وإرشادات الاختيار
س: هل يمكن استخدام SME-8M-DS-24V-K-2.5-OE على الأسطوانات ذات مجاري C-slot؟
ج: لا، هذا الطراز مصمم خصيصاً لمجاري T-slot؛ تتطلب تطبيقات C-slot سلسلة 10M البديلة.
س: ما هو أقصى تيار خرج عند استخدام مجموعات التثبيت القياسية؟
ج: ينخفض أقصى تيار خرج إلى 80 مللي أمبير عند استخدام مجموعات تثبيت محول معينة مقارنة بالتثبيت المباشر في المجرى.
س: كيف يساعد مؤشر LED الأصفر فنيي الصيانة أثناء استكشاف الأخطاء وإصلاحها؟
ج: يضيء فور اكتشاف المجال المغناطيسي، مما يسمح للمهندسين بالتحقق من حالة تبديل المستشعر بصرياً دون الحاجة إلى مقياس متعدد.
س: هل هذا المستشعر محمي ضد الدوائر القصيرة أو القطبية العكسية؟
ج: لا، طراز المفتاح القصبي هذا لا يحتوي على حماية داخلية من الدوائر القصيرة أو القطبية العكسية؛ تأكد من صحة قطبية التوصيل أثناء التركيب.
س: ما هي العوامل التي يجب أن توجه اختياري عند استبدال مستشعر أسطوانة هوائية؟
ج: تحقق من نوع مجرى الأسطوانة (T-slot مقابل C-slot)، وجهد التشغيل، ومتطلبات طول الكابل، وما إذا كانت بيئتك تتطلب غلاف كابل مقاوماً للزيوت.
