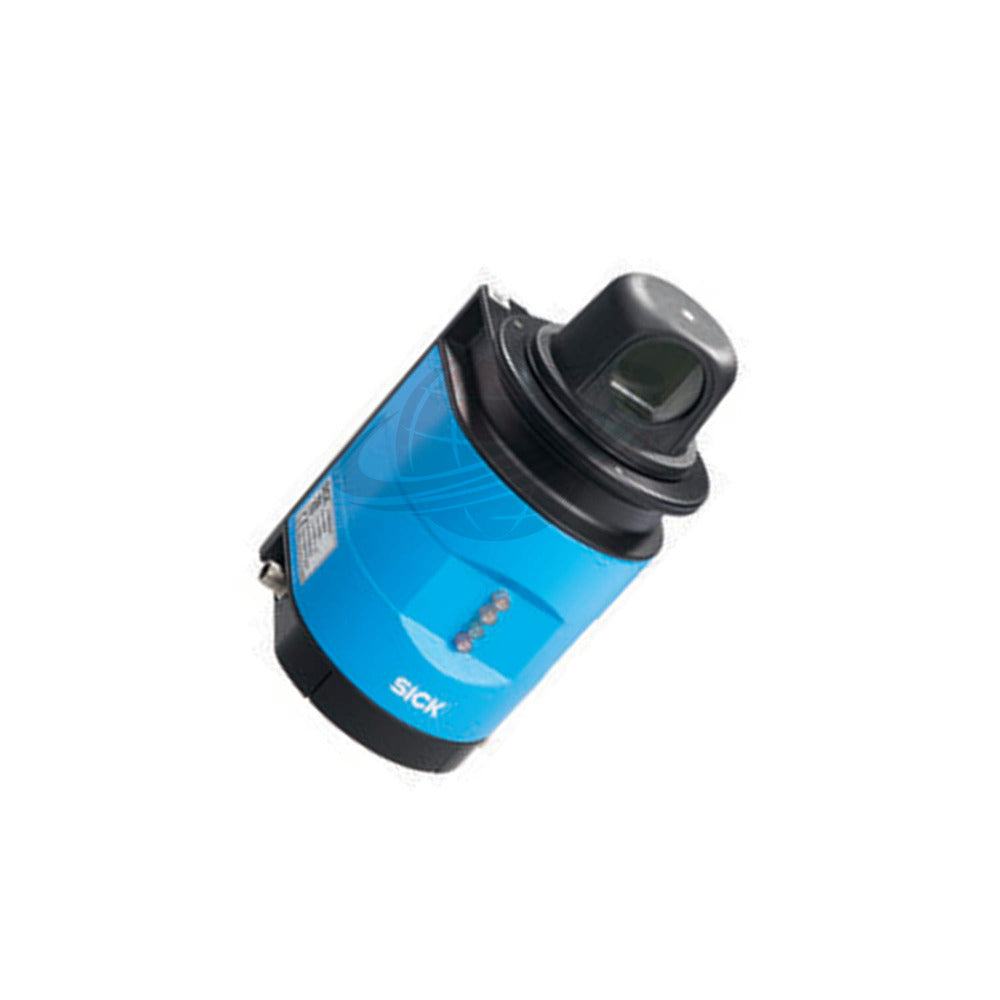

مستشعر ليدار SICK NAV350-3232 للملاحة بالليزر ثنائي الأبعاد - مدى تشغيل 250 متر

مقدمة عن المنتج

إن SICK NAV350-3232 هو مستشعر LiDAR ثنائي الأبعاد عالي الجودة مُحسّن خصيصًا للملاحة عالية الدقة للمركبات الموجهة الآلية (AGV) والروبوتات المتنقلة المستقلة (AMR). يتميز هذا المستشعر بـ زاوية فتح أفقية كاملة تبلغ 360 درجة ونطاق عمل هائل يصل إلى 250 مترًا، ويتفوق في التوطين القائم على الكنتور والقائم على العاكس. يوفر NAV350-3232 بيانات خام عالية الدقة وخوارزميات ملاحة مدمجة، مما يوفر دقة تحديد موقع تبلغ ±4 مم، مما يجعله المعيار لأتمتة الخدمات اللوجستية الداخلية في البيئات الصناعية واسعة النطاق.

التسلسل الهرمي للتكوين وبنية النظام

• NAV350-3232 — LiDAR للملاحة عالية الدقة
  • └─ محرك القياس: ليزر نبضي 905 نانومتر بتقنية ToF (الفئة 1 للسلامة)
  • └─ منطق المسح الضوئي: تغطية مستمرة 360 درجة بتردد 8 هرتز
  • └─ ذكاء المعالم: ذاكرة عاكسة مدمجة (ما يصل إلى 12,000 علامة عاكسة)
  • └─ مركز البيانات: إيثرنت (TCP/IP 100 ميجابت/ثانية) وتسلسلي (RS-232)
  • └─ جودة البناء: غلاف من الألومنيوم المصبوب / تصنيف حماية IP65

المواصفات الهندسية الأساسية

• الشركة المصنعة: مستشعرات SICK
• النموذج: NAV350-3232
• نطاق العمل: 0.5 متر إلى 250 متر (70 متر على العاكسات)
• دقة تحديد الموضع: ±4 مم
• الدقة الزاوية: 0.25 درجة أفقيًا
• عوامل الانعكاس: 10% @ 35 متر / 90% @ 100 متر
• الخطأ المنتظم: ±10 مم (RDI) / ±15 مم (الكنتور)
• جهد الإمداد: 24 فولت تيار مستمر ± 15% (36 وات استهلاك)
• MTBF: 86 سنة (عمر خدمة طويل جدًا)
• الأبعاد: 115 مم × 120.5 مم × 222 مم

رؤية Global PLC Spare HUB

إن NAV350-3232 ليس مجرد مقياس للمسافة؛ إنه وحدة "ذكاء مكاني". بالنسبة لمهندسي الميدان، الميزة البارزة هي ذاكرة العاكس المدمجة، التي تخفف من حسابات الإحداثيات المعقدة من وحدة التحكم الرئيسية للمركبة. يتيح ذلك للمركبة AGV الحفاظ على دقة بالمليمترات أثناء التحرك بسرعات أعلى. من منظور الخدمة الميدانية، يعكس MTBF البالغ 86 عامًا للمنتج متانته الميكانيكية - وهو أمر ضروري للمركبات التي تعمل على مدار الساعة طوال أيام الأسبوع. تتيح قدرته على معالجة بيانات الكنتور ومعالم العاكس في وقت واحد توفير احتياطي آمن وحاسم لمسارات الملاحة المعتمدة على السلامة.

المعدات المستهدفة وقدرة التشخيص

• المعدات المثالية: المركبات AGV ذات الحمولة الثقيلة، الرافعات الشوكية الذاتية، شاحنات الساحات، وآلات الموانئ الآلية.
• قدرة التشخيص: 4 مصابيح LED متعددة الألوان للحالة لمراقبة الصحة في الوقت الفعلي. توفر Telegrams التشخيصية المتقدمة عبر Ethernet بيانات حول درجة حرارة الليزر، واستقرار سرعة الدوران، وجودة رؤية العاكس.
• تنوع الملاحة: يدعم كلاً من "الملاحة بالكنتور" (المعالم الطبيعية) و"الملاحة بالعاكس" (خطوط / أسطوانات عالية الانبعاث)، مما يضمن تحديد موقع موثوق به حتى في الممرات الفارغة.

الخدمات اللوجستية والجودة التجارية

• الحالة: مخزون مصنع جديد وأصلي
• الضمان: ضمان مصنع شامل لمدة 12 شهرًا
• نافذة الإرسال: يشحن في غضون 24-48 ساعة
• الشحن العالمي السريع: توصيل سريع عبر FedEx أو UPS أو DHL

الأسئلة الشائعة الفنية (الخبرة الميدانية والاختيار)

• س: كيف يتعامل NAV350-3232 مع تحديد الموقع في البيئات التي تندر فيها الكنتورات الطبيعية؟
• ج: في البيئات "الفارغة" مثل المستودعات ذات الرفوف العالية، يستخدم المستشعر ذاكرة العاكس الخاصة به. من خلال الكشف عن الخطوط أو الأسطوانات عالية الانبعاث (بحد أدنى 80 مم)، فإنه يحسب موقعه المطلق بالنسبة لهذه المعالم، مما يضمن دقة ±4 مم حيث قد تنحرف الماسحات الضوئية التي تعتمد على الكنتور فقط.
• س: هل يمكن استخدام هذا المستشعر كعنصر أمان لحماية الأفراد؟
• ج: لا. إن NAV350-3232 هو مستشعر ملاحة وتحديد موقع. إنه ليس مكونًا أمنيًا كما هو محدد في تشريعات سلامة الآلات. يجب إقرانه بماسحات ليزر أمان معتمدة (مثل SICK microScan3) لتجنب الاصطدام.
• س: ما هي فائدة زاوية المسح 360 درجة مقارنة بالماسحات الضوئية ذات 270 درجة؟
• ج: تزيل الرؤية بزاوية 360 درجة النقاط العمياء في "وعي" المركبة. وهذا أمر بالغ الأهمية للمناورات المعقدة مثل التوجيه بالتحرك الجانبي أو الدوران في مكانه، حيث يسمح للمركبة بالحفاظ على قفل المعالم في جميع الاتجاهات في وقت واحد دون فقدان وضعها.
• س: إرشادات الاختيار: متى يُفضل NAV350-3232 على سلسلة NAV200؟
• ج: اختر NAV350-3232 للمرافق الكبيرة التي تتطلب اكتشافًا طويل المدى (حتى 250 مترًا) وأعلى دقة ممكنة في تحديد المواقع. سعة ذاكرة العاكس البالغة 12,000 تجعله الخيار الأفضل لتخطيطات المواقع الضخمة والمعقدة.
• س: كيف يؤثر الضوء المحيط على صمام الليزر 905 نانومتر في المناطق المجاورة للخارج؟
• ج: بينما تم تصميمه للاستخدام الداخلي، تتميز الوحدة بترشيح بصري داخلي. ومع ذلك، بالنسبة للمناطق ذات أشعة الشمس المباشرة، من الأفضل مراقبة جودة عامل الانبعاث عبر واجهة التشخيص للتأكد من أن "الخطأ الإحصائي" يظل ضمن عتبة 15 مم.
