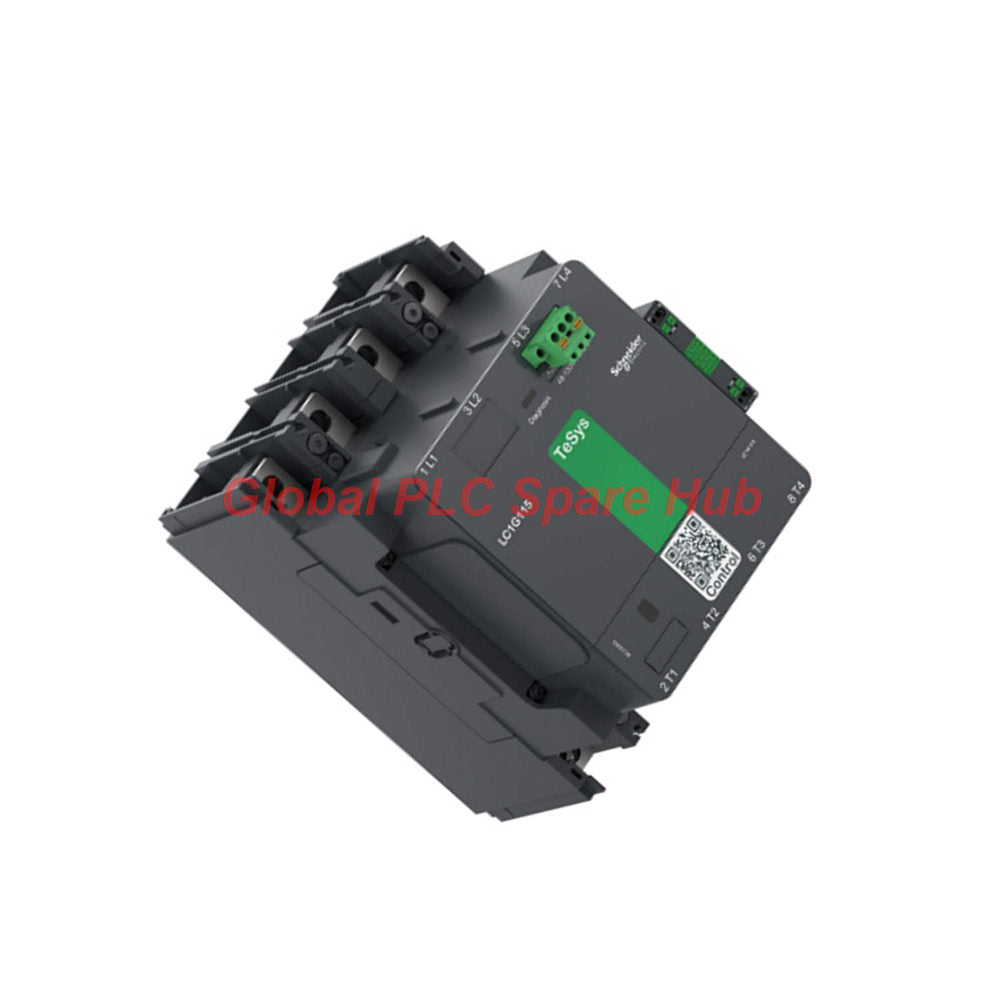

Schneider Electric LC1G1504KUEN TeSys Giga قاطع تيار 4 أقطاب 275 أمبير 100-250 فولت

شنايدر إلكتريك LC1G1504KUEN: مفتاح طاقة TeSys Giga عالي الأداء

يُعد LC1G1504KUEN حجر الزاوية في سلسلة TeSys Giga، وهو مصمم لتبديل الطاقة الشاقة في البنى الكهربائية الصناعية المتطلبة. يوفر هذا الكونتاكتور رباعي الأقطاب موثوقية تشغيلية استثنائية، حيث يتعامل مع ما يصل إلى 275 أمبير (AC-1) بملف ثنائي الاتجاه محدد الذروة لاستهلاك طاقة أمثل. تم تصميم تصميمه القوي ليتحمل الضغوط البيئية القاسية مع ضمان أداء ثابت في التطبيقات الحيوية.

المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك
• الموديل: LC1G1504KUEN
• السلسلة: TeSys Giga
• الأقطاب: 4 NO
• تيار التشغيل المقدر: 275 أمبير (AC-1) / 150 أمبير (AC-3)
• دائرة التحكم: 100-250 فولت تيار متردد/تيار مستمر (ثنائي الاتجاه)
• مفاتيح التوصيل المساعدة: 1 NO + 1 NC
• جهد العزل المقدر: 1000 فولت
• المتانة الميكانيكية: 8 مليون دورة
• تصنيف الحماية: IP2X (الوجه الأمامي)
• التركيب: مثبت على لوحة

رؤية Global PLC Spare HUB

تدرك مجموعتنا الهندسية أن LC1G1504KUEN يمثل تقدمًا كبيرًا لخزائن توزيع الطاقة عالية القدرة. تقلل إدارة الملف الإلكتروني المدمجة استهلاك طاقة الاحتفاظ بشكل كبير إلى 7.8 واط فقط (تيار مستمر)، مما يقلل بشكل فعال من الحمل الحراري للخزانة. نوصي بشدة بهذه الوحدة للتركيبات التي يكون فيها وقت تشغيل النظام غير قابل للتفاوض وتكون الكفاءة الحرارية أولوية.

التشخيص والصيانة التشغيلية

• تقنية الملف ثنائي الاتجاه: تلغي الحاجة إلى أجهزة منع الارتفاع الخارجي.
• التحقق من الحالة: مؤشرات واضحة لوضع التلامس تسمح بفحوصات صيانة مرئية فورية.
• السلامة الميكانيكية: مقاومة عالية للاهتزاز (حتى 4 جن) تضمن الاستقرار في بيئات الآلات الثقيلة.
• وصلات معيارية: أطراف تحكم بالدفع تتيح التشغيل السريع وتوجيه الكابلات المبسط والخالي من الأخطاء.

التطبيقات الصناعية المحسنة

• تبديل الطاقة: مثالي لمراكز توزيع الطاقة الصناعية الرئيسية.
• التحكم في المحركات: محسن لدورات العمل AC-3 و AC-3e في معدات التصنيع الثقيلة.
• توزيع الطاقة: مناسب تمامًا لتطبيقات AC-6a/6b بما في ذلك تبديل بنوك المكثفات.
• البنية التحتية: يوفر أداءً موثوقًا لوحدات التبريد HVAC/R التجارية والصناعية واسعة النطاق.

اللوجستيات والضمان

• معالجة الطلبات مضمونة في غضون 24-48 ساعة.
• توصيل عالمي سريع عبر FedEx و UPS و DHL.
• يشمل ضمان شامل لجودة المنتج لمدة 12 شهرًا.

الأسئلة الشائعة من الخبراء ودليل الاختيار

كيف يتعامل ملف TeSys Giga ثنائي الاتجاه مع تقلبات الطاقة؟
تقبل دائرة التحكم الإلكترونية المدمجة نطاقًا واسعًا من الجهد (100-250 فولت تيار متردد/تيار مستمر) وتضبط تلقائيًا، مما يحمي الملف من التلف أثناء انخفاضات أو ارتفاعات الجهد العابرة.

هل هذا الكونتاكتور مناسب لاستبدال وحدات TeSys D أو F القديمة؟
يُعد LC1G1504KUEN جزءًا من مجموعة Giga الحديثة؛ وبينما قد تختلف مساحات التركيب عن المجموعات الأقدم، فإنه يوفر قدرات تشخيصية فائقة واستهلاكًا أقل للطاقة لمهام التبديل المماثلة.

لماذا يكون تبديد الطاقة أقل في AC-3 مقارنة بـ AC-1؟
يتناسب تبديد الطاقة مع تدفق التيار (I²R). نظرًا لأن تطبيقات AC-3 تتضمن عادةً تيار تشغيل مستمر أقل من أحمال AC-1 المقاومة، فإن الناتج الحراري ينخفض بشكل طبيعي.

ما هو المؤشر الأساسي لتآكل جهات الاتصال؟
راقب دورات "B10d" (400 ألف للحمل الاسمي). إذا اقترب الكونتاكتور من هذا الحد، نوصي بإجراء فحص روتيني لأطراف التلامس الرئيسية لضمان سلامتها.

دليل الاختيار: كيف أختار بين تصنيفات AC-1 و AC-3؟
اختر بناءً على حملك: استخدم تصنيف 275 أمبير (AC-1) للسخانات المقاومة أو لوحات التوزيع. استخدم تصنيف 150 أمبير (AC-3) خصيصًا لأحمال المحركات الحثية حيث تحدث بدايات وتوقفات متكررة للمحرك.
