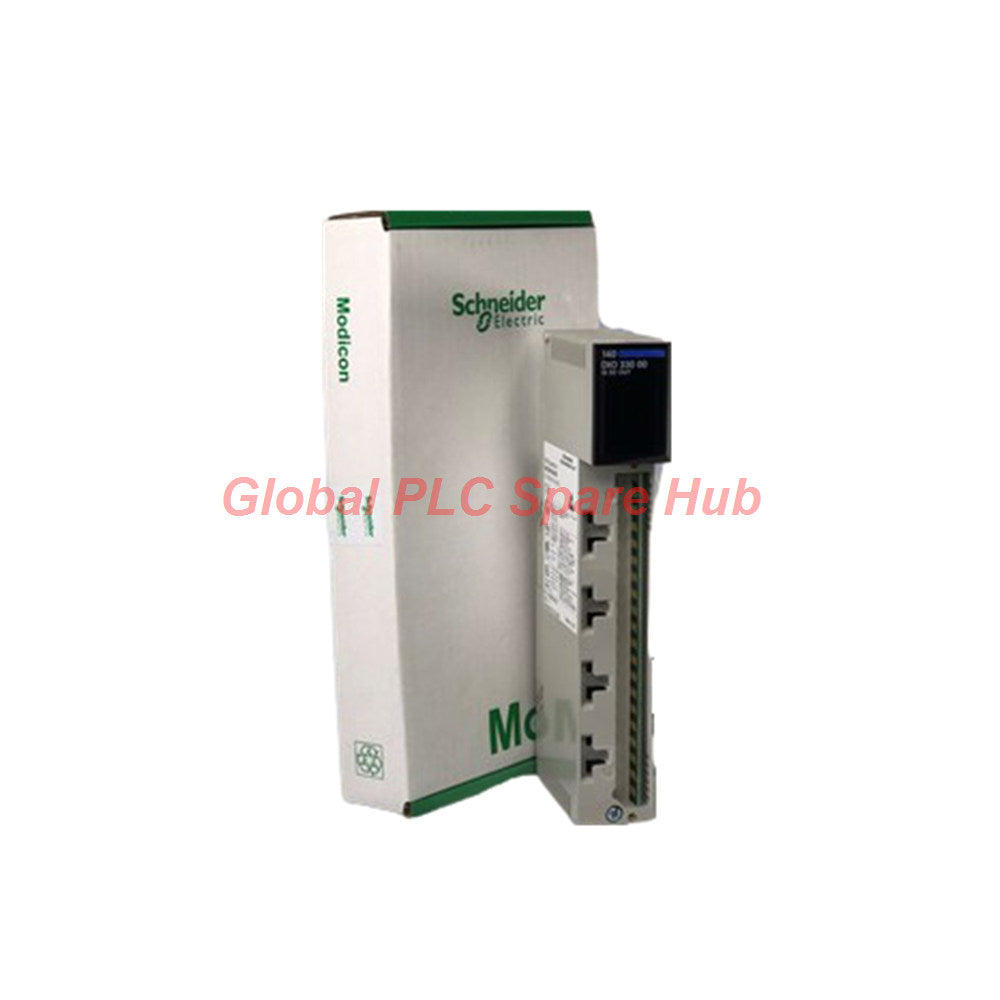

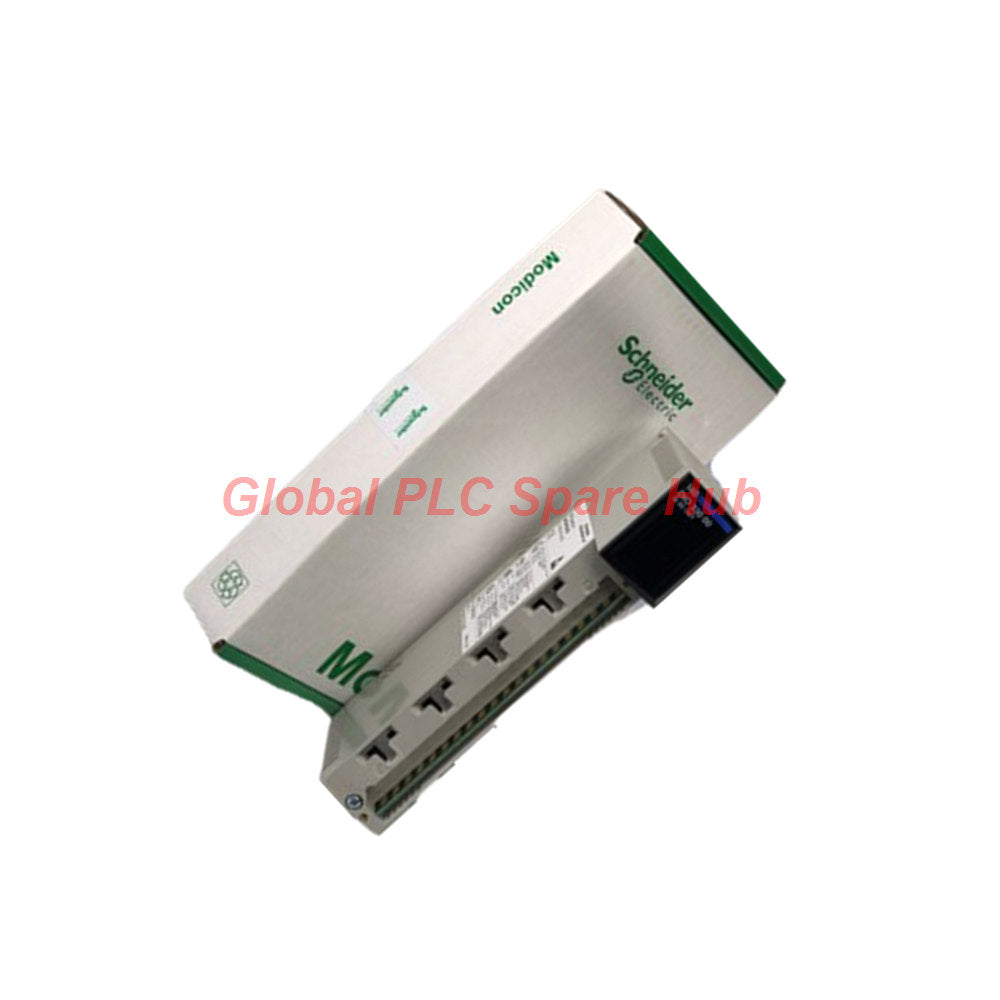

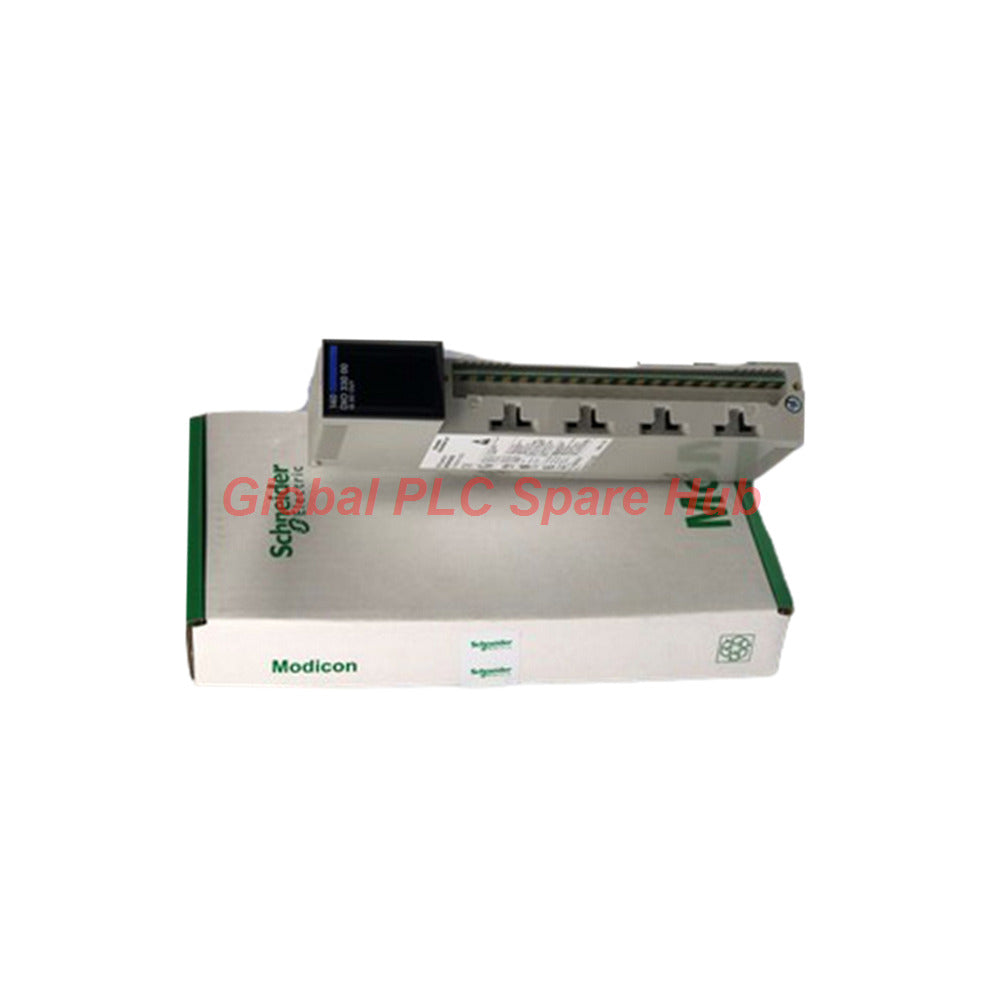

وحدة الإخراج المنفصلة Schneider Electric 140DIO33000 Quantum
Manufacturer: Schneider Electric
Product No.: 140DIO33000
Condition： متوفر بالمخزون
Product Type: وحدة الإخراج
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
توفر وحدة الإخراج المنفصلة Schneider Electric Modicon Quantum 140DIO33000 تبديلًا رقميًا آمنًا بشكل جوهري وموثوقًا.
صمم المهندسون هذه الوحدة خصيصًا لبيئات الغازات والأتربة المتفجرة عبر الصناعات الحديثة.
فهي تربط الأجهزة الإلكترونية للتحكم منخفضة الطاقة بأجهزة المجال الموجودة في المناطق الخطرة 20 و 21 و 22.
تتميز الوحدة بثمانية مخارج مفتوحة المجمع مع تنظيم دقيق للجهد 24 فولت تيار مستمر.
يقضي التبديل بحالة صلبة على تآكل الاتصالات الميكانيكية ويطيل العمر التشغيلي العام.
المواصفات الفنية
| الفئة | معامل المواصفات | القيمة الفنية |
|---|---|---|
| الهوية وهندسة الأجهزة | العلامة التجارية والسلسلة | Schneider Electric Modicon Quantum |
| الهوية وهندسة الأجهزة | رقم الموديل | 140DIO33000 |
| الهوية وهندسة الأجهزة | تنسيق الوحدة والوزن | فتحة Quantum قياسية / 0.99 رطل (0.45 كجم) |
| خصائص الخرج الكهربائي | جهد ونوع الخرج المنفصل | 24 فولت تيار مستمر / جامع مفتوح |
| خصائص الخرج الكهربائي | دقة وكثافة القناة | 8 نقاط آمنة جوهريًا |
| خصائص الخرج الكهربائي | سعة التيار لكل نقطة / وحدة | 45 مللي أمبير لكل نقطة / 360 مللي أمبير إجمالي حمل الوحدة |
| خصائص الخرج الكهربائي | تيار التسرب في حالة الإيقاف | 0.4 مللي أمبير كحد أقصى لكل نقطة |
| خصائص الخرج الكهربائي | تيار ناقل اللوحة الخلفية وتبديد الطاقة | متطلب ناقل 2.2 أمبير / تبديد 5 وات |
| ديناميكيات الإشارة والعزل | وقت الاستجابة (الحالة 0 إلى 1 / 1 إلى 0) | 1 مللي ثانية مقاومة (تشغيل) / 1 مللي ثانية مقاومة (إيقاف) |
| ديناميكيات الإشارة والعزل | تصنيف العزل العازل | 2500 فولت تيار مستمر لمدة دقيقة واحدة / 1780 فولت تيار متردد عند 47-63 هرتز |
| البيئة ومناعة الضوضاء | درجة حرارة التشغيل والتخزين | 32°F إلى 140°F (0°C إلى 60°C) / -40°F إلى 185°F (-40°C إلى 85°C) |
| البيئة ومناعة الضوضاء | الرطوبة النسبية وحد الارتفاع | 95% غير مكثف / حتى 16,404 قدم (5000 متر) |
| البيئة ومناعة الضوضاء | مناعة التفريغ الكهروستاتيكي (ESD) | 4 كيلو فولت تلامس / 8 كيلو فولت هواء (IEC 801-2) |
| البيئة ومناعة الضوضاء | مقاومة المجال الكهرومغناطيسي | 9.1 فولت/م (10 فولت/م) عند 80 إلى 2000 ميجاهرتز (IEC 801-3) |
دليل التثبيت
- أوقف تشغيل طاقة اللوحة الخلفية قبل إدخال الوحدة في رف Quantum.
- تحقق من بروتوكولات أسلاك الحاجز الآمن جوهريًا وفقًا لإرشادات معيار EN 50020.
- قم بتوجيه كابلات المجال الآمنة جوهريًا بشكل منفصل عن خطوط الطاقة القياسية لمنع الاقتران.
- تأكد من تأريض هيكل الوحدة بشكل صحيح للحفاظ على أداء حماية ESD الكامل.
- لا تقم بإجراء التبديل السريع أثناء التشغيل وفقًا لمتطلبات الامتثال للسلامة الجوهرية.
التكليف والصيانة
- افحص سلامة المصهر الداخلي قبل تشغيل نظام رف الأتمتة.
- استخدم أجهزة معايرة للتحقق من خرج جهد 24 فولت تيار مستمر عبر الدوائر الميدانية النشطة.
- تحقق من تيار التسرب في حالة الإيقاف للتأكد من بقاء القيم أقل من 0.4 مللي أمبير لكل نقطة.
- قم بإجراء فحوصات بصرية روتينية على وصلات أسلاك الكتل الطرفية ونقاط قفل الهيكل.
توافق النظام
- متوافق مع اللوحات الخلفية لأتمتة Schneider Electric Modicon Quantum.
- مدعوم في حزم برامج البرمجة Concept V2.2 والإصدارات الأحدث.
- يعمل بكامل طاقته مع أدوات برمجة وتكوين ProWORX 32.
- يتكامل بسلاسة في بيئات برامج EcoStruxure Control Expert (Unity Pro).
- يعمل جنبًا إلى جنب مع الأجهزة الميدانية المصنفة للمناطق الخطرة 20 أو 21 أو 22.
الشهادات والامتثال
| جهة الاعتماد / التوجيه | تفاصيل معيار الامتثال |
|---|---|
| توجيه ATEX | التوجيه 94/9/EC / SIRA 02ATEX2345X |
| علامة المنطقة الخطرة | CE II1 G/D-EEx ia IIC / FM Class 1 Division 2 |
| المعايير الكهربائية الأوروبية | EN 50014, EN 50020, EN 50039, EN 50028, EN 50281-1-1, EN 50284 |
| معايير السلامة في أمريكا الشمالية | UL 508 / CSA C22.2 No 142 |
| الشهادات الدولية | C-tick / GOST |
سيناريوهات التطبيق النموذجية
- التحكم في صمامات الملف اللولبي في مصانع المعالجة الكيميائية الواقعة داخل المناطق الخطرة.
- تشغيل أجهزة إنذار في منصات معالجة النفط والغاز البحرية.
- تشغيل ملفات الترحيل المنفصلة في بيئات معالجة المساحيق الدوائية.
- إدارة مصابيح مؤشرات المجال في مرافق تخزين الحبوب التي تحتوي على غبار متفجر.
إمكانيات التشخيص
- تحمي دوائر قمع الجهد العابر قنوات الإخراج من ارتفاعات الحث الشديدة.
- تحمي الفيوزات الداخلية وصلات اللوحة الخلفية الداخلية من أخطاء التيار الزائد الخارجية.
- تشير مؤشرات LED في الوقت الفعلي إلى حالات طاقة الجانب المنطقي ونشاط إشارة القناة الفردية.
- تكتشف إشارات التشخيص البرمجية أخطاء الدائرة المفتوحة وانخفاضات طاقة الإمداد على الفور.
محتويات العبوة واللوجستيات
| معامل العنصر | معلومات مفصلة |
|---|---|
| أبعاد العبوة | 12.40 بوصة × 6.50 بوصة × 1.97 بوصة (31.5 سم × 16.5 سم × 5.0 سم) |
| الوزن الإجمالي للعبوة | 1.545 رطل (0.701 كجم) |
| مدة الضمان | تغطية شاملة لمدة 12 شهرًا |
| سرعة الإرسال | يتم الشحن في غضون 24 إلى 48 ساعة |
| شركات الشحن السريع | خيارات توصيل FedEx و UPS و DHL السريع متوفرة في جميع أنحاء العالم |
رؤية Global PLC Spare HUB
يواجه مهندسو الأتمتة لدينا غالبًا مشكلات ميدانية ناتجة عن الفصل غير الصحيح للكابلات في التركيبات الآمنة جوهريًا.
أثناء ترقية مصنع كيميائي، واجه فنيو المجال تشغيلًا وهميًا على قنوات الإخراج.
تتبع الفريق التداخل إلى خطوط محركات تيار متردد 230 فولت مجاورة تعمل داخل نفس القناة.
أدى تركيب Modicon Quantum 140DIO33000 مع أسلاك محمية مخصصة إلى حل جميع مشاكل الضوضاء الكهربائية على الفور.
ضمن عزله القوي 2500 فولت تيار مستمر ومقاومته للضوضاء 10 فولت/م تبديل خرج مستقر تمامًا.
الأسئلة الشائعة
سؤال: هل يمكنني تبديل وحدة 140DIO33000 بسرعة أثناء تنشيط الرف؟
الجواب: لا، تحظر لوائح السلامة القياسية التبديل السريع للوحدات الآمنة جوهريًا لمنع مخاطر الشرارة الكهربائية.
سؤال: ما هي مسافة الكابل الموصى بها لمخارج الجامع المفتوح 24 فولت تيار مستمر؟
الجواب: تشير الخبرة الميدانية إلى أن إبقاء أطوال الكابلات أقل من 300 متر يقلل من مقاومة الخط وتدهور الإشارة.
سؤال: كيف أختار بين 140DIO33000 ووحدات الإخراج المنفصلة القياسية؟
الجواب: اختر 140DIO33000 عندما تكون المشغلات الميدانية موجودة في بيئات خطرة من المنطقة 20 أو 21 أو 22 وتتطلب شهادة ATEX.
سؤال: ما هو برنامج البرمجة الذي يدعم تكوين بطاقة الإخراج هذه؟
الجواب: يمكنك تكوين هذه البطاقة باستخدام Unity Pro، و Concept V2.2 أو أعلى، ومنصات برامج ProWORX.
