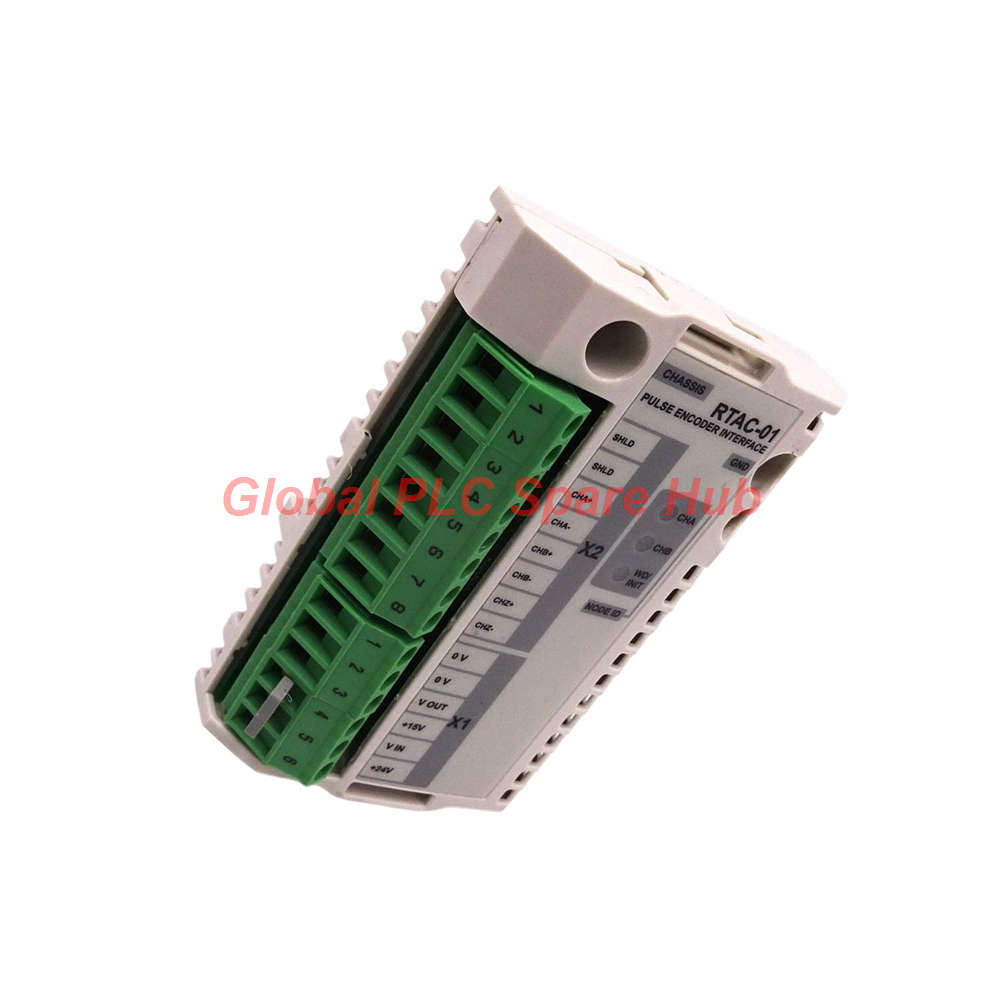

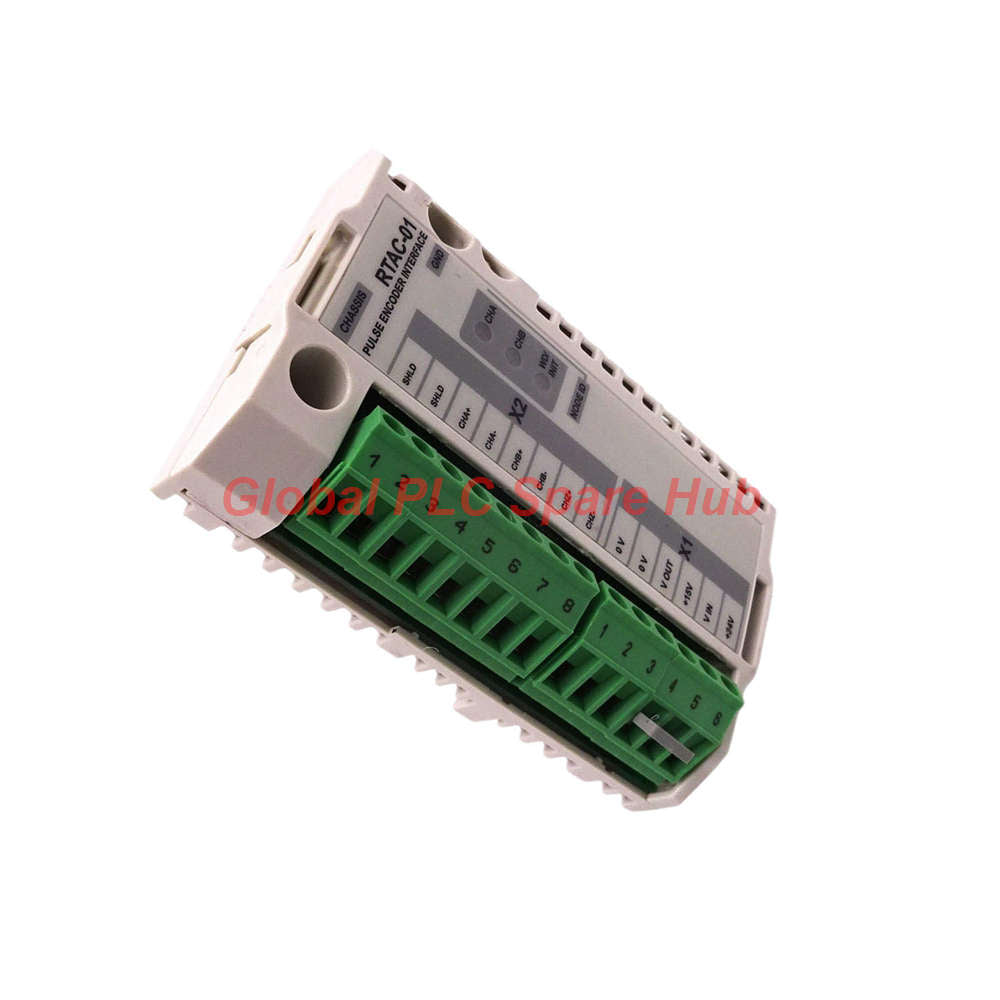

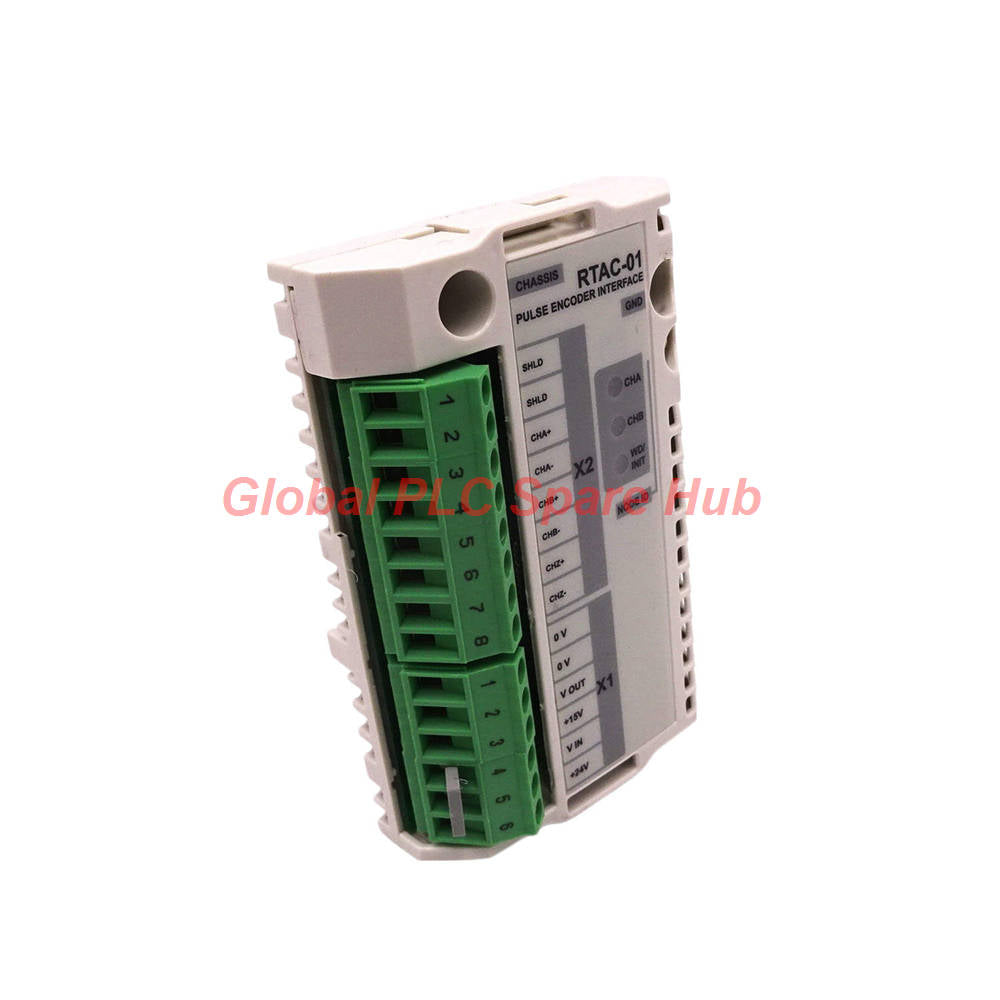

وحدة واجهة تشفير النبض RTAC-01 ABB بأفضل سعر
Manufacturer: ABB
Product No.: RTAC-01
Condition： متوفر بالمخزون
Product Type: وحدة واجهة مُشفّر النبضات
Product Origin: SE
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
مقدمة المنتج ونظرة عامة هندسية
تتطلب التحكم الدقيق في المحركات ذات الحلقة المغلقة في محركات التردد المتغير الصناعية معالجة ردود فعل السرعة عالية الدقة. تعمل وحدة واجهة مشفر النبضات ABB RTAC-01 كبطاقة اختيار متقدمة مصممة خصيصًا للتكامل في منصات القيادة الصناعية المتوافقة. يسلط Global PLC Spare HUB Review الضوء على هذه الوحدة لعزلها البصري القوي ومعالجتها الاستثنائية لاستجابة التردد في بيئات التصنيع المتطلبة. يؤكد Global PLC Spare HUB Insight على أن التأريض الصحيح للدرع من خلال براغي التثبيت يزيل تداخل الضوضاء الكهرومغناطيسية عالية التردد على قنوات نبضات المشفر.
مصفوفة التكوين ومحدد الأجزاء
| فئة السمة | تفاصيل المواصفات الفنية |
|---|---|
| العلامة التجارية للمصنع | ABB |
| نموذج المنتج / المعرف | RTAC-01 (معرف المنتج: 64610805) |
| الاسم التجاري العالمي | RTAC-01 |
| بلد المنشأ | فنلندا (FI) |
| رقم التعرفة الجمركية | 85049090 |
| رمز EAN / UPC | 6410038040949 |
ملف المواصفات الفنية
| المعلمة الهندسية | المقياس التشغيلي |
|---|---|
| أقصى استجابة للتردد | قدرة تردد الإدخال 200 كيلو هرتز |
| دقة ردود فعل السرعة | 0.00305 بالمائة (15 بت) |
| دقة ردود فعل السرعة | 50 جزء في المليون دقة |
| جهود الإخراج المساعدة | +24 فولت تيار مستمر أو +15 فولت تيار مستمر (±10%، 5 واط كحد أقصى، مقاومة للدائرة القصيرة) |
| توافق الإشارة | مشفرات نبضات تفاضلية، أحادية الطرف، مجمع مفتوح، أو مشع |
| الحد الأقصى لطول الكابل | حتى 300 متر باستخدام أسلاك دفع-سحب تفاضلية |
| عزل المنطق | 1.5 كيلو فولت تيار متردد لمدة دقيقة واحدة جهد اختبار |
| الأبعاد المادية | ارتفاع 165 مم × طول 115 مم × عرض 0.4 مم (وزن صافي 0.35 كجم) |
التركيب الميكانيكي وتسلسل الإعداد
- إدخال الفتحة: قم بإيقاف تشغيل المحرك بالكامل، ثم قم بإدخال بطاقة RTAC-01 بعناية في الفتحة 1 أو الفتحة 2 على لوحة RMIO حتى تثبت مشابك التثبيت البلاستيكية بإحكام.
- تأريض المثبت: أحكم ربط براغي التثبيت المرفقة بإحكام لتأسيس ربط أرضي عالي التردد صحيح لدرع كابل المشفر الوارد.
- تكوين العقدة: اضبط مفتاح معرف العقدة الدوار ضمن نطاق التشغيل من 16 إلى 31 إذا كنت تستخدم بنى اتصالات ناقل متخصصة.
- توصيل الأطراف: قم بتوصيل أسلاك إشارة المشفر في أطراف براغي غير قابلة للفصل ذات 6 و 8 أقطاب، مع التأكد من أن مقاطع الموصل لا تتجاوز 2.5 مم2.
التشغيل والصيانة والتشخيص
- التحقق من جهد الإمداد: قم بقياس أطراف الجهد المساعد بواسطة مقياس متعدد رقمي قبل توصيل المشفر للتأكد من أن الإخراج يقع ضمن تحملات ±10% المستقرة.
- فحص مستوى الإشارة: تحقق من جهود الحالة المنطقية (أكبر من 7.6 فولت للحالة العالية على إمداد 15 فولت؛ أكبر من 12.2 فولت على إمداد 24 فولت) باستخدام راسم الذبذبات أثناء الدوران اليدوي البطيء للمحور.
- تدقيق حراري وعمر الخدمة: راقب درجات حرارة حاوية التشغيل للحفاظ على العمر الافتراضي المقدر للمكونات الإلكترونية الذي لا يقل عن 100,000 ساعة.
- فحص اتصالات الناقل: تأكد من أن موصل الناقل المتوازي ذي الـ 38 سنًا مستوٍ ويجري اتصالًا سلسًا مع اللوحة الأم للمحرك المضيف.
التوافق والامتثال التنظيمي
- متوافق تمامًا مع برنامج تطبيق ABB ACS 800 Standard الإصدار ASXR7000 أو أحدث.
- مرونة التركيب تدعم فتحات لوحة RMIO المباشرة أو محولات AIMA-01 DIN rail الخارجية.
- يتوافق مع معايير EMC الصناعية الصارمة EN 50081-2 و EN 50082-2.
- جميع المواد الهيكلية تحمل موافقات السلامة UL و CSA الكاملة.
شروط الإنجاز والشحن والضمان
- يتضمن وحدة واجهة مشفر النبضات RTAC-01 أصلية واحدة في عبوة المصنع.
- معالجة سريعة للطلبات مع إتمام الإرسال في غضون 24 إلى 48 ساعة.
- تتوفر خيارات شحن دولي سريع موثوقة عبر FedEx و UPS و DHL.
- مدعومة بضمان تجاري قوي لمدة 12 شهرًا يغطي الأداء وعيوب التصنيع.
المعدات المستهدفة وسيناريوهات التطبيق الصناعية
- التحكم في المتجهات ذات الحلقة المغلقة على محركات آلات الورق الصناعية الثقيلة.
- أنظمة التحكم في التوتر عالية الدقة في مطاحن درفلة المعادن وسحب الأسلاك.
- تحديد المواقع المتزامنة متعدد المحاور على تجميعات الرافعات الكبيرة والرافعات الأوتوماتيكية.
- تنظيم سرعة برغي الباثق في خطوط معالجة البوليمرات البتروكيماوية.
الأسئلة الشائعة
ما الذي يسبب أخطاء ردود فعل السرعة المتقطعة عند استخدام كابلات طويلة مع وحدة RTAC-01؟
الأسلاك الطويلة التي تتجاوز الحدود القياسية بدون أسلاك دفع-سحب تفاضلية تلتقط تداخلًا كهرومغناطيسيًا شديدًا. يجب على المهندسين التحول إلى كابل ثلاثي مجدول ومحمي والتأكد من إنهاء الدرع بشكل صحيح في كلا الطرفين.
كيف أختار بين مخارج الجهد المساعد 15 فولت و 24 فولت لمشفري؟
تحقق من مواصفات ورقة بيانات الشركة المصنعة لمشفريك. قم بمطابقة تكوين خرج إمداد الوحدة مع متطلبات الجهد الدقيقة للإلكترونيات الداخلية لمشفريك مع الحفاظ على الاستهلاك الإجمالي أقل من حد 5 واط.
هل يمكن تبديل وحدة الواجهة هذه وهي في حالة التشغيل أثناء تشغيل محرك ABB؟
لا، إدخال أو إزالة بطاقات الخيارات أثناء تشغيل الطاقة يمكن أن يدمر واجهة الناقل المتوازي ذي الـ 38 سنًا. افصل دائمًا التيار الرئيسي وتأكد من تفريغ مكثفات ناقل التيار المستمر بالكامل قبل الصيانة.
ما هي خطوات الصيانة التي يجب علي اتخاذها إذا واجهت إشارات ردود فعل المشفر فقدانًا للنبضات عند سرعة عالية؟
افحص حدود التردد القصوى (حد 200 كيلو هرتز) وتحقق مما إذا كان تردد سلسلة النبضات يتجاوز عتبة المعالجة خلال مراحل تسارع المحرك القصوى.
لماذا يعتبر عزم ربط البراغي الصحيح أمرًا حاسمًا أثناء تثبيت بطاقة الخيار هذه؟
لا تثبت براغي التثبيت اللوحة المادية فحسب؛ بل تكمل رابط استمرارية الأرض بين مرجع إشارة الوحدة وأرضية هيكل المحرك، وهو أمر حيوي لقمع الضوضاء الكهربائية.
