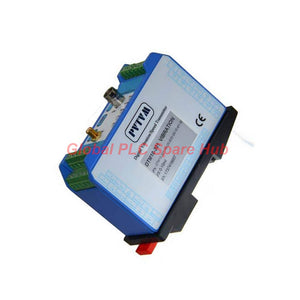

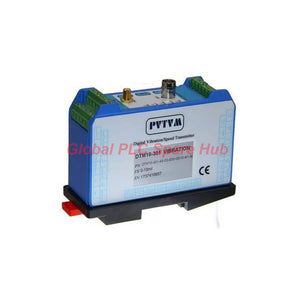

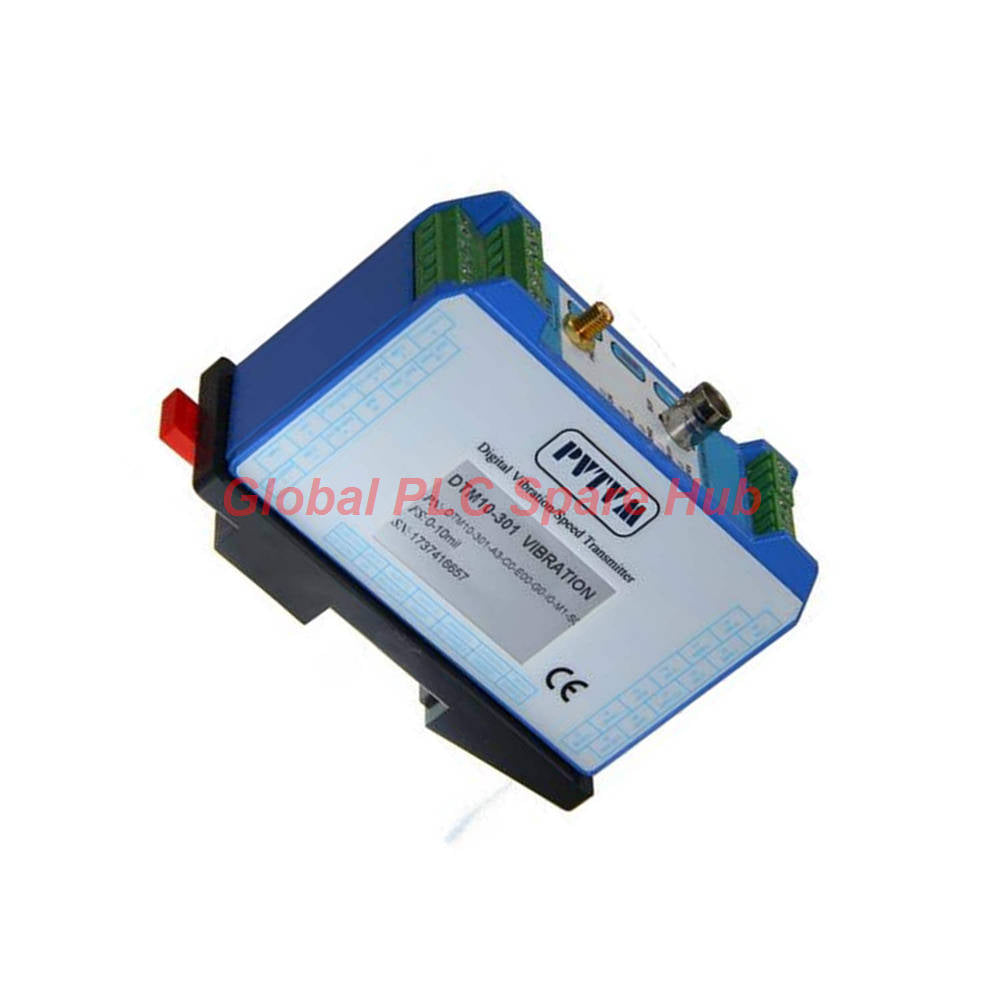

ProvibTech DTM10-A0-B0-C1-E00-02-M1-S1 Vibration Monitor

جهاز مراقبة الاهتزازات ProvibTech DTM10-A0-B0-C1-E00-02-M1-S1

Manufacturer: Bently Nevada
Product No.: DTM10-A0-B0-C1-E00-02-M1-S1
Condition： متوفر بالمخزون
Product Type: وحدة مراقبة الاهتزازات
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يراقب جهاز الإرسال الموزع من سلسلة ProvibTech DTM10 Series اهتزازات الماكينات بدقة عالية. يتكامل بسلاسة مع معماريات PLC و DCS عبر واجهة Modbus قوية. يتميز هذا الجهاز بمصادر طاقة احتياطية ومخرجات مزدوجة 4-20mA، مما يضمن موثوقية تشغيل مستمرة. صُمم DTM10-A0-B0-C1-E00-02-M1-S1 للبيئات الصناعية، ويتصل بمجسات التقارب القياسية دون الحاجة إلى تعديلات معقدة في الأجهزة.

المواصفات الفنية

المعلمة	تفاصيل المواصفات
العلامة التجارية	ProvibTech
السلسلة	DTM Series
النموذج	DTM10-A0-B0-C1-E00-02-M1-S1
نطاق القياس والدقة	إعداد الإنذار: 0 إلى 100% من النطاق الكامل بدقة ±0.1%
استجابة التردد	التردد الاسمي: 4 إلى 3000 هرتز؛ التردد المنخفض: 0.5 إلى 100 هرتز (-3 ديسيبل)
حساسية مسبار التقارب	مجسات 5 مم و 8 مم: 8 مللي فولت/ميكرومتر؛ مجس 11 مم: 4 مللي فولت/ميكرومتر؛ مجس 25 مم: 2 مللي فولت/ميكرومتر
الخطية والدقة	تكييف إشارة عالي الدقة يضمن انحرافًا منخفضًا وتتبعًا دقيقًا للاهتزازات
درجة الحرارة والبيئة	معلمات التشغيل مصممة لأغلفة الآلات الصناعية
مناعة التداخل	المرحلات المغلقة بالإيبوكسي والترشيح الداخلي القوي يقللان الضوضاء الكهربائية
مصدر الطاقة	22 إلى 30 فولت تيار مستمر، 150 مللي أمبير مع عزل جلفاني
المخرجات والاتصالات	مخرجات مزدوجة 4-20 مللي أمبير (أقصى حمل 380 أوم) و Modbus رقمي عبر M1

دليل التركيب

تركيب على قضيب DIN: قم بتركيب DTM10-A0-B0-C1-E00-02-M1-S1 بأمان على قضبان DIN القياسية باستخدام تكوين B0.
توصيل مسبار التقارب: قم بتوصيل مشغلات التقارب الخارجية (خيار C1) باستخدام مجموعات كابلات TM0180 المتوافقة بطول 5 أمتار (E00).
الطاقة والتأريض: قم بتوصيل مصدر طاقة منظم 22-30 فولت تيار مستمر بكتل الأطراف المخصصة مع ضمان التأريض الصحيح للخزانة لتقليل الضوضاء.
التحقق من الإشارة: استخدم وصلة BNC المحلية وكتل الأطراف للتحقق من إشارات الاهتزاز المخزنة الخام وغير المفلترة قبل دمج PLC.

راحة التشغيل والصيانة

تأخيرات قابلة للتكوين: قم بضبط تأخيرات وقت الإنذار من 1 إلى 60 ثانية مع زيادة افتراضية قدرها 3 ثوانٍ لمنع الإنذارات المزعجة.
التشخيص المحلي: الوصول إلى إشارات الاهتزاز الخام فورًا عبر وصلة BNC باللوحة الأمامية دون فصل أسلاك الحقل.
بنية زائدة عن الحاجة: تسهل مدخلات الطاقة المزدوجة وحلقات 4-20 مللي أمبير المزدوجة فحص الحلقة وتقلل وقت التوقف أثناء دورات الصيانة.

وصف التوافق

أنظمة التقارب: متوافقة مع مجسات التقارب القياسية 5 مم، 8 مم، 11 مم، و 25 مم وأنواع المشغلات (201، 202، 501).
أنظمة التحكم: تتكامل مباشرة مع منصات PLC و DCS الرئيسية عبر اتصال Modbus ومخرجات تناظرية معزولة.
تكامل المرحل: مجهزة بمرحلات SPDT محكمة الإغلاق بالإيبوكسي مصنفة لـ 0.2 أمبير/240 فولت تيار متردد، 0.4 أمبير/110 فولت تيار متردد، أو 2.0 أمبير/24 فولت تيار مستمر أحمال مقاومة.

الشهادات والمعايير

توافق CE: يلبي متطلبات الصحة والسلامة الأوروبية الأساسية.
موافقات المناطق الخطرة: CSA الفئة الأولى، القسم 2، المجموعات A، B، C، D، T4؛ ATEX II 3 G Ex nA II T4.
شهادة EAC: TR CU 2Ex nA II T4 X مع الامتثال لـ NANIO CCVE.

قائمة الحزمة والضمان

محتويات الحزمة: وحدة مراقبة واحدة ProvibTech DTM10-A0-B0-C1-E00-02-M1-S1 ووثائق التركيب.
شروط الضمان: مدعوم بضمان شامل لمدة 12 شهرًا يغطي عيوب التصنيع.
الخدمات اللوجستية والشحن: توصيل عالمي سريع عبر FedEx، UPS، و DHL مع ضمان الإرسال خلال 24-48 ساعة.

سيناريوهات التطبيق النموذجية وقدرات التشخيص

التوربينات الحرارية الهامة: مثالية للمراقبة المستمرة للاهتزازات على التوربينات البخارية، الضواغط، المضخات، والمراوح الصناعية الكبيرة.
الكشف المبكر عن الأعطال: يحدد الاختلالات الميكانيكية، واختلال المحاذاة، وتآكل المحامل قبل حدوث عطل كارثي.
رؤية محور PLC الاحتياطي العالمي: غالبًا ما يقوم مهندسو الحقل بنشر سلسلة DTM10 في محطات الضخ البعيدة حيث يكون الإنذار المحلي الموثوق به وتشخيصات Modbus عن بعد إلزامية.

الأسئلة المتداولة

س: كيف يتعامل DTM10-A0-B0-C1-E00-02-M1-S1 مع تخزين الإشارة للمحللات المحمولة؟
ج: توفر الوحدة موصل BNC محليًا يقدم إشارة خام غير مفلترة وغير معزولة مع مقاومة خرج 150 أوم، مما يسمح للمهندسين بتوصيل محللات محمولة مباشرة في اللوحة.

س: ماذا يجب أن أتحقق إذا كان خرج حلقة 4-20 مللي أمبير يقرأ صفرًا؟
ج: تحقق من أن مصدر الطاقة 22-30 فولت تيار مستمر نشط وتأكد من أن المقاومة الكلية للحلقة لا تتجاوز تصنيف الحمل الأقصى البالغ 380 أوم.

س: هل يمكن لهذه الشاشة الاتصال بمجسات تقارب غير ProvibTech؟
ج: نعم. بفضل استراتيجية الإدخال المرنة لـ PVTVM، تتصل الوحدة بمعظم أنظمة مجسات التقارب القياسية دون الحاجة إلى تعديلات داخلية على الأجهزة.

س: كيف أختار خيار كابل تمديد المجس الصحيح؟
ج: تأكد من أن نظامك يطابق مواصفات E00، التي تحدد مجس TM0180 بطول كابل 5 أمتار للحفاظ على دقة حساسية النظام الصحيحة.
