وحدة المعالج الآمن PM857K02 لنظام ABB 800xA، وحدة تحكم فائضة

نظرة عامة على الهندسة التنفيذية

وحدة ABB PM857K02 هي حزمة تحكم في السلامة معتمدة من TÜV ومصممة لبنية الأتمتة System 800xA. تم تصميم هذه الحزمة لتعمل كمعالج مزدوج يجمع بين التحكم في العمليات الحيوية للأعمال ووظائف السلامة المجهزة (SIF) عالية النزاهة في عقدة تحكم موحدة، وذلك لتلبية متطلبات مستوى سلامة SIL 3. وبفضل معالج دقيق من نوع MPC866 يعمل بتردد 96 ميجاهرتز وذاكرة وصول عشوائي (RAM) مدمجة بسعة 32 ميجابايت، توفر الوحدة سرعات تنفيذ حتمية لحلقات السلامة الصناعية المعقدة.

يستخدم مهندسو أنظمة التحكم وحدة PM857K02 في المصانع الخطرة والعمليات ذات الأهمية الحيوية حيث تُعد ميزات تحمل الأخطاء والتوافر العالي ضرورة حتمية. يوفر تكوين الحزمة الكاملة تكراراً كاملاً لوحدة المعالجة المركزية (CPU)، وناقل CEX، وواجهة الاتصال، ومداخل/مخارج S800 لتقليل وقت توقف العمليات والحفاظ على استمرارية العمليات في المصنع.

معايير تقنية شاملة

• الشركة المصنعة: ABB
• سلسلة المنتج: System 800xA Control Builder / AC 800M High-Integrity
• رقم الطراز / رقم الصنف: PM857K02 (3BSE088386R1)

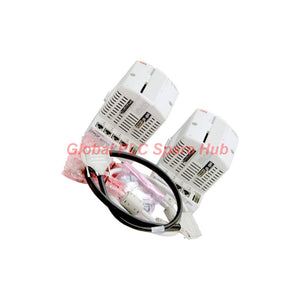

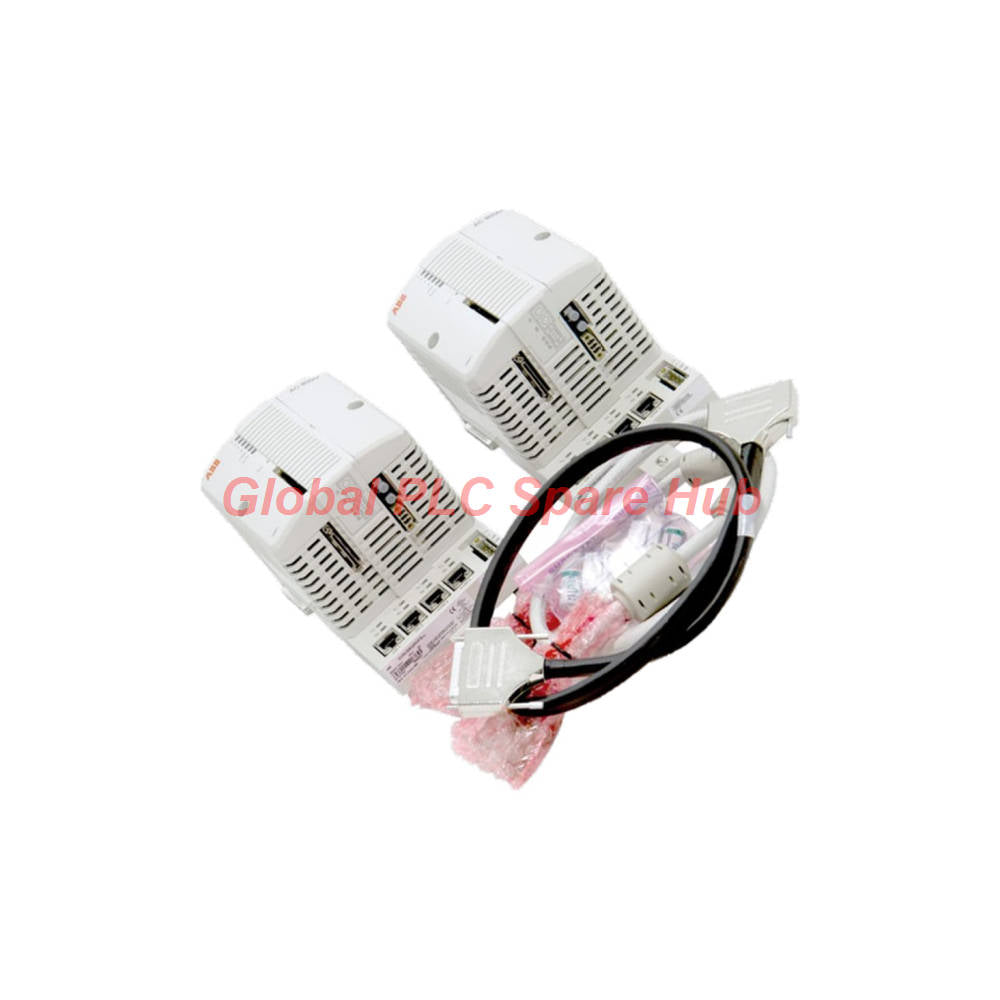

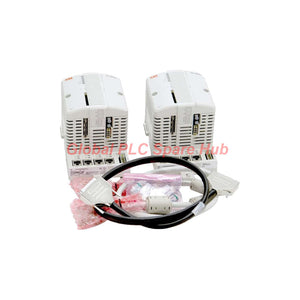

• محتويات الحزمة: عدد 2 وحدة معالجة السلامة PM857K01، عدد 1 كابل توسعة ناقل CEX طراز TK850، عدد 1 كابل ربط وحدة التحكم عن بُعد (RCU-Link) طراز TK851
• نوع المعالج وسرعته: Motorola MPC866 بتردد 96 ميجاهرتز
• أداء التنفيذ: 1000 عملية منطقية في 0.17 مللي ثانية
• تخصيص الذاكرة: إجمالي 32 ميجابايت من ذاكرة الوصول العشوائي (22.184 ميجابايت متاحة لتشغيل التطبيقات)
• زمن التحويل عند التكرار: 10 مللي ثانية كحد أقصى في حالة التكوين المزدوج
• حدود سعة المداخل/المخارج: بحد أقصى 128 إشارة (بحد أقصى 96 وحدة مفردة أو 84 وحدة مزدوجة على ناقل Modulebus)
• متطلبات الطاقة: 24 فولت تيار مستمر اسمي (نطاق تشغيل من 19.2 إلى 30 فولت تيار مستمر)
• استهلاك/تبديد الطاقة: 210 مللي أمبير نموذجي / 360 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر؛ تبديد حراري 5.1 وات نموذجي (8.6 وات كحد أقصى)
• منافذ الاتصال: منفذا إيثرنت RJ45 (CN1, CN2) يدعمان بروتوكولات MMS وIAC؛ منفذا تسلسلي RS-232C (COM3 مع تحكم بالمودم، COM4 مع عزل بصري لأداة الخدمة)
• المواصفات البيئية: درجة حرارة التشغيل من +5°م إلى +55°م؛ درجة حرارة التخزين من -40°م إلى +70°م؛ رطوبة نسبية من 5% إلى 95% (بدون تكثف)؛ حماية من الغازات المسببة للتآكل من فئة G3 وفقاً لمعيار ISA 71.04؛ فئة حماية IP20؛ ارتفاع التشغيل حتى 2000 متر
• الشهادات والامتثال: حاصلة على شهادة ISA Secure؛ معتمدة من TÜV للفئة SIL 2 / SIL 3؛ متوافقة مع cULus Class 1 Zone 2 للمواقع الخطرة؛ شهادات بحرية من ABS وBV وDNV-GL؛ متوافقة مع توجيهات RoHS وWEEE
• الأبعاد والوزن: العرض 119 مم × الارتفاع 186 مم × العمق 135 مم؛ الوزن الصافي للمجموعة مع القاعدة تقريباً 2700 جم

رؤية Global PLC Spare HUB

وفقاً لرؤية Global PLC Spare HUB، فإن نشر وحدات التحكم في السلامة عالية النزاهة مثل PM857K02 يتطلب تحققاً دقيقاً من توصيلات ناقل CEX وكابل RCU-Link (TK850 وTK851) أثناء الإعداد الأولي. ويؤكد مهندسو الميدان أن فشل المزامنة بين نصفي المعالج المزدوج ينبع عادةً من التوصيل غير الصحيح للألياف الضوئية أو الوصلات التسلسلية، وليس بسبب عيوب في الأجهزة. كما أن ضمان بيئات خزانة نظيفة ومتوافقة مع معيار G3 يمنع التآكل الدقيق على دبابيس اللوحة الخلفية في منشآت المعالجة الكيميائية القاسية.

المعدات الصناعية المستهدفة وسيناريوهات التطبيق

• منصات النفط والغاز البحرية: أنظمة السلامة المجهزة للإغلاق في حالات الطوارئ (ESD) وأنظمة الحريق والغاز (F&G).
• مجمعات التكرير الكيميائي: أنظمة حماية الضغط عالية النزاهة (HIPPS) وأقفال درجة حرارة المفاعل.
• منشآت توليد الطاقة: أنظمة حماية التوربينات من السرعة الزائدة وأنظمة إدارة الحارق (BMS).
• مفاعلات الدفعات الصيدلانية: التحكم المتكامل في العمليات وتسلسل أقفال السلامة على عقد تحكم مشتركة.
• السفن البحرية والمشاريع الخارجية: أنظمة التمركز الديناميكي وإدارة سلامة الدفع تحت امتثال DNV-GL.

قدرات التشخيص ومراقبة الأخطاء

تتصل بنية وحدة التحكم PM857K02 مباشرة ببيئة هندسة System 800xA لتوفير رؤية تشخيصية عميقة أثناء التشغيل:

• تتبع حالة التكرار: تراقب جاهزية التحويل وإشارات النبض عبر كابل RCU-Link للكشف عن أي شذوذ محتمل في التحويل خلال نافذة الـ 10 مللي ثانية.
• أعلام خطأ اتصال ناقل CEX: تكتشف فقدان إطارات الاتصال أو انخفاض الطاقة في الوحدات الموسعة المتصلة عبر كابل TK850.
• تسجيل طابور الأحداث: يسجل ما يصل إلى 3000 حدث نظام مختوم بالوقت لكل عميل OPC لتحليل الأدلة الجنائية لتسلسل الأحداث (SOE).
• حالة البطارية الداخلية: تراقب جهد بطارية الليثيوم الاحتياطية (3.6 فولت) لمنع فقدان الذاكرة المتطايرة أثناء انتقال انقطاع التيار الكهربائي.

الخدمات اللوجستية السريعة وضمان لمدة 12 شهراً

• شروط الضمان: مدعومة بالكامل بضمان استبدال شامل لمدة 12 شهراً يغطي عيوب المكونات.
• وقت المعالجة: معالجة سريعة للطلبات وشحن آمن لجميع أنحاء العالم خلال 24 إلى 48 ساعة.
• شبكة الشحن العالمية: توصيل دولي سريع عبر شركاء النقل الموثوقين FedEx وUPS وDHL.

أسئلة شائعة احترافية (FAQ)

س1: ما هي مكونات الأجهزة المضمنة في حزمة PM857K02؟

ج1: تتضمن الحزمة 2 وحدة معالجة سلامة PM857K01 للتشغيل المزدوج، و1 كابل توسعة ناقل CEX طراز TK850، و1 كابل مزامنة RCU-Link طراز TK851.

س2: هل يمكن لوحدة التحكم PM857K02 تحقيق شهادة SIL 3 فور تركيبها دون وحدات إضافية؟

ج2: بينما تدعم وحدة المعالجة وظائف النزاهة العالية، يتطلب تحقيق شهادة SIL 3 الكاملة إضافة وحدة إضافية مناسبة من سلسلة SM81x (مثل SM812) بالإضافة إلى برامج السلامة المعتمدة من TÜV والمكونة وفقاً لدليل السلامة.

س3: ما هي الاحتياطات المحددة التي يجب اتخاذها عند تركيب وحدة التحكم هذه في أجواء صناعية مسببة للتآكل؟

ج3: على الرغم من أن الوحدة تتميز بحماية G3 من التآكل المتوافقة مع معيار ISA 71.04، إلا أنه يجب وضعها داخل خزانة مغلقة من فئة IP20 أو أفضل، في منطقة داخلية نظيفة أو مطهرة وخالية من تراكم الغبار الموصل للكهرباء.

س4: كيف يمكنني استكشاف أخطاء فشل المزامنة المتقطع بين معالجات PM857K01 المزدوجة وإصلاحها؟

ج4: افحص تركيب وتدريع كابل RCU-Link طراز TK851، وتحقق من تطابق مراجعات البرامج الثابتة تماماً بين نصفي وحدة المعالجة المركزية، وتحقق من قائمة أحداث التشخيص في Control Builder بحثاً عن أعلام انتهاء مهلة الاتصال.

س5: ما هي استراتيجية الشراء وقطع الغيار الموصى بها لأجهزة System 800xA القديمة؟

ج5: عند شراء قطع غيار السلامة الحيوية مثل PM857K02، تحقق دائماً من أن فهرس مراجعة الأجهزة وتوافق البرامج الثابتة يتطابقان مع مكتبة هندسة المصنع الحالية لضمان تحميل التكوين عبر الإنترنت بسلاسة.
