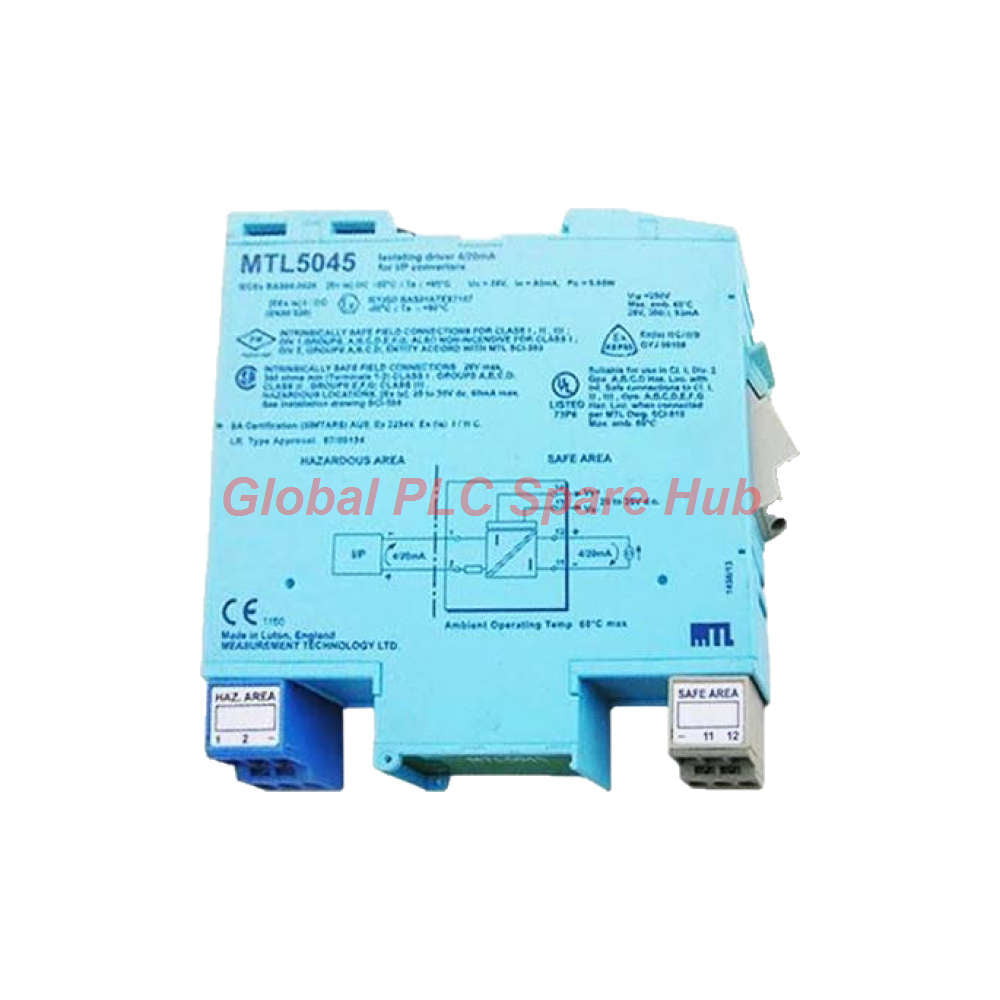

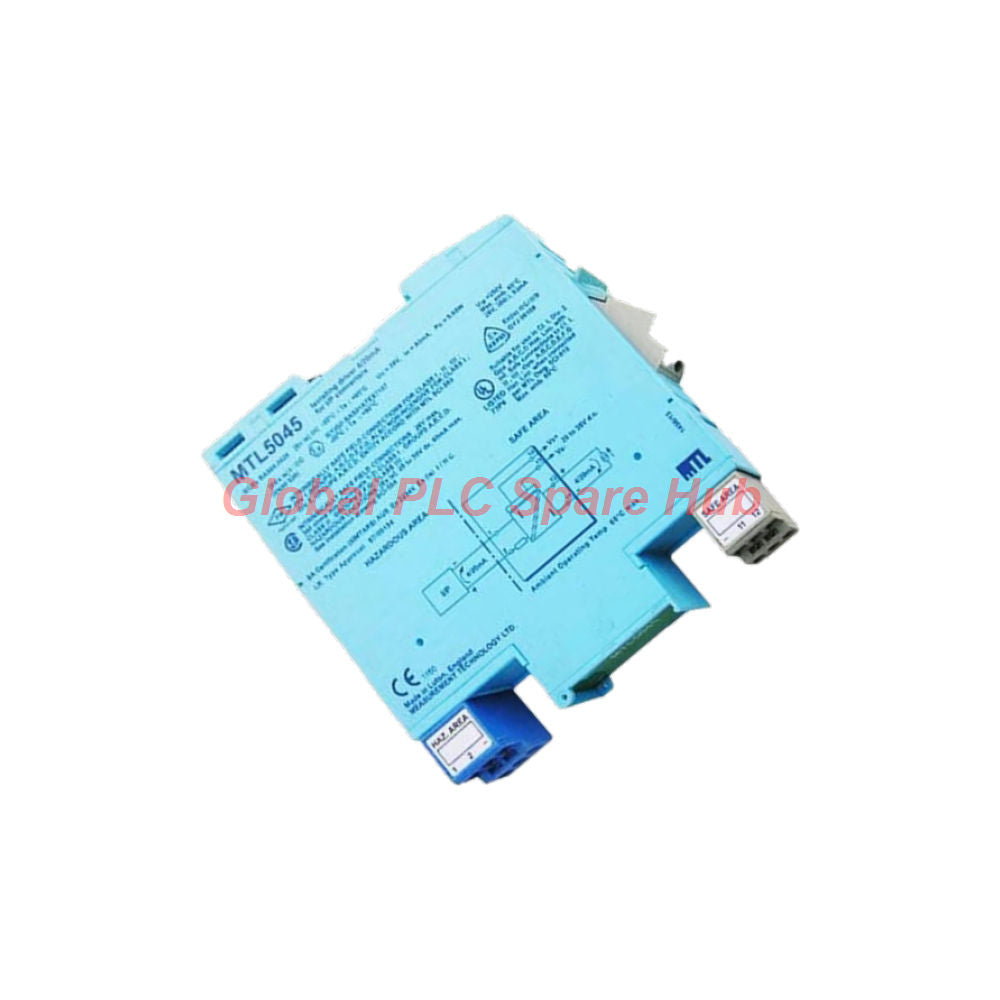

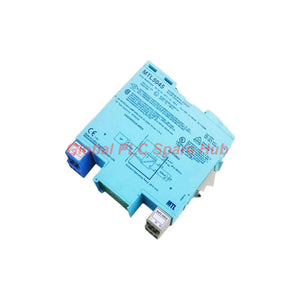

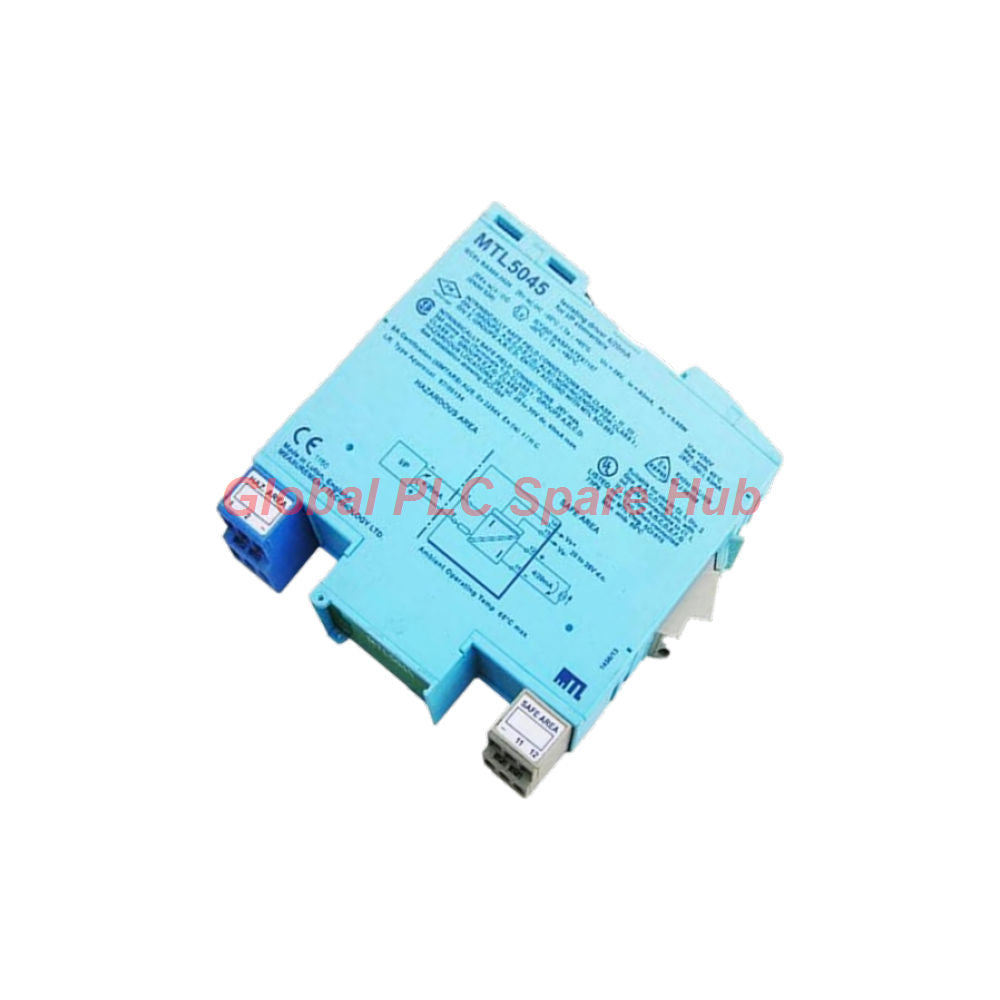

MTL5045 عازل الإشارة التناظرية من سلسلة MTL 5000 واجهة حلقة التيار

MTL5045 | عازل إشارة المناطق الخطرة فئة MTL 5000 بمدى 4–20 مللي أمبير

يقوم الجهاز MTL5045 بنقل إشارة تحكم بمدى 4–20 مللي أمبير من أجهزة المنطقة الآمنة إلى حمل موجود في منطقة خطرة. يدعم تصميمه أحادي القناة حملاً خارجياً يصل إلى 800 أوم، مما يوفر 16 فولت عند 20 مللي أمبير مع إبقاء هبوط جهد الدخل أقل من 4 فولت عند 20 مللي أمبير.

بالنسبة لمهندسي التحكم، تتمثل عوامل الاختيار الرئيسية في جهد مطابقة الحلقة (loop compliance voltage)، ومقاومة حمل الخرج، وشهادة المنطقة الخطرة، وجهد التغذية. يوفر MTL5045 أيضاً مؤشراً ضوئياً أخضر للطاقة، وتذبذباً منخفضاً في الإشارة، ودقة نقل محددة أفضل من 20 ميكرو أمبير عند درجة حرارة 20 درجة مئوية.

نظرة عامة على مسار الإشارة

مرحلة مسار الإشارة	وظيفة MTL5045	فحص التشغيل
دخل المنطقة الآمنة	يستقبل إشارة 4–20 مللي أمبير، مع نطاق أدنى/أعلى من 0–24 مللي أمبير	تأكد من نوع خرج وحدة التحكم، والقطبية، وجهد المطابقة المتاح.
العزل والنقل	ينقل إشارة التيار عبر واجهة العزل	تحقق من جهد التغذية، والتوصيلات، وحالة القناة.
خرج المنطقة الخطرة	يشغل حملاً يصل إلى 800 أوم، مصنفاً عند 16 فولت و20 مللي أمبير	احسب حمل الحلقة الإجمالي وتأكد من متطلبات الجهاز المستقبل للإشارة.
مؤشر الطاقة	يضيء المؤشر الأخضر عند وجود طاقة	استخدم المؤشر كدليل على حالة التغذية، وليس كدليل على صحة نقل الإشارة.

المواصفات الكهربائية

المعلمة	المواصفات
الطراز	MTL5045
عدد القنوات	واحدة
إشارة دخل المنطقة الآمنة	4–20 مللي أمبير
نطاق الدخل الأدنى/الأعلى	0–24 مللي أمبير
حمل خرج المنطقة الخطرة	بحد أقصى 800 أوم
قدرة تشغيل الخرج	16 فولت عند 20 مللي أمبير
مقاومة الخرج	أكبر من 2 ميجا أوم
هبوط جهد الدخل	أقل من 4 فولت عند 20 مللي أمبير
تذبذب دائرة الدخل/الخرج	أقل من 40 ميكرو أمبير من القمة إلى القمة
دقة النقل عند 20 درجة مئوية	أفضل من 20 ميكرو أمبير
الانجراف الحراري	أقل من 1 ميكرو أمبير/درجة مئوية
وقت الاستجابة	يستقر ضمن 10% من القيمة النهائية خلال 250 ميكرو ثانية
جهد التغذية	20–35 فولت تيار مستمر
أقصى استهلاك للتيار	50 مللي أمبير عند 24 فولت؛ 60 مللي أمبير عند 20 فولت؛ 40 مللي أمبير عند 35 فولت
أقصى تبديد داخلي للطاقة	1.0 واط عند 24 فولت؛ 1.1 واط عند 35 فولت، مع إشارة 20 مللي أمبير
وصف السلامة	28 فولت، 300 أوم، 93 مللي أمبير؛ الجهد الأقصى (Um) = 250 فولت RMS أو تيار مستمر
مؤشر الطاقة الضوئي	أخضر

تخصيص الأطراف ومرجع التوصيل

استخدم أرقام الأطراف أدناه للتحقق من التوصيلات الميدانية مقابل مخطط تركيب MTL5045 المناسب. قم بعزل الدائرة واتبع إجراءات السلامة في الموقع قبل تغيير التوصيلات.

الطرف	الوظيفة	غرض التوصيل
1	خرج سالب (−)	توصيل الخرج السالب بحمل المنطقة الخطرة
2	خرج موجب (+)	توصيل الخرج الموجب بحمل المنطقة الخطرة
11	دخل سالب (−)	دخل التيار السالب للمنطقة الآمنة
12	دخل موجب (+)	دخل التيار الموجب للمنطقة الآمنة
13	تغذية سالب (−)	سالب التغذية بالتيار المستمر
14	تغذية موجب (+)	موجب التغذية بالتيار المستمر

تذكير بالتوصيل: لا تقم بتبديل أطراف الدخل والخرج والتغذية. تأكد من القطبية وترقيم الأطراف على الوحدة الفعلية قبل تنشيط الدائرة. جدول الأطراف هو مرجع وليس بديلاً عن مخطط التوصيل المعتمد من الشركة المصنعة.

اختيار الحمل: تحقق من حد 800 أوم

يمكن للجهاز MTL5045 تشغيل حمل أقصاه 800 أوم عند 20 مللي أمبير، مع قدرة خرج محددة تبلغ 16 فولت. يجب أن يشتمل الحمل الإجمالي على جهاز الاستقبال والمقاومة الناتجة عن التوصيلات الميدانية والمكونات الأخرى المتصلة على التوالي.

حمل مثال	الجهد المطلوب عند 20 مللي أمبير	دلالة الاختيار
250 أوم	5 فولت	أقل من أقصى حمل محدد
500 أوم	10 فولت	أقل من أقصى حمل محدد
800 أوم	16 فولت	عند أقصى حمل خرج محدد
أعلى من 800 أوم	أكثر من 16 فولت عند 20 مللي أمبير	خارج نطاق قدرة التحميل المحددة؛ أعد تقييم تصميم الدائرة

استخدم قانون أوم لتقدير جهد الحمل: V = I × R. عند 20 مللي أمبير، يتطلب حمل 800 أوم جهداً قدره 16 فولت. حافظ على المقاومة الإجمالية ضمن الحد المحدد وتأكد من أن جهاز الاستقبال يمكنه قبول الإشارة الناتجة.

أين يتم استخدام MTL5045

• دخل تناظري لنظام تحكم (PLC أو DCS) إلى حمل في منطقة خطرة: ينقل إشارة تحكم 4–20 مللي أمبير من المنطقة الآمنة إلى حمل ميداني مناسب عندما يتوافق التركيب مع شروط السلامة الجوهرية المطلوبة.
• صمامات التحكم والمشغلات الميدانية: مناسب محتملاً للأجهزة المتوافقة التي تعمل بالتيار والتي تطابق إشارتها وحملها وشهادتها مواصفات الواجهة.
• وحدات التحكم في العمليات: يوفر واجهة أحادية القناة لحلقات التحكم التناظرية الممتدة بين المناطق الآمنة والخطرة.
• خزائن واجهة الإشارات الصناعية: يناسب التطبيقات التي تتطلب مسار نقل 4–20 مللي أمبير محدداً وتغذية 20–35 فولت تيار مستمر.

تأكد من نوع الحمل الميداني قبل التركيب. واجهة إشارة 4–20 مللي أمبير ليست متوافقة تلقائياً مع كل جهاز تحديد موقع، أو مشغل، أو مؤشر، أو مرسل. تحقق مما إذا كان الجهاز المستقبل يتوقع دخل تيار، واتجاه الحلقة المطلوب، واعتماد المنطقة الخطرة المعمول به.

مناسبة المنطقة الخطرة ومعايير السلامة

تحدد المواصفات المقدمة موقع الحمل كمنطقة خطرة من النوع Zone 0, IIC, T4–T6 عند اعتماده بشكل مناسب، والمنطقة الخطرة من الفئة Division 1, Group A. وصف السلامة المدرج هو 28 فولت، 300 أوم، 93 مللي أمبير، مع Um = 250 فولت RMS أو تيار مستمر.

• تحقق من شهادة MTL5045 الدقيقة والاعتماد المعمول به في ولاية التركيب.
• تحقق من معلمات كيان الجهاز الميداني وتصميم حلقة السلامة الجوهرية الكامل مقابل وثائق الشركة المصنعة.
• تأكد من معلمات الكابلات، ومتطلبات التأريض، ومخططات التركيب قبل تنشيط الدائرة.
• لا تفترض أن وصف الطراز العام وحده يثبت الملاءمة لمجموعة غاز معينة، أو فئة حرارة، أو تركيب في Zone 0.

التشخيص الميداني: الأعراض، الأسباب والفحوصات

العرض الملاحظ	السبب المحتمل	إجراء التشخيص الموصى به
لا يوجد تيار خرج	فقدان التغذية، توصيل خاطئ للأطراف، حلقة مفتوحة، أو غياب إشارة الدخل	تحقق من مؤشر الطاقة الأخضر، وتأكد من جهد التغذية عند الطرفين 13 و14، ثم قس إشارة الدخل باستخدام طريقة معتمدة.
الخرج يبقى أقل من القيمة المطلوبة	مقاومة حلقة مفرطة، قطبية خاطئة، أو تحميل زائد للجهاز المستقبل	احسب إجمالي مقاومة الحلقة وتأكد من أن الحمل لا يتجاوز 800 أوم عند 20 مللي أمبير.
القراءة تتقلب	خرج غير مستقر لوحدة التحكم، توصيلات مرتخية، تداخل كهربائي، أو ممارسات توصيل سيئة	قارن دخل المنطقة الآمنة بخرج المنطقة الخطرة وافحص الأطراف، وتمديدات الكابلات، والتدريع وفقاً لتصميم التركيب.
التيار صحيح عند الدخل ولكن غير صحيح عند الحمل	خطأ في توصيل جانب الخرج، حمل مفرط، أو واجهة تالفة	افحص حلقة الخرج بشكل مستقل وقارن القياسات بمتطلبات دخل جهاز الاستقبال.
خطأ الإشارة يتغير مع درجة الحرارة المحيطة	انجراف حراري أو خطأ متعلق بدرجة الحرارة في مكان آخر من الحلقة	قارن التغير الملاحظ بالانجراف المحدد الذي يقل عن 1 ميكرو أمبير/درجة مئوية وافحص الحلقة بالكامل قبل عزو الخطأ إلى العازل.
مؤشر الطاقة مضيء ولكن الإشارة خاطئة	مشكلة في الدخل، الخرج، القطبية، الحمل، أو الجهاز المستقبل	تذكر أن المؤشر الضوئي يشير إلى الطاقة فقط. تحقق من تيار الدخل، وتيار الخرج، والتوصيلات، ومقاومة الحمل بشكل منفصل.

تسلسل استكشاف الأخطاء العملي: تحقق من تغذية التيار المستمر أولاً، ثم قس دخل المنطقة الآمنة، وتحقق من حلقة المنطقة الخطرة والحمل الإجمالي، وأخيراً تأكد من تكوين الجهاز المستقبل. اتبع إجراءات المناطق الخطرة واستخدم معدات اختبار مصنفة بشكل مناسب؛ لا تتجاوز أبداً حماية السلامة الجوهرية المطلوبة لاستكشاف أخطاء دائرة تعمل بالطاقة.

رؤية Global PLC Spare HUB

بالنسبة لـ MTL5045، هناك خطأ شائع في الاختيار وهو التحقق من النطاق الاسمي 4–20 مللي أمبير فقط دون التحقق من ميزانية الحمل والجهد. عند 20 مللي أمبير، يتطلب حمل 800 أوم جهداً قدره 16 فولت، وهو ما يطابق قدرة الخرج المعلنة. يمكن أن تؤدي مقاومة أعلى إلى منع الخرج من الوصول إلى التيار المطلوب.

• تحقق من ميزانية الحلقة: أدرج جهاز الاستقبال، ومقاومة الكابل، وأي عناصر أخرى متصلة على التوالي عند حساب إجمالي الحمل.
• افصل فحوصات التغذية عن فحوصات الإشارة: يؤكد المؤشر الضوئي الأخضر وجود الطاقة، لكنه لا يثبت النقل الصحيح للتيار.
• استخدم أرقام الأطراف بعناية: تحتوي توصيلات الدخل والخرج والتغذية على أزواج أطراف متميزة. تحقق من القطبية قبل تنشيط الوحدة.
• تأكد من توافق المنطقة الخطرة: اختر الواجهة بناءً على اعتماد الحلقة الكاملة ومتطلبات الجهاز الميداني، وليس تصنيف المنطقة وحده.
• قارن بين قياسات الدخل والخرج: يساعد هذا في التمييز بين مشكلة في جانب وحدة التحكم ومشكلة في الحمل أو التوصيلات أو جانب الواجهة.

يمكن لـ Global PLC Spare HUB مساعدة العملاء في مراجعة رقم القطعة، ومتطلبات حلقة التيار، ومقاومة الحمل، وتفاصيل التطبيق قبل طلب مكونات واجهة الأتمتة الصناعية.

الضمان والشحن

• حالة المنتج: عنصر جديد وأصلي، يخضع لتأكيد الطلب وتوافره.
• الضمان: ضمان لمدة 12 شهراً ضد عيوب المنتج المؤهلة، وفقاً لشروط المبيعات المعمول بها.
• طرق الشحن: FedEx، UPS، وDHL، وفقاً للوجهة وتوافر الخدمة.
• التحقق من الطلب: أكد الطراز الدقيق، والكمية، والوجهة، وأي وثائق امتثال مطلوبة قبل الإرسال.

الأسئلة الشائعة

1. هل يمكن لـ MTL5045 تشغيل حمل 4–20 مللي أمبير يتطلب أكثر من 16 فولت عند 20 مللي أمبير؟

قدرة الخرج المذكورة هي 16 فولت عند 20 مللي أمبير، وهو ما يتوافق مع مقاومة حمل قصوى تبلغ 800 أوم. إذا كانت الحلقة الكاملة تتطلب جهداً أكبر، فإن التطبيق يقع خارج قدرة الحمل المذكورة. أعد حساب الحمل وراجع متطلبات دخل جهاز الاستقبال قبل اختيار الواجهة.

2. ما هو الفرق العملي بين نطاق الدخل 0–24 مللي أمبير وإشارة 4–20 مللي أمبير العادية؟

إشارة التشغيل العادية هي 4–20 مللي أمبير. يصف نطاق 0–24 مللي أمبير المذكور نطاق الأدنى/الأعلى المحدد، وليس بديلاً لنطاق التحكم العادي. تحقق من كيفية تفسير وحدة التحكم والجهاز المستقبل لقيم ما تحت النطاق وفوق النطاق قبل استخدامها للإنذارات أو منطق الخطأ.

3. إذا كان المؤشر الضوئي الأخضر مضاءً، فهل يثبت ذلك أن خرج المنطقة الخطرة سليم؟

لا. يشير المؤشر الأخضر إلى وجود الطاقة. ولا يؤكد أن إشارة الدخل تصل إلى الخرج بشكل صحيح أو أن الحمل ضمن المواصفات. قارن بين تيار الدخل وتيار الخرج، وافحص قطبية الأطراف، وتحقق من مقاومة الحلقة الإجمالية.

4. كيف أختار هذا الطراز لصمام تحكم أو جهاز تحديد موقع؟

ابدأ بالتأكد من أن الجهاز الميداني يقبل دخل تيار 4–20 مللي أمبير وحدد الجهد ومقاومة الدخل المطلوبة. ثم تحقق من الحمل الإجمالي مقابل حد 800 أوم، وتحقق من شهادة المنطقة الخطرة المطلوبة، وتأكد مما إذا كان التطبيق يحتاج إلى ترتيب نقل الإشارة هذا بالتحديد.

5. ما الذي يجب أن أقدمه عند طلب استبدال أو فحص التوافق؟

قدم رقم الطراز الكامل، وطراز وحدة التحكم أو بطاقة الخرج، وطراز جهاز الاستقبال، ومقاومة الحلقة المقاسة أو المحددة، وجهد التغذية، وتصنيف المنطقة الخطرة، وترتيب التوصيلات. تساعد هذه التفاصيل في تحديد ما إذا كانت الواجهة تناسب الدائرة وما إذا كانت الاعتمادات المطلوبة وحدود الحمل قد تم استيفاؤها.
