واجهة التحكم بالجهد/المفتاح MTL5022

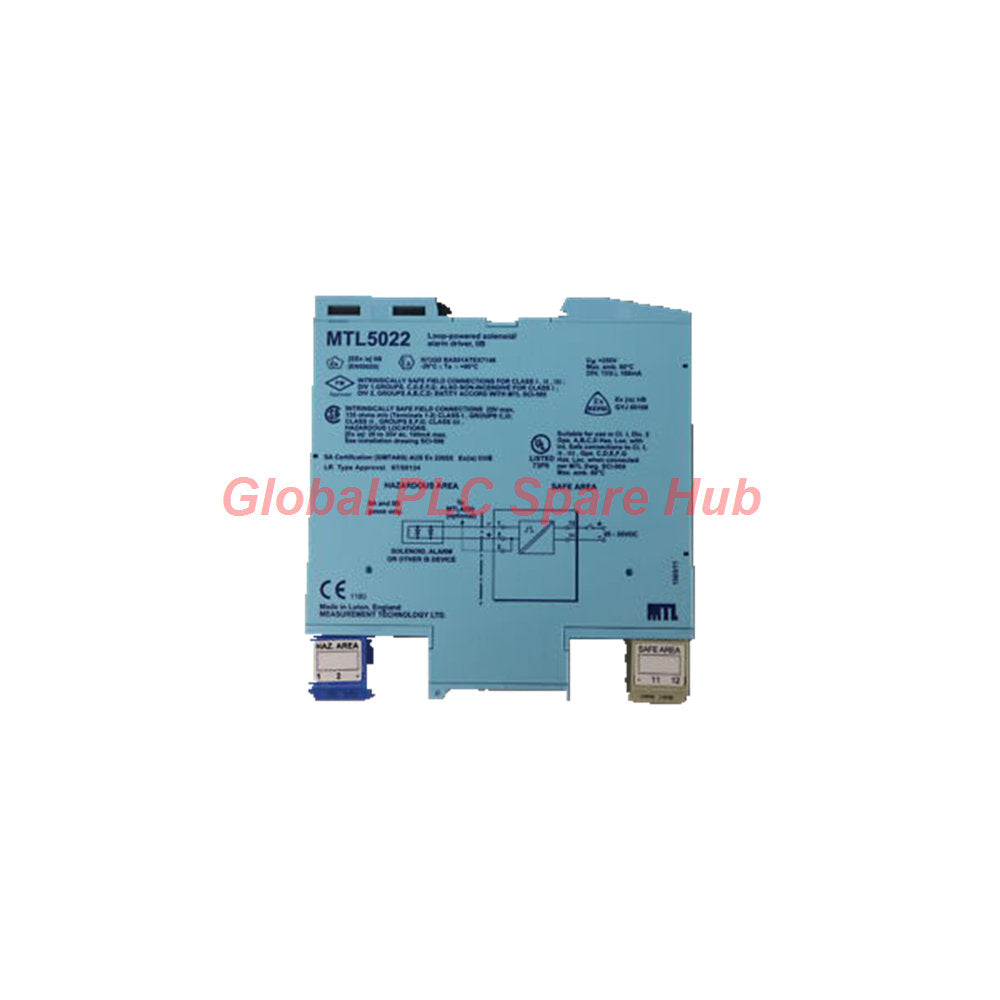

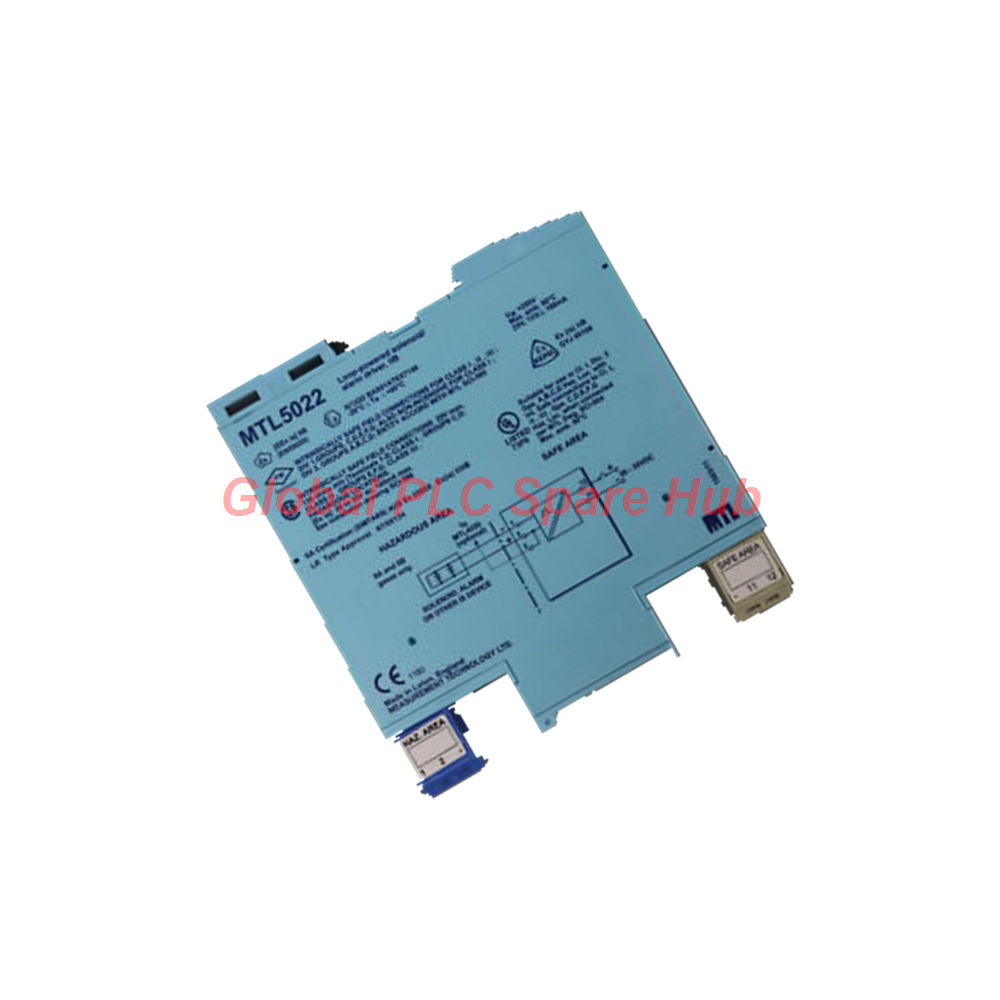

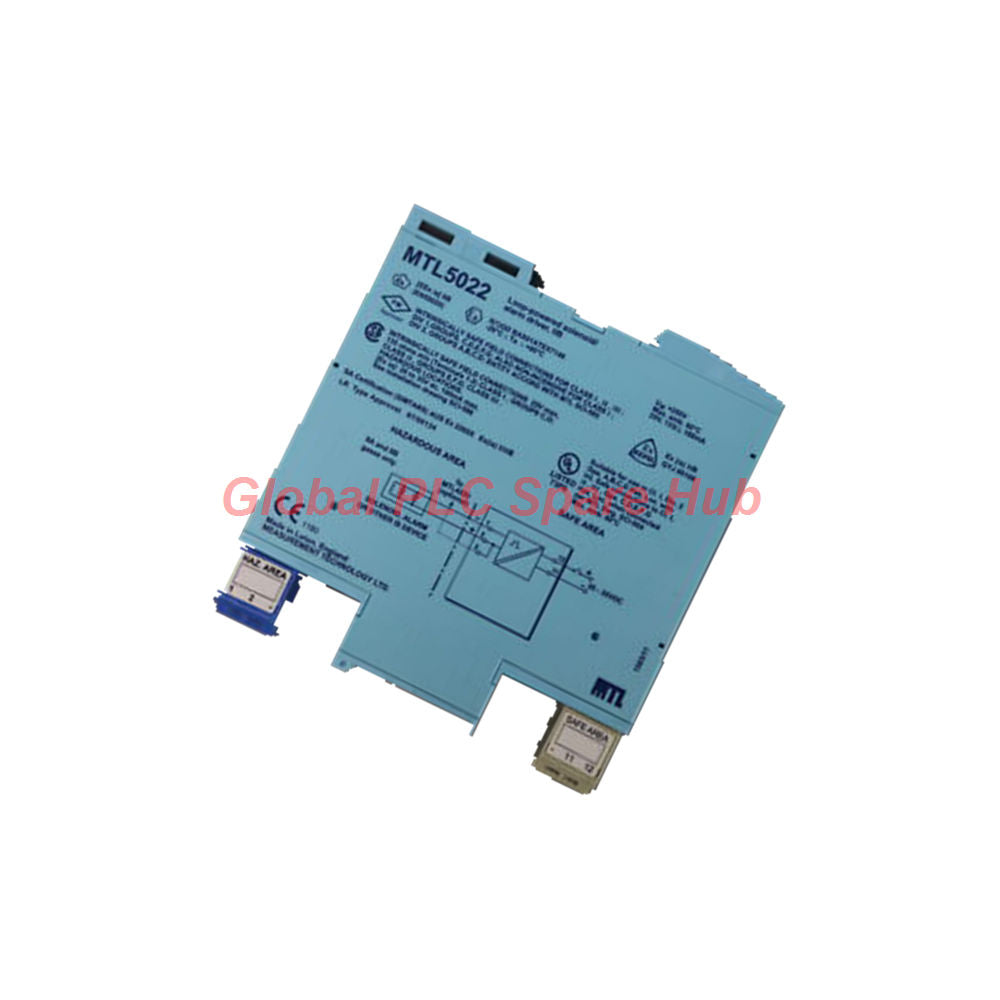

نظرة عامة على المنتج: مشغل الملف اللولبي MTL5022

يُعد MTL5022 وحدة عزل قوية أحادية القناة مصممة لربط منطق التحكم في المنطقة الآمنة بأجهزة المجال في المنطقة الخطرة. من خلال قبول تغييرات مستوى المفتاح أو الجهد من المنطقة الآمنة، يوفر MTL5022 مخرجًا متحكمًا فيه وآمنًا جوهريًا لدفع الأحمال منخفضة الطاقة. تتيح بنية الإدخال/الإخراج المرنة للغاية دمج مفتاح التحكم في أي من جانبي مصدر التيار المستمر بجهد 24 فولت، مما يبسط بشكل كبير الأسلاك المعقدة للوحة في أنظمة الأتمتة الصناعية.

المواصفات الفنية

• الموديل: مشغل معزول MTL5022.
• تهيئة القناة: خرج أحادي القناة.
• التوافق مع المنطقة الخطرة: Zone 0, IIB, T4–T6 أو Div 1, Group C.
• حد التيار: 60 مللي أمبير ثابت.
• أداء الخرج: 12.9 فولت كحد أدنى عند 60 مللي أمبير؛ 24 فولت كحد أقصى من 133 أوم.
• جهد الإمداد: 20 إلى 35 فولت تيار مستمر.
• تبديد الطاقة: 1.5 واط (عند 24 فولت) إلى 2.1 واط (عند 35 فولت).
• وصف السلامة: 25 فولت، 135 أوم، 185 مللي أمبير؛ Um=250 فولت rms/dc.
• مراقبة الحالة: مؤشر LED أصفر مدمج.

نظرة Global PLC Spare HUB

يُعد MTL5022 مكونًا أساسيًا للمهندسين الذين يديرون التوصيلات المتشابكة الحرجة في المناطق الخطرة. يؤكد تحليلنا الفني أن قدرة الوحدة على تشغيل الأجهزة غير المخزنة للطاقة مثل مصابيح LED والملفات اللولبية للسلامة الجوهرية (IS solenoids) تجعلها متعددة الاستخدامات بشكل استثنائي. على عكس المشغلات القياسية، يوفر MTL5022 عزلًا فريدًا للدائرة يخفف من مخاطر الحلقات الأرضية، مما يوفر موثوقية فائقة في بيئات التداخل العالي مثل المنصات البحرية ومصافي التكرير.

التطبيقات والقدرة التشخيصية

• الصناعات النموذجية: معالجة البتروكيماويات، استخراج النفط/الغاز، وتصنيع الأدوية المتخصصة.
• المعدات المناسبة: صمامات الملف اللولبي الآمنة جوهريًا، ومحركات الصمامات، ومؤشرات حالة LED.
• القدرة التشخيصية: يوفر مؤشر LED الأصفر المثبت في الأمام تأكيدًا مرئيًا فوريًا لحالة الخرج، مما يسمح لموظفي الصيانة بالتحقق من أداء المنطق دون الحاجة إلى أجهزة قياس متعددة يدوية إضافية.

اللوجستيات وضمان الجودة

• ضمان الجودة: تتضمن جميع وحدات MTL5022 ضمان جودة لمدة 12 شهرًا.
• اللوجستيات العالمية: شحن سريع في جميع أنحاء العالم مقدم عبر FedEx وUPS وDHL.

الأسئلة الشائعة من الخبراء ودليل الاختيار

س: هل يمكن لـ MTL5022 الاتصال مباشرة بمخرجات PLC القياسية؟
ج: نعم، إنه مصمم ليتم التحكم فيه بواسطة إغلاق المفاتيح أو انتقالات الجهد القياسية، مما يجعله متوافقًا للغاية مع معظم بطاقات الخرج الرقمية لوحدات التحكم المنطقية القابلة للبرمجة (PLC).

س: كيف أحدد ما إذا كان حمولتي مناسبة لـ MTL5022؟
ج: تحقق من أن حمولتك معتمدة كآمنة جوهريًا ولا تتجاوز حد التيار البالغ 60 مللي أمبير. ارجع دائمًا إلى وصف السلامة للوحدة مقابل ملصق اعتماد جهازك.

س: هل مؤشر LED الأصفر أداة تشخيص لاكتشاف الأعطال؟
ج: يشير مؤشر LED الأصفر بشكل أساسي إلى حالة التشغيل (تشغيل/إيقاف). لاكتشاف الأعطال المتقدمة، راقب حالة إشارة الإدخال في وحدة التحكم الخاصة بك.

س: ما هي الممارسة الموصى بها لتثبيت وحدات MTL5022 متعددة؟
ج: على الرغم من أن تبديد الطاقة منخفض، إلا أننا نوصي بمسافة ثابتة على سكة DIN للسماح بالحمل الحراري المناسب، مما يضمن عمل الوحدة ضمن نطاق درجة حرارتها الأمثل.

س: هل يمكن استخدام MTL5022 في تطبيقات المناطق غير الخطرة؟
ج: على الرغم من أنه محسّن للسلامة الجوهرية، إلا أنه يعمل بشكل مثالي كمشغل معزول في التطبيقات الصناعية القياسية حيث يكون العزل الجلفاني مطلوبًا لحماية مخرجات وحدة التحكم الحساسة من ارتفاعات الجهد في جانب المجال.
