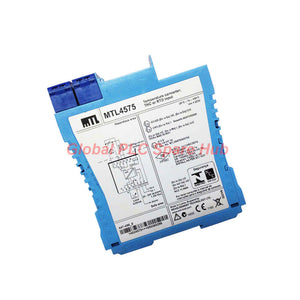

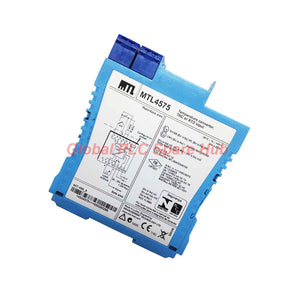

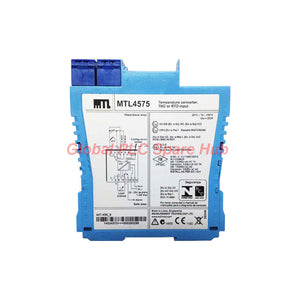

محول درجة الحرارة MTL4575 – حاجز معزول أحادي القناة

نظرة عامة هندسية

يعد MTL4575 محولًا دقيقًا لدرجة الحرارة بقناة واحدة وعازلًا جلفانيًا، ومصممًا لتكييف الإشارة عالي الدقة في الأجواء المتفجرة (المنطقة 0 / الفئة 1). فهو يحوّل إشارات المللي فولت منخفضة المستوى من المزدوجات الحرارية أو قيم المقاومة من RTDs إلى حلقة عملية مستقرة تتراوح من 4 إلى 20 مللي أمبير. وعلى عكس حواجز العزل القياسية، توفر هذه الوحدة مرونة متقدمة ومحددة برمجيًا، مما يسمح للمهندسين بالتبديل بين أنواع المستشعرات وملفات تعريف النطاق وسلوكيات وضع الفشل عبر واجهة تهيئة PCS45.

المواصفات الفنية

• النموذج: MTL4575
• مرونة الإدخال: دعم عالمي للمزدوجات الحرارية J وK وT وE وR وS وB وN ومقاومات الحرارة RTDs من Pt/Ni/Cu
• نطاق الإدخال: -75 إلى +75 مللي فولت أو 0 إلى 400 أوم (قابل للتوسيع لـ Pt1000/Ni1000)
• إشارة الإخراج: 4-20 مللي أمبير (حد أقصى للحمل 600 أوم)
• وقت الاستجابة: 500 مللي ثانية (افتراضي) مع ثوابت مرشح قابلة للتهيئة
• سلامة العزل: 120 ديسيبل CMRR؛ تصنيف أمان 253 فولت Um
• دقة الوصلة الباردة: ≤ 1.0 درجة مئوية الانحراف
• متطلبات الطاقة: 24 فولت تيار مستمر؛ تبديد 1.2 واط عند خرج 20 مللي أمبير

رؤى Global PLC Spare HUB

يحدد فريقنا الفني MTL4575 كحل ممتاز لتحديث نقاط درجة الحرارة القديمة في حوامل العمليات الخطرة. وتُعد ميزته الفريدة "اكتشاف الاحتراق المبكر" — التي تراقب الزيادات في مقاومة الحلقة بأكثر من 50 أوم — بمثابة كنز للصيانة التنبؤية. وهذا يسمح للفنيين بجدولة عمليات استبدال المزدوجات الحرارية أثناء فترات الصيانة المخطط لها، بدلاً من التفاعل مع فشل كارثي في الدائرة المفتوحة في منتصف دورة الإنتاج.

قدرات الصيانة والتشخيص

• مراقبة الحالة: توفر واجهة LED ثنائية اللون فحوصات مرئية فورية للحالة (أخضر: الطاقة/الحالة؛ أصفر: الإنذار).
• التشخيص الاستباقي: يمكن تهيئة مرحل الإنذار للعمل عند تجاوز حدود العملية أو تدهور المستشعر.
• التهيئة: يتم تعيين جميع المعلمات (التخطيط الخطي، نوع المستشعر، محرك الاحتراق) عبر برنامج الكمبيوتر، مما يلغي الحاجة إلى مقاييس الجهد اليدوية أو وصلات القفز الصلبة.

اللوجستيات والضمان

• اللوجستيات العالمية: شحن سريع عبر FedEx وUPS وDHL.
• مدة التنفيذ: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• وعد الجودة: كل وحدة مدعومة بضمان جودة لمدة 12 شهرًا.

الأسئلة المتكررة

• لماذا يعتبر قابس HAZ-CJC ضروريًا لتطبيقات المزدوجات الحرارية؟
  يحتوي القابس على مستشعر تعويض الوصلة الباردة مدمج وهو أمر حيوي للحفاظ على دقة قياس درجة الحرارة المطلقة عندما تنتهي المزدوجات الحرارية عند الحاجز.
• كيف تختلف ميزة "الاحتراق المبكر" عن أوضاع الفشل القياسية؟
  بينما يؤدي وضع فشل المستشعر القياسي إلى تشغيل مقياس ثابت (تصاعدي/تنازلي) عند انقطاع الدائرة بالكامل، يراقب إنذار الاحتراق المبكر التدهور المقاومي الذي يزيد عن 50 أوم، مما ينبهك قبل فقدان الإشارة.
• هل يمكن استخدام MTL4575 مع Pt100 بأربعة أسلاك دون فقدان الدقة؟
  نعم، تدعم الوحدة أصلاً تكوينات RTD بأربعة أسلاك، مما يوفر تعويضًا فائقًا لمقاومة أسلاك التوصيل مقارنة بالإعدادات القياسية بسلكين.
• ما هي أفضل طريقة للتعامل مع ضوضاء الإشارة في بيئات التداخل الكهرومغناطيسي العالية؟
  تأكد من تهيئة الوحدة لوقت استجابة 500 مللي ثانية؛ يوفر هذا 120 ديسيبل من رفض النمط المشترك، مما يؤدي إلى تصفية تداخل الخط الصناعي بتردد 50 هرتز/60 هرتز بفعالية.
• دليل الشراء: ماذا يجب أن أؤكده قبل التشغيل؟
  تحقق دائمًا من تحديث واجهة المسلسل PCL45USB الخاصة بك إلى أحدث إصدار من البرنامج لضمان التوافق الكامل مع منحنيات معايرة RTD/THC المحددة التي تتطلبها عمليتك.
