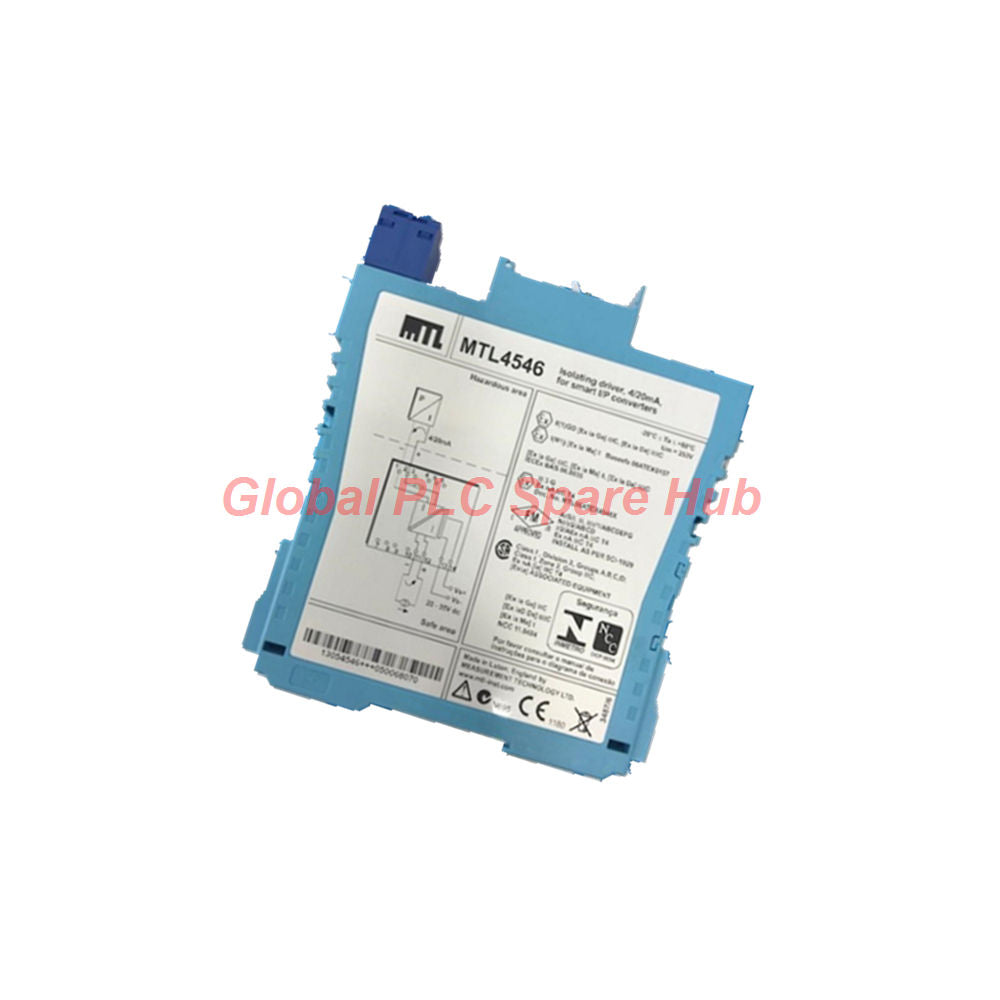

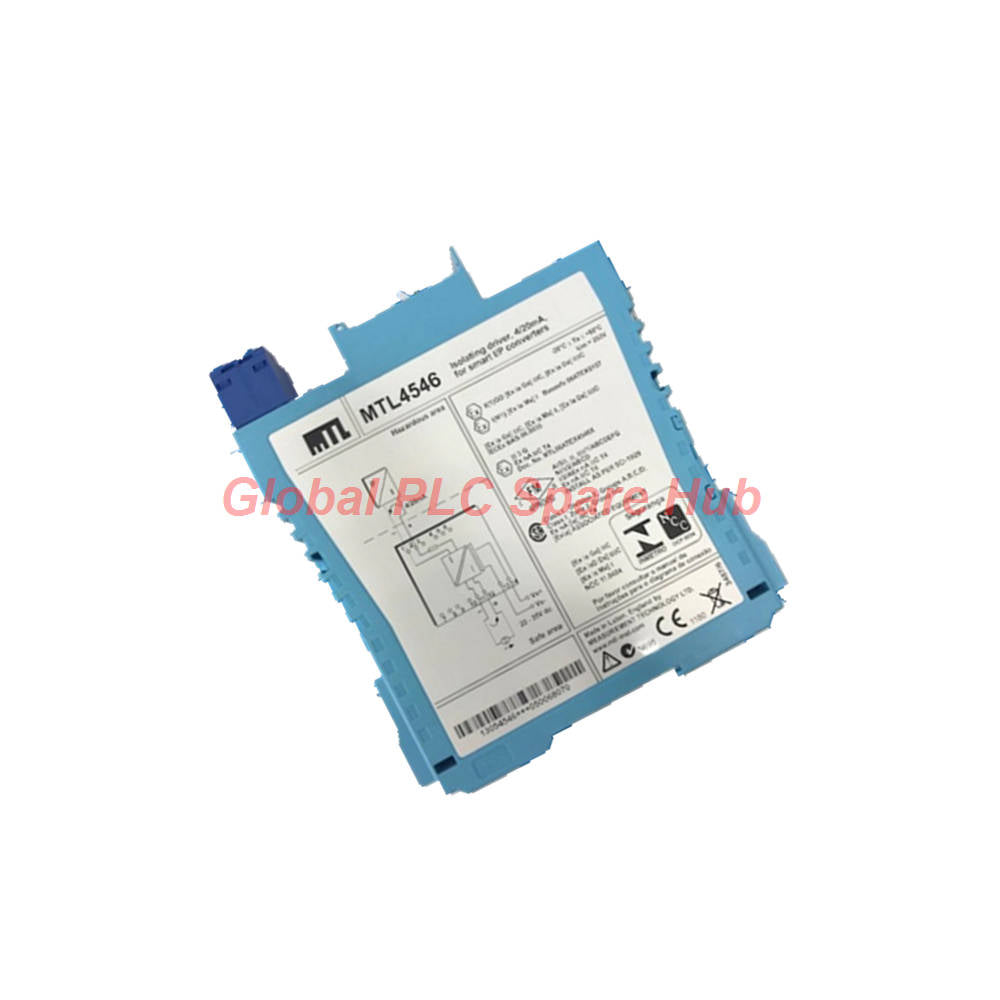

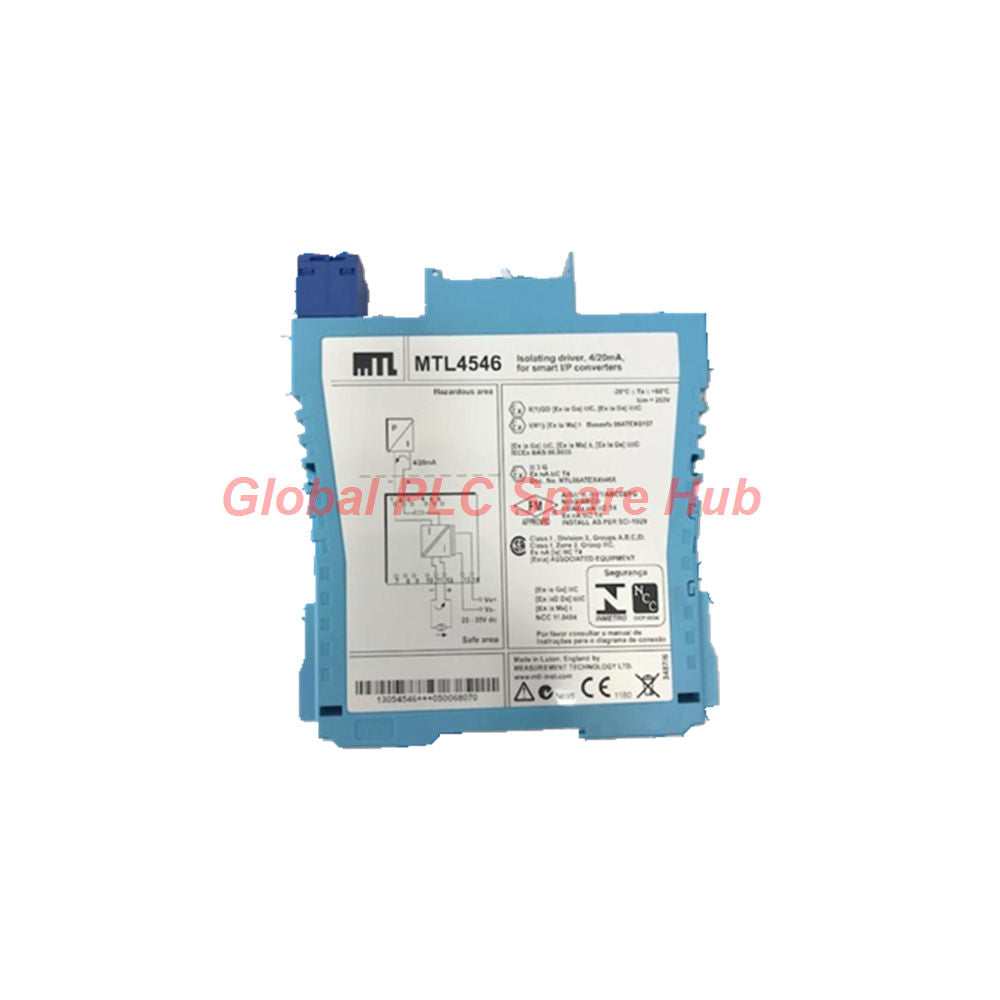

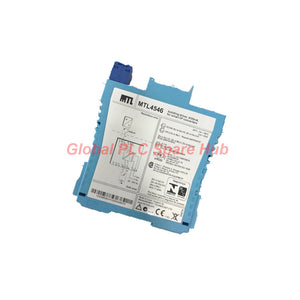

وحدة الإخراج التماثلي MTL4546 للتحكم في الإدخال/الإخراج في المناطق الخطرة

مكرر التيار MTL4546 – نظرة عامة على المنتج

يُعد MTL4546 مكرر تيار أحادي القناة مصمم لأجهزة القياس في المناطق الخطرة. يقوم بنقل إشارة 4–20 مللي أمبير من وحدة تحكم في منطقة آمنة إلى حمل ميداني. تدعم الوحدة محولات التيار إلى ضغط، ومحددات موضع الصمامات المتوافقة مع بروتوكول HART، والأحمال المتوافقة الأخرى حتى 800 أوم. بالنسبة لتطبيقات HART، يدعم MTL4546 الاتصال الرقمي ثنائي الاتجاه عبر حلقة التيار التماثلية. تتيح هذه الميزة لوحدات التحكم المتوافقة تبادل بيانات التكوين والتشخيص مع الأجهزة الميدانية. تدعم الوحدة أيضًا اكتشاف أعطال الأسلاك الميدانية من خلال وظيفة قراءة المرتدات المناسبة في وحدة التحكم. تقلل الدوائر المفتوحة أو دوائر القصر التيار عند الأطراف إلى مستوى منخفض محدد مسبقًا. يساعد هذا السلوك فرق الصيانة على تحديد مشكلات الأسلاك دون الاعتماد فقط على الفحص الميداني.

المواصفات الفنية

الوظائف الأساسية والفوائد الهندسية

• نقل إشارة 4–20 مللي أمبير: ينقل إشارات التحكم التماثلية إلى الأحمال الميدانية المتوافقة في المناطق الخطرة.
• اتصال HART: يدعم الإشارات الرقمية ثنائية الاتجاه ضمن عرض النطاق الترددي المحدد من 500 هرتز إلى 10 كيلو هرتز.
• سعة حمل عالية: يشغل الأحمال المتوافقة حتى 800 أوم في ظل ظروف التشغيل المحددة.
• دعم اكتشاف الأعطال: يوفر سلوك تيار منخفض أثناء حالات الدوائر المفتوحة أو دوائر القصر.
• نقل إشارة مستقر: يحافظ على دقة نقل أفضل من 20 ميكرو أمبير عند 20 درجة مئوية.
• استجابة سريعة: يستقر في غضون 100 مللي ثانية ضمن 200 ميكرو أمبير من قيمة الإخراج النهائية.
• مراقبة الطاقة: يستخدم مصباح LED أخضر للإشارة إلى طاقة الوحدة.

التطبيقات الصناعية النموذجية

• النفط والغاز: ينقل إشارات التحكم إلى محددات موضع الصمامات الهوائية ومحولات التيار إلى ضغط.
• المعالجة الكيميائية: يربط وحدات التحكم في المناطق الآمنة بالمشغلات المتوافقة في المناطق الخطرة.
• منشآت البتروكيماويات: يدعم التحكم التماثلي في الصمامات والأجهزة الميدانية المزودة ببروتوكول HART.
• توليد الطاقة: يربط أنظمة التحكم بالأجهزة الميدانية المتوافقة في المواقع الخطرة المحددة.
• أتمتة العمليات: يدعم التحكم في حلقة التيار حيث يحسن اكتشاف أعطال الأسلاك الميدانية الاستجابة للصيانة.

دليل التركيب

1. تحقق من التطبيق: تأكد من خرج وحدة التحكم ومدخل الجهاز الميداني ونطاق الإشارة المطلوب.
2. افحص متطلبات المنطقة الخطرة: تحقق من اعتماد الجهاز الميداني ومجموعة الغاز وفئة درجة الحرارة وطريقة التركيب.
3. تأكد من الحمل: حافظ على إجمالي الحمل الميداني ضمن الحد الأقصى 800 أوم وحدود التشغيل المعمول بها.
4. راجع مقاومة الحلقة: ضع في الاعتبار مقاومة الكابل ومقاومة الجهاز وأي مكونات إضافية في الحلقة.
5. افحص التوافق مع HART: تأكد من أن وحدة التحكم وأداة الاتصال والجهاز الميداني تدعم إشارات HART المطلوبة.
6. قم بتوصيل الدائرة: اتبع مخطط أطراف الشركة المصنعة وإجراءات توصيل الأسلاك المعتمدة في المناطق الخطرة.
7. تحقق من الطاقة: افحص مصباح LED الأخضر وتأكد من أن الإمداد يلبي متطلبات النظام المعمول بها.
8. اختبر الحلقة: قس التيار عند 4 مللي أمبير و12 مللي أمبير و20 مللي أمبير قبل إعادة العملية إلى الخدمة.

افصل الطاقة دائمًا قبل التوصيل أو إجراء الصيانة. اتبع دليل التركيب المعتمد وإجراءات السلامة في الموقع.

التشغيل التجريبي والتشخيص والصيانة

يدعم MTL4546 فحوصات عملية للحلقة أثناء التشغيل التجريبي واستكشاف الأخطاء وإصلاحها.

• التحقق من الإشارة: قارن خرج وحدة التحكم بالتيار الميداني عبر نطاق التشغيل.
• فحوصات الدوائر المفتوحة: افحص تيار الأطراف عندما تشير الحلقة الميدانية إلى أقل من 0.9 مللي أمبير.
• فحوصات دوائر القصر: افحص الأسلاك وأطراف الأجهزة الميدانية عندما ينخفض التيار إلى ما دون المستوى المتوقع.
• استكشاف أخطاء HART وإصلاحها: افحص مقاومة الحلقة وتوافق الجهاز وقطبية الأسلاك وإعدادات الاتصال إذا فشل الاتصال الرقمي.
• اختبار الاستجابة: تأكد من أن الإشارة تستقر ضمن حدود الاستجابة المحددة.
• فحوصات الطاقة: تحقق من مصباح LED الأخضر وابحث عن مشكلات الإمداد إذا ظل المؤشر مطفأً.

مثال من الخبرة الميدانية: قد يتوقف محدد موضع الصمام المزود ببروتوكول HART عن الاستجابة بعد صيانة الأطراف. أولًا، تحقق من تيار الحلقة وافحص الأسلاك الميدانية. بعد ذلك، افحص إجمالي مقاومة الحلقة ومسار اتصال HART. إذا ظلت الإشارة التماثلية مستقرة ولكن الاتصال الرقمي فشل، فابحث في إعدادات الاتصال قبل استبدال الوحدة. يساعد هذا التسلسل التشخيصي على فصل أعطال الأسلاك ومشكلات الحمل ومشاكل الاتصال. ولا يثبت أن الوحدة نفسها قد تعطلت.

ملاحظات التوافق والاختيار

• توافق وحدة التحكم: يجب أن توفر وحدة التحكم في المنطقة الآمنة إشارة 4–20 مللي أمبير متوافقة.
• توافق الجهاز الميداني: يجب أن يقبل المحول أو الحمل المتصل إشارة التيار المحددة.
• التوافق مع HART: يجب أن يدعم كل من الجهاز الميداني ونظام التحكم وظائف الاتصال الرقمي المطلوبة.
• مقاومة الحمل: تأكد من مقاومة الحلقة الكاملة قبل اختيار الوحدة. تنطبق إمكانية النطاق العالي 24 مللي أمبير فقط على الأحمال التي تصل إلى 520 أوم.
• مراقبة الأعطال: تحتاج وحدة التحكم إلى مرفق قراءة مرتجع مناسب لاكتشاف سلوك التيار المنخفض الناتج عن العطل.
• الملاءمة للمناطق الخطرة: تحقق من الاعتماد المعمول به ومعايير الكيان للحلقة الكاملة.

لا تختر بديلًا بناءً على رقم الطراز وحده. تأكد من تعيينات الأطراف وتوافق النظام واعتماد المنطقة الخطرة ووظائف الاتصال المطلوبة.

اعتبارات السلامة والاعتماد

تسرد المواصفات الموردة معايير السلامة التالية لـ MTL4546:

• Uo: 28 فولت
• Io: 93 مللي أمبير
• Po: 651 مللي واط
• Um: 253 فولت جذر متوسط التربيع أو تيار مستمر
• الموقع الميداني المحدد: المنطقة 0، IIC، T4–T6، عند اعتماده بشكل مناسب
• الموقع في أمريكا الشمالية: القسم 1، المجموعة A، عند اعتماده بشكل مناسب

لا تثبت هذه المعايير بشكل مستقل ادعاء اعتماد كامل. تأكد من الموافقة الدقيقة على المنتج والشهادة المعمول بها وظروف التركيب ومعايير كيان الجهاز الميداني قبل التركيب.

رؤية Global PLC Spare HUB

عند دمج MTL4546، ينبغي للمهندسين تقييم الحلقة التماثلية ومسار اتصال HART بشكل منفصل. لا تضمن إشارة 4–20 مللي أمبير مستقرة اتصالًا رقميًا موثوقًا. على سبيل المثال، قد يستجيب محدد موضع الصمام بشكل صحيح للأوامر التماثلية بينما لا يستطيع جهاز اتصال HART محمول إنشاء اتصال. افحص مقاومة الحلقة وتوافق الجهاز والأسلاك وإعدادات الاتصال أولًا. تدعم الوحدة HART ضمن عرض النطاق الترددي المحدد لها، ولكن يجب أن تستوفي الحلقة الكاملة أيضًا متطلبات الاتصال. للتطبيقات التي تتطلب اكتشاف الأعطال بناءً على وحدة التحكم، تأكد من أن وحدة التحكم يمكنها قراءة سلوك التيار ذي الصلة. يساعد هذا الفحص فرق الصيانة على التمييز بين مشكلات الأسلاك الميدانية ومشكلات نقل الإشارة.

التعبئة والضمان

• محتويات العبوة: وحدة MTL4546 واحدة، تخضع لتكوين الطلب المؤكد.
• الوثائق: يتم توفير وثائق المنتج عندما تكون مشمولة في الطلب المؤكد.
• الضمان: ضمان لمدة 12 شهرًا، يخضع لشروط الضمان المعمول بها للبائع.
• خيارات الشحن: FedEx أو UPS أو DHL، تخضع إلى الوجهة وتوفر الخدمة.
• الهدف من الإرسال: 24–48 ساعة بعد تأكيد الطلب، تخضع إلى التحقق من المخزون ومعالجة الطلب.

اتصل بـ Global PLC Spare HUB لتأكيد المخزون وتكوين المنتج وترتيبات الشحن وتغطية الضمان قبل الطلب.

الأسئلة الشائعة

س1: ماذا يفعل MTL4546؟ ينقل MTL4546 إشارة تحكم 4–20 مللي أمبير من وحدة تحكم في منطقة آمنة إلى حمل متوافق في منطقة خطرة. كما يدعم اتصال HART مع الأجهزة الميدانية المتوافقة.

س2: هل يمكن لـ MTL4546 تشغيل حمل بمقاومة 800 أوم؟ نعم. أقصى مقاومة حمل محددة له هي 800 أوم عند 20 مللي أمبير. افحص إجمالي مقاومة الحلقة وظروف التشغيل قبل التشغيل التجريبي.

س3: لماذا يفشل اتصال HART بينما تعمل الإشارة التماثلية؟ قد تظل الحلقة التماثلية وظيفية حتى عند فشل الاتصال الرقمي. افحص مقاومة الحلقة وتوافق الجهاز والأسلاك وإعدادات الاتصال. تأكد من أن الدائرة الكاملة تدعم نقل HART.

س4: ماذا ينبغي للمهندسين فحصه عندما ينخفض التيار المقاس إلى أقل من 0.9 مللي أمبير؟ افحص الأسلاك الميدانية والأطراف ومصدر الطاقة والجهاز المتصل. يمكن أن يشير سلوك التيار المنخفض المحدد إلى دائرة مفتوحة أو دائرة قصر. أكد العطل باستخدام قراءة المرتدات في وحدة التحكم وإجراء استكشاف الأخطاء وإصلاحها المعتمد.

س5: كيف ينبغي للمهندسين اختيار بديل لـ MTL4546؟ قارن نطاق 4–20 مللي أمبير وقدرة الحمل 800 أوم ودعم HART وسلوك اكتشاف الأعطال وترتيب الأطراف واعتمادات المناطق الخطرة. تحقق من متطلبات النظام الدقيقة قبل الطلب.

س6: ما هو خطأ التشغيل التجريبي الشائع الذي يسبب اتصال HART غير موثوق؟ يتحقق المهندسون أحيانًا من التيار التماثلي فقط ويتجاهلون إجمالي مقاومة الحلقة. افحص الحلقة الكاملة ومسار الاتصال قبل استنتاج أن المكرر أو محدد الموضع قد تعطل.

س7: هل يوفر MTL4546 إنذارات مستقلة للدائرة المفتوحة ودائرة القصر؟ يقلل السلوك المحدد تيار الأطراف إلى أقل من 0.9 مللي أمبير أثناء حالات الدائرة المفتوحة أو دائرة القصر. يجب أن تفسر وظيفة قراءة المرتدات المتوافقة في وحدة التحكم هذا السلوك. لا توفر المعلومات الموردة نقاط اتصال إنذار مستقلة أو رموز أعطال منفصلة.

س8: ما المعلومات التي ينبغي للمشترين تقديمها عند طلب عرض أسعار؟ قدم رقم الطراز الدقيق والكمية المطلوبة والتطبيق ونوع الجهاز الميداني ومتطلبات HART وتصنيف المنطقة الخطرة والوجهة. تساعد هذه التفاصيل في تأكيد التوافق وخيارات الشحن.
