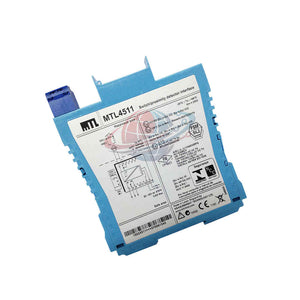

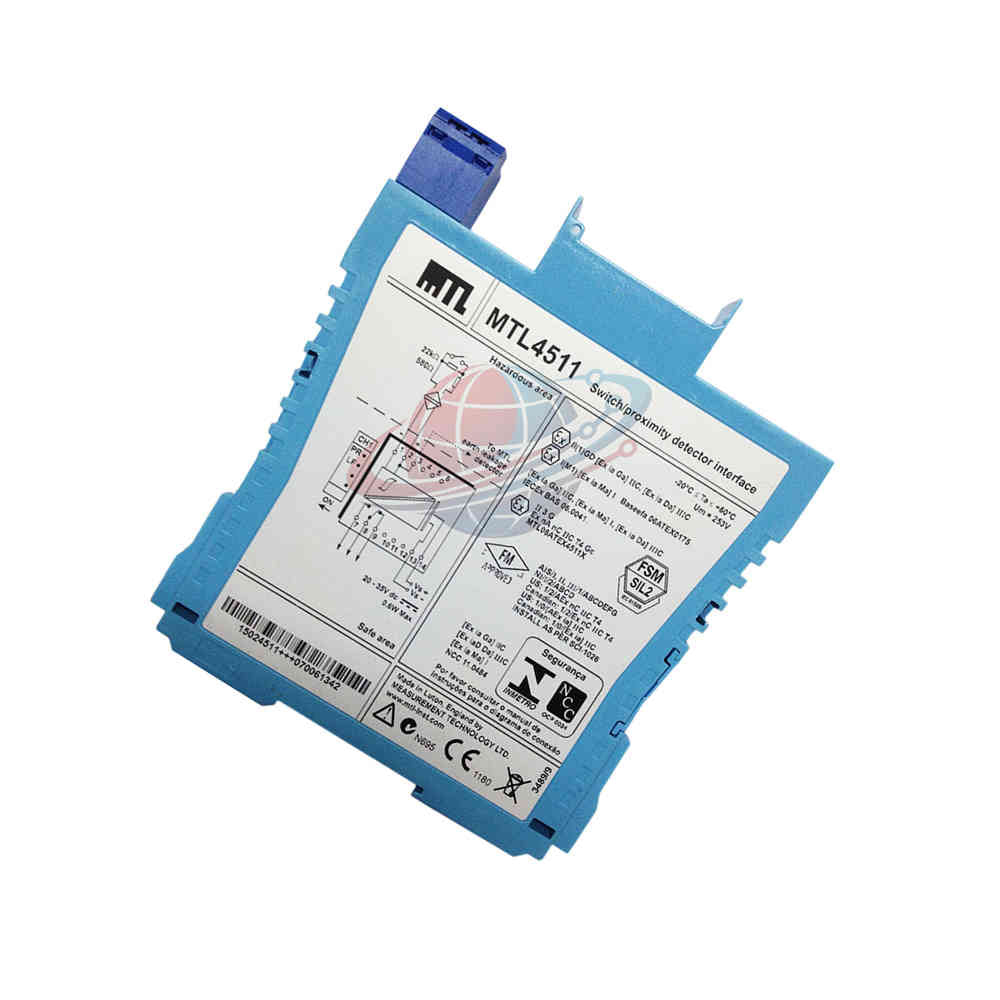

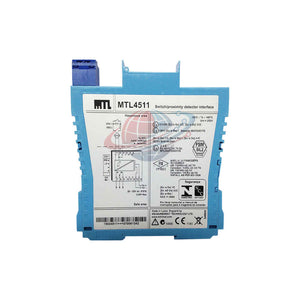

وحدة حاجز منعزل واجهة كاشف القرب MTL4511

Manufacturer: Honeywell
Product No.: MTL4511
Condition： متوفر بالمخزون
Product Type: وحدة حاجز معزولة
Product Origin: USA
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يُعد MTL4511 حاجز أمان جوهري متطور أحادي القناة، مصمم لربط المفاتيح أو كاشفات التقارب في المناطق الخطرة بأنظمة التحكم في المناطق الآمنة. كونه مكونًا أساسيًا من سلسلة MTL4500، توفر هذه الوحدة عزلًا جلفانيًا واكتشاف أعطال الخط (LFD) لمستشعرات NAMUR. يضمن MTL4511 أن تظل مستويات الطاقة الكهربائية في الأجواء المتفجرة (المنطقة 0، IIC) أقل من عتبات الاشتعال مع توفير خرج مرحل موثوق به لإشارات العمليات.

المواصفات الفنية

العلامة التجارية: MTL Instruments / Eaton
الموديل: MTL4511
نوع الوحدة: واجهة مفتاح/كاشف تقارب
القنوات: قناة واحدة معزولة
مدخل المنطقة الخطرة: كاشفات تقارب NAMUR (BS EN60947–5–6:2001) أو نقاط تلامس جافة
جهد إمداد المستشعر: 7 إلى 9 فولت تيار مستمر من 1 كيلو أوم
خرج المنطقة الآمنة: نقاط تلامس مرحل تغيير أحادي القطب
وقت الاستجابة: 10 مللي ثانية كحد أقصى
اكتشاف أعطال الخط (LFD): قابل للتحديد من قبل المستخدم (دائرة مفتوحة < 50 ميكرو أمبير، دائرة قصر < 100 أوم)
وصف السلامة: Uo=10.5 فولت، Io=14 مللي أمبير، Po=37 مللي وات
استهلاك الطاقة: 25 مللي أمبير عند 24 فولت تيار مستمر
تبديد الطاقة الداخلي: 0.6 وات عند 24 فولت
درجة حرارة التشغيل: -20 إلى 60 درجة مئوية
جهد العزل: 253 فولت rms (من المنطقة الآمنة إلى المنطقة الخطرة)

نظرة Global PLC Spare HUB

يُعد MTL4511 المعيار الصناعي لسد الفجوة بين ظروف المجال المتقلبة ومدخلات PLC الحساسة. تفضل فرق الهندسة MTL4511 بسبب وظيفة LFD المتكاملة، التي تميز بين إشارة "إيقاف" حقيقية وسلك مكسور. هذا يمنع أخطاء "الفشل الآمن" التي قد تؤدي إلى إغلاق غير ضروري للمصنع. حجمه النحيف وتبديد الطاقة المنخفض يجعلان منه مثاليًا لتركيبات الخزائن عالية الكثافة حيث تعد إدارة الحرارة أولوية.

المعدات المتوافقة وسيناريوهات التطبيق

الأجهزة الميدانية: متوافق مع جميع مستشعرات تقارب NAMUR (P+F, Turck, IFM) ومفاتيح تحديد الميكانيكية.
منصات التحكم: يتكامل بسلاسة مع بطاقات الإدخال الرقمية DCS/PLC التي تتطلب إشارات تلامس خالية من الجهد.
المناطق الخطرة: مناسب لبيئات المنطقة 0، IIC، T6 وتطبيقات المجموعة A، القسم 1.
الصناعة النموذجية: مصافي البتروكيماويات، محطات معالجة الغاز، وغرف الأدوية النظيفة.

قدرات التشخيص

مصباح LED أخضر (الطاقة): يؤكد أن طاقة اللوحة الخلفية 24 فولت تيار مستمر نشطة.
مصباح LED أصفر (الحالة): يشير إلى حالة مرحل الخرج (مضاء عند التنشيط).
مصباح LED أحمر (LFD): ينشط عند اكتشاف دائرة قصر أو دائرة مفتوحة في جانب المجال.
منطق المرحل: يتم إلغاء تنشيط مرحل الخرج تلقائيًا إذا تم اكتشاف عطل في الخط، مما يوفر إشارة أمان للفشل إلى وحدة التحكم.

شروط الشحن والضمان

الضمان: ضمان صناعي قياسي لمدة 12 شهرًا على جميع وحدات MTL4511.
وقت الإرسال: تتم المعالجة والشحن في غضون 24 إلى 48 ساعة.
خيارات الناقل: شحن سريع عالمي عبر FedEx أو UPS أو DHL.
التعبئة: حماية قياسية ضد الكهرباء الساكنة (ESD).

دليل الاختيار والشراء

مدخلات الاتصال: إذا كنت تستخدم مفتاحًا ميكانيكيًا بدلاً من مستشعر NAMUR، فيجب عليك تركيب مقاومات متسلسلة ومتوازية (مثل 1 كيلو أوم و 22 كيلو أوم) لتمكين اكتشاف أعطال الخط.
اختيار الطور: تحقق من حالة الخرج المطلوبة (عادي/معكوس) عبر مفاتيح التكوين المثبتة جانبيًا قبل تركيب الوحدة.
فحص اللوحة الخلفية: تأكد من التوافق مع اللوحة الخلفية لسلسلة MTL4500 (مثل CPS21 أو CPS16).

أسئلة الخبراء الشائعة

هل يمكن لـ MTL4511 التعامل مع الأحمال الحثية العالية مباشرة؟

تم تقييم المرحل لـ 0.5 أمبير عند 35 فولت تيار مستمر. ومع ذلك، بالنسبة للأحمال الحثية (الملفات اللولبية، المرحلات الكبيرة)، يجب استخدام كبت خارجي (صمامات ثنائية أو مخمدات RC) لحماية نقاط التلامس الداخلية من التآكل الكهربائي.

كيف يمكنني تعطيل اكتشاف أعطال الخط إذا كان يسبب إنذارات مزعجة؟

يوجد مفتاح انزلاق مادي على جانب MTL4511. تحريكه إلى وضع "إيقاف التشغيل" سيمنع تنشيط مؤشر LED الأحمر وتعثر المرحل أثناء ظروف الدائرة المفتوحة.

ما أهمية قيمة "التباطؤ" في المواصفات؟

التباطؤ البالغ 200 ميكرو أمبير يمنع مرحل الخرج من "الاهتزاز" أو التبديل السريع عندما يحوم تيار المستشعر بالقرب من نقاط التبديل 1.2 مللي أمبير/2.1 مللي أمبير.

هل من الممكن استخدام هذه الوحدة لعد النبضات عالية السرعة؟

مع وقت استجابة يبلغ 10 مللي ثانية، يقتصر MTL4511 على التبديل منخفض التردد (حوالي 50 هرتز). لعدادات التدفق عالية السرعة، يوصى باستخدام عازل نبضات MTL.

ماذا يحدث إذا قمت بتوصيل مدخل المنطقة الخطرة بشكل غير صحيح؟

إن MTL4511 محدود التيار ومصمم ليكون آمنًا بطبيعته. من المحتمل أن يؤدي الاتصال غير الصحيح إلى تنشيط مؤشر LFD الأحمر ولكنه لن يسمح بدخول طاقة كافية إلى المجال لإحداث انفجار.
