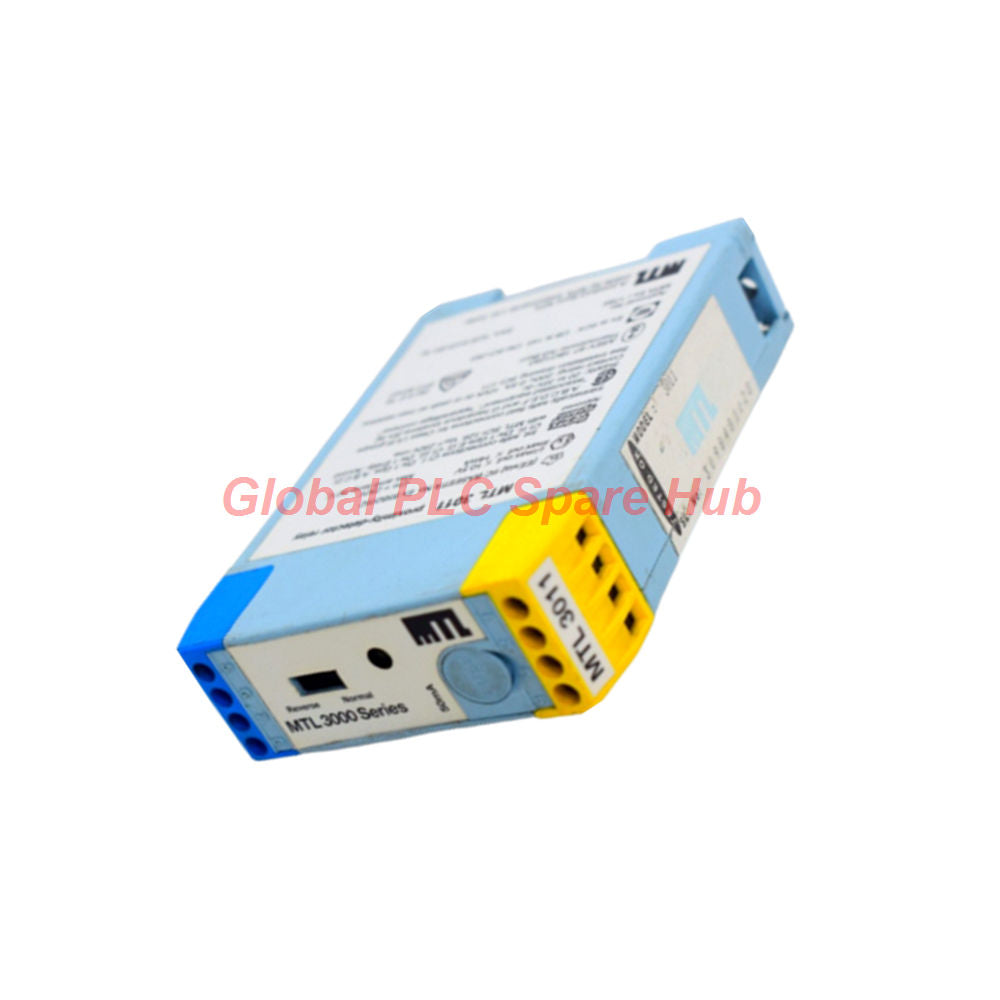

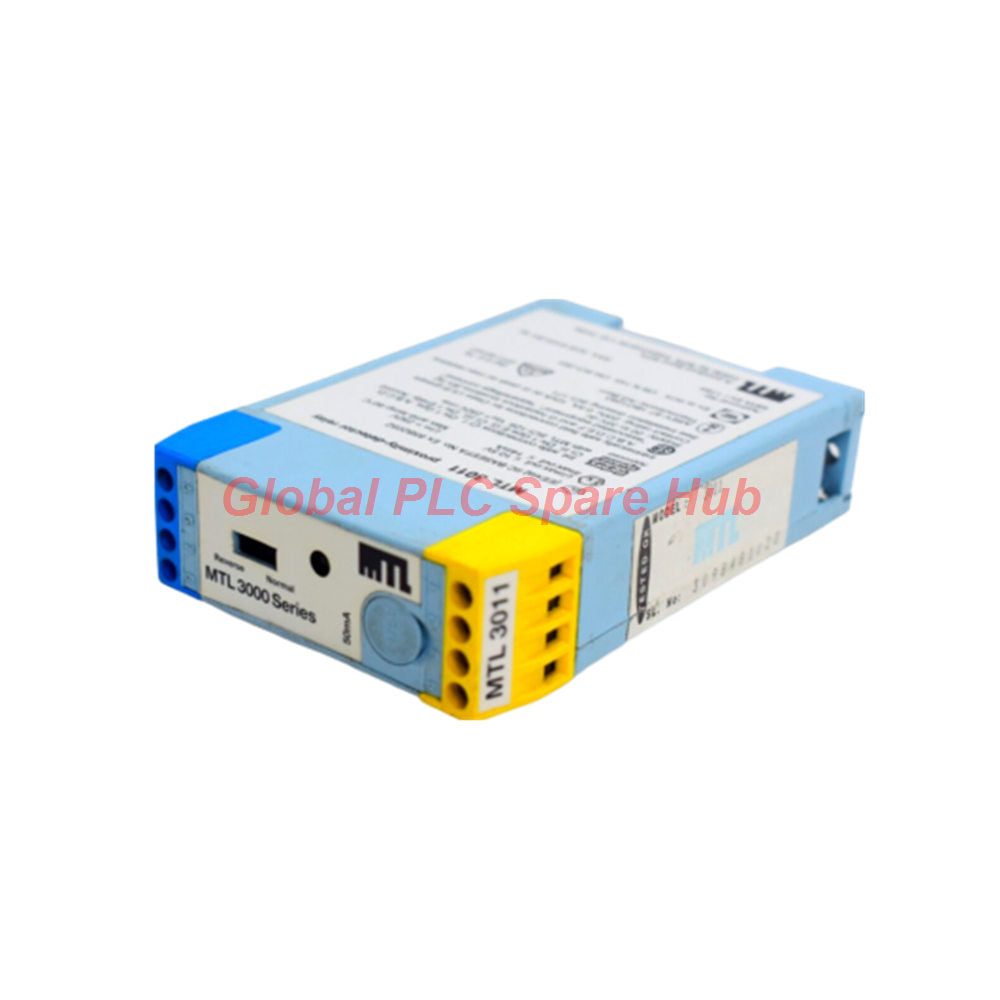

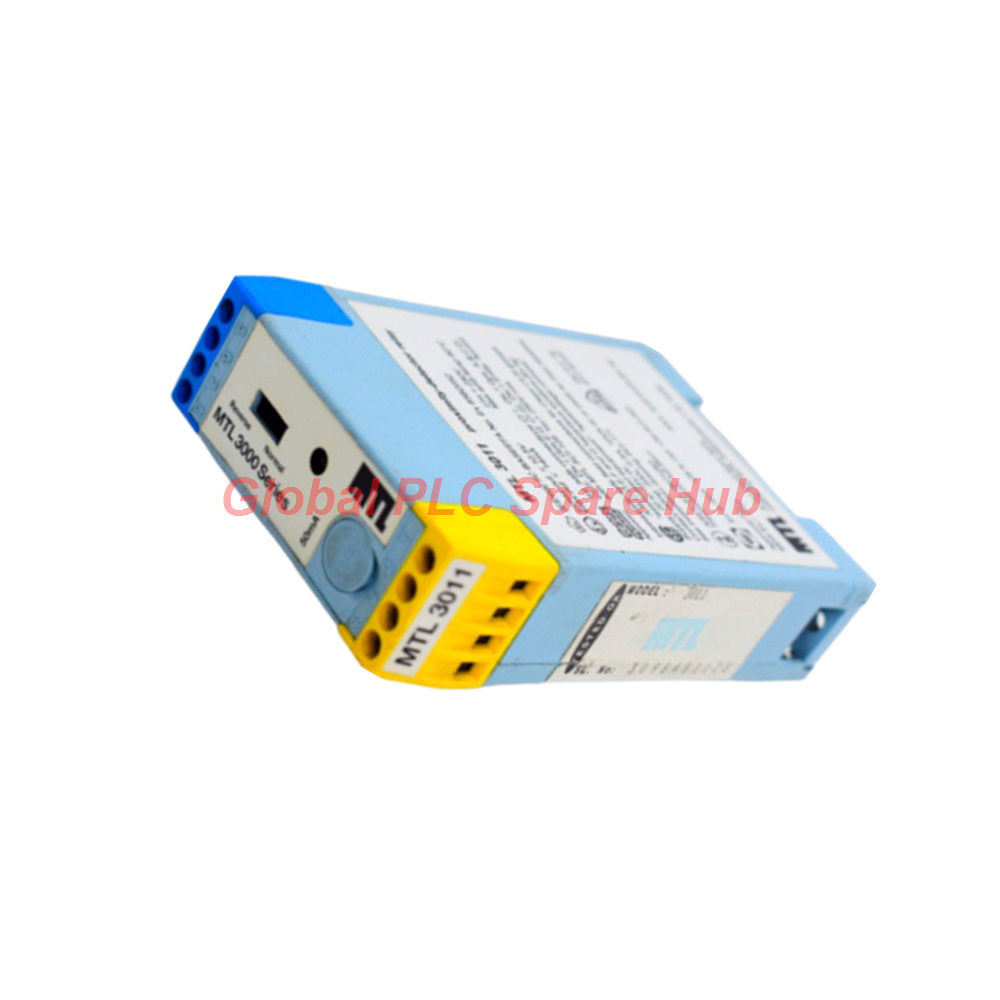

واجهة كاشف القرب NAMUR طراز MTL3011 بمخرج مرحل

MTL3011 — واجهة كاشف تقارب ذاتية الأمان مع مخرج ترحيل (ريليه)

تُعد وحدة MTL3011 واجهة أحادية القناة للتحكم في حمل يقع في منطقة آمنة انطلاقاً من كاشف تقارب أو مفتاح مثبت في منطقة خطرة. وهي توفر مخرج ترحيل (ريليه) لتطبيقات التحكم ذات الأغراض العامة.

تدعم الواجهة كاشفات التقارب المتوافقة مع معايير NAMUR، وتتضمن خاصية عكس الطور القابلة للتحديد وكشف أعطال الخط (LFD) المدمج. تساعد هذه الوظائف المهندسين على تهيئة استجابة المخرج وتحديد الأسلاك المفتوحة أو الدوائر القصيرة في حساسات التوصيل.

عند تثبيت وحدة MTL3011 بشكل صحيح مع أجهزة ميدانية متوافقة وتصميم نظام معتمد، يمكنها دعم مراقبة العمليات الصناعية، وأنظمة التعشيق، ودوائر التحكم حيث يجب أن تقوم حساسات المناطق الخطرة بتشغيل المعدات في منطقة آمنة.

01 | منطق الإشارة واستجابة المخرج

تقوم وحدة MTL3011 بتقييم التيار في دائرة الحساس. تعتمد استجابة المخرج على تيار الدخل المقاس، وإعداد عكس الطور، وتهيئة كشف أعطال الخط.

حالة دائرة الحساس	العتبة المحددة	التفسير الهندسي
المخرج مغلق	تيار الدخل أكبر من 2.1 مللي أمبير؛ مقاومة دائرة الحساس أقل من 2 كيلو أوم	حالة توصيل صالحة فوق العتبة المحددة
المخرج مفتوح	تيار الدخل أقل من 1.2 مللي أمبير؛ مقاومة دائرة الحساس أكبر من 10 كيلو أوم	حالة غير موصلة تحت العتبة المحددة
التباطؤ (Hysteresis)	200 ميكرو أمبير اسمي، حوالي 650 أوم	يوفر فصلاً بين عتبات التبديل
سلك حساس مقطوع	تيار الدخل أقل من 100 ميكرو أمبير	يقوم كشف أعطال الخط (LFD) بفتح دائرة المخرج
سلك حساس مقصور (دائرة قصر)	تيار الدخل أكبر من 6.5 مللي أمبير	يقوم كشف أعطال الخط (LFD) بفتح دائرة المخرج

التحكم في عكس الطور: يعمل مفتاح في أعلى الوحدة على عكس استجابة المخرج. وهذا يسمح بتهيئة حالة الإنذار لأي من حالتي الحساس، بناءً على تصميم التطبيق.

الاستجابة لفشل الطاقة: تفتح دائرة المخرج في حال فشل مصدر الطاقة. تأكد من أن هذه الاستجابة تتوافق مع سلامة العملية المطلوبة وفلسفة الإنذار قبل بدء التشغيل.

02 | لمحة عن المواصفات الفنية

المعامل	المواصفة
الطراز	MTL3011
نوع المنتج	واجهة كاشف تقارب / مفتاح أحادية القناة مع مخرج ترحيل
تهيئة القناة	قناة واحدة، عائمة بالكامل
مصدر تغذية الحساس	7.7–9.0 فولت تيار مستمر من 1 كيلو أوم
توافق الحساس	كاشفات التقارب NAMUR / DIN 19234؛ دوائر مفاتيح متوافقة كهربائياً عند تهيئتها بشكل صحيح
عكس الطور	مفتاح قابل للتحديد في أعلى الوحدة
كشف أعطال الخط	كشف مدمج لأسلاك الحساس المفتوحة والمقصورة
زمن الاستجابة النموذجي	1 مللي ثانية
مؤشر المخرج	مؤشر LED يعمل عند إغلاق دائرة المخرج
تيار التغذية	25 مللي أمبير نمطي عند 24 فولت؛ 35 مللي أمبير كحد أقصى عند 20–35 فولت
تبديد الطاقة	0.6 واط نمطي عند 24 فولت؛ 1.3 واط كحد أقصى عند 35 فولت
منصهر (فيوز) قابل للاستبدال	50 مللي أمبير، منصهر زجاجي 5 × 20 مم، DIN 41571 الورقة 2، شبه تأخير زمني (M)
الوزن	140 جرام

03 | حدود مخرج الترحيل (الريليه)

مخرج الترحيل مخصص للتبديل للأغراض العامة ضمن حدود الحمل المقاوم المحددة له. تحقق من جهد الحمل، والتيار، ونوع الحمل قبل توصيل الدائرة.

معامل المخرج	القيمة المحددة
تصنيف تلامس التيار المتردد	200 فولت، 0.5 أمبير، 10 فولت-أمبير؛ حدود قصوى فردية
تصنيف تلامس التيار المستمر	200 فولت، 0.5 أمبير، 10 واط؛ حدود قصوى فردية
ملاحظة الجهد للولايات المتحدة	60 فولت كحد أقصى كما هو محدد في البيانات المرفقة
عمر التلامس	0.75 × 10⁶ عمليات عند الحمل الأقصى

حماية الحمل: تتطلب الأحمال التفاعلية كبحاً مناسباً لحماية تلامسات الترحيل. لا تفترض أنه يمكن تطبيق الجهد الأقصى، والتيار الأقصى، والطاقة القصوى في وقت واحد. راجع المواصفات المشتركة الكاملة ووثائق التثبيت الخاصة بالمُصنّع.

04 | التطبيق في المناطق الخطرة ومعايير السلامة

البند	المواصفة الموفرة
موقع المفتاح	المنطقة 0، IIC، T6 منطقة خطرة؛ القسم 1، المجموعة A موقع خطر
موقع كاشف التقارب	المنطقة 0، IIC، T4–T6 عند اعتماده بشكل مناسب؛ القسم 1، المجموعة A موقع خطر
وصف السلامة	10.5 فولت، 800 أوم، 14 مللي أمبير، Um = 250 فولت RMS أو تيار مستمر
معايير كيان FM	Voc = 10.5 فولت؛ Isc = 10.7 مللي أمبير؛ Ca = 3.0 ميكرو فاراد؛ La = 300 مللي هنري

تعتمد الملاءمة للمناطق الخطرة على شهادة المعدات الدقيقة، وشهادة الحساس، والأسلاك، وطريقة التثبيت. تحقق من رسم التحكم المطبق ووثائق الاعتماد قبل التثبيت. المعاملات أعلاه لا تغني عن تقييم كامل للسلامة الذاتية.

05 | قائمة التحقق للتثبيت والتشغيل

1. تأكيد الطراز. تحقق من لوحة الاسم لتتأكد أنها MTL3011 وأن مخرج الترحيل يطابق متطلبات التحكم.
2. فحص الحساس. أكّد توافقه مع معايير NAMUR أو تحقق من أن دائرة المفتاح لديها الخصائص الكهربائية المطلوبة.
3. مراجعة كشف أعطال الخط. بالنسبة للحساسات من نوع المفتاح، قم بتركيب المقاومات المحددة أو قم بتعطيل كشف أعطال الخط (LFD) عن طريق ربط الطرفين 7 و8، كما تسمح تعليمات الأسلاك الخاصة بالمُصنّع.
4. ضبط عكس الطور. اختر منطق المخرج المطلوب وتحقق من حالة الإنذار مقابل وثائق السبب والنتيجة لنظام التحكم.
5. التحقق من التغذية. تحقق من جهد التغذية بالتيار المستمر والتيار المتاح مقابل نطاق التشغيل المحدد.
6. اختبار المخرج. تأكد من مؤشر LED، واستجابة الترحيل، وانتقال حالة الحساس، والاستجابة لفشل الطاقة أثناء التشغيل.
7. فحص الحمل المتصل. أكّد تصنيفات التلامس وقم بتركيب كبح مناسب للأحمال التفاعلية.

قم بتنفيذ التثبيت والاختبار في المناطق الخطرة فقط بموجب الإجراءات والتفويضات المعمول بها في الموقع. لا تغير وصلات الأسلاك أو تفتح المعدات في منطقة خطرة ما لم يسمح بذلك الإجراء المعتمد.

06 | مصفوفة التشخيص لمهندسي الصيانة

العرض المرصود	الفحوصات الواجب تنفيذها	اتجاه التشخيص
المخرج يبقى مفتوحاً	تحقق من جهد التغذية، أسلاك الحساس، تيار الدخل، إعداد عكس الطور، وحالة LED.	حدد ما إذا كانت الحالة ناتجة عن حالة حسّاس صالحة، أو خلل في الأسلاك، أو فقدان الطاقة.
المخرج يفتح مع تفعيل LFD	قم بقياس تيار حلقة الحساس وافحص وجود دوائر مفتوحة أو قصيرة.	أقل من 100 ميكرو أمبير تشير إلى حالة خط مفتوح؛ أكثر من 6.5 مللي أمبير تشير إلى حالة خط مقصور بموجب منطق LFD المحدد.
دخل المفتاح يسبب مؤشرات خطأ كاذبة	تحقق مما إذا كانت دائرة المفتاح تتضمن المقاومات المطلوبة وما إذا كان الطرفان 7 و8 مهيئين بشكل صحيح.	تحقق من التهيئة المعتمدة من المُصنّع للحساسات من نوع المفتاح.
منطق المخرج عكس المتوقع	افحص مفتاح عكس الطور وقارن الاستجابة مع جدول السبب والنتيجة.	صحح التهيئة فقط بعد التأكد من فلسفة الإنذار المقصودة.
عدم توافق بين LED واستجابة الحمل	تحقق من أسلاك الترحيل، استمرارية التلامس، تغذية الحمل الخارجي، وتيار الحمل.	يُشير LED إلى أن دائرة المخرج مغلقة؛ ولا يثبت أن الحمل الخارجي يعمل بشكل صحيح.
تبديل المخرج المتقطع	افحص الأطراف، حالة الكابلات، استقرار الحساس، جودة التغذية، وكبح الحمل.	افصل مشاكل إشارة الحقل عن مشاكل تلامس الترحيل أو الدائرة الخارجية قبل استبدال الواجهة.

07 | المعدات وسيناريوهات التطبيق النموذجية

• كشف التقارب: يستقبل إشارات من كاشفات تقارب NAMUR متوافقة تُستخدم لمراقبة وضع أجزاء الماكينة المتحركة.
• مراقبة وضع الصمام: يربط مفاتيح الوضع المتوافقة بدائرة تحكم أو إنذار في منطقة آمنة.
• مساعدات المعدات الدوارة: يدعم مراقبة الحالة المنفصلة حيث يقع الحساس الميداني في منطقة خطرة ومعدات التحكم المستقبلة في منطقة آمنة.
• تعشيقات العمليات: يوفر تلامس ترحيل لدوائر السماح أو الحالة أو الإنذار المناسبة، بناءً على متطلبات سلامة النظام.
• لوحات التحكم الصناعية: يوصل الحساسات الميدانية المتوافقة بمعدات مستقبلة تتطلب تلامس ترحيل بدلاً من دخل حساس مباشر.

ملاحظة حول التوافق: وحدة MTL3011 هي واجهة حساس، وليست وحدة معالجة مركزية (PLC CPU)، أو متحكم محرك، أو نظام سلامة مستقلاً. تحقق من نوع الحساس، ومتطلبات تلامس الترحيل، والتغذية، وترتيب التركيب، واعتماد المنطقة الخطرة قبل اختيارها لماكينة أو لوحة تحكم معينة.

08 | رؤية Global PLC Spare HUB

بالنسبة لمهندسي الصيانة وأنظمة التحكم، فإن نقطة الاختيار الرئيسية هي العلاقة بين الحالة الكهربائية للحساس واستجابة الإنذار المطلوبة للترحيل. تجمع وحدة MTL3011 بين عكس الطور القابل للتحديد وكشف أعطال الخط، ولكن يجب تهيئة هذه الوظائف للجهاز الميداني الفعلي.

• مثال 1 - حساس تقارب NAMUR: أكّد أن الكاشف يتبع خصائص NAMUR المطلوبة، ثم اختبر حالتي التبديل واستجابة الترحيل المتهيأة.
• مثال 2 - مفتاح ميكانيكي: لا توصل دائرة مفتاح بافتراض أنها تتصرف مثل كاشف NAMUR. اتبع ترتيب المقاومة المعتمد أو تهيئة تعطيل LFD المسموح بها.
• مثال 3 - دائرة الإنذار: تحقق مما إذا كان النظام المستقبل يتوقع تلامساً مفتوحاً أو مغلقاً خلال الحالة العادية، وتفعيل الحساس، وخطأ الخط، وفشل الطاقة.
• مثال 4 - تخطيط الاستبدال: قارن الطراز الدقيق، ترتيب الأطراف، متطلبات التغذية، تصنيفات الترحيل، معايير السلامة، وتفاصيل التركيب قبل استبدال وحدة الواجهة.

أثناء التحقيق في الأعطال، تحقق من الحلقة الميدانية قبل إدانة الواجهة. مؤشر LED للمخرج مفيد للتشخيص الأولي، ولكن أسلاك الترحيل الخارجية وحالة الحمل تتطلب تحقياً منفصلاً.

09 | الأسئلة الشائعة

س1. كيف يمكن للمهندسين تحديد ما إذا كانت MTL3011 مناسبة لحلقة حساس موجودة؟

قارن الخصائص الكهربائية للحساس مع عتبات دخل الواجهة وأكّد تغذية الحساس المطلوبة. راجع رسم التحكم ووثائق اعتماد المنطقة الخطرة قبل الطلب.

س2. ما الذي يجب التحقق منه قبل استبدال وحدة واجهة أثناء التوقف؟

تحقق من رقم الطراز الكامل، وتخطيط الأطراف، وإعداد عكس الطور، وتهيئة كشف أعطال الخط، ونطاق التغذية، وحدود تلامس الترحيل. سجل الأسلاك والتهيئة الحالية قبل الإزالة.

س3. هل يمكن للترحيل تبديل صمام الملف اللولبي (سولينويد) أو حمل حثي مباشرة؟

فقط إذا كان الحمل يقع ضمن تصنيفات التلامس المطبقة. تتطلب الأحمال الحثية كبحاً مناسباً، ويجب تقييم الجهد الأقصى للتلامس، والتيار، وحدود الطاقة بشكل فردي.

س4. هل يثبت مؤشر LED للمخرج المغلق أن الجهاز الميداني والمعدات المتحكم بها سليمة؟

لا. إنه يشير إلى أن دائرة مخرج الواجهة مغلقة. يجب على المهندسين التحقق بشكل منفصل من حالة الحساس، وتلامسات الترحيل، والأسلاك الخارجية، وتغذية الحمل، والاستجابة النهائية للمعدات.

س5. ما المعلومات التي يجب على المشترين تقديمها عند طلب عرض سعر؟

قدم رقم الطراز الدقيق، والكمية المطلوبة، وتطبيق المعدات، ونوع الحساس، وبلد الوجهة، وأي متطلبات اعتماد أو توثيق. يمكن لصور لوحة الاسم وملصقات الأطراف أن تساعد في تأكيد الإصدار المطلوب.

10 | الطلب، الضمان والشحن

• المنتج: MTL3011 واجهة كاشف تقارب / مفتاح مع مخرج ترحيل.
• الضمان: ضمان لمدة 12 شهراً، يخضع لشروط البيع المؤكدة/المتفق عليها.
• الشحن: تتوفر خيارات FedEx وUPS وDHL، وتخضع للوجهة وترتيبات الشحنة.
• الإرسال: الإرسال المستهدف خلال 24–48 ساعة بعد تأكيد الطلب، رهناً بتوافر المخزون ومعالجة الطلب.
• قبل الطلب: أكّد الطراز الدقيق، والكمية، ووجهة التسليم، والوثائق المطلوبة مع فريق المبيعات.

اطلب عرض سعر لـ MTL3011. تواصل مع Global PLC Spare HUB مع رقم الطراز ومتطلبات التطبيق الخاصة بك لتأكيد التوافر، وخيارات التسليم، وشروط البيع المطبقة.
