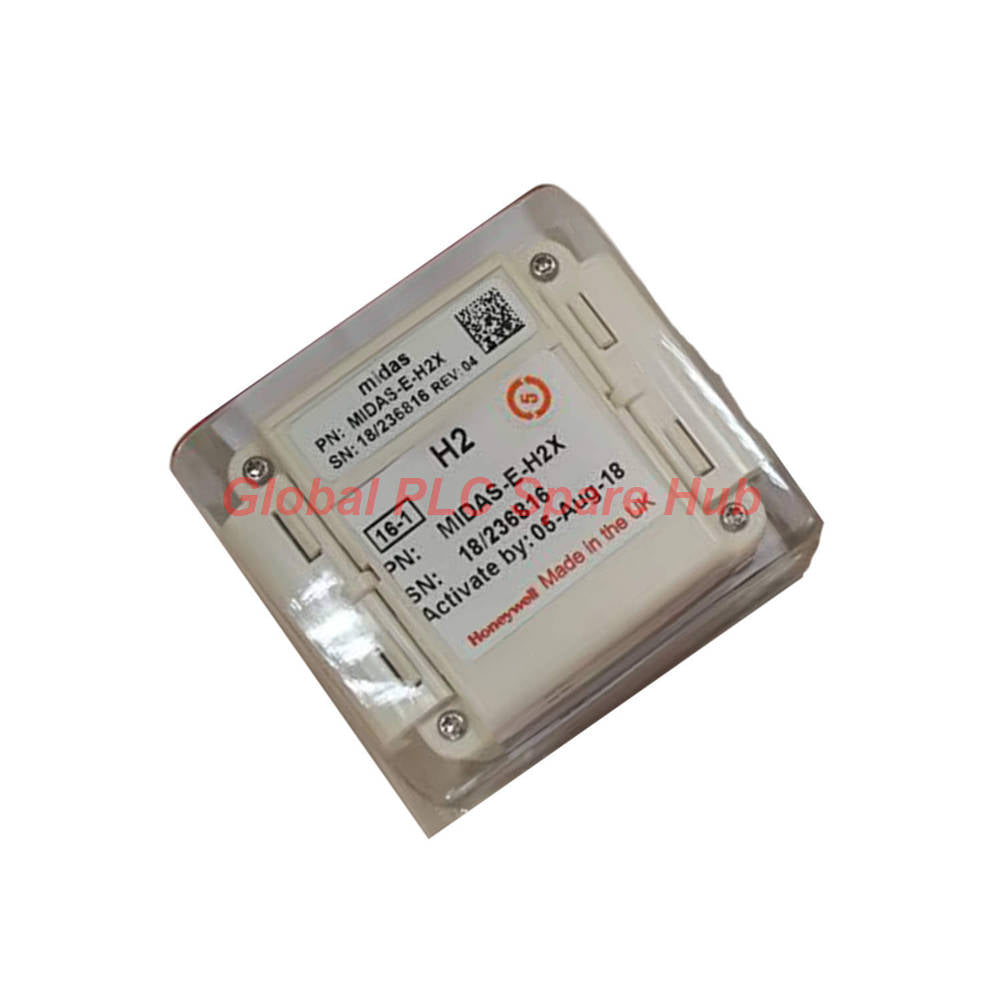

MIDAS-E-H2X خرطوشة مستشعر كاشف الغاز من هانيويل ميداس

المواصفات الفنية لخرطوشة مستشعر غاز الهيدروجين من Honeywell Midas MIDAS-E-H2X

تُعد Honeywell MIDAS-E-H2X خرطوشة استشعار كهركيميائية ثلاثية الأقطاب، قابلة للتركيب والتشغيل مباشرةً، ومصممة للكشف عالي الدقة عن تسرب غاز الهيدروجين (H2) بكميات ضئيلة. صُممت هذه الخرطوشة خصيصًا لسلسلة أجهزة الإرسال من Honeywell Midas، وتستخدم خلية ميكرو أمبيرية داخلية تولد خرجًا خطيًا للتيار يتناسب مع الضغط الجزئي للهيدروجين المحيط. تتميز MIDAS-E-H2X بمقياس معاير يتراوح من 0 إلى 1000 جزء في المليون (ppm) مع دقة أساسية تبلغ 5 جزء في المليون، مما يضمن المراقبة المبكرة دون حدود الانفجار السفلية القياسية (LEL). وتخزن ذاكرة EEPROM المدمجة والمبرمجة في المصنع تعويضات المعايرة، وأرقام التتبع التسلسلية، وتواريخ التصنيع، مما يتيح مزامنة جهاز الإرسال فورًا عند التركيب في الموقع دون الحاجة إلى تعديلات يدوية للغاز.

رؤية Global PLC Spare HUB

في الحلقات الصناعية عالية النقاء مثل غرف الأبحاث لأشباه الموصلات وغرف تخزين البطاريات، يتطلب تتبع مستويات H2 المحيطة استقرارًا مستمرًا لتجنب الإنذارات الكاذبة الناتجة عن التشغيل المتقاطع. تعالج Honeywell MIDAS-E-H2X هذه المشكلة عبر قطبها المرجعي الداخلي، الذي يحافظ على استقرار الخط الأساسي حتى في ظل تقلبات مستويات الرطوبة (من 10% إلى 90% رطوبة نسبية). وبالمقارنة مع المستشعرات القديمة ذات الحالة الصلبة التي تعاني من الهروب الحراري، تحافظ الكيمياء ثلاثية الأقطاب على ملف انحراف صفري أقل من 0.17 جزء في المليون/درجة مئوية. يمكن لمهندسي المصانع الاستفادة من هذه القدرة على التنبؤ لتمديد فترات المعايرة حتى 6 أشهر، مما يقلل التكلفة الإجمالية للملكية عبر البنى التحتية النشطة لسلامة الغاز.

هندسة المستشعر وبيانات المعلمات الرئيسية

يُحدد الإطار التشغيلي لمستشعر MIDAS-E-H2X من خلال الحدود الكهربائية والبيئية التالية:

التطبيقات المستهدفة وسيناريوهات الآلات

توفر وحدة MIDAS-E-H2X حماية مخصصة من المخاطر السامة والمتفجرة في هذه الإعدادات الأساسية:

• مصانع تصنيع أشباه الموصلات: تراقب خزانات الغاز، وأدوات الترسيب الكيميائي للبخار (CVD)، وخطوط غاز العادم التي تستخدم تيارات معالجة الهيدروجين.
• أنظمة تخزين طاقة البطارية (BESS): تكتشف مؤشرات الغازات المنبعثة أثناء حالات الشذوذ الحراري في بطاريات الليثيوم أيون وحمض الرصاص.
• معدات التحليل الكهربائي الصناعية: تدمج في خلايا الآلات الأوتوماتيكية المخصصة لإنتاج الهيدروجين الأخضر ونقاط توزيع تعبئة الغاز.
• أفران المعالجة الحرارية المعدنية: تتعقب مستويات التسرب المحيطة في أفران التلدين التي تستخدم أجواء اختزالية.

قدرات التشخيص والتحقق من الإشارة

• عداد نهاية العمر الإلكتروني: يقوم بمزامنة البيانات باستمرار مع جهاز الإرسال Midas لمراقبة أيام التشغيل وتوقع العمر المتبقي للخلية.
• التحقق الإلكتروني من الخرطوشة: يتحقق تلقائيًا من استمرارية جسر المستشعر الداخلي عند بدء التشغيل، ويولد "رمز الخطأ F01" إذا تدهورت معاوقة الخلية.
• مصفوفة تعويض درجة الحرارة: يقرأ جهاز الإرسال صمام ثنائي تتبع درجة حرارة الخرطوشة، ويعوض عن تقلبات الحساسية (<±3% من القيمة/درجة مئوية) في الوقت الفعلي.
• تسخين سريع للنظام: يصل إلى الاستقرار التحليلي الكامل في أقل من 10 دقائق من تسلسل تشغيل الطاقة الباردة.

المشتريات، الضمان، والخدمات اللوجستية العالمية

• ضمان التخزين الطازج من المصنع: يتم الاحتفاظ بجميع خلايا المخزون في مرافق منظمة درجة الحرارة (+5 درجات مئوية إلى +25 درجة مئوية) لمنع التبخر المبكر للمحلول الكهربائي قبل النشر.
• ضمان الجودة: مغطاة بضمان جودة صناعية شامل لمدة 12 شهرًا يبدأ من تاريخ التسليم الفعلي.
• الشحن الجوي السريع: يتم الشحن العالمي عبر شركات الشحن الدولية الرائدة بما في ذلك DHL و FedEx و UPS.
• سرعة معالجة الطلبات: يتم تعبئة وحدات المستودع القياسية وتحميل تفاصيل التتبع في غضون 24 إلى 48 ساعة من التأكيد.

الأسئلة المتكررة

كيف يمكن لمهندسي الموقع التحقق من أن المحلول الكهربائي الداخلي للمستشعر لم يتدهور بمرور الوقت؟

أجرِ اختبار صدمة قياسيًا أو دورة معايرة كاملة باستخدام غاز الهيدروجين المستهدف المعتمد. إذا عرض جهاز الإرسال خطأ "حساسية منخفضة" أو فشل في الوصول إلى عتبة الكشف الدنيا البالغة 90 جزءًا في المليون أثناء الاختبار، فهذا يعني أن الكيمياء الكهركيميائية الداخلية قد استنفدت ويجب استبدال الخرطوشة.

هل يمكن استخدام هذه الخلية بأمان في تطبيقات تحت الصفر مثل ساحات التخزين المبردة الخارجية؟

لا، هذا النموذج معتمد لنطاق درجة حرارة تشغيل يتراوح من 0 درجة مئوية إلى +40 درجة مئوية. نشر الخرطوشة تحت 0 درجة مئوية يعرض مصفوفة المحلول الكهربائي المائي لخطر التجمد، مما يتسبب في أوقات استجابة بطيئة، أو تحولات كاذبة في الخط الأساسي، أو تسرب مادي عبر أغشية الخلية.

ما هو الإجراء الصحيح لتخزين الخراطيش الاحتياطية لضمان أقصى عمر افتراضي؟

احتفظ بالخلايا الاحتياطية مغلقة في أكياسها الأصلية وقم بتخزينها في بيئة باردة تتراوح درجة حرارتها بين +5 درجة مئوية و +25 درجة مئوية. لا تفرغ الخرطوشة أبدًا حتى لحظة التثبيت، حيث أن التعرض للهواء الجاف يسرع الجفاف التدريجي للخلية الكهركيميائية الداخلية.

هل سيؤدي التعرض للمذيبات الخلفية مثل كحول الأيزوبروبيل (IPA) إلى إنذارات كاذبة على هذا المستشعر؟

نعم، يمكن أن تتفاعل الخلايا الكهركيميائية مع أبخرة أخرى قابلة للأكسدة مثل الكحوليات، وأول أكسيد الكربون، أو الهيدروكربونات غير المشبعة. في بيئات الغرف النظيفة، يوصى بتباعد المستشعرات عن محطات غسل الأدوات لمنع الإنذارات العالية الكاذبة.

ما هي الأهمية التقنية لتصميم 3 أقطاب مقارنة بوحدات 2 أقطاب الأقدم؟

يعمل القطب الثالث كنقطة مرجعية تحافظ على جهد تحيز داخلي مستقر مقابل القطب العامل. هذا يمنع خط أساس المستشعر من الانجراف عندما تتغير تركيزات الغاز بسرعة، مما يتيح دقة أكثر اتساقًا على مدار عمره الافتراضي البالغ 24 شهرًا.
