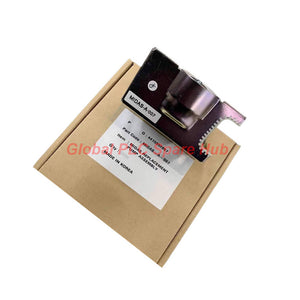

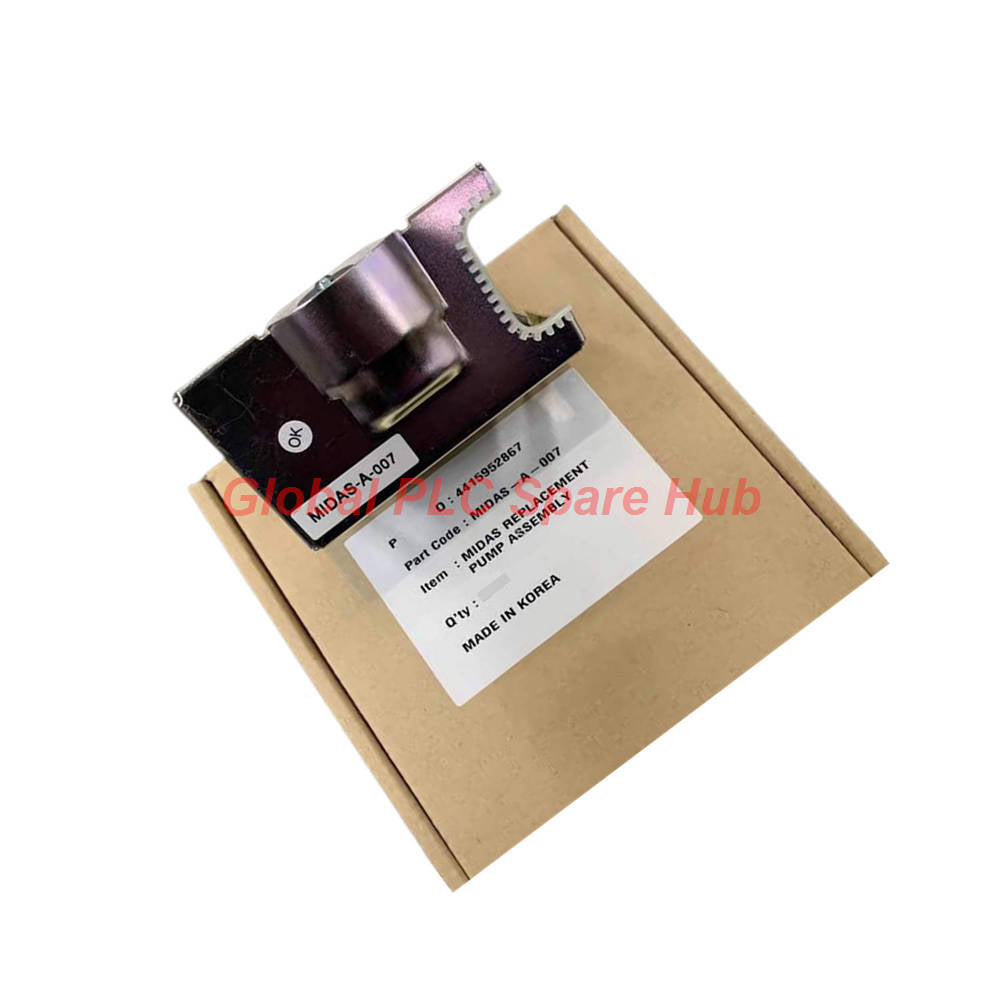

MIDAS-A-007 جهاز الكشف عن الغاز من هانيويل Midas - ملحق - متوفر في المخزون إكسبريس

نظرة عامة على المنتج

• يعمل Honeywell Midas MIDAS-A-007 كعنصر أساسي في خط أخذ العينات الاستخراجي والمصمم لمنصة كشف الغاز Midas.
• يدعم هذا الجهاز بروتوكولات نقل العينات المستمرة من مناطق المراقبة عن بعد إلى قلب جهاز الإرسال.
• ينظم الأنظمة الهوائية الداخلية لضمان مراقبة التدفق غير المنقطع عبر مناطق الكشف الصناعية القاسية.
• من خلال تثبيت سرعة توصيل العينة، فإنه يحمي خراطيش الألياف البصرية والكيميائية الكهربائية من صدمات الضغط المحلية غير المتوقعة.
• يعزز التصميم هياكل السلامة الصناعية مع موثوقية أخذ عينات موحدة للغاية.

المواصفات الفنية

• الماركة: هانيويل
• رقم الموديل: MIDAS-A-007
• السلسلة: نظام كشف الغاز Midas
• نوع العنصر: وحدة/ملحق نقل عينة استخراجية
• إمداد التشغيل الاسمي: 24 فولت تيار مستمر (-15% إلى +10% حد التسامح)
• مدخل شبكة PoE: 48 فولت تيار مستمر عبر إيثرنت (بنية متوافقة مع IEEE 802.3af)
• سحب الطاقة الأساسي: تتطلب تكوينات الغازات السامة طاقة أقل من 4 واط
• أقصى سحب للطاقة: تستهلك التكوينات المجهزة بمحلل حراري أقل من 12.95 واط كحد أقصى
• سرعة النقل المنظمة: 500 مل في الدقيقة اسمياً
• أبعاد أنبوب العينة: 3.18 مم معرف داخلي × 6.35 مم معرف خارجي (0.125 × 0.25 بوصة)
• أبعاد أنبوب العادم: 4.76 مم معرف داخلي × 6.35 مم معرف خارجي (0.188 × 0.25 بوصة)
• أقصى طول للخط: يصل إلى 30 مترًا (100 قدم) باستخدام أنابيب FEP المعتمدة
• نطاق درجة الحرارة المحيطة: 0 إلى 40 درجة مئوية (32 إلى 104 درجة فهرنهايت)؛ يُخفض إلى 30 درجة مئوية كحد أقصى لإعدادات المحلل الحراري
• التصنيف البيئي: مصنف لتركيبات درجة التلوث 2 الداخلية

تحليل المنطقة الوظيفية (مصفوفة MECE)

• السحب المستمر: يحافظ على معدل استخراج ثابت يبلغ 500 مل/دقيقة للتخلص من تأخير النقل على مدى فترات العينة الطويلة.
• تمديد الخط: يدفع تيارات العينة عبر خطوط FEP حتى 100 قدم دون التعرض لانخفاض كبير في ضغط النقل.
• معالجة العادم: يوجه الغازات المعالجة بأمان بعيدًا عبر مسار عادم أوسع بقطر داخلي 4.76 مم لمنع تراكم الضغط الخلفي.
• مسار طاقة مزدوج: يقبل خطوط طاقة تقليدية سلكية 24 فولت تيار مستمر أو نشر شبكات 48 فولت تيار مستمر PoE بكابل واحد.
• دعم المحلل الحراري: يستوعب متطلبات طاقة تكسير الغاز بدرجة حرارة عالية تصل إلى 12.95 واط لعائلات الغازات المتخصصة.
• عزل الدائرة: مصمم وفقًا لمعايير فئة الجهد الزائد 1 لحماية إلكترونيات المحلل النهائية من الارتفاعات المفاجئة.
• القياس عن بعد المرئي: يتصل مباشرة بلوحة IPS ملونة مقاس 2.4 بوصة و16.7 مليون لون للمراقبة في الوقت الفعلي.
• مصفوفة المرحلات: تربط الأجهزة في الموقع عبر ثلاثة مرحلات اتصال جاف مصنفة حتى 1.0 أمبير عند 30 فولت تيار مستمر.
• تكامل الشبكة: يوجه حزم القياس عن بعد عبر بروتوكولات Modbus/TCP عبر طبقات Ethernet المادية القياسية.

قدرات التشخيص المتقدمة للنظام الفرعي

• مراقبة انسداد التدفق: يكشف عن أحداث التواء أو انسداد الخط من خلال تتبع انحرافات محرك مضخة النقل الدقيقة.
• مراقبة درجة الحرارة: يراقب التغيرات المحيطة التي تتجاوز 40 درجة مئوية (أو 30 درجة مئوية في عمليات المحلل الحراري) لحماية استقرار معايرة المستشعر.
• قفل فقدان الشبكة: يسقط تلامس مرحل الأعطال فورًا إذا تعرضت حزم Modbus/TCP للحفاظ على الاتصال لانقطاع.

شروط التثبيت والحدود الميكانيكية

• مواصفات الأنابيب: استخدم دائمًا أنابيب فلوريد الإيثيلين بروبيلين (FEP) عالية النقاوة لمنع امتصاص الغاز المستهدف على طول مسار العينة.
• الترشيح المضمن: قم بتركيب مرشح جسيمات عند نقطة العينة لمنع الرطوبة والغبار من الدخول إلى جوهر نظام MIDAS-A-007 الهوائي.
• المساحة الفيزيائية: تأكد من أن عمق الحاوية يستوعب الطول الإجمالي البالغ 148 مم عند تركيب خرطوشة المستشعر بالكامل.

ملائمة النظام والجهاز

• أجهزة إرسال Midas الاستخراجية: التكامل القياسي مع حلقات الكشف عن الغازات السامة والقابلة للاشتعال والأكسجين الأساسية.
• وحدات التحليل الحراري: شبكات أخذ عينات عالية الحرارة تراقب غازات NF3 أو غازات مفلورة بديلة.
• غرف الأبحاث لأشباه الموصلات: أنظمة مراقبة الغلاف الجوي متعددة النقاط عن بعد تتطلب تحديثًا سريعًا للعينات.

دليل اختيار المشتريات والهندسة

• التحقق من توافق الغاز: طابق مادة الأنابيب الخاصة بك مباشرة مع الخصائص الكيميائية للغاز المستهدف لمنع قراءات غير دقيقة.
• تقييم ميزانية الطاقة: عند استخدام محولات Power over Ethernet، تحقق من أن ميزانية طاقة المنفذ يمكنها توفير 12.95 واط المطلوبة لوحدات المحلل الحراري.
• قيود المسافة: إذا تجاوزت مسافة الاستخراج 100 قدم، فيجب عليك تحديد مجموعة مضخة معززة خارجية.

الإطار اللوجستي والتعبئة والضمان

• الشحن السريع العالمي: نقل عالمي سريع وقابل للتتبع عبر شبكات FedEx وUPS وDHL.
• نافذة الإرسال: يتم معالجة وشحن الوحدات المتوفرة في المخزون في غضون 24 إلى 48 ساعة من تأكيد الطلب.
• حفظ النقل: يتم الشحن في صندوق مخصص مصبوب ومضاد للكهرباء الساكنة ومصمم لتحمل صدمات النقل الصناعية القياسية.
• الضمان التعاقدي: يشمل ضمانًا تجاريًا لمدة 12 شهرًا يغطي عطل المكونات وعيوب التصنيع من تاريخ التسليم.

رؤية Global PLC Spare HUB

• يمثل Honeywell Midas MIDAS-A-007 تصميم نقل هوائي عالي الدقة.
• تشير البيانات الميدانية إلى أن تحديد حجم خط العينة غير الصحيح غالبًا ما يؤدي إلى فشل المضخة أو إنذارات تدفق خاطئة.
• للحصول على أفضل النتائج، التزم تمامًا بمواصفات القطر الداخلي 3.18 مم لخطوط العينة واستخدم أنبوب العادم الأوسع مقاس 4.76 مم.
• عند نشر هذه الوحدات في بيئات غرف الأبحاث عالية الرطوبة، يعد تركيب مرشح كاره للماء عالي الجودة أمرًا بالغ الأهمية لحماية المكونات الحساسة.

الأسئلة الشائعة

لماذا يتم تخفيض أقصى درجة حرارة تشغيل إلى 30 درجة مئوية عند تشغيل وحدة التحليل الحراري؟

تولد وحدة التحليل الحراري حرارة داخلية كبيرة أثناء تكسير الغازات، مما يتطلب حدًا محيطيًا أقل لمنع التلف الحراري.

هل يمكن استخدام أنابيب البولي يوريثان أو PVC القياسية لخط الاستخراج؟

لا، يمكن للأنابيب القياسية أن تمتص الغازات السامة التفاعلية أو ترشح المواد البلاستيكية، مما يقلل من دقة القياس ويمكن أن يؤدي إلى تدهور مستشعراتك.

ما هو الغرض من الأقطار الداخلية المختلفة المحددة لخطوط العينة والعادم؟

يقلل القطر الداخلي الأكبر للعادم من الضغط الخلفي على المضخة، مما يحافظ على معدل تدفق ثابت يبلغ 500 مل/دقيقة عبر النظام.

كيف تتفاعل الوحدة مع انسداد كامل أو تقييد في خط العينة البعيد؟

يكتشف النظام الانخفاض المفاجئ في معدل التدفق، ويغير لون شاشة TFT، ويطلق تلامس مرحل الأعطال المخصص.

هل يلزم وجود مصدر طاقة خارجي عند دمج الوحدة في شبكة PoE نشطة؟

لا، تسحب الوحدة جميع طاقة التشغيل المطلوبة مباشرة عبر اتصال RJ45 Ethernet القياسي عند توصيلها بمحول PoE متوافق.
