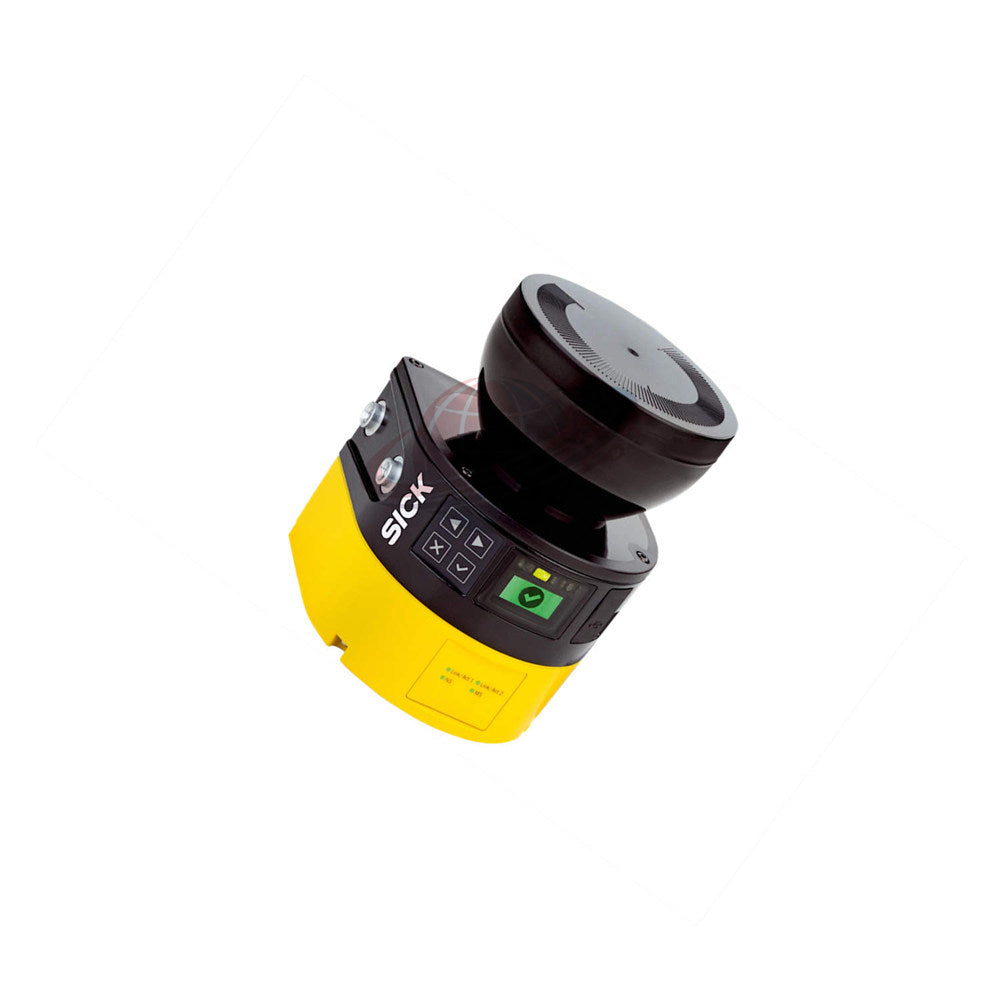

MICS3-ABAZ55IZ1P01 وحدة المسح الليزري للسلامة الأساسية microScan3 من SICK

نظرة عامة على المنتج

• يُعد MICS3-ABAZ55IZ1P01 ماسحًا ضوئيًا ليزريًا للسلامة عالي المستوى من سلسلة SICK microScan3 Core.
• تستخدم هذه الوحدة اتصال EtherNet/IP المتقدم للتكامل السلس في شبكات CIP Safety.
• يتميز بنطاق حماية يبلغ 5.5 متر وقدرة شاملة على مجال تحذير يبلغ 40 مترًا.
• يستخدم MICS3-ABAZ55IZ1P01 تقنية صمام الليزر النبضي بزاوية مسح واسعة تبلغ 275 درجة.
• يثق المهندسون في هذا الماسح الضوئي لحصانته العالية ضد الضوء المحيط وتقنية المسح الضوئي الآمن والدقيق.

مصفوفة المواصفات الفنية

• العلامة التجارية: SICK
• الموديل: MICS3-ABAZ55IZ1P01
• السلسلة: microScan3 Core
• نطاق الحماية: 5.5 متر
• نطاق مجال التحذير: 40 متر
• زاوية المسح: 275 درجة
• الدقة الزاوية: 0.39 درجة
• سلامة التكامل: SIL 2 (IEC 61508) / PL d (EN ISO 13849)
• وقت الاستجابة: 95 مللي ثانية
• الدقة القابلة للتكوين: 30 مم، 40 مم، 50 مم، 70 مم، 150 مم، 200 مم
• جهد الإمداد: 24 فولت تيار مستمر (16.8 فولت إلى 30 فولت)
• بروتوكولات الشبكة: EtherNet/IP، CIP Safety، CoLa 2، SNMP، DHCP
• مقاومة البيئة: IP65 (IEC 60529)
• درجة حرارة التشغيل: -10 درجة مئوية إلى +50 درجة مئوية
• مقاومة الاهتزاز/الصدمات: الفئة 5M1 (IEC 60721-3-5)
• مصدر الضوء: صمام ليزر نبضي (طول موجي 845 نانومتر)

رؤى Global PLC Spare HUB

• يتفوق MICS3-ABAZ55IZ1P01 في المناطق الصناعية عالية الحركة حيث تكون هناك حاجة إلى اتصالات السلامة القائمة على الشبكة.
• يبرز مراجعتنا ميزة "اكتشاف المحيط الآمن" التي تعد معيارًا لأمن مقاومة العبث.
• تقلل سلسلة microScan3 Core من تعقيد الأسلاك بشكل كبير باستخدام واجهات EtherNet M12 D-coded.
• تسمح ذاكرة التكوين المدمجة في قابس النظام باستبدال رأس المستشعر بسرعة "التوصيل والتشغيل".
• توفر هذه الوحدة إخراج بيانات قياس عالية الدقة، مفيدة لكل من مهام السلامة والتنقل الأساسية.

التطبيق وتوافق المعدات

• المركبات الموجهة الآلية (AGVs): مثالية لتجنب الاصطدام وتبديل منطقة الأمان في AMRs.
• خلايا العمل الروبوتية: توفر حماية للمنطقة للروبوتات الصناعية عبر اتصال EtherNet/IP.
• أنظمة التعبئة: تراقب نقاط الدخول الخطرة بما يصل إلى 8 حالات مراقبة قابلة للتكوين.
• توافق التحكم: محسّن للاستخدام مع وحدات التحكم Allen-Bradley GuardLogix و SICK Flexi Soft.
• البرامج: متوافق تمامًا مع SICK Safety Designer للتكوين السريع والتشخيصات المرئية.

إمكانيات التشخيص والصيانة

• شاشة على الجهاز: توفر شاشة ملونة رسومية الحالة في الوقت الفعلي وتحديد الأعطال دون الحاجة إلى أدوات خارجية.
• دعم DLR: يدعم Device Level Ring لتوفير تكرار الشبكة، مما يضمن السلامة حتى في حالة فشل الكابل.
• مراقبة البصريات: اختبار ذاتي مستمر لغطاء البولي كربونات يضمن بقاء الأسطح المقاومة للخدش وظيفية.
• واجهة التشخيص: تدعم Mini-USB و Ethernet لتحليل الحزم العميقة لبيئة السلامة.

التعبئة والتغليف والخدمات اللوجستية

• ضمان الجودة: يشمل ضمان جودة شامل لمدة 12 شهرًا على جميع المكونات الوظيفية.
• وقت المعالجة: يتم شحن MICS3-ABAZ55IZ1P01 في غضون 24 إلى 48 ساعة من تأكيد الطلب.
• التسليم العالمي: الشحن السريع متاح عبر FedEx و UPS و DHL.
• محتويات الشحن: رأس مستشعر واحد مع قابس نظام مركب مسبقًا ووثائق المصنع.

الأسئلة الشائعة المهنية

• سؤال: كيف تحسن ميزة "أخذ العينات المتعددة" الموثوقية في MICS3-ABAZ55IZ1P01؟
• إجابة: تقوم بتصفية الكائنات العابرة مثل الغبار أو الحشرات من خلال طلب الكشف على عدة عمليات مسح قبل التشغيل.


• سؤال: هل يمكنني استبدال غطاء البصريات إذا تعرض لخدوش شديدة؟
• إجابة: نعم، غطاء البصريات قابل للاستبدال، ولكن يجب عليك إعادة معايرة microScan3 Core لضمان سلامة التكامل.


• سؤال: ماذا يحدث لتكوين السلامة إذا تم استبدال وحدة المستشعر الرئيسية؟
• إجابة: يقوم قابس النظام بتخزين التكوين؛ يؤدي استبدال رأس المستشعر إلى استعادة جميع الإعدادات تلقائيًا.


• سؤال: هل هذا النموذج مناسب لتطبيقات السلامة الخارجية؟
• إجابة: لا، تم تصنيف MICS3-ABAZ55IZ1P01 للاستخدام الداخلي فقط بسبب عوامل الانبعاث الضوئي.


• سؤال: ما هو البرنامج المطلوب للإعداد الأولي؟
• إجابة: استخدم SICK Safety Designer عبر واجهة Mini-USB أو Ethernet لتكوين هندسة الحقل الكاملة.

دليل الاختيار والشراء

• تحقق من متطلبات نطاق الحماية؛ يدعم MICS3-ABAZ55IZ1P01 ما يصل إلى 5.5 متر.
• تأكد من أن PLC الخاص بك يدعم CIP Safety عبر EtherNet/IP للاستفادة من ميزات التشخيص الكاملة للشبكة.
• حدد إعداد الدقة 30 مم إذا كان التطبيق يتطلب الكشف عن الأصابع أو الأيدي في المناطق عالية الخطورة.
• تحقق من ارتفاعات التخليص؛ يجب أن يكون الملف الرأسي 150.7 مم خاليًا من العوائق لمستوى المسح 275 درجة.
